有机热载（导热油炉）体常见问题发布时间：2021-07-23T16:24:33.683Z 来源：《科学与技术》2021年第29卷第8期作者：陈永军王林[导读] 在现如今的工业生产中，有机热载体应用广泛，如在化工生产可应用于合成、陈永军王林陕西瑞尔天然气有限责任公司陕西省榆林市 719000摘要：在现如今的工业生产中，有机热载体应用广泛，如在化工生产可应用于合成、反应保温装置如沥青、重油等。
食品加工、橡胶工业、涂料工业、公路事业、生活采暖等方面都有着有机热载体加热炉作为热源设备。
越来越多的工矿企业使用载热体加热炉，载热体加热炉的应用领域在不断拓宽，开创新的技术应用领域，在国民经济中发挥了显著的节能效果。
本次讨论的主要是使用单位在使用过程中常出现的故障及解决的方法。
导热油炉在使用过程常出现的故障（一）启炉困难在启炉过程中常出现导热油炉点火困难、热媒油压力低、高位油槽液位低等原因造成启动困难。
1、导热油炉点火困难顾名思义是在点火过程中出现的问题，那么就要从影响点火几个因素来分析具体的原因，影响点火困难的因素有：1）伺服电机点火的位置调整不正确，在导热油使用过程中由于要根据现场生产来决定炉膛的温度，要经常的进行调整，在调整过程中由于操作不当造成伺服电机点火位置的变动错乱，导致导热油炉在下次的启动过程中不能正常的启动。
2）火焰检测器故障，在使用过程中由于长期高温状态下，检测设备会比常温下老化的快，再者是设备运行的环境恶劣、空气质量差，导致火焰检测不灵敏。
所以在启动导热油炉前要检查火焰检测器是否过脏或损坏。
3）点火棒故障，在使用过程中由于老化、震动、高温导致点火棒点火线路损坏，导致炉膛不点火。
此故障在点火过程中可以在导热油炉后观察口观察点火棒是否点火（这条原因需在伺服电机点火位置正确的前提下）。
4）是仪表控制问题，在启动点炉开关时程序盒不工作，应检查控制柜上是否有故障，如有故障应先复位再检查其他的原因，主要是线路和模块是否出现了故障。
导热油炉系统中导热油泵的选择
导热油炉系统中导热油泵的选择导热油炉是靠循环泵的压力将其打入加热系统满足供热工艺的需求，液相导热油炉及加热系统的压力大小由循环泵的压力决定，所以在导热油加热装置系统的供热方式呈液相强制循环，循环泵在整个加热系统中对导热油的循环流动起着心脏的作用。
如果循环泵停止运行，导热油的循环将中断。
为达到导热油在加热系统中的强制循环的目的，就必须在系统中设置循环泵。
导热油炉系统常见图片如下：根据导热油炉加热系统的特点，循环泵除了具有一般常用泵的技术性能外，起配置和性能还应达到以下要求。
1.循环泵的流量、扬程及功率，应与加热系统用油量及其阻力降的要求相匹配。
2.加热系统中应配备两台各自独立的、并具有各自动力源的循环泵，一台再用，一台备用。
3.循环泵的气蚀余量应小于循环系统的装置汽蚀余量，以避免泵运转中发生气蚀。
4.循环泵硬密封可靠，严防泄漏，如发现泄露，应立即听泵检查、抢修。
5.循环泵入口处应设粗过滤器，凡经泵送的导热油必须经过过滤以滤去杂质及异物，在加热系统主管道旁路上应装细过滤器，滤去悬浮在导热油中的碳粒和高聚合物。
导热油炉循环泵的介绍：RY系列风冷式高温导热油泵结构合理，性能优良，使用可靠。
适用于输送不含固体颗粒的高温液体。
RY系列风冷式高温导热油泵的耐腐蚀程度和使用温度取决于与介质接触的主要零件的材料。
循环泵的优点及特点：RY系列风冷式高温导热油泵技术先进、效率高，在热态下能长期稳定运转无泄漏，无附加冷却系统，使用安全可靠等特点，在我国载热体加热系统中得到了广泛的使用，已经进入石油、化工、橡胶、塑料、制药、纺织、印染、筑路、食品等各个工业领域，RY系列风冷高温导热油泵主要用于输送不含固体颗粒的弱腐性高温液体，使用温度≤370℃，是一种理想的循环泵。
该导热油泵广泛应用纸餐盒高温定型、动态硫化轮胎及再生胶机械、平板硫化、橡胶、烘干、饲料烘干、印染、化工、胶合板生产、防水卷材生产、沥青加热、挂面烘干等行业。
(1)RY系列风冷高温导热油泵是消化吸收国外油泵的基础上研制的第二代产品，基本结构形式为单级单吸悬臂式脚支撑结构，热油泵的进口为轴向吸入，出口为中心垂直向上，和电机同装于底座上。
输送导热油泵bry80-50-200B安装尺寸图
标记 处数 更改文件号 设计
签 字 日期
日期
机组合装图
组件
河北远东泵业制造有限公司
图样标记
重量 比例
1:5
共张
第张
80-50-200B-000
170
533
818
972
210
200
160
Ø165 4-Ø18
Ø125
8-Ø18 Ø160 Ø80 Ø200
340 400
借 (通) 用 件登记 旧底图总号 底图总号
签字 日期 档案员 日 期
技术要求
1、泵的转向从电机看为顺时针方向旋转； 2、电机轴线与泵的轴线应保证同轴度要求，
从联轴器外圆测得圆跳动偏差不大于0.1, 两联轴器间隙应保证2±0.3mm； 3、整机外表涂柒应光滑，不得有漏柒、起 邹等缺陷；
4102001051705338189724?18210160借通用件登记旧底图总号底图总号签日档案员字期日期8050200b000100?1654?18?1258?18?160?80?200340400技术要求1泵的转向从电机看为顺时针方向旋转
80-50-200B-000
410
100
105 4-Ø18

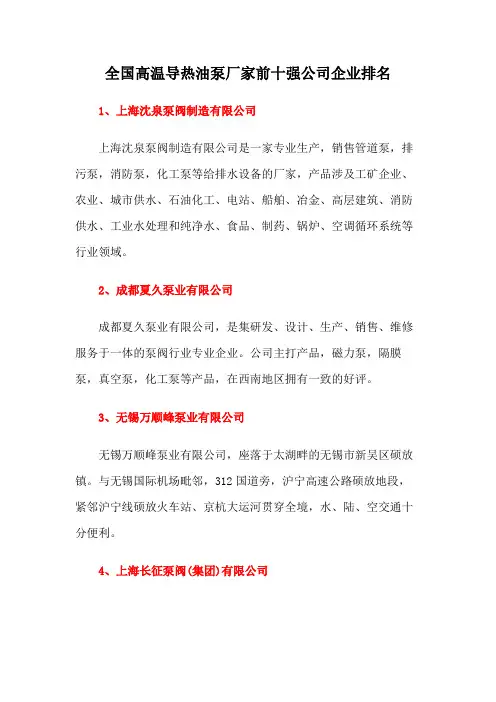

全国高温导热油泵厂家前十强公司企业排名
