数字化测图实习报告
测绘实习报告范文7篇
测绘实习报告范文7篇测绘实习报告篇1我们进行了为期差不多五个月实习，其中两周多的户外作业和几天的数据处理，通过这次的实习我对数字测图内容有了更深的了解、户外作业其中包括导线测量，碎部测量、主要练习水准仪和全站仪的使用、因为以前在课程的教授过程中已经练习过导线测量，使用这次重点练习碎部测量和绘制地形图，我也对碎部测量影像比较深、碎部测量是一控制点（我们本次任务中的H1到H18点）为基础测定地物地貌的平面坐标和高程并将其绘制成地形图的测量过程、我们本次采用的是数字测图法，所用仪器是托扑康全站仪、碎部测量步骤：1、定向2、检核3、测量定向即将全站仪架在已知点，将棱镜架在另一已知点，将全站仪对准棱镜，再将已知点输入、检核就是把棱镜架在另一已知点，将全站仪对准它进行测量，如果得出的数据和以有数据的误差在允许的范围内，表明全站仪已经架好，可以进行测量，否则要重新定向、误差分析除了全站仪本身的引起的误差外（比如竖轴倾斜引起的误差）还有大气折光的影响引起的误差和操作过程的误差、为了避免大气折光的影响我们尽可能早的起床和在太阳不大的时候测量，尽管如此但为了如期的完成任务还是不可不免的要在烈日下测量、这也让我第一次体会到了户外测绘的艰辛、操作过程会出现的误差有：为对中引起的误差和为整平引起的误差、通过两周的练习，我能熟练的对中和整平，所以这些误差能尽可能的减小、操作过程引起的误差还有两个比较容易忽略的，那就是：1、加密引起的误差我们是通过已知点来测量碎部点的，其最基本的条件是两点间要通视、所以当岁部点和已知点不通视时就要进行加密、加密点又要作为已知点用，所以当加密点出现误差时会使后面的点受到很大影响、所以在加密时要特别仔细、2、未检核引起的误差、我们把全站仪架在已知点，将其对准后视棱镜，输入后视点数据、但当全站仪不能对准棱镜时，又未进行检核就会出现误差、但是从另一个方面讲，进行碎部测量一般碎部点都比较多，如果每个点都进行检核会花大量时间、而不检核就要求进行定向时要确保精确，可见测绘要一门要求非常细心和严格的学科、通过这次的户外测量和内业数据的处理，我基本上掌握了数字测图的一些基本内容包括水准仪，经纬仪，全站仪的使用，导线测量，碎部测量的方法，地形图的绘制、做到了理论和实际相结合、对以前零零碎碎学的测量知识有了一综合应用的机会、通过户外测量我充分认识到干我们这一行的需要的是耐心，毅力和仔细、要绘制出一幅地形图是要测出许多碎部点的，重复单一的测量没有耐心和毅力是不可能完成的，不仔细是很容易出现错误的，而测绘对误差是那么的敏感、所以干一行要爱一行，要在每次的练习中培养自己的测绘习惯、另外团队合作也很重要、一个小组要想完成一份好的实习作业，光靠一个或几个人的力量是不够的，需要充分发挥每个人的作用、我们完成这次实习的原则也是让每个组员都学到知识，会实际操作，而不是抢时间，赶进度，草草了事收工、所以，我们每个组员都至少独立的观察、记录水准、和碎部测量的一站、最后我们回到本部进行数据处理，利用南方cass和CAD绘制地形图，我们很仔细、我们深知搞工程这一行，需要的就是细心，做事严谨，一个小数点的错误可能影响全局、如果现在不养成一个好的习惯，将来工作了，在实际操作中犯了错，导致的可能是成百上千万的损失、这次实习除了让我更好理解课内知识以外，还懂得了实地操作的步骤，和获得了实地测绘的感受，为今后两年的学习开好路、当地形图绘制出来时，我有一点激动，因为这次实习达到了初衷，那是我们两周的劳动成果、测绘实习报告篇2我们进行了为期差不多五个月实习，其中两周多的户外作业和几天的数据处理，通过这次的实习我对数字测图内容有了更深的了解，暑假测绘实习报告。

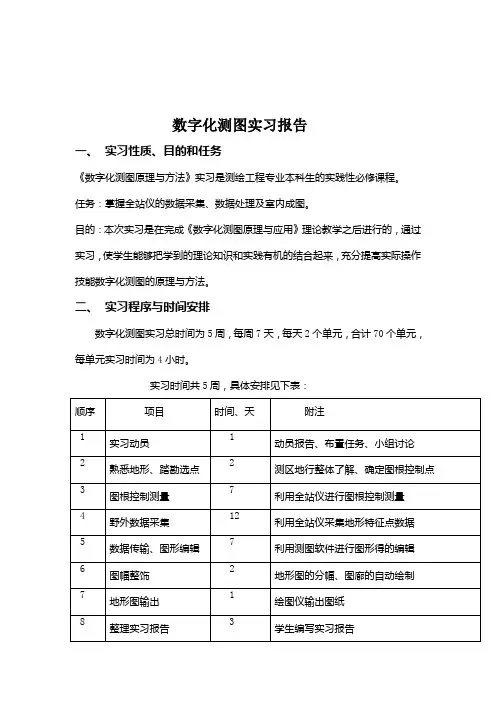

数字化测图实习报告
数字化测图实习报告一、实习性质、目的和任务《数字化测图原理与方法》实习是测绘工程专业本科生的实践性必修课程。
任务：掌握全站仪的数据采集、数据处理及室内成图。
目的：本次实习是在完成《数字化测图原理与应用》理论教学之后进行的，通过实习，使学生能够把学到的理论知识和实践有机的结合起来，充分提高实际操作技能数字化测图的原理与方法。
二、实习程序与时间安排数字化测图实习总时间为5周，每周7天，每天2个单元，合计70个单元，每单元实习时间为4小时。
三、实习内容与要求实习内容：⒈野外数据采集：包括图根控制测量和碎步测量。
⒉数据的传输：数据由全站仪传输到计算机，生成图形文件。
⒊计算机图形编辑：利用数字测图软件进行人机交互式的图形编辑与修改。
⒋图幅整饰：地形图的分幅、图廊的自动绘制。
⒌地形图输出：绘图仪输出图纸。
实习要求⒈全面、系统的掌握数字化测图的理论和方法。
⒉每组应完成一幅（50cm*50cm）1：1000数字地形图。
⒊实际测图过程中，一切操作都应遵循数字化测图图式、规范的要求。
四、实习测区概况：地形、气候我们的测区也就是我们的学校，内蒙古科技大学坐落在首批全国文明城市、美丽的草原钢城―包头。
她始建于1956年，最初为包头钢铁工业学校和包头建筑工程学校，1958年两校合并组建包头工学院，1960年更名为包头钢铁学院，隶属原冶金工业部，1998年划归内蒙古自治区管理，成为中央与地方共建的高校，1999年内蒙古煤炭工业学校并入，2003年更名为内蒙古科技大学。
位于内蒙古阿尔丁大街八号，离包头火车站大约一公里的地方，目前，学校占地121万平方米，建筑面积65万平方米，其中教学行政用房31万平方米。
学校固定资产总值约5.8亿元，其中教学科研仪器设备总值1.03亿元。
教学、试验设施完备，各类体育运动设施齐全，校园网络系统运行可靠、利用率高，基于网络管理平台控制的多媒体教室应用效果好，现代化的图书馆初步实现了馆藏资源数字化和网上资源馆藏化，馆藏各类图书总数204万册，面向全体师生开通了学术期刊文献等多个专向检索服务系统。
数字化测图测量实习报告
数字化测图测量实习报告数字化测图测量实习报告1伴随着暴雨，阵雨，小雨和大太阳的实习生活总算要结束了，我想大家这些天的心情也和这多变的天气一样起伏不定，而大家也顺利的由中国移民到了南非吧。
我们一起经历了吵吵闹闹，开开心心，也感受到了更多的充实和真实，很有意义。
俗话说的好，实践是检验真理的唯一标准。
还记得我们领了仪器后，第一次扛着全站仪一大堆人在东五楼那边，你看看我，我看看你，完全是懵的。
当时，我就觉得我们真的是相顾无言，惟有泪千行的感觉啊！仔细想想，我们开始实习干的第一件事就是掰树了。
然后在茫然中度过了第一天的实习生活。
而他们男生也在这天晚上回去进行了热烈的讨论和仔细的研究，而我就在寝室看了看书，发现是懂非懂的。
第二天的时候，我们依照“先整体后局部，先控制后碎步”的概念，并在熟悉了全站仪的使用方法，测回法，竖直角以及指标差的计算，以及如何布设控制网和用仪器获得观测数据的方法的知识以后，开始进行控制网的布设。
本以为可以顺利地进行这一切，可是往往我们想得太过简单了。
毕竟以前接触的只是一些简单的碎步，比如测一个建筑物等等，甚至连坐标都是自己假定的。
所以这样的一个布设工作，对刚接触的我们来说，也算是一个不小的挑战了。
在跟老师了解到相关的知识后，我们的第一条导线终于诞生了，一条11个控制点的闭合导线，也宣告着我们的实习真正的开始了。
测量过程中依旧是磕磕碰碰，刚开始还会出现测了很久才看到有的数据没有测，又得重来的情况，有的时候一个测站上面都得耽搁好久。
就这么一个简单的闭合导线，我们做了好几天才完成。
本来做完了是值得高兴的，但却因为角度闭合差与高差闭合差都超限而以失败告终。
最终，男生那边研究猜想可能是路线太长导致误差积累。
于是放弃了之前的闭合导线将其改为做两条附和导线。
由于前面的经验积累，这一次我们做起来游刃有余，很快就完美落幕了。
当时的我们心里充满了小小的高兴和自豪之感。
接下来的就是碎步测量。
相对而言，碎步测量就要容易很多了，毕竟之前也是多次接触，而唯一不同的也就是工作量大了很多。

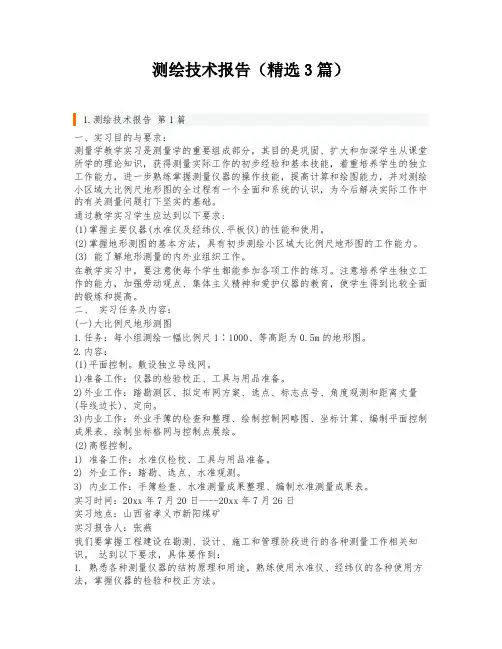

测绘技术报告(精选3篇)
测绘技术报告（精选3篇）1.测绘技术报告第1篇一、实习目的与要求：测量学教学实习是测量学的重要组成部分，其目的是巩固、扩大和加深学生从课堂所学的理论知识，获得测量实际工作的初步经验和基本技能，着重培养学生的独立工作能力，进一步熟练掌握测量仪器的操作技能，提高计算和绘图能力，并对测绘小区域大比例尺地形图的全过程有一个全面和系统的认识，为今后解决实际工作中的有关测量问题打下坚实的基础。
通过教学实习学生应达到以下要求:(1)掌握主要仪器(水准仪及经纬仪.平板仪)的性能和使用。
(2)掌握地形测图的基本方法，具有初步测绘小区域大比例尺地形图的工作能力。
(3) 能了解地形测量的内外业组织工作。
在教学实习中，要注意使每个学生都能参加各项工作的练习。
注意培养学生独立工作的能力，加强劳动观点、集体主义精神和爱护仪器的教育，使学生得到比较全面的锻炼和提高。
二、实习任务及内容：(一)大比例尺地形测图1.任务：每小组测绘一幅比例尺1∶1000、等高距为0.5m的地形图。
2.内容：(1)平面控制。
敷设独立导线网。
1)准备工作：仪器的检验校正、工具与用品准备。
2)外业工作：踏勘测区、拟定布网方案、选点、标志点号、角度观测和距离丈量(导线边长)、定向。
3)内业工作：外业手簿的检查和整理、绘制控制网略图、坐标计算、编制平面控制成果表、绘制坐标格网与控制点展绘。
(2)高程控制。
1) 准备工作：水准仪检校、工具与用品准备。
2) 外业工作：踏勘、选点、水准观测。
3) 内业工作：手簿检查、水准测量成果整理、编制水准测量成果表。
实习时间：20xx年7月20日----20xx年7月26日实习地点：山西省孝义市新阳煤矿实习报告人：张燕我们要掌握工程建设在勘测、设计、施工和管理阶段进行的各种测量工作相关知识。
达到以下要求，具体要作到：1. 熟悉各种测量仪器的结构原理和用途，熟练使用水准仪、经纬仪的各种使用方法，掌握仪器的检验和校正方法。
2. 明白各种测量误差的来源是主要有三个方面：(1)仪器误差：这是仪器本身在制造的过程中它的精度所决定的，属于客观误差来源。
广西灌阳县城郊数字化地质填图实习报告范文
广西灌阳县城郊数字化地质填图实习报告范文目录第一章：绪论............................................................. ............................................................... .. (3)1.1目的任务............................................................. ............................................................... .. (3)1.1.1实习目的............................................................. ............................................................31.1.2实习任务............................................................. ............................................................31.1.3实习时间安排............................................................. ....................................................41.1.4完成工作量及提交成果............................................................. .....................................61.2实习区地理概况............................................................. ............................................................71. 3区域地质概况............................................................. (8)1.3.1地层.................................................................91.3.2构造............................................................. ............................................................... ..131.3.3岩浆岩............................................................. . (19)1.3.4矿产资源............................................................. ..........................................................231.4前人研究概况............................................................. . (25)第二章：测区地层............................................................. ............................................................... . (26)1.1实测剖面地层............................................................. . (26)1.2地层描述............................................................. ............................................................... ......26第三章：测区构造............................................................. ............................................................... . (29)1.1褶皱............................................................. ............................................................... .............291.2断层..........................................................................321.3节理............................................................. ............................................................... .............351.4劈理............................................................. ............................................................... .............36第四章基于3S技术的数字化地质填图............................................................. . (37)4.1基础底图的数字化............................................................. .. (37)4.1.1基础底图的扫描.............................................................. .............................................374.1.2屏幕跟踪矢量化.............................................................. .............................................374.2地质数据的采集、处理及最终成图.............................................................. (40)1/574.2.4用MapGIS软件进行成图............................................................. ..............................444.3RS在地质填图中的应用............................................................. .. (47)4.3.1遥感概念及应用简介............................................................. ......................................474.3.2地层单元与影像特征关系............................................................. ..............................494.3.3断层与影像特征关系............................................................. ......................................504.3.4褶皱与影像特征关系............................................................. .. (51)第五章地质发展史............................................................. ............................................................... . (51)5.1沉积发展史............................................................. ............................................................... .515.2构造发展史............................................................. ............................................................... .535.3生物发展史............................................................. ............................................................... .54第六章结束语............................................................. ............................................................... ............55参考文献............................................................. ............................................................... ....................57附表、附图............................................................................................................................ . (57)2/57第一章：绪论1.1目的任务1.1.1实习目的1准备工作2踏勘学习掌握：点的记录内容和记录格式；信手剖面图和素描图的绘制方法;手持式GPS、数码相机、笔记本电脑、罗盘和地形图的使用；沉积岩、岩浆岩和变质岩的基本特征；岩浆岩与围岩的三种接触（侵入接触、沉积接触和断层接触）关系；沉积岩的原生构造；地层接触关系；小型褶皱的观测，褶皱几何要素的测定；断层观察、断层性质、产状、规模的确定；节理观察、统计及节理图的编制；板理、线理和劈理折射的观察；野外主要岩石类型的肉眼鉴定、描述及定名方法；了解主要化石特征、化石组合及时代意义。
测绘工程实习报告范文5篇
测绘工程实习报告范文5篇测绘工程实习报告范文5篇「篇一」一、实习目的：通过控制网的建立、地形点的测绘、手绘成图等，可以增强测绘地面点的概念，提高解决工程中实际测量问题的能力，为今后参加工作打下坚实的基础。
巩固已学的测量课程知识;在测、记、算、绘等方面得到全面的训练，加强动手能力的锻炼;培养灵活运用所学知识独立解决测量实际问题的能力和吃苦耐劳与团结写作的精神。
二、实习内容设备DS3型微倾式水准仪，DJ6型光学经纬仪，塔尺，三脚架，盘尺，半圆仪，测钎，直尺，50_50图纸等。
1.水准测量：根据已知水准点的高程，测量其他水准点的高程;2.导线测量：通过测角和量距，求出各导线点的坐标;3.碎步测量：根据控制点，测定碎步点的平面位置和高程;4.绘图。
理论知识：(1)平面控制测量①踏勘选点：每组在制定范围内，根据实际情况进行选、定导线点，布设一条闭合导线，导线点要有足够的密度便于控制整个测区;导线平均长80m左右，并设置固定标志，以便测角与测边。
②水平角观测：导线转折角一律为左角，用测回法观测两个测回。
两个半测回角值之差≤±24"，测回间古刹≤±24"，个测回零方向的读盘变换量为180°/n(n 为测回数)。
③边长测量：导线变长测量用全站仪单向观测一测回。
④导线内业计算：导线方位角闭合差的限差为±24"根号n，n为导线点数导线全长相对闭合差的限差为1/5000。
(2)高程控制测量采用四等水准测量规定各导线点高程，四等水准测量每张的实线长度小于80m，水准路线高差闭合差小于±20mm根号L，L是以Km为单位的水准路线长度。
测量顺序为后、后、前、前。
水准测量原理：水准测量是利用水准仪提供的水平视线，借助于带有分划的水准尺，直接测定地面上两点间的高差，然后根据已知点高程和测得的高差，推算出未知点高程。
设水准测量的进行方向为从A至B，A称为后视点，a为后视读数;B称为前视点，b称为前视读数。
数字测图实习报告
资源与土木工程学院测绘工程专业测图绘图类实习2（数字测图实习）实习报告姓名：王清旺班级：测绘BG162学号：0000000000实习指导教师：实习时间：17年10月23日—17年11月3日目录1实习目的与要求 (1)1.1实习目的 (1)1.2实习要求 (1)2图根控制测量 (2)2.1控制测量的概述 (2)2.1.2控制测量的原则 (2)2.2踏勘选点 (2)2.2.1选点要求 (2)2.2.2实地踏勘选点 (3)2.3闭合导线施测 (3)2.3.1闭合导线角度测量 (3)2.3.2闭合导线边长测量 (4)2.4导线成果计算 (4)3水准测量 (6)3.1水准测量原理及要求 (6)3.2水准仪的使用 (6)3.2.1水准仪的使用步骤 (6)3.2.2水准测量方法 (6)4碎部测量 (8)4.1基本内容 (8)4.2碎部测量的方法 (8)4.2.1碎部测量技术要求 (8)4.2.2碎部点的选择 (8)4.2.3碎部测量步骤 (8)5内业成图 (10)5.1内业数据传输 (10)5.2成图方法 (10)5.2.1内业成图原理 (10)5.2.2内业成图具体过程 (10)6参考资料 (11)7实习心得 (12)8.数字成图................................................................................... 错误！未定义书签。
1实习目的与要求1.1实习目的1．巩固和深化对《数字测图原理与技术》课程的理解，具体三个方面：熟练掌握常用测量仪器的使用；掌握小地区大比例尺地形图的成图过程与测绘方法；了解数字测图的基本程序及相关软件的应用。
2．培养学生理论联系实际、实际动手能力，使学生熟练掌握常用测量仪器水准仪、全站仪的使用。
掌握导线测量、四等水准测量的观测和计算方法。
3．培养同学们的基本功，充分锻炼同学们在测，记，算，绘各方面的能力，充分认识到测量工作的科学性，精密性，并帮助同学们形成良好的团队协作意识和个人责任感，引导专业素质的养成。
数字地形测图实习报告(3篇)
数字地形测图实习报告（3篇）数字地形测图实习报告（精选3篇）数字地形测图实习报告篇1一、引言近几年随着社会经济的迅速发展，数字化测图以其测图精度高、数据采集快，产品的使用与维护方便、快捷、利用率高，广泛用于测绘生产、土地管理、城市规划等部门，并为广大用户所接受。
它能够更方便传输、处理、共享的数字信息，通过控制图形图层数据将用户所需专用信息输出来，即数字地形图，为信息时代地理信息的发挥产生积极的影响。
二、实习目的这次实习目的是巩固和运用所学的全部知识，掌握数字测图外业数据采集与内业作图方法。
以做到理论联系实际，从而提高实际成图技能。
三、实习地点辽宁地质工程职业学院校外实习基地四、作业原理数字化测图的主要作业过程分为三个步骤：数据采集、数据处理及地形图的数据输出。
本次在实习中测图采用的方法为地面数字测图，利用全站仪进行野外数字采集，在内业计算机上采用CASS软件进行数据处理成图。
在本次作业中采用CASS软件进行内业处理。
五、内容为期一个月的数字测图实习已经结束了。
在这些天的实习过程中，虽然感到好累但我的收获的确不小，对以前零零碎碎学的测量知识有了综合应用的机会，让我深刻明白了理论联系实际的重要性。
/zl/转载请保留测量学是一项精确的工作，通过在学校期间在课堂上对测量学的学习，使我在脑海中形成了一个基本的、理论的测量学轮廓。
实习初期我们首先用的是GPS控制测量，我们班的每一组用学校所给的控制点，用GPS仪器进行数据采集，GPS仪器给我们带来一种现代高科技的感觉，也让我们看到了测量专业在这几年中发展有着质的飞跃!它只需要几台仪器同时开机，同步接收卫星信号收集数据，然后同时传到计算机中就可以。
所以说开始时GPS测量还是比较轻松了~GPS测量结束后老师给我们分配了两天的水准测量，因为水准测量是我们学习测量这个专业的基础，我们自然就操作得很好，这次用的水准仪还是那种自动整平的，用起来速度也就快了，我们小组要测的地点是V1到铜矿岭。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
东北农业大学实验报告课程名称：数字化测图技术课程号：___________ 03610110X __________实验学期：2014—2015学年第一学期学院：资源与环境学院班级：_________学号：___________________姓名：____________________________实验一数字测图野外数据采集仪器：南方NTS342全站仪皮尺斧子等实验人员：张雪、张晨、张乙迪、李昕、胡鹏飞、曹鹏、刘天宇、苏航、侯远斌、孟庆超（一）实验目的：掌握数字化测图野外数据采集模式、流程与方法（二）实验内容与要求：1•测量实习要求，测区任务布置（1）实习要求：对测区内建筑及附属道路、路灯等独立地物进行准确坐标测量，并形成一份数字化测图野外数据。
（2）测区任务：我小组测区范围为北区，东北农业大学北区坐落于木材街59号东北农业大学偏北地区，我小组具体范围为五谷园、实验楼、教学楼及其周围附属道路。
测区内有两栋建筑物、五条路，分别为劝耕街、勤耕街、知新路、日新路、明德路。
在测区内共有四个控制点，坐标分别为：2103号——（5068486.704,555178.540）2104号——（5068301.139,555172.024）2105号——（5068310.422,555172.650）2106号——（5068504.821,555425.240）2•测区图根控制测量：外业布网，观测与评差计算，控制测量成果数据外业布网：我小组测区内共有四个已知控制点，在测量过程中，加了六个加密点。
在测区中由于树木及其它建筑物等遮挡，导致我测区范围内的五谷园、实验楼、教学楼的部分点以及部分道路及路灯等独立地物无法观测，我们在已有控制点的基础上分别在实验楼、教学楼、五谷园周围进行了加密。
观测与评差计算：测站建站与检查核实，碎部测量，绘制草图控制测量成果数据：MPH阿5 «eviEl 底,呂DM 310L 匹5K42L 務山134. ?56 【「「「51 ：| ■!■ s I 山：.| M2 ・ R6 2&&L B J：.淤4宜2QL.]农2T<I. ・ WVSn ・ S7Z HMNiSOtt宮・MG J期-鹿OX. 51L.]汛26L 4, ■畑彗L・绸烘屮恥2%】島TM :・二；A JI.L7, .50QE!|.l. E« flOSL ] m盯孚& ・SOMSiJJ・鴻55$1& 2313 ・HIEMZJ L卿.m "L. 34L d 337.3D2 Lh.舸宀阻•：n. ;?■】,筈占沖L疾1% 5垃II. B D3CEM- Z19.,也RM,曲J 豆GEZ12. -自加T JB.虫占和.电13f . 0SL13. ・E0CE31D, 41^ miEE, TW IM BZ?l r. c；厂:■. =■：盒Uf J[7,就4S, SMTOE.殂m豳45L. 13ft 0S9 I". r r ：?ie P r踰机枫罠牛阴沁低E料|Qv Fncrw. £?<! Tf7a] n. D[4i 创.P恥诙• m.剜机蛍1池is?. 3帥?k匸皿帆工住匸匚厂廿*區:LI誥：]”• 22pr60€E3M.25fl^ 55L^ 5L2.1刃.3備73,『SOfini T.師鬣叭的I.淋]卑Q364 r EOEESM 9&5,空5E-LL 137. 2：r?r■■-26r r謀乙K 血* S-rfL, 1 ：>：.. 124亦，sraraTi M SR 曲離aLiMm 制.『■:JJ-.&5 f. 口亠'工汕匹L ] 1H ] J- . Z •J・"七札I . ■- • I ■ I - J .丸r宜1関二J.U1亠乂沏二a-A】二.b£L算P济闌綿OH 購E■山环 g ]算厂】』M'DEiL i. TV：.].仏心力■1■ I .- • -i I …ZU, r BQ寸B4J E. L3]J民号疗三JL ", ] U-IJ3.全站仪野外数据采集与数据存贮：全站仪参数设置，工程项目建立，外业数据采集数据格式选择，测站建站及数据采集（1）全站仪参数设置：①角度相关设置：天顶零②坐标相关设置：E-N-Z③距离相关设置：盘左盘右相等，棱镜：-30(2)工程项目建立：项目-新建项目-项目名称：12011(3)外业数据采集数据格式选择：点号，编码，E-N-Z(4)测站建站及数据采集①在测量范围内选择一控制点点，作为测站，另外两点作为观测点。
②将全站仪安置于点，对中、整平。
③进行建站，在全站仪所在的控制点建站，选择已知点建站——测站命名——后视点命名一一输入已知点和后视点的坐标一一照准后视一一对后视点进行观测，检核。
④检核成功后，量仪器高、棱镜高并输入全站仪。
⑤建立碎步点数据⑥碎步点测量，记录数据。
⑦照准目标棱镜，按坐标测量键，全站仪开始测距并计算显示测点的坐标。
⑧对于部分点位的距离用皮尺测量。
⑨在测量的过程中，同时进行草图的绘制，将仪器上的点与草图上的统一绘制在草纸上。
以便后来的的工作。
(三)实验结果及分析得到一组准确的野外测量数据。
注意事项：1.应使用仪器的竖丝进行定向；2.棱镜中心与仪器中心是否重合一致，是保证检测精度的重要环节。
3•由于电量不足或其他原因导致仪器关机，再次打开时应重新建站。
实验二数字测图数据处理软件CASS图形绘制及地形图绘制仪器：计算机CASS软件（一）实验目的：掌握数字化测图软件CASS的菜单及功能；掌握地形图中地物、地貌的绘制方法，地形图分幅的批处理；地籍图的绘制；工程应用等操作（二）实验内容：1.数字测图数据处理软件CASS功能：地形地籍数字化成图软件CASS是基于AutoCAD平台开发的GIS前端数据采集系统。
主要应用于地形成图、地籍成图、工程测量应用三大领域。
它全面面向GIS,彻底打通了数字化成图系统与GIS的接口，自CASS软件推出以来，已经成为用户量最大、升级最快、服务最好的主流成图软件。
软件常用的数据格式：测点数据.dat 地籍图文件.dwg CASS数据交换文件------ .cas2.CASS绘图的参数设置要求：（1）文件〉CASS环境设置要求：（2）文件〉AUTOCAD系统设置:显示：模型空间背景与十字丝光标颜色不同，使十字丝光标可见用户坐标优先级：执行对象捕捉优先(3)CASS中：对象捕捉：使光标在测点附近能够呈现节点符号3.CASS地物绘制：启动两个CASS窗口，一个窗口文件〉打开〉STUDY.dwg图形数据, 删除等高线图层、展会业外测点点号绘制一幅草图；一个窗口利用STUDY.Dat数据，定显示区、比例尺，展业外测点点号，按照屏幕右侧居民地、道路、水系、交通设施菜单，对照另一个窗口的草图，进行地物要素绘制，以及地物编辑处理；地物要素的名称及其它属性的注记。
删除等高线图层：展业外测点点号:地物要素绘制，地物编辑处理:果树的绘制TI-TW• 19■ MHT*l^■*4HaAwjidi4UV* I..M«ii *«^・砖房的绘制4.CASS 地貌绘制一一等高线绘制： STUDY.Dat 数据，定显示区、比例尺， 展高程点，根据 等高线菜单，构建 DTM 模型及三角网，对三角网进行编辑处理，绘制等高线；等高线与地 物交会处处理；等高线的高程注记。
构建DTM 模型及三角网，对三角网进行编辑处理：绘制等高线:等高线与地物交会处处理:路灯的绘制 ■A• w4菜地的绘制*・5.CASS分幅批处理（三）实验结果及分析本实验有时候在捕捉点的时候有时会捕捉错。
实验三测区地形图绘制（一） 实验目的：测区地形图绘制（二） 实验内容：根据全站仪数据及草图，绘制测区地形图1•通过数U 盘连接全站仪，将数据导入 U 盘内，再用U 盘将数据导入电脑内；点击“数据”一一“导出数据”一一“导入优盘”。
全站仪数据.txt 数据转换为.dat 数据 我们同测区的三个小组共同查看 围内，所以数据是合格的。
2.定显示区：展点:3.将散点展绘到平面上，然后根据草图绘制地物:20多个相同地物特征点的坐标，我们的误差都在厘米级范比例尺:一孟善瓷営4.地物编辑处理:5各测区文件与图形的合并绘制后的图道路的绘制房屋的绘制其他地物的绘制..H S肉葢 g■ p vr %«•虚草地的绘制6•图形标准分幅与输出:（三）实验结果与分析在绘制草地时，有一块填不上，原因也没找到。
实验四工程应用（一）实验目的：工程应用项目处理（二）实验内容工程应用：查询功能一一坐标，距离，面积，其他功能查询功能坐标：距离:面积:nULk.n fl - .-'Mi&WSJmEMJ-LKH-・«■■i« fi n n s 1 is «r. x.z：数字化测图考试题1•何谓数字化测图？简述数字化测图的原理、系统组成及其优势概念：数字化测图是将全站型电子速测仪及计算机辅助制图系统结合而逐渐形成一套从野外数据采集到内业制图，实现了全过程数字化的大比例尺地形测图方法，即所谓野外数字测图技术，简称为数字化测图。
原理：采集地面上的地形、地物要素的三维坐标以及描述其性质与相互关系的信息，然后录入计算机，借助于计算机绘图系统处理，显示、输出与传统地形图表现形式相同的地形图。
系统组成：优势：大比例尺数字化测图较之传统的平板仪或经纬仪白纸测图方法，具有显著的经济技术优势。
①测图劳动强度低、效率高；②成果能满足数字化、信息化时代的需求；③点位精度高，精度与比例尺无关；④成果便于保存与更新；⑤数据利用率高。
2.简述数字测图技术设计的作用、依据、原则和内容。
作用：保证各项工作的顺利实施，成果质量符合相关技术标准，能获得最佳的社会及经济效益。
依据：（1）测绘任务的相关文件或合同书；（2）相关的测量技术规范；（3）测量生产定额、成本核算定额和设备标准等；（4）测区已有资料。
原则：（1）技术设计方案应先考虑整体整体而后局部，且要兼顾发展，要着眼于测绘成果的长远及综合应用；（2）从实际出发，在满足技术标准要求的前提下，选择经济效益较高的作业方案；（3）为保证已有的测绘成果延续利用，应尽可能使新测成果与原有测绘成果兼容。
内容:(1)一般性说明：①任务概述；②测区自然地理条件；③已有资料利用情况。
(2)设计方案：①采用的技术规范；②控制测量技术方案设计；③地形测量技术设计。
(3)工作量统计、计划安排和经费预算：①工作量统计；②工作进度计戈③经费预算。
(4)上交资料清单。
3 .结合测图实习，简述全站仪数字测图数据采集的流程、步骤和注意事项，说明数字测图成果检查、验收的内容和方法。
