沥青路面用粗集料针片状颗粒含量试验
沥青路面用粗集料针片状颗粒含量试验(游标卡尺法)
1 目的与适用范围
1.1 本方法适用于测定除水泥混凝土外的沥青混合料、各种基层、底基层的4.75mm以上的粗集料的针状及片状颗粒含量，以百分率计。
1.2 本方法测定的针片状颗粒，是指用游标卡尺测定的粗集料颗粒的最小厚度(或直径)方向与最大长度(或宽度)方向的尺寸之比小于1:3的颗粒，有特殊要求采用其它比例时，应在试验报告中注明。
1.3 本方法测定的粗集料中针片状颗粒的含量，可用于评价集料的形状和抗压碎的能力，以评定其在工程中的适用性。
2 仪具与材料
2.1 标准筛：方孔筛4.75mm。
2.2 游标卡尺：精密度为0.1mm。
2.3 天平：感量不大于1g。
3 试验步骤
3.1 按现行集料随机取样的方法，采集集料试样，按四分法原理选取1kg左右的试样。
对每一种规格的粗集料，应按照不同的公称粒径，分别取样检验。
3.2 用
4.75mm标准筛将试样过筛，取筛上部分供试验用，称取试样的总质量m0，准确至1g，试样数量应不少于800g，并不少于100颗。
3.3 将试样平摊于桌面上，首先用目测挑出接近立方体的符合要求的颗粒，剩下可能属于针状和片状的颗粒。
3.4 按图1所示的方法将欲测量的颗粒放在桌面上成一稳定的状态，图中颗粒平面方向的尺寸l>b，用卡尺逐颗测量石料的长度l，宽度b及厚度t，将l/t>=3的颗粒(即长度方向与厚度方向的尺寸之比大于3的颗粒)分别挑出作为针片状颗粒，称取针片状颗粒的质量m1,准确至1g。
欠图
4 计算
按公式(1)计算针片状颗粒含量。
Qe=m1/m0*100
式中：Q e--针片状颗粒含量，%;
m0--试验用的集料总质量，g；
m1--针片状颗粒的质量,g。
5 报告
5.1 试验要平行测定两次，如两次结果之差小于平均值的20%，取平均值为试验值；如大于或等于20%，应追加测定一次，取三次结果的平均值为测定值。
5.2 试验报告应报告集料的种类、产地、岩石名称、用途。
条文说明
本方法参照日本标准试验方法编写。
明确方法名称为沥青路面粗集料针片状颗粒含量试验，以免与水泥混凝土集料的规准仪法相混淆。
粗集料的针片状颗粒含量测定适用于4.75mm以上的颗粒，对4.75mm以下的3mm~5mm石屑一般不作测定。
美国ASTM D 4791-95规定了测定1:2、1:3和1:5不同标准针片状颗粒含量的试验方法，其测定机具如图2所示。
但SHRP的SUPERPA VE仅规定1:5一个标准，并提出要求在设计交通量大于100万辆的路段都不得超过10%。
NCA T认为按1:5的规定检测几乎都接近于0，没有实际意义，建议用1:3。
在NCA T和FHWA 的SMA设计规范中规定了1:3和1:5不同标准针片状颗粒含量要求，分别要求小于20%和小于5%。
我国通常采用1:3是合理的。
从ASTM的图中可以看出，它的针片状颗粒的含意与本规程用卡尺测量完全相同。
欠图2。
粗集料针片状颗粒含量试验(规准仪法)
粗集料针片状颗粒含量试验(规准仪法) 下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!一、引言粗集料是混凝土、沥青混合料等建筑材料中的重要组成部分，而针片状颗粒是粗集料中的一种特殊形态。
沥青路面用粗集料试验20
粗集 料与 沥青 粘附 性 备注：
试验：
复核
页,共
页
沥青路面用粗集料试验检测记录表(一)
试验室名称： 宁夏华吉公路工程监理咨询有限公司试验室 工程部位/用 途 样品名称 试验依据 试验条件 主要仪器设备 及编号 样品规格 产地 委托/任务 编号 样品编号 样品描述 试验日期 记录编号：
JJ0203
代表数量/取 进场日期 样地点 压 试验前试样质量(g) 通过2.36mm筛质量(g) 压碎值（%） 平均压碎值(%) 碎 值 指 标 集料烘干质量 集料表干质量 表观相对密 集料水中质量（g） 水温(℃) 平均表观相对密度 （g） （g） 度 1628.5 1637.5 1031.9 20 2.730 2.732 1635.1 1645.1 1037.1 20 2.734 密度 毛体积相对密度 毛体积相对密度平均值 吸水率（%） 平均吸水率（%） 2.689 2.689 软 石 含 量 试样质量 （g） 4.75～9.5mm 2.689 完好颗粒质量（g） 9.5～16mm 16mm以上 合计 0.55 0.61 0.58 软弱颗粒含 平均软弱颗 量（%） 粒含量(%)
类别 针 片 状 颗 粒 含 量 混合料 粒径 大于 9.5mm 粒径 小于 9.5mm 序号 1 2 3 4 5
试验 平均针片状颗粒含 试验用集料质量(g) 针片状颗粒质量(g) 针片状颗粒含量(%) 次数 量（%） 1 2 3 1 2 3 1 2 3 表面沥青剥落情况（%） 粘附性等级 平均值

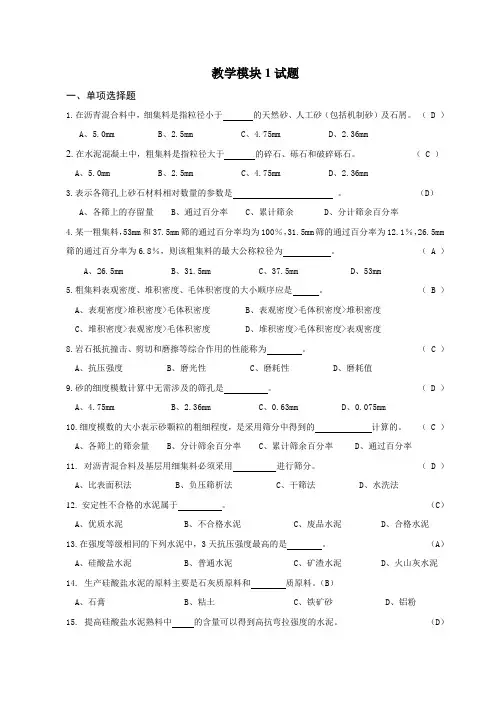

道路材料应用技术1试题
教学模块1试题一、单项选择题1.在沥青混合料中，细集料是指粒径小于的天然砂、人工砂（包括机制砂）及石屑。
（ D ）A、5.0mmB、2.5mmC、4.75mmD、2.36mm2.在水泥混凝土中，粗集料是指粒径大于的碎石、砾石和破碎砾石。
（ C ）A、5.0mmB、2.5mmC、4.75mmD、2.36mm3.表示各筛孔上砂石材料相对数量的参数是。
（D）A、各筛上的存留量B、通过百分率C、累计筛余D、分计筛余百分率4.某一粗集料，53mm和37.5mm筛的通过百分率均为100％，31.5mm筛的通过百分率为12.1％，26.5mm 筛的通过百分率为6.8％，则该粗集料的最大公称粒径为。
（ A ）A、26.5mmB、31.5mmC、37.5mmD、53mm5.粗集料表观密度、堆积密度、毛体积密度的大小顺序应是。
（ B ）A、表观密度>堆积密度>毛体积密度B、表观密度>毛体积密度>堆积密度C、堆积密度>表观密度>毛体积密度D、堆积密度>毛体积密度>表观密度8.岩石抵抗撞击、剪切和磨擦等综合作用的性能称为。
（ C ）A、抗压强度B、磨光性C、磨耗性D、磨耗值9.砂的细度模数计算中无需涉及的筛孔是。
（ D ）A、4.75mmB、2.36mmC、0.63mmD、0.075mm10.细度模数的大小表示砂颗粒的粗细程度，是采用筛分中得到的计算的。
（ C ）A、各筛上的筛余量B、分计筛余百分率C、累计筛余百分率D、通过百分率11. 对沥青混合料及基层用细集料必须采用进行筛分。
（ D ）A、比表面积法B、负压筛析法C、干筛法D、水洗法12.安定性不合格的水泥属于。
（C）A、优质水泥B、不合格水泥C、废品水泥D、合格水泥13.在强度等级相同的下列水泥中，3天抗压强度最高的是。
（A）A、硅酸盐水泥B、普通水泥C、矿渣水泥D、火山灰水泥14.生产硅酸盐水泥的原料主要是石灰质原料和质原料。

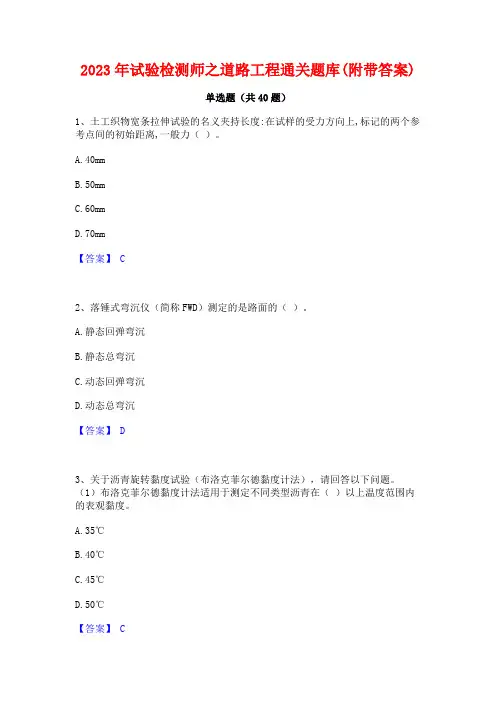

2023年试验检测师之道路工程通关题库(附带答案)
