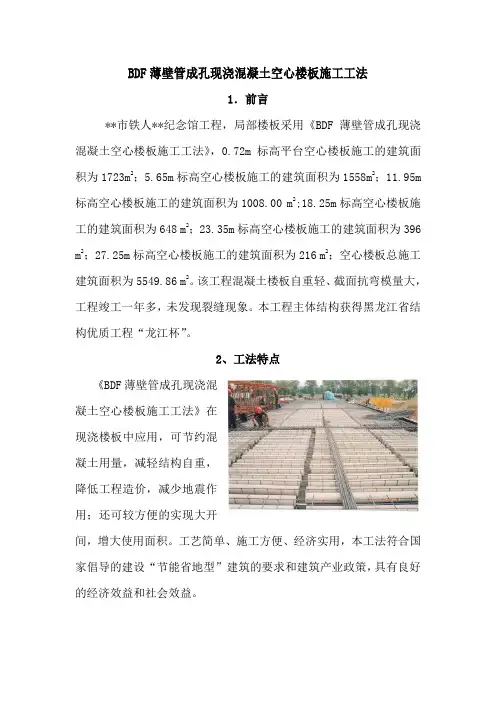

BDF薄壁管成孔现浇混凝土空心楼板施工工法1．前言**市铁人**纪念馆工程，局部楼板采用《BDF薄壁管成孔现浇混凝土空心楼板施工工法》，0.72m标高平台空心楼板施工的建筑面积为1723m2；5.65m标高空心楼板施工的建筑面积为1558m2；11.95m 标高空心楼板施工的建筑面积为1008.00 m2;18.25m标高空心楼板施工的建筑面积为648 m2；23.35m标高空心楼板施工的建筑面积为396 m2；27.25m标高空心楼板施工的建筑面积为216 m2；空心楼板总施工建筑面积为5549.86 m2。
该工程混凝土楼板自重轻、截面抗弯模量大，工程竣工一年多，未发现裂缝现象。
本工程主体结构获得黑龙江省结构优质工程“龙江杯”。
2、工法特点《BDF薄壁管成孔现浇混凝土空心楼板施工工法》在现浇楼板中应用，可节约混凝土用量，减轻结构自重，降低工程造价，减少地震作用；还可较方便的实现大开间，增大使用面积。
工艺简单、施工方便、经济实用，本工法符合国家倡导的建设“节能省地型”建筑的要求和建筑产业政策，具有良好的经济效益和社会效益。
3、适用范围本工法适用于工业民用建筑中的现浇混凝土楼板工程施工。
4、工艺原理在现浇混凝土空心楼板纵横受力钢筋形成的小密肋网格中，按设计间距中放置BDF管，BDF管与纵横密肋受力钢筋网片、罩筋及底部钢筋绑扎形成整体，浇筑混凝土后形成非抽芯成孔的现浇混凝土空心楼板。
5、工艺流程及操作要点5.1、工艺流程：支模→划线确定肋筋和底板钢筋位置→绑扎柱网（梁）钢筋→板底钢筋→钢筋网片及预埋管线→抗浮点设置→安放BDF管→绑扎板面钢筋→搭设施工便道、架设混凝土传送管→隐蔽工程验收→浇筑混凝土→养护、拆模5.2、操作要点：5.2.1．根据图纸及设计要求，划线定位安放BDF管的位置，减少安装误差。
5.2.2．安装BDF管：在底层钢筋及密肋梁绑扎完成后，根据板厚确定设置抗浮点距离和BDF管安装，以防止在浇筑混凝土时，管体受混凝土流动性的影响而上浮，对于没有底板钢筋的管体采用钢筋扎丝直接固定在底模板上。
现浇空心楼盖成孔用BDF薄壁箱体、薄壁盒施工方案
天津一建建筑工程有限公司维邦?九五梦园目录第一章工程概况第二章编制说明第三章编制依据第四章施工部署第五章施工准备第六章施工方案第七章质量保障措施第八章现场产品保护附：GBF 箱体安装技术交底1第一章工程概况我公司承建的维邦·九五梦园工程位于内蒙古鄂尔多斯市东胜区，由维邦房地产开发集团股份有限公司投资建设、内蒙古新雅建筑设计有限责任公司设计，包头市广建公用工程监理有限责任公司鄂尔多斯分公司监理，总建筑面积约 85000m2 ，地下车库 I 段占地面积约 14000m2 ，地下 1 层。
第二章编制说明维邦·九五梦园工程坐落在内蒙古鄂尔多斯市东胜区内，地下车库 I 段工程由我公司承建。
目前，地下车库工程马上进入顶板施工阶段，该工程地下车库顶板内设有 GBF 薄壁空心箱体构件。
此设计可节约砼用量，减轻结构自重，减少地震作用。
但 GBF 薄壁空心箱体为空心块，在箱体存放、运输、安装等都存在一定困难，尤其是在浇筑混凝土时具有很强的浮力，为能够及时完成各项准备工作，并顺利展开施工，特编制此施工方案。
第三章编制依据本方案的编制依据主要有：建设单位提供的施工图纸，现行国家建筑标准设计图集 :05SG343 现浇混凝土空心楼盖，以及现浇砼空心楼盖结构技术规程CECS175:2004 等为指南编制的。
第四章施工部署1 、管理目标1.1 质量管理目标确保工程质量符合内蒙古自治区优质工程质量标准。
1.2 安全管理目标争创内蒙古安全文明工地，确保施工过程中不发生重大责任安全事故；确保各项安全防护措施符合相关规范要求。
2、安全防护领导小组安全生产、文明施工是企业生存与发展的前提条件，也是我项目部能否圆满完成向业主承诺各项目标的必然保障。
为此项目部成立以项目经理为组长的安全防护领导小组，其机构组成、人员编制如下：组长：居涛（项目经理）副组长：王瑞江（安全副经理）组员：姚永良（技术负责人）李积殷（生产负责人）邓树龙（器材负责人）劳务队安全员：金照彦郭旺林3、施工计划项目部对箱体的安装施工进行了细致分析及工作安排。
BDF薄壁箱体施工工法新
BDF薄壁箱体现浇混凝土空腹楼盖施工方案BDF薄壁箱体现浇空腹楼盖施工技术是将薄壁箱体构件依照设计安放在楼板中，有效解决非抽心成孔而形成的现浇混凝土空腹楼盖。
一、BDF薄壁箱体结构体系及施工特点现浇混凝土空腹楼盖结构体系施工工艺技术是以BDF薄壁箱体作内模，在钢筋混凝土的相互作用下形成现浇混凝土空腹楼盖，并着重解决箱体制安、抗浮措施、安装预留预埋等关键技术问题，该体系可改善使用功能，拓展实用空间；综合造价降低，施工工期缩短；具有成熟的设计技术，可行的施工方法；隔间隔热，保温环保；免吊顶装饰，减少消防隐患；钢度大、变形小，提高抗震性。
二、适用范围适用于大跨度、大荷载、大空间的各类多层、高层现浇混凝土上空腹楼盖结构，特别适用于学校、商场、写字办公楼、地下停车场及民用或工用建筑中。
三、工艺原理在现浇混凝土楼盖结构中，按设计要求绑扎宽扃梁（暗梁）、密肋梁钢筋，在密肋梁形成的空心中安放永久性薄壁箱体，（箱体底部采用钢丝网内置箱体底面内）薄壁箱体上部铺设构造钢筋，将钢筋绑扎成形后浇注商品混凝土，达到用薄壁箱体来实现非抽芯成孔的现浇混凝土空腹楼盖。
四、工艺流程及操作要点(红线部分为重点控制项)（一）工艺流程→→→→（二）操作要点1、施工准备。
按设计图纸要求明确薄壁箱体的规格型号、各项技术参数。
为便于施工操作管理，根据柱网尺寸和安装预留情况，确定箱体规格型号套长度绘制箱体安放图，统计箱体数量，定购专用的薄壁箱体。
2、测量放线。
为轴线引测、支架支模做准备。
3、支模。
根据受力承荷状态，确定模板施工技术方案。
（1）下层楼板应具有承受上层荷载的能力，上层支架的立柱应对准下层支架的立柱，并铺设垫模板。
（注：当转换层时，支模受力承荷大，其支模立柱底端应该用金属管或角钢或木方作垫层，其条形垫层的长度大于3米以上，达到整体受力，防止支模立柱底端承受上层大的荷载损坏楼盖）。
（2）对跨度不小于4m的现浇板，其模板应按设计要求起拱；当设计无具体要求时，起拱高度宜按单向板或双向板跨度的2/1000~3/1000。
施工技术-现浇空心楼盖成孔用BDF薄壁箱体、薄壁 (一)
施工技术-现浇空心楼盖成孔用BDF薄壁箱体、薄壁 (一)现如今，在建筑领域当中，施工技术的不断更新换代，为建筑带来了更加先进的技术手段，并且也让建筑领域称为了人们的创新基地。
而在建筑结构的构建方面，目前许多施工工艺已经具有了很高的智能化和自动化特点。
其中，“现浇空心楼盖成孔用BDF薄壁箱体、薄壁”技术的推广使用成为了行业当中最受欢迎的一种新型施工方式。
一、什么是“现浇空心楼盖成孔用BDF薄壁箱体、薄壁”技术？施工技术-现浇空心楼盖成孔用BDF薄壁箱体、薄壁技术是指在建筑中，使用薄壁箱体和薄壁板现浇的方式来构建空心楼盖，并且在空心楼盖中开设不同大小的孔洞，以满足现代建筑中多样化的空间需求。
二、该技术的施工特点1.采用薄壁箱体和薄壁板现浇的方式，施工速度快，效率高，减少施工工期。
2.薄壁箱体和薄壁板具有重量轻，使用成本低廉的特点，大幅度降低工程成本。
3.薄壁箱体和薄壁板具有优良的抗震、隔音、防火性能，增强了建筑的安全性能和健康性能。
4.可以在现浇时在薄壁箱体表面预埋管线，省去了二次砌筑和装修环节，减少了工程垃圾。
5.可以方便地根据实际需要在空心楼盖中开设不同大小、不同形状的孔洞，满足建筑的多样化空间需求。
三、该技术的施工步骤1.在现场根据设计绘图，制作薄壁箱体和薄壁板，并对其进行彩钢板、膜压、防水等加工处理。
2.安装和搭建薄壁箱体立柱、梁等构件。
3.在薄壁箱体内部预埋管线。
4.现浇混凝土并加固薄壁箱体和孔洞。
5.安装照明、门窗等设施。
6.完成建筑的装修和内部水电工程。
四、总结施工技术-现浇空心楼盖成孔用BDF薄壁箱体、薄壁技术是一种创新的施工方式，不仅能够达到较高的施工标准，还能够在施工过程中减少工期和成本，从而提高人们的生活质量和安全性。
同时，该技术也为建筑技术的发展添砖加瓦，为建筑行业打造出了更加人性化、智能化和节能环保的新型建筑体系。
BDF薄壁箱体现浇空心楼盖施工工法

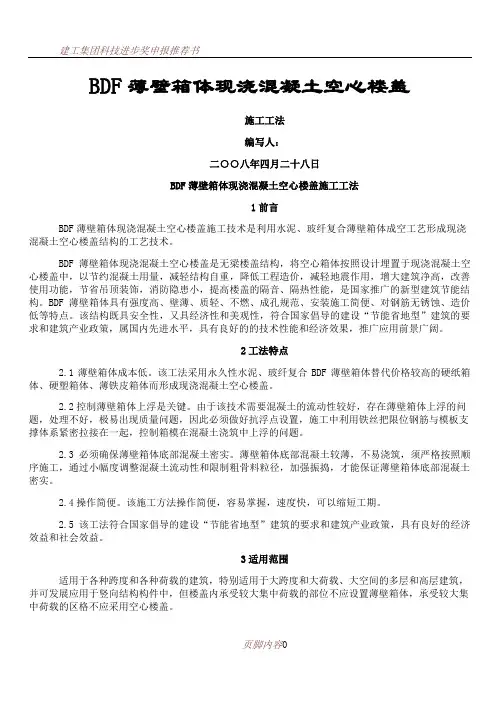

BDF薄壁箱体现浇混凝土空心楼盖施工工法编写人：二○○八年四月二十八日BDF薄壁箱体现浇混凝土空心楼盖施工工法1前言BDF薄壁箱体现浇混凝土空心楼盖施工技术是利用水泥、玻纤复合薄壁箱体成空工艺形成现浇混凝土空心楼盖结构的工艺技术。
BDF薄壁箱体现浇混凝土空心楼盖是无梁楼盖结构，将空心箱体按照设计埋置于现浇混凝土空心楼盖中，以节约混凝土用量，减轻结构自重，降低工程造价，减轻地震作用，增大建筑净高，改善使用功能，节省吊顶装饰，消防隐患小，提高楼盖的隔音、隔热性能，是国家推广的新型建筑节能结构。
BDF薄壁箱体具有强度高、壁薄、质轻、不燃、成孔规范、安装施工简便、对钢筋无锈蚀、造价低等特点。
该结构既具安全性，又具经济性和美观性，符合国家倡导的建设“节能省地型”建筑的要求和建筑产业政策，属国内先进水平，具有良好的的技术性能和经济效果，推广应用前景广阔。
2工法特点2.1薄壁箱体成本低。
该工法采用永久性水泥、玻纤复合BDF薄壁箱体替代价格较高的硬纸箱体、硬塑箱体、薄铁皮箱体而形成现浇混凝土空心楼盖。
2.2控制薄壁箱体上浮是关键。
由于该技术需要混凝土的流动性较好，存在薄壁箱体上浮的问题，处理不好，极易出现质量问题，因此必须做好抗浮点设置，施工中利用铁丝把限位钢筋与模板支撑体系紧密拉接在一起，控制箱模在混凝土浇筑中上浮的问题。
2.3必须确保薄壁箱体底部混凝土密实。
薄壁箱体底部混凝土较薄，不易浇筑，须严格按照顺序施工，通过小幅度调整混凝土流动性和限制粗骨料粒径，加强振捣，才能保证薄壁箱体底部混凝土密实。
2.4操作简便。
该施工方法操作简便，容易掌握，速度快，可以缩短工期。
2.5该工法符合国家倡导的建设“节能省地型”建筑的要求和建筑产业政策，具有良好的经济效益和社会效益。
3适用范围适用于各种跨度和各种荷载的建筑，特别适用于大跨度和大荷载、大空间的多层和高层建筑，并可发展应用于竖向结构构件中，但楼盖内承受较大集中荷载的部位不应设置薄壁箱体，承受较大集中荷载的区格不应采用空心楼盖。
BDF薄壁管空心现浇楼板施工工艺工法(后附照片)
BDF薄壁管空心现浇楼板施工工艺工法1 前言1.1工艺工法概况现浇混凝土空心楼板技术是二十世纪九十代末发展起来的一项新型建筑技术。
它主要是以BDF复合薄壁管为内膜，形成现浇钢筋混凝土大跨度平板楼盖。
是传统钢筋混凝土梁楼盖、密助楼盖、预应力大板等换代结构。
从1999年起，该项技术历年都作为建设部科技成果重点推广项目在全国推广。
1.2 工艺原理现浇空心楼板根据内力分析结果进行受弯承载力计算时，应取空心楼板的实际截面，即计算截面的宽度、高度、有效高度等参数取值与楼板实际情况相符。
对于筒芯楼板的顺筒方向，可按工字型截面进行受弯承载力计算；对于筒芯楼板的横筒方向，可按宽度、厚度相同的实心截面进行受弯承载力计算，且应验算混凝土受压区高度不大于受压区最小翼缘厚度。
2 工艺工法特点BDF薄壁管现浇混凝土空心楼板其重量轻于实心楼板，可节约混凝土用量，减轻结构自重，降低工程造价，减少地震作用；还可较方便的实现大空间、增大使用面积；在保证使用净空高度的条件下，可降低结构层高，对于有高度限制的房屋可增加楼层，采用现浇混凝土无梁楼板结构体系后，由于没有了纵横交错的梁，无须吊顶，减少了楼面的装饰工作。
比较框架结构而言，无梁楼板体系在同样净高的条件下，能够明显降低层高，从而降低建筑物的总高度，减少钢筋混凝土的总重量，减少基础荷载，可降低综合造价达5%以上。
3 适用范围适用于工业与民用建筑中的现浇混凝土楼板工程施工，同时也适用于大跨度、大荷载、大空间的建筑。
4 主要技术标准《现浇混凝土空心楼盖结构技术规程》（CECS175）《混凝土结构工程施工质量验收规范》（GB50204）5 施工方法BDF薄壁管空心楼板施工方法为：首先进行梁板模板安装，验收合格后，绑扎楼板底筋，底筋的上层钢筋在加工过程中要提前焊接BDF薄壁管定位筋，防止BDF薄壁管位移，绑扎钢筋的过程中垫块同时到位，钢筋用铁丝固定在模板上。
然后安装预埋水电管盒，管线预埋应合理考虑BDF薄壁管的位置。
gbf薄壁方箱空心楼板施工方案
GBF薄壁方箱空心楼板施工方案本工程地下室采用了600×600×350 GBF薄壁方箱。
1、施工流程施工工艺流程见图一。
注：预留、预埋设施适时插入图一、GBF薄壁方箱现浇混凝土空心楼盖工艺流程2、薄壁方箱质量要求1)箱体应具有可靠的密封性。
箱体外表面不得有孔洞和影响混凝土形成空腔的其它缺陷。
2)箱体尺寸应符合设计要求，其偏差应符合表一的规定表一、薄壁方箱尺寸允许偏差及检验方法3)箱体的竖向抗压荷载不应小于1000N，侧向抗压荷载不应小于800N。
3、施工控制重点1)保证箱体不致破损的措施①薄壁箱在装卸,搬运,叠堆时应小心轻放,堆放场地要平整，箱体下要垫方木，严禁抛掷，吊运安装时用专用吊篮吊运,严禁用缆绳直接绑扎薄壁箱进行吊运.吊到安装位置后应及时安放,不宜用叠层。
②薄壁方箱在安装过程中在已安装完成的箱体顶上用40厚宽400长4000的木板铺设走道，安装一排铺设一条，待安装完成后布板面钢筋，边布板筋边将木板取走，板钢筋绑扎完成后，将木板重新铺设在钢筋网片上，楼面混凝土浇筑时工人踩在木板上，振动机等工具安放在木板上，以防止破坏箱体。
③对于施工过程中被破坏的箱体，要及时安排人员更换或采用胶带将坏处密封。
④预留、预埋设施宜布置在楼盖结构的楼板实心区域、肋宽范围内。
当预留、预埋设施无法避开薄壁方箱时，可对薄壁方箱采取断开或锯缺口等措施，但事后应封堵。
在管线集中处，可采取换用小尺寸薄壁方箱等措施避让。
2)薄壁方箱的安装固定①薄壁箱在安放过程中,应保证其位置准确和壁体顺直，保证空心板肋间及上、下板混凝土的厚度。
采用在薄壁方箱底部放置垫块的方法保证上、下混凝土厚度，具体措施详见图二。
②调整放线,保证薄壁方箱之间及箱体与暗梁,墙,柱之间的间距符合设计要求。
间距、肋宽、板顶厚度、板底厚度允许偏差±10mm；区格板中内模的整体顺直度允许偏差3/1000，且不应大于15mm。
区格板周边和柱周围混凝土实心部分尺寸应符合设计要求，允许偏差±10mm。
BDF薄壁箱体现浇空心楼盖施工工法
BDF薄壁箱体现浇空心楼盖施工工法简介BDF薄壁箱体现浇空心楼盖施工工法是指在楼板浇筑时采用一种新型铝合金薄壁箱体模板来实现浇筑楼板的同时，兼具减重节能、安装方便、防水保温等优点，旨在提高建筑施工效率。
这种工法相比传统钢筋混凝土楼盖结构，具有更高的承载能力、更好的防水性能和更快的建设速度。
同时，采用薄壁箱体模板时不需要现场冷弯操作，减轻了劳动强度，也可以实现模板复用，降低了建设成本。
工法原理BDF薄壁箱体现浇空心楼盖施工工法采用了一种轻量化的铝合金薄壁箱体模板。
在它的帮助下，可以实现楼板的现浇施工，同时形成了空心楼盖结构。
具体来说，施工前需要先在现浇板上架设钢模板，接着是安装薄壁箱体模板。
薄壁箱体模板制作的过程中首先需要对应设计要求，精确切割加工，然后利用缝扣进行组装。
这种模板最具特征的是其内外双层结构。
具体工艺如下：1.安装薄钢模板2.安装薄壁箱体模板3.安装钢筋并进行简易预埋，然后完成楼盖的现浇施工通过采用这种新型模板，可以在保证结构强度的前提下减轻了施工的重量，同时也简化了现场施工操作。
工法优点BDF 薄壁箱体现浇空心楼盖施工工法的主要优点如下：1.减少楼盖重量，提高楼盖承载能力。
2.模板重量轻，安装方便。
3.模板制作工期短，可以实现模板的方便复用，降低成本。
4.在施工现场可完美控制保证水平度和垂直度。
5.实现了施工加速，提高建筑施工效率。
6.提高了整体楼盖的防水性能和保温性能。
工法适用性BDF薄壁箱体现浇空心楼盖施工工法适用于楼盖厚度为150毫米及以上的建筑结构。
同时，由于其在提高建筑施工效率的同时也减少了模板的使用量和废弃物的产生，也减轻了施工所带来的环境影响。
工法应用案例BDF 薄壁箱体现浇空心楼盖施工工法已在广泛应用于多个建筑项目的楼盖浇筑中。
例如，万科翡翠山普通住宅项目以及潍坊雅典娜女子学院新校区项目都广泛使用了这种工法。
在这些项目中，薄壁箱体模板不仅节省了施工建设时间，而且还降低了经济成本，提高了施工效率。
