嵌入式系统硬件设计
嵌入式系统硬件设计课程设计报告书指导老师学号院系机械设计制造及其自动化班级机械电子完成时间嵌入式硬件系统设计课程设计报告摘要嵌入式系统已经广泛应用于生产生活的方方面面，从电磁炉到机器人控制，从电子玩具到智能手机，都离不开嵌入式系统的应用。
本报告主要记录了在《嵌入式硬件系统》课程中的所学所感。
关键词：嵌入式系统，PCB焊接，Altium Designer，51单片机目录1概述 (3)1.1本课程主要教学内容 (3)1.2 嵌入式硬件系统简介 (3)1.3 本报告结构安排 (3)2PCB焊接练习 (3)2.1元器件符号的认识 (3)2.1.1了解元器件的尺寸 (3)2.1.2 常见电路图元件符号 (3)2.1.3 常见元器件实物 (3)2.1.4 认识元器件参数 (3)2.2元器件封装的认识 (3)2.2.1 实物封装 (3)2.2.2 封装尺寸介绍 (3)2.3焊接方法 (3)2.3.1 焊接工具介绍 (3)2.3.2 焊接要求 (3)2.3.3 焊接过程中遇到的问题及解决方法 (3)3电路原理图设计 (3)3.1电路功能分析 (3)3.1.1 51单片机 (3)3.1.2 LED (3)3.1.3 外部晶振 (3)3.1.4 复位电路 (3)3.1.5 报警器 (3)3.1.6 CH340G (3)3.1.7 USB (3)3.1.8 24C02CT-E (3)3.1.9 数码管 (3)3.2原理图设计 (3)3.2.1 原理图设计软件 (3)3.2.2 原理图设计要求 (3)3.3 PCB设计 (3)3.3.1 原理图导入 (3)3.3.2 设置PCB尺寸大小 (3)3.3.3 布局 (3)3.3.4 布线 (3)3.3.5 覆铜 (3)3.3.6 检查 (3)3.4 设计过程中遇到的问题及解决方法 (3)4PCB焊接及调试 (3)4.1 焊接过程中遇到的问题 (3)4.2调试过程 (3)4.2.2 调试过程遇到的问题 (3)5项目任务书 (3)5.1 任务书 (3)5.2项目可行性分析 (3)6项目装置设计制作及调试 (3)6.1 装置结构设计 (3)6.2 硬件设计 (3)6.2.1 电机选择 (3)6.2.2 开关选择 (3)6.2.3 单片机类型选择 (3)6.2.4 WIFI模块选择 (3)6.3 算法流程 (3)6.4 运行代码 (3)6.5 装置制作及调试 (3)6.5.1 盒子的制作 (3)6.5.2 ESP8266调试 (3)7 结语 (3)参考文献 (3)辞 (3)附录（程序） (3)1概述1.1本课程主要教学内容本课程由浅入深，主要讲授怎样设计运用一套完整的嵌入式系统。
首先掌握基本工具及元件使用方法，如认识元器件、焊接技巧学习、AD软件使用等；其次学习嵌入式系统的基本知识，学习如何设计一个基本的嵌入式系统；最后自主设计一套完整的实用的嵌入式系统。
1.2 嵌入式硬件系统简介嵌入式系统（Embedded system），是一种“完全嵌入受控器件内部，为特定应用而设计的专用计算机系统”，根据英国电气工程师协会（U.K. Institution of Electrical Engineer）的定义，嵌入式系统为控制、监视或辅助设备、机器或用于工厂运作的设备。
与个人计算机这样的通用计算机系统不同，嵌入式系统通常执行的是带有特定要求的预先定义的任务。
由于嵌入式系统只针对一项特殊的任务，设计人员能够对它进行优化，减小尺寸降低成本。
嵌入式系统通常进行大量生产，所以单个的成本节约，能够随着产量进行成百上千的放大。
嵌入式系统的核心是由一个或几个预先编程好以用来执行少数几项任务的微处理器或者单片机组成。
与通用计算机能够运行用户选择的软件不同，嵌入式系统上的软件通常是暂时不变的；所以经常称为“固件”。
1.3 本报告结构安排第二章为PCB焊接练习，介绍元器件的认识，及PCB焊接过程中遇到的困难。
第三章为电路原理图设计，介绍了原理图各部分的功能第四章为PCB设计及制作，介绍PCB电路的绘制过程，及遇到的问题和解决方法。
第五章为项目要求，描述了项目任务书及项目可行性。
第六章为项目制作及调试，介绍了项目的制作过程。
2PCB焊接练习2.1元器件符号的认识2.1.1了解元器件的尺寸元器件及线的粗细尺寸单位通常是mil。
1mil=0.0254mm.2.1.2 常见电路图元件符号图2.1 常见电路图元件2.1.3 常见元器件实物图2.2 常见元器件实物2.1.4 认识元器件参数A. 参数表示方法a.直接表示直接表示法是指将电阻标称值用数字和文字符号直接写在电阻体上，其允许偏差则用百分数表示。
直接表示法通常仅用于体积尺寸较大的对象上，目前很少使用。
b.色环标识使用4至5个彩色环表示阻值。
普通色环电阻器用4环表示，精密电阻用5环表示，电阻体一端头色环为第一环，另一端头为末环，末环通常表示偏差率。
色环表示一般用在直插电阻体上。
图2.3 色环标识c.数码表示使用3位数表示阻值。
从左至右第1、2位表示有效数字，第3位表示10的幂次。
通常用于贴片电阻及电容。
2.2元器件封装的认识2.2.1实物封装通常用封装类型来表示元器件的形状及尺寸。
图2.4 实物封装2.2.2封装尺寸介绍表2.1 封装尺寸介绍英制公制长宽高0201 0603 0.6 0.3 0.230402 1005 1.00 0.5 0.300603 1608 1.60 0.8 0.400805 2012 2.00 1.25 0.501206 3216 3.20 1.60 0.551210 3225 3.20 2.50 0.551812 4832 4.50 3.20 0.552010 5025 5.00 2.50 0.552512 6432 6.40 3.20 0.552.3焊接方法2.3.1 焊接工具介绍220V，60W焊笔、0.4mm焊锡、松香、镊子、放大镜、吸锡线等。
2.3.2 焊接要求A. 焊接时焊缝要求平滑，不得有虚焊等焊接缺陷，发现缺陷及时修补。
B. 选取合理的焊接顺序可以提高焊接效率。
C. 在焊接某些元件时应注意焊接时间不能过长，例如LED灯，否则容易损坏元器件。
2.3.3 焊接过程中遇到的问题及解决方法A. 焊接过程中注意二极管的正负极不要接反。
B. 如果芯片的两个引脚不小心焊接到一起，可以用吸锡线吸取多于的焊锡。
C. 焊接完成后，上电LED不亮，有可能LED方向接反，有可能焊锡不够导致接触不良，也有可能焊接时间太长致使LED损坏。
D. 焊接引脚比较多的元器件的时候，可以先把对角的两个引脚焊好进行固定。
图2.5 焊接练习板3电路原理图设计3.1电路功能分析3.1.1 51单片机单片机又称单片微型计算机，内部集成了微处理器、存储器等各种芯片，起控制作用，是电路中最重要的部分。
3.1.2 LEDD1-D8接单片机P0口，通过控制P0口输出电平的高低控制LED的亮灭，D9负极接地，可以显示单片机是否已经上电工作；每个发光二极管都串联了限流电阻，防止电流过大被烧坏。
3.1.3 外部晶振单片机的XTAL1和XTAL2引脚连接外部晶振，用来为电路提供振荡和准确的时钟信号。
3.1.4 复位电路单片机RST引脚接复位电路，按下按键可使单片机复位。
3.1.5 报警器报警器通过J1与单片机相连，J1引脚1与三极管基极相连，引脚2与单片机P3.6相连。
通过跳线帽连接引脚1与引脚2，当单片机P3.6输出高电平时即可启动报警器。
3.1.6 CH340GCH340G是一个USB总线的转接芯片，实现USB转串口的功能。
RXD、TXD用于接收、发射信号。
3.1.7 USBUSB用于与计算机连接向单片机传输数据，同时可以为电路供电。
D-、D+为数据传输线。
3.1.8 24C02CT-E24C02CT-E是EEPROM（带电可擦除可编程）存储芯片，掉电后数据不丢失。
SDA为数据线，SCL为时钟信号线，用于与单片机之间数据的发送和接收。
3.1.9 数码管电路中加入了四位共阳极数码管，公共端单片机P10-P14连接，由于单片机输出电流很小，不足以驱动数码管，所以需要加三极管对对电流进行放大，三极管基极串联电阻进行限流；数码管负极接地，串联电阻进行限流。
3.2原理图设计3.2.1原理图设计软件Altium Designer 是原Prote 软件开发商ALitum 公司推出的电子产品开发系统，主要运行在Windows 操作系统。
这套软件通过把原理图设计、电路仿真、PCB绘制编辑、拓扑逻辑自动布线、信号完整新分析和设计输出技术完美融合。
本次使用AD软件进行原理图的设计绘制。
图3.1 原理图3.2.2原理图设计要求A. 图幅。
常用图幅为A4、A3、A2，并有标准格式的图框。
B. 规范网络标号命名。
标号命名要对其功能有一定启示作用。
命名统一使用英文大写格式。
C. 不使用的管脚使用“×”。
D. 在画原理图时，电源的符号上下要一致，便于理解。
E. 版面布局需要注意电路结构的易读性，可以将电路按照功能划分为几个部分，合理、均衡的布局。
F. 一个项目比较复杂时，元件比较多，可以分成几张图纸画，每张图纸里包含一个或者几个功能电路。
3.3 PCB设计3.3.1 原理图导入原理图画好后，新建PCB工程，将各元件导入PCB工程。
3.3.2 设置PCB尺寸大小Design---Board Shape---Redefine Board Shape.尺寸不大于10cmx10cm3.3.3 布局将各元件拖动到PCB范围内，按照功能模块布置，方便布线。
3.3.4 布线采用手动布线，分Top Layer和Bottom Layer两层。
布线过程中对元件的摆放位置及方向进行适当调整，防止线有过多交叉。
3.3.5 覆铜覆铜由一系列的导线组成，可以完成电路内不规则区域的填充。
在绘制PCB图时，覆铜主要是指把空余没有走线的部分用导线全部布满。
用铜箔铺满部分区域和电路的一个网络相连，多数情况是和GND网络相连。
单面电路板覆铜可以提高电路的刚干扰能力，且PCB板会比较美观；同时，通过大电流的导电通路也可以采用覆铜的方法加大过电流的能力。
单机工具栏中的不规则多边形图标，在弹出窗口中选择连接GND网络，层面设置为Bottom Layer，点击确定。
选中要覆铜的区域，完成覆铜。
同样的步骤给Top Layer覆铜。
3.3.6 检查PCB绘制结束后，可以切换到3D模式，观察是否有元件摆放位置过近，适当进行调整。
图3.2 PCB设计3.4 设计过程中遇到的问题及解决方法3.4.1 原理图设计过程中，引脚标号用net格式标注才能实现相同标号的引脚电器连接。
开始用的txt格式，后经同学指出后改正。
嵌入式系统设计方案
嵌入式系统设计方案嵌入式系统是指以特定功能为中心，嵌入到其他设备或系统中的计算机系统，具有高度可靠性、实时性和可扩展性的特点。
为了能够设计出一套优秀的嵌入式系统，需要考虑多个方面的因素，包括硬件设计、软件开发、系统集成等。
一、硬件设计1. 系统需求分析：在设计嵌入式系统之前，首先要进行系统需求分析，明确系统的功能、性能、资源、接口等要求。
根据需求确定硬件平台的选择，包括处理器、内存、存储器、外设等。
2. 电路原理图设计：根据硬件平台的选择，进行电路原理图设计。
在设计过程中，要充分考虑电路的可靠性、稳定性和功耗等方面的因素，合理布局电路板上的元件和线路。
3. PCB设计：在完成电路原理图设计之后，进行PCB设计，将电路原理图转化为PCB布局图。
在设计过程中，要注意保持信号的完整性和稳定性，避免干扰和噪声的影响。
4. 封装和焊接：完成PCB设计后，进行封装和焊接工作，将元件焊接到PCB板上。
在焊接过程中，要注意温度控制和焊接质量，确保元件的稳定性和可靠性。
二、软件开发1. 系统架构设计：根据系统需求分析，进行系统架构设计，确定软件和硬件之间的接口和通信方式。
同时，确定软件模块的划分和功能分配，确保系统的高效性和可维护性。
2. 编程语言选择：根据系统需求和硬件平台选择合适的编程语言，如C、C++、Python等。
在选择编程语言时，要考虑语言的效率、易用性和可移植性等因素。
3. 软件模块开发：根据系统架构设计，进行软件模块的开发。
在开发过程中，要注意代码的可读性、可测试性和可重用性，采用模块化的设计方式，提高开发效率和代码的可维护性。
4. 调试和优化：完成软件模块开发后，进行系统的调试和优化工作。
通过调试，发现并解决系统中的问题和错误。
通过优化，提高系统的性能和响应速度。
三、系统集成1. 模块集成：在完成硬件和软件开发后，进行模块的集成工作。
将硬件和软件模块相互连接，确保系统的正常运行和协作。
2. 功能验证：在模块集成完成后，进行系统的功能验证，确保系统的功能和性能符合需求。

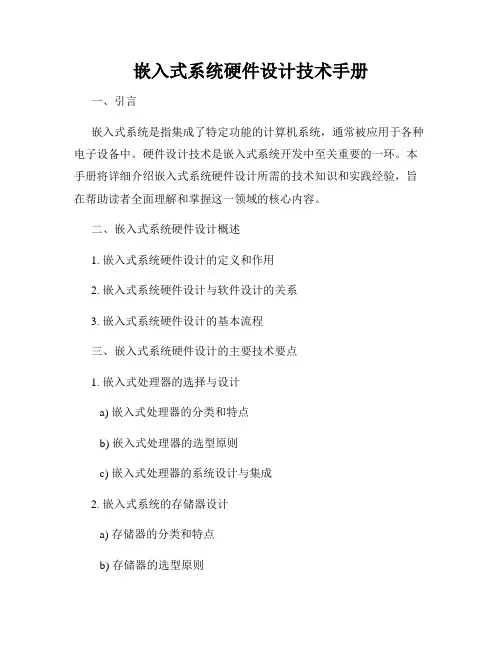

嵌入式系统硬件设计技术手册
