架空输电线路的施工工艺流程图
架空输电线路的施工工艺流程图.docx
.....架空输电线路的施工工艺流程输电线路的建设工作分为：准备工作、施工安装、工程验收。
施工安装是将输电线路的各个组成部分按设计图纸的要求进行安装作业，包括：土石方、基础、杆塔、架线、接地装置等五个工序，通常将这五个工序又综合成三大基本工序：基础、杆塔、架线。
1准备工作根据审定后的施工图纸及现场情况，在开工前应做好充分准备工作，其主要工作内容包括：现场调查（接桩），工程指挥部、材料站、施工驻点的选择，器材准备，施工机具准备、检修、障碍物处理及协.....议，占地赔偿，施工复测、编制施工组织设计和施工计划及施工技术设计，进行技术培训、新技术科研试验，施工图技术交底等。
1.1 现场调查（接桩）设计单位按施工断面图进行现场定位，施工单位派人现场对线路所定的里程桩、杆位桩、方向桩和辅助桩进行现场交接。
现场接桩人员应进行现场调查，为的是了解现场情况以便顺利施工，现场调查的主要事项如下：⑴ 了解沿线地形、地貌以及各种地形（山地、丘陵、平原、沼泽等）的分布范围。
记录各杆塔所处地形能否满足组立杆塔的需要（如不能可要求设计单位移设杆塔位），以便考虑组立杆塔的吊装方法和紧线、放线区段及安放点。
⑵ 对山区的各个塔位应调查其能否满足杆塔堆放与所占场地的地形，以及需要开挖平整场地的工作量。
⑶ 了解沿线杆塔位置的地质情况，以便考虑开挖基础的施工方法或采取爆破施工的可能性。
⑷ 调查了解浇制混凝土基础的水源分布情况、水质情况。
⑸ 调查了解沿线路交叉跨越情况，以便考虑搭设跨越架的型式和高度。
⑹ 跨越河流时，应调查水流速度、水深。
对季节性河流应了解涸水期、来水期等，以便考虑架线方法。
⑺ 调查线路附近地上、地下障碍物情况，以便考虑土石方开挖、爆破的主要措施和放线时应防止导线磨损的措施。
.....⑻ 调查电力线、通讯线的路径及交叉跨越电力线路停电的可能性、允许停电时间，以便与线路施工协调配合，安排施工有关工序的进度和应采取的措施。
⑼ 调查线路附近需要砍伐的树木种类、高度以及需要拆迁房屋的问题和沿线青苗分布面积及杆塔占地面积，以便进行障碍物的清理和赔偿。

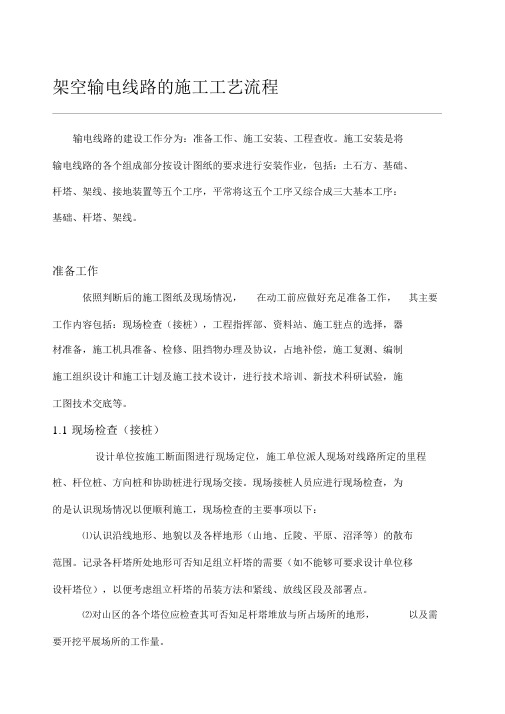

架空输电线路的施工工艺流程
架空输电线路的施工工艺流程输电线路的建设工作分为：准备工作、施工安装、工程查收。
施工安装是将输电线路的各个组成部分按设计图纸的要求进行安装作业，包括：土石方、基础、杆塔、架线、接地装置等五个工序，平常将这五个工序又综合成三大基本工序：基础、杆塔、架线。
准备工作依照判断后的施工图纸及现场情况，在动工前应做好充足准备工作，其主要工作内容包括：现场检查（接桩），工程指挥部、资料站、施工驻点的选择，器材准备，施工机具准备、检修、阻挡物办理及协议，占地补偿，施工复测、编制施工组织设计和施工计划及施工技术设计，进行技术培训、新技术科研试验，施工图技术交底等。
1.1 现场检查（接桩）设计单位按施工断面图进行现场定位，施工单位派人现场对线路所定的里程桩、杆位桩、方向桩和协助桩进行现场交接。
现场接桩人员应进行现场检查，为的是认识现场情况以便顺利施工，现场检查的主要事项以下：⑴认识沿线地形、地貌以及各样地形（山地、丘陵、平原、沼泽等）的散布范围。
记录各杆塔所处地形可否知足组立杆塔的需要（如不能够可要求设计单位移设杆塔位），以便考虑组立杆塔的吊装方法和紧线、放线区段及部署点。
⑵对山区的各个塔位应检查其可否知足杆塔堆放与所占场所的地形，以及需要开挖平展场所的工作量。
⑶认识沿线杆塔地点的地质情况，以便考虑开挖基础的施工方法或采用爆破施工的可能性。
⑷检查认识浇制混凝土基础的水源散布情况、水质情况。
⑸检查认识沿线路交叉超越情况，以便考虑搭设超越架的型式和高度。
⑹超越河流时，应检查水流速度、水深。
对季节性河流应认识涸水期、来水期等，以便考虑架线方法。
⑺检查线路周边地上、地下阻挡物情况，以便考虑土石方开挖、爆破的主要举措和放线时应防备导线磨损的举措。
⑻检查电力线、通讯线的路径及交叉超越电力线路停电的可能性、赞同停电时间，以便与线路施工协分派合，安排施工相关工序的进度和应采用的举措。
⑼检查线路周边需要砍伐的树木种类、高度以及需要拆迁房子的问题和沿线青苗散布面积及杆塔占地面积，以便进行阻挡物的清理和补偿。
线路施工(0305)
v正方形基础分坑
编辑课件
v长方形基础分坑 11
二、土方开挖
1.人工开挖
编辑课件
12
2.机械开挖
编辑课件Βιβλιοθήκη 133.基坑开挖放坡
为防止坑壁坍塌，根据不同的土质，开挖时坑壁应考虑 一定的坡度。
编辑课件
14
4.井点排水施工工艺
当地下水位较高时，在沙土、淤泥及粉质粘土地带进行 人工开挖，会出现严重坍塌，且难以向下开挖。这时，采 取井点排水施工工艺开挖。
34
u 整体组立
倒落式抱杆整立
固定式抱杆整体组立编辑课件
机械式整体组立 35
500kV 以上线 路杆塔 组立施
工
编辑课件
36
500kV以上线路杆塔结构特点
u ø500等径钢筋预应力 混凝土П形双杆
☆带横梁，有双层交叉 拉线，横担中部为屋架 型立体桁架，上端加两 根水平拉杆，结构简单、 受力好。
优点：它具有较高的抗压强度；强度可根据配比调节； 初凝前具有塑性和流动性，凝固后耐久性好。
缺点：自重大、抗拉强度低、质量不易控制、冬季施工 还需采取保温措施等。
编辑课件
20
四、混凝土浇筑施工
1.混凝土浇筑施工工艺流程 2.钢筋加工及安装 （1）钢筋弯钩 （2）钢筋的连接：绑扎法、焊接法
编辑课件
施工准备 钢筋制作与安装
编辑课件
9
单击此处编辑课程名称
单击此处编辑课程编码
问题三：架空输电线路施工的工艺流程的施工安装 核心知识点
1 基础施工及接地埋设
2 杆塔组立及接地安装
3 架线施工的相关知识
编辑课件
10
知识点一：基础施工及接地埋设
一、基础分坑 在施工现场使用经纬仪等测量工具，以杆塔中
架空输电线路的施工工艺流程图
架空输电线路的施工工艺流程输电线路的建设工作分为：准备工作、施工安装、工程验收。
施工安装是将输电线路的各个组成部分按设计图纸的要求进行安装作业，包括：土石方、基础、杆塔、架线、接地装置等五个工序，通常将这五个工序又综合成三大基本工序：基础、杆塔、架线。
准备工作根据审定后的施工图纸及现场情况，在开工前应做好充分准备工作，其主要工作容包括：现场调查（接桩），工程指挥部、材料站、施工驻点的选择，器材准备，施工机具准备、检修、障碍物处理及协议，占地赔偿，施工复测、编制施工组织设计和施工计划及施工技术设计，进行技术培训、新技术科研试验，施工图技术交底等。
1.1现场调查（接桩）设计单位按施工断面图进行现场定位，施工单位派人现场对线路所定的里程桩、杆位桩、方向桩和辅助桩进行现场交接。
现场接桩人员应进行现场调查，为的是了解现场情况以便顺利施工，现场调查的主要事项如下：⑴了解沿线地形、地貌以及各种地形（山地、丘陵、平原、沼泽等）的分布围。
记录各杆塔所处地形能否满足组立杆塔的需要（如不能可要求设计单位移设杆塔位），以便考虑组立杆塔的吊装方法和紧线、放线区段及安放点。
⑵对山区的各个塔位应调查其能否满足杆塔堆放与所占场地的地形，以及需要开挖平整场地的工作量。
⑶了解沿线杆塔位置的地质情况，以便考虑开挖基础的施工方法或采取爆破施工的可能性。
⑷调查了解浇制混凝土基础的水源分布情况、水质情况。
⑸调查了解沿线路交叉跨越情况，以便考虑搭设跨越架的型式和高度。
⑹跨越河流时，应调查水流速度、水深。
对季节性河流应了解涸水期、来水期等，以便考虑架线方法。
⑺调查线路附近地上、地下障碍物情况，以便考虑土石方开挖、爆破的主要措施和放线时应防止导线磨损的措施。
⑻调查电力线、通讯线的路径及交叉跨越电力线路停电的可能性、允许停电时间，以便与线路施工协调配合，安排施工有关工序的进度和应采取的措施。
⑼调查线路附近需要砍伐的树木种类、高度以及需要拆迁房屋的问题和沿线青苗分布面积及杆塔占地面积，以便进行障碍物的清理和赔偿。
架空线路施工方案
架空线路施工方案宣化化工厂3５kｖ架空线路施工方案目录一。
概况二。
施工前准备三。
施工程序流程图四。
施工方法五。
质量与安全一。
概况本工程项目,是利用宣炼可油液化中的丙烯为主要原料建设年产一万吨硝铵原料装置。
化工厂35kｖ输电线路是该厂的主要电源线路,线路由榆林开关站经人头山到化工厂3５kv变电所，全程约2８km，设计投资34７万元.化工厂,３5kv输电线路工程包括改线工程和新建线路工程两部分。
改线工程将原一、二回从热电厂出线侧５#杆至高新建设区1０#杆拆除,新架设一条双回路共杆线路，绕过化工厂区再接上荆宝一、二回线路。
新建线路工程由××３5千伏变电所(待建)建设一线路顺1号站一、二回线路走向至榆林开关站。
本工程线路全长28公里，其中双回路1５公里,全线路共杆基1４2基,其中铁塔３7基(改线工程１4基,新建工程１3基)，焊接凝土杆35基，包括转角耐张龙门杆１7基,直线杆18基。
全线路工程的完成,需拆除原有3５千伏线路约３.9公里,包括改线工程将原一、二回路从5#杆约1。
2公里，新建工程在6#杆处无法跨8号站至国防工程35千伏线路,需将其路拆除1。
５公里．本工程地形复杂高差大，施工条件较差，全线路通过深草山地弹高山松林，最大地形高差50米以上,通过松林0。
5公里，山坡草地1.5公里,全线路经过跨越高低压线路十多处，铁路公路1处，河流、水塘２处。
二,施工前的准备施工前技术人员向施工班组作技术交底，组织学习施工图，施工验收规范和质量标准，介绍施工程序、施工方法和安全技术措施,使施工班组在施工前掌握施工要求，保证施工顺利正常进行。
施工人员在施工前要熟悉施工现场,施工线路、地形条件,作到心中有数。
施工前根据需要的工具和材料进行认真检查,必符合质量和安全要求，铁塔在施工组立前，先进行予组装,检查合格后再运施工现场。
三,施工程序流程图(见附图）四，施工方法１。
原材料及器材检验架空电力线路使用的线材，不得有松股.交叉。
图文详解架空输电线路铁塔基础施工
图文详解架空输电线路铁塔基础施工来源：输配电线路 ID：shudianxianlu电力人技术俱乐部：200037175电力安装施工联盟群：453779584电力人物资采购联盟群：436576602电力人电力新能源联盟：562616224申请格式：城市名称-公司名称(电气工程师行业职称)1基础施工的一般流程2施工准备2.1 工器具准备（1）选用适合工程使用的测量仪器，包括经纬仪（全站仪）、钢卷尺、塔尺、花杆、水平尺、科学计算器等，此外还要准备小钉子、细绳（白色）、油漆（红色）、锤子、铅锤等辅助材料；（2）配齐基坑开挖、回填、基础浇制、接地沟开挖及回填用的各种工具；（3）配备作业人员的安全用具。
2.2 技术准备（1）测量仪器和量具应在检测有效期内，使用前必须进行检查与校正，符合计量要求；（2）测量人员应经专业培训，具备相应从业资格，持证上岗。
3线路复测复测的工作内容包括：（1）按设计断面图，核对现场桩位是否与设计图相符；（2）校核直线与转角度；（3）校核杆位高差和档距；（4）校核交叉跨越位置和标高；（5）校核风偏影响点；（6）对杆塔位进行全面校核，包括：基础保护范围，杆塔位基础的高差，特殊地形应测量塔位断面，最终确认杆塔位是否可行，为分坑提供资料；注：复测完成后，应填写路径复测记录表和被跨越物及地形凸起点测量记录表，并提交完整的复测报告。
对于复测中发现的问题，会同设计单位，及时对原设计进行纠正或更改。
4基础分坑架空输电线路基础分坑放样测量是根据定位的中心桩位及基础类型依照设计图纸规定的尺寸进行坑口放样工作。
也就是根据设计要求确定各塔杆腿基础砼中心及设计基准面高（包括基础尺寸）。
5基坑、接地沟开挖（1）基坑开挖时，应保护好杆塔中心桩和复测时所钉的辅助桩。
杆塔基础的坑深以设计给出的洞底标高为准，洞底标高以杆塔中心桩顶面为基准；（2）对于坑底不等高的转角塔、高低退基础的基坑，挖坑时应认真核对方位，防止挖错；（3）基础开挖应按设计施工，挖出的泥沙应远离坑口1m以上放置，防止抛土回落坑内；基坑过深时，要有专人监护，并采取措施防止坑壁坍塌；（4）杆塔基础坑深的允许偏差为+100mm、-50mm，坑底应平整。
图文解析架空输电线路导、地线压接施工工艺
图文解析架空输电线路导、地线压接施工工艺01架空线路对导、地线的要求1.1 架空线路对导、地线的基本要求△ 导线必须要有良好的导电性能。
△ 导、地线应有在架设中承受自重、风压、冰雪荷载的能力。
△ 架空导、地线还应具备抵御自然界空气中有害气体侵蚀的抗腐蚀性能。
△ 导线通常由铝、钢、铜等材料组成，多采用绞合的多股导线，典型为钢芯铝绞线；地线采用镀锌钢绞线或铝包钢绞线。
1.2 导、地线连接与工程质量的关系△ 对工程施工质量的影响△ 对放线施工安全的影响△ 施工整体外观质量的影响△ 压接质量对工程的进度及工程成本的影响1.3 导、地线连接质量对线路运行的影响连接质量达不到要求，影响线路正常运行时的供电质量和供电的连续性。
接续管的接触电阻过大，线路运行的能耗过大；导致供电稳定性及供电连续性的下降。
1.3.2 导、地线质量对运行的影响连接的机械性能是否满足设计的要求，将直接影响线路的正常、安全稳定的运行。
发热，会直接导致接头处的机械强度下降。
强度不满足设计的规程的要求，在线路遇到其它外界影响时，导线断线的机会增大。
02压接施工的基本工艺要求2.1 导、地线压接施工的工艺流程导、地线压接的方法：压接施工工艺流程2.2 导、地线连接施工的基本要求1、不同生产厂家、不同金属、不同规格、不同绞制方向的导线或地线架空严禁在一个耐张段内连接使用。
2、压接施工的操作，应由经过专业培训并考试合格的专业人员进行。
3、连接金具（接续管及耐张线夹等）必须使用现行规范、标准的电力金具配套连接。
4、握着强度不得小于导线保证计算拉断力的 95%。
5、切割导线铝股时严禁伤及钢芯。
6、连接前必须将导线或地线上连接部分的表面、连接管内壁以及穿管时连接管可能接触到的导线表面用汽油清冼干净。
7、钳、液压连接导线时，导线在清洗后应涂上导电脂，应保留导电脂进行连接。
8、连接金具与耐张线夹出口间的距离不小于15m，连接金具出口与悬垂线夹中心的距离不小于5m，连接金具出口与间隔棒中心的距离不小于0.5m。
架空工程工艺图解
未完…………….
更多精练易懂的施工图解及动画讲解视频，通信与广电实务的宝贵资料，纯干货，请联系
QQ：2877464382
小店：
/item.htm?id=43881165601
本店特色：
1、不同于一般培训机构或网上流传的精华考点总结（九阴真经）
2、秒记口诀（利用天马行空的联想，帮助记忆）
3、各种施工动画讲解视频，生动形象，让专业名词不再是障碍，易于记忆。
4、线路工程、管道工程、设备安装工程的工艺图解，图文并茂，展现施工流
程，让你彻底抛弃繁琐冗长的文字。
5、案例专题分析（双代号网络图，工期费用索赔，线路工程，管道工程，设
备安装工程等专题）。
6、网络辅导。
购买后会被邀请加入内部VIP培训群，学习过程中有疑问可随
时提出，亦可一对一交流，店主也会一直与考友共同学习，争取随时解答各老友的疑问。
7、各大培训机构的讲课视频及押题（张毅、袁立云、张永刚等），2014的视
频全部齐全，2015的视频会陆续更新。
8、附送公共课各培训机构视频课件资料！。
架空输电线路的施工工艺流程
架空输电线路的施工工艺流程输电线路的建设工作分为：准备工作、施工安装、工程验收。
施工安装是将输电线路的各个组成部分按设计图纸的要求进行安装作业，包括：土石方、基础、杆塔、架线、接地装置等五个工序，通常将这五个工序又综合成三大基本工序：基础、杆塔、架线。
准备工作根据审定后的施工图纸及现场情况，在开工前应做好充分准备工作，其主要工作内容包括：现场调查（接桩），工程指挥部、材料站、施工驻点的选择，器材准备，施工机具准备、检修、障碍物处理及协议，占地赔偿，施工复测、编制施工组织设计和施工计划及施工技术设计，进行技术培训、新技术科研试验，施工图技术交底等。
1.1现场调查（接桩）设计单位按施工断面图进行现场定位，施工单位派人现场对线路所定的里程桩、杆位桩、方向桩和辅助桩进行现场交接。
现场接桩人员应进行现场调查，为的是了解现场情况以便顺利施工，现场调查的主要事项如下：?⑴了解沿线地形、地貌以及各种地形（山地、丘陵、平原、沼泽等）的分布范围。
记录各杆塔所处地形能否满足组立杆塔的需要（如不能可要求设计单位移设杆塔位），以便考虑组立杆塔的吊装方法和紧线、放线区段及安放点。
⑵对山区的各个塔位应调查其能否满足杆塔堆放与所占场地的地形，以及需要开挖平整场地的工作量。
⑶了解沿线杆塔位置的地质情况，以便考虑开挖基础的施工方法或采取爆破施工的可能性。
⑷调查了解浇制混凝土基础的水源分布情况、水质情况。
⑸调查了解沿线路交叉跨越情况，以便考虑搭设跨越架的型式和高度。
⑹跨越河流时，应调查水流速度、水深。
对季节性河流应了解涸水期、来水期等，以便考虑架线方法。
⑺调查线路附近地上、地下障碍物情况，以便考虑土石方开挖、爆破的主要措施和放线时应防止导线磨损的措施。
⑻调查电力线、通讯线的路径及交叉跨越电力线路停电的可能性、允许停电时间，以便与线路施工协调配合，安排施工有关工序的进度和应采取的措施。
⑼调查线路附近需要砍伐的树木种类、高度以及需要拆迁房屋的问题和沿线青苗分布面积及杆塔占地面积，以便进行障碍物的清理和赔偿。
架空输电线路的施工工艺设计流程
架空输电线路的施工工艺设计流程一、前期准备1.各项技术准备：包括施工方案论证、施工图纸设计、工程量清单的测算等。
2.项目组织准备：安排项目经理、工程师、技术员等相关人员，并确定各人员职责和任务分工。
3.资材准备：根据工程需求和设计要求，进行材料的采购准备。
二、材料采购1.宽波束天线：根据设计要求，选择具有优良性能的天线，并保证其供货时间和数量满足施工需求。
3.辅助设备：包括绝缘子、附件、工具、机械设备等。
三、典型工序设计1.基础施工工序：包括找平地基、基坑挖掘、钢筋安装、混凝土浇筑等。
2.轻型铁塔安装工序：包括铁塔安装、观测塔修建等。
3.跨越线路施工工序：包括导线张拉、绝缘子安装、牵引避雷器安装等。
4.铺设地线和引下线工序：包括地线铺设、线夹的安装、引下线的安装等。
四、施工组织设计1.安全技术准备：编制施工现场安全管理计划，制定安全操作规程，配备必要的安全设备。
2.施工进度控制：制定施工进度计划，明确各项工程任务的时间节点，进行施工进度的监控和调整。
3.人力资源管理：根据施工需求，合理配置人力资源，确保施工进度和质量。
4.质量控制：建立质量控制体系，对施工工艺进行质量控制，确保施工质量符合要求。
五、监测与验收1.监测：在施工过程中，对关键节点进行监测，包括基础施工的监测、线路张拉的监测等，及时发现和解决施工中的问题。
2.验收：在施工结束后，对整个工程进行验收，检验工程验收标准是否符合设计要求，以及工程质量是否达到要求。
总结：架空输电线路的施工工艺设计流程包括前期准备、材料采购、典型工序设计、施工组织设计及监测与验收等环节。
通过合理的工艺设计和组织管理，可以确保架空输电线路施工的顺利进行，并保证工程质量达到要求。
同时，不断进行监测和验收，能够及时发现和解决施工中的问题，从而保证工程的安全性和可靠性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
架空输电线路的施工工艺流程
输电线路的建设工作分为：准备工作、施工安装、工程验收。
施工安 装是将输电线路的各个组成部分按设计图纸的要求进行安装作业 ，包 扌舌：土石方、基础、杆塔、架线、接地装置等五个工序，通常将这五个 工序又综合成三大基本工序：基础、杆塔、架线。
根据审定后的施工图纸及现场情况，在幵工前应做好充分准备工 作，其主要工作内容包括：现场调查（接桩），工程指挥部、材料站、 施工驻
点的选择，器材准备，施工机具准备、检修、障碍物处理及协施工安
董
工
程
蛉
牧
•基础工程 一ff 接地I 里设 —*杆塔施工 材料运辎一1
•*隍藏工程軽收 ------- d 中何验收亠f 竣工验收 谕配电绞詔 准备工作 I
议，占地赔偿，施工复测、编制施工组织设计和施工计划及施工技术设计，进行技术培训、新技术科研试验，施工图技术交底等。
1.1现场调查（接桩）
设计单位按施工断面图进行现场定位，施工单位派人现场对线路所定的里程桩、杆位桩、方向桩和辅助桩进行现场交接。
现场接桩人员应进行现场调查，为的是了解现场情况以便顺利施工，现场调查的主要事项如下：
⑴了解沿线地形、地貌以及各种地形（山地、丘陵、平原、沼泽等）的分布范围。
记录各杆塔所处地形能否满足组立杆塔的需要（如不能可要求设计单位移设杆塔位），以便考虑组立杆塔的吊装方法和紧线、放线区段及安放点。
⑵对山区的各个塔位应调查其能否满足杆塔堆放与所占场地的地形，以及需要幵挖平整场地的工作量。
⑶了解沿线杆塔位置的地质情况，以便考虑幵挖基础的施工方法或采取爆破施工的可能性。
⑷调查了解浇制混凝土基础的水源分布情况、水质情况。
⑸调查了解沿线路交叉跨越情况，以便考虑搭设跨越架的型式和高度。
⑹跨越河流时，应调查水流速度、水深。
对季节性河流应了解涸水期、来水期等，以便考虑架线方法。
⑺调查线路附近地上、地下障碍物情况，以便考虑土石方幵挖、爆破的主要措施和放线时应防止导线磨损的措施。
. 专业word可编辑
⑻调查电力线、通讯线的路径及交叉跨越电力线路停电的可能性
允许停电时间，以便与线路施工协调配合，安排施工有关工序的进度和应采取的措施。
⑼调查线路附近需要砍伐的树木种类、高度以及需要拆迁房屋的问题和沿线青苗分布面积及杆塔占地面积，以便进行障碍物的清理和赔
偿。
图地形地貌
1.2材料点选择
1.2根据施工预算中给定的运输半径及便于施工减少二次运输的里程来
选择材料点（施工驻点）。
材料点的选择应靠近公路、运输方便、通讯便利、地势较高的地方，应远离村屯（考虑防盗）的地方。
1. 3备料加工
11现在施工单位都以效益为中心，人工费用所占比例也较大，如果工器具、材料跟不上而造成窝工，其损失十分大。
虽然现在基本上不是买方市场，但各厂的产品质量、价格、工期、技术水平、售后服务有一定差距，要经过仔细比较，货比三家。
需要加工的部件，也要及早落实材料，整理好图纸，落实好加工单位。
制定好物资供应计划，按各施工阶段及时将材料加工统一平衡分配
到施工队，应规定出物资、材料和加工供应时间表。
1.4施工复测
1.4施对线路进行部分复测、杆塔基础分坑、基础操平，以及施工所需要的其它测量工作。
其主要内容如下：
⑴复测设计勘定的杆塔中心桩的位置，在进行基础分坑测量之前对
设计勘定的杆塔中心桩进行复测。
如偏差超过以下规定时应查明原因予以纠正。
具体要求：
①以设计勘测定的两相邻直线桩为基准，其垂直线路方向偏差不应大于50mm。
②测量使用的仪器和工具，在使用前应检查校正。
量距用的绳尺、钢尺
应全面检查其差度是否符合计量标准，以免量距发生错误
③废置的桩位应拔掉以免误认为是杆塔中心桩造成施工错误。
④辅助桩应固定牢固。
对易碰损的桩应加以保护，以防松动或施工
中改动、碰动。
⑤测量用的塔尺接口应牢固，以防塔尺下坠造成测距错误。
扶塔尺
人员应注意附近咼压线路以防塔尺接触带电体造成伤害
⑥操作仪器人员不得离幵仪器以免仪器被风吹倒损坏
图线路复测
2施工安装
施工安装应在有关监理部门的监理下进行。
是将输电线路的各个组成部分按设计图纸的要求进行施工安装作业。
施工安装包括基础施工、杆塔组立、架线、接地、线路防护等工序。
除了材料运输外，其它工序一环扣一环，相互影响，其直接关系到施工成本、安全、质量。
2.1工地运输
2.工地运输是指将施工用的器材、机具及施工现场临时建筑材料、生活用品运至驻点；将杆塔、线材、金具、绝缘子等材料从仓库运到施工杆位的中、小型运输。
此项任务工作量大、运输条件差、使用人力多。
运输的及早顺利完成，对整个工程施工进展有很大关系。
如运输调度不当，不是急用先运，甚至发错、遗漏，就会发生停工待料等情况。
图铁塔运输
2.2基础施工
2
图基础模板支护
基础施工包括分坑、土石方幵挖和埋放地盘、拉盘和现场浇制混泥土基础等。
它属于隐蔽工程，如有偏差或不符合要求，将影响杆塔质量，甚至发生倒杆事故。
基础施工土方量大，往往外包，建设单位却要作专项现场验收。
而对施工单位属于前期工程，人员不齐，容易疏于监管。
基础施工常遇到地质情况和设计不一或流沙等意外情况，这时要会同设计部门紧急处理。
总之，落实责任制十分重要。
2.3杆塔组立
2 本工序根据杆塔是电杆还是铁塔，施工方法有较大区别，一般可分为
组立杆塔和调整两部进行，钢筋混凝土杆还应先进行排杆焊接。
(1)排杆焊接。
如采用整根钢筋混混凝土电杆时，不需要焊接。
一般使用的①300mm或①400mm等径杆，均分段制成不同长度。
施工时需排齐数段电杆，在现场焊接成所需要的长度。
(2)立杆或立塔。
它是线路施工中主要的一道工序，有整体起立和分解组立两种。
分解组立可先进行部分组装，也可以边组装边起吊；整体起立的杆塔均在起立前进行地面组装，故施工时，可分为组装和立杆塔两步进行。
(3)调整杆塔。
杆塔组立后，可能因组立时的误差，也可能由于拉线盘走动、埋土未夯实、基础下沉等原因，导致杆身倾斜或者横担扭歪等。
这些偏差
必须在架线前纠正。
同时，还要调整杆塔上装置，包括固件的紧固等，以确保施工质量。
2.4架线2.4架线包括导线、地线的放线、紧线及附件安装。
放线前应先做好准备工作，如线盘设置、每基杆塔挂放线滑轮，调整耐张杆的拉线和加补强拉线，搭设交叉跨越架，备齐导线紧线工具和导线、地线连接根据等。
图架线施工
图附件安装
2.5接地工程
2.5接地
接地装置的施工，包括埋设接地刚带和其它接地设施，测量接地电阻值，将架空地线与接地体接通。
图接地施工
2.6设施保护
2.6防护设施
少数犯罪分子把偷盗线路器材作为生财之道，引起很多人为倒杆塔、断线路、偷接地线等重大事故或隐患。
所以在铁塔下部都要装防盗螺栓，拉线也要采用防盗措施。
为方便线路运行及安全，线路还需要安装杆号牌，提示牌及警示牌等。
图防盗螺栓安装
3工程验收及移交
工程验收包括隐蔽工程验收、中间验收及竣工检验三项工作。
完成竣工验收后就可以幵展竣工试验，线路投运后将进行竣工资料的移交。
3.1隐蔽工程验收
3.架空输电线路的隐蔽工程的验收检查应在隐蔽前进行。
隐蔽工程验收
I
应包括下列内容：
(1) 基础坑深及地基处理情况。
(2) 现浇基础中钢筋和预埋件的规格、尺寸、数量、位置、底座断面尺寸、混凝土的保护层厚度及浇筑质量
(3) 预制基础中钢筋和预埋件的规格、数量、安装位置，立柱的组装质量。
(4) 岩石及掏挖基础的成孔尺寸、孔深、埋入铁件及混凝土浇筑质量。
(5) 灌注桩基础的成孔、清孔、钢筋骨架及水下混凝土浇灌；
(6) 液压连接的接续管、耐张线夹、引流管等的检查应包括下列内
容：
(a) 连接前的内、外径，长度；
(b) 管及线的清洗情况；
(c) 钢管在铝管中的位置；
(d) 钢芯与铝线端头在连接管中的位置。
(7) 导线、架空地线补修处理及线股损伤情况；
(8) 杆塔接地装置的埋设情况。
(9) 基础防腐情况检查。
3.2中间验收
中间验收应按基础工程、杆塔组立、架线工程、接地工程、线路防护设施分部工程完成后实施验收，也可分批进行。
3.3竣工验收
竣工验收应在隐蔽工程验收和中间验收全部结束后实施。
竣工验收检是对架空送电线路投运前安装质量的最终确认。
竣工验收除应确认工
程的施工质量外，尚应包括以下内容：
①线路走廊障碍物的处理情况；
②杆塔上固定标志；
③临时接地线的拆除；
④遗留问题的处理情况；
竣工验收除应验收实物质量外，尚应包括工程技术资料。
3.4竣工试验及资料移交
根据施工验收规范规定，经验收合格才能进行竣工试验，最后送电、升压、经24h （72h）试运行交付建设单位。
根据施工技术档案管理制度的规定，施工技术档案由各主管部门汇集整理，应移交技术档案部门一份，长期保管使用。
