发动机冷却系的组成和工作原理
发动机冷却系构造和工作原理
类型
横流式 纵流式
散热器芯
管片式
扁管 圆管
管带式 材料：导热性好的黄铜制造，现在也多采用铝制散热器。
4-1-4散热器盖
散热器盖(水箱盖）：水箱的加水口防止水箱中冷却液膨胀溢出。
结构：设置有压力阀和真空阀，都是在弹簧作用下的常闭单向阀
空气阀在散热器内气压下降时，与大气相通，防止散热器芯管被大 气压坏。 蒸汽阀一般在散热器内压力达到一定值时，阀门开启，部分水蒸气
一、概述
1、可燃混合气燃烧时气缸内气体温度很高。直接与高温气体接触的机件若不及时加以冷却，则其 中运动件会因受热膨胀而破坏正常间隙，或因润滑油在高温下失效而卡死；机件会因高温其机械强 度降低甚至损坏。因此，为保证发动机正常工作，必须对在高温条件下工作的机件加以冷却。
不足
1、气缸内充气量减少 2、爆燃 3、加速机件磨损
4、冷却强度调节装置
作用：发动机因使用条件经常改变，冷却强度也必须随之改变，才能保证发动机经常在最有利的 温度下工作。
冷车暖机时，冷却强度要小
发
动
机
冷却强度调节必须具有
使
用
条
件
夏季天热时，散热慢，冷却强度要大
4-1-1节温器
1、什么是节温器？
冷却强度调节装置（开关）
2、节温器及冷却液的循环路线：大多数发动机采用装在气缸盖出水口处的蜡式节温器来 改变冷却液的循环路线和流量达到根据水温自动调节冷却强度的目的。
节温器、风扇 离合器、百叶
窗
水温表、水 温传感器
4-1-1冷却装置之水泵
1、作用：对冷却液加压使之在冷却系中加速循 环流动
2、工作原理：当叶轮旋转时，水泵中的冷却液被轮叶带 动一起旋转，并在本身的离心力作用下，向外甩出产生压 力然后经壳体上与叶轮成切线方向的出水管压送到发动机 的水套内。 叶轮中心处由于冷却液被甩出而压力降低，散热器中的冷 却液经进水管吸进叶轮中心处。
冷却系的工作原理
冷却系的工作原理冷却系统是车辆引擎中不可或缺的一部分，它的主要作用是保持引擎的温度在一个合适的范围内，以确保引擎能够高效运转。
冷却系统通常由水泵、散热器、风扇、水箱、冷却液和管道等部件组成。
下面我们来详细了解一下冷却系统的工作原理。
首先，冷却系统的工作原理是基于热传导和自然对流的物理原理。
当引擎运转时，会产生大量的热量，如果没有冷却系统来散发这些热量，引擎很快就会过热而损坏。
因此，冷却系统的主要任务就是将引擎产生的热量带走，保持引擎的温度在一个安全范围内。
其次，冷却系统的工作原理是通过循环冷却液来实现的。
冷却液首先通过水泵被抽送到引擎周围，吸收引擎产生的热量，然后流入散热器。
在散热器中，冷却液与外界空气进行热交换，将热量散发出去，然后再被泵送回到引擎周围，循环往复。
同时，风扇的作用是在慢速行驶或怠速状态下增加空气流动，增强散热效果。
另外，冷却系统的工作原理还涉及到了冷却液的特性。
冷却液通常是一种抗腐蚀、抗冻和抗沸腾的混合液体，它能够在不同温度下保持稳定的物理性质，以确保引擎在各种工况下都能得到有效的冷却。
最后，冷却系统的工作原理也需要注意保持系统的密封性。
冷却系统中的管道、连接件和密封圈都需要保持完好，以防止冷却液泄漏，影响冷却效果。
同时，冷却系统的冷却液需要定期更换，以保持其良好的冷却性能。
总的来说，冷却系统的工作原理是通过循环冷却液、热交换和保持密封性来实现的。
只有当这些方面都得到有效的保障，冷却系统才能够正常工作，确保引擎的正常运转。
因此，对于车辆的冷却系统，我们需要定期检查和维护，以确保其能够始终保持良好的工作状态。
冷却系统工作原理及发动机高温故障常见原因
四 案例分析
案例二：水温高
车辆信息：
发动机型号 故障日期
--------
发动机编号 故障里程（KM）
F000779 5200
反映情况：车辆水温高有反水现象，且先后出现3次故障，检 修车辆更换节温器、副水箱、水泵后高温故障并未排除。之后 检修全车管路及整机情况并更换节温器及水温传感器，3月15 日再次出现高温情况。 原因分析：拆解发现气缸盖与缸体之间出厂时并未压实缸垫， 2、3缸处缸垫被冲坏，缸盖及缸体处有明显凹凸不平缺陷。
四 案例分析
案例三：某车辆行驶较长时间后，发动机水温过高
故障分析：进行冷却系统基本检查没有发现异常，更换节温器 、散热器盖以及散热器后故障依旧。检查散热器风扇电气部分 ，电子风扇温控系统正常，用故障诊断仪检测，发动机数据流 中除了水温值偏高外，其他参数都在正常范围内。但风扇持续 运转时间明显过长，后发现散热器两个风扇旋转方向相反（一 只风扇导线接反）。 原因分析：风扇旋转方向错误，风扇将发动机内的热空气向外 吹出，与另一只正常旋转的风扇吸入空气的风向相反，因此两 股气流相互抵消（散热器风冷不够）。发动机长期运行后，引 起发动机水温过高。。
整车冷却系统组成图（左视图）:
副水箱布置在冷却系统管 路最高点。副水箱开启压 力0.12MPa，超过此压力 值，副水箱盖会开启泄压 。
二 冷却系统工作原理
整车冷却系统组成图:
发动机回水 管（散热器 出水管）
发动机 补水管
发动机回水 管（散热器 出水管）
发动机 除气管
发动机出水 管（散热器 进水管）
11 发动机
点火时间早或晚
12 发动机
混合气过稀，燃烧速度慢，在做功中燃烧放出的热量增加。
四 案例分析
发动机冷却系统工作原理
发动机冷却系统工作原理
发动机冷却系统是保持发动机工作温度在适宜范围内的关键装置。
它通过循环冷却液来吸热和散热，以防止发动机过热并保护发动机的寿命。
发动机冷却系统的工作原理如下：
1. 冷却液循环：冷却液通过发动机内部的冷却水道循环。
发动机内部有一系列通道和管道，冷却液从发动机底部进入，通过散热器和水泵的帮助，再次流回发动机上部，形成闭合循环。
2. 吸热：当发动机运转时，燃烧室内产生大量热量。
发动机冷却液经过散热器，与冷却风或外界空气进行热交换。
冷却液吸收发动机排放出的热量，使发动机温度降低。
3. 散热：冷却液流经散热器后，传递给外界空气或通过风扇进行风冷。
散热器内部有许多狭长的管道，增加散热面积以增强散热效果。
热量被散热器带走后，冷却液重新循环以吸热。
4. 压力控制：发动机冷却系统中的冷却液被保持在一定的压力下。
这有助于提高沸点，提供更高的沸腾点，以维持冷却系统的稳定性。
冷却液会通过通风孔或冷却液蒸汽压力阀释放多余热量，保持系统的稳定工作状态。
发动机冷却系统的设计和工作原理可以根据不同类型的发动机和使用条件有所不同，但目标始终是确保发动机的温度处于安全且可控制的范围内。

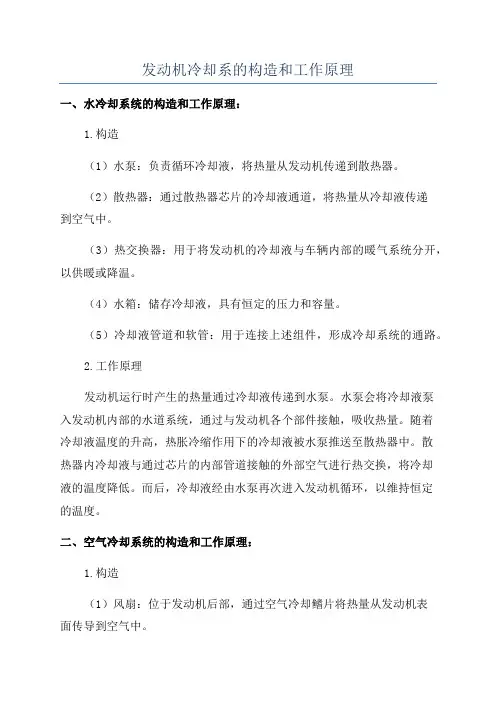

发动机冷却系的构造和工作原理
发动机冷却系的构造和工作原理一、水冷却系统的构造和工作原理：1.构造（1）水泵：负责循环冷却液，将热量从发动机传递到散热器。
（2）散热器：通过散热器芯片的冷却液通道，将热量从冷却液传递到空气中。
（3）热交换器：用于将发动机的冷却液与车辆内部的暖气系统分开，以供暖或降温。
（4）水箱：储存冷却液，具有恒定的压力和容量。
（5）冷却液管道和软管：用于连接上述组件，形成冷却系统的通路。
2.工作原理发动机运行时产生的热量通过冷却液传递到水泵。
水泵会将冷却液泵入发动机内部的水道系统，通过与发动机各个部件接触，吸收热量。
随着冷却液温度的升高，热胀冷缩作用下的冷却液被水泵推送至散热器中。
散热器内冷却液与通过芯片的内部管道接触的外部空气进行热交换，将冷却液的温度降低。
而后，冷却液经由水泵再次进入发动机循环，以维持恒定的温度。
二、空气冷却系统的构造和工作原理：1.构造（1）风扇：位于发动机后部，通过空气冷却鳍片将热量从发动机表面传导到空气中。
（2）散热器鳍片：增加表面积，促使空气流经发动机表面以增加散热效率。
（3）进气口：用来引导冷空气进入散热器。
2.工作原理发动机工作时，通过活塞的运动将热量传递到发动机外壳上。
空气冷却系统下，发动机外壳上表面积较大的鳍片会增加散热面积，使热量更容易散发到周围空气中。
同时，风扇通过不断旋转，将冷空气吹向发动机表面，增加散热效果。
需要注意的是，空气冷却系统通常适用于小型发动机或者特殊工况下的特殊发动机，而水冷却系统广泛应用于大多数汽车和机械设备中。
综上所述，发动机冷却系统的构造和工作原理旨在通过水冷却或空气冷却的方式，将发动机产生的热量有效散发出去，保持发动机在合适的温度范围内运行，以提高发动机效率、延长使用寿命，确保发动机的正常工作。
不同类型的发动机冷却系统有其各自的特点和适用范围，具体选用哪种方式需根据不同的使用环境和需求来决定。
汽车冷却系统工作原理
汽车冷却系统工作原理
汽车冷却系统是汽车发动机正常运行的关键部件，它的工作原理是通过循环冷
却液来帮助发动机保持适当的工作温度，防止发动机过热损坏。
下面我们将详细介绍汽车冷却系统的工作原理。
首先，冷却系统由水泵、散热器、风扇、恒温阀和冷却液组成。
当发动机运转时，水泵会将冷却液从散热器中抽出，经过发动机散热后再回到散热器中。
散热器是通过散热片将热量散发到空气中，从而冷却冷却液。
而风扇则会在发动机温度过高时启动，加快空气流动，增加散热效果。
其次，恒温阀是冷却系统中的一个重要部件，它能够根据发动机的工作温度自
动调节冷却液的流动速度，确保发动机在适当的温度范围内工作。
当发动机温度过高时，恒温阀会增加冷却液的流动速度，以加快散热效果；而当发动机温度过低时，恒温阀会减小冷却液的流动速度，以提高发动机的工作温度。
最后，冷却液在整个冷却系统中起着至关重要的作用。
它不仅能够吸收发动机
产生的热量，还能够防止冷却系统内部的金属部件生锈腐蚀。
因此，定期更换冷却液是保持冷却系统正常工作的关键。
总的来说，汽车冷却系统通过循环冷却液、散热器、风扇和恒温阀等部件，帮
助发动机保持适当的工作温度，防止过热损坏。
了解冷却系统的工作原理，对于保障汽车发动机的正常运行至关重要。
希望本文能够帮助读者更好地了解汽车冷却系统的工作原理，从而更好地维护和保养汽车。
汽车发动机冷却系统作用组成及工作原理
汽车发动机冷却系统作用组成及工作原理汽车发动机冷却系统是为了维持发动机工作温度在适当范围内，保证其正常运转而设计的一个重要系统。
它通过循环冷却液来吸收发动机产生的热量，将热量带走，以保持发动机在适当的工作温度范围内。
发动机在高温工作的情况下，不仅会导致效率下降，还可能发生损坏。
发动机冷却系统通常由以下几个主要部分组成：1.发动机：包括汽缸、活塞、缸套等组件，是冷却系统的热源。
2.水泵：水泵是冷却系统的主要部件，它负责循环泵送冷却液。
水泵通常由离心泵构成，通过驱动装置带动叶轮旋转，从而产生向外射出的离心力。
3.散热器：散热器是将冷却液中的热量散发到空气中的装置。
它由一系列平行分隔的导热管和散热片组成。
当汽车行驶时，通过风的流动，空气会经过散热器散发热量，使冷却液降温。
4.冷却液：冷却液是一种特殊配方的液体，通常由水和抗冻剂混合而成，具有良好的导热性和抗冻性。
冷却液循环流经发动机和散热器，吸收发动机的热量，并通过散热器将热量散发出去。
5.热交换器：一些大型车辆的发动机冷却系统中还配备有热交换器。
热交换器是一种通过空气或其他流体和冷却液进行热量交换的设备，用于提高冷却系统的效率。
发动机冷却系统的工作原理如下：1.发动机工作时，产生大量的热量，导致温度上升。
2.水泵被发动机驱动，将冷却液从冷却液箱中抽取到发动机内部。
3.冷却液通过发动机散热器壳体中的热交换管，吸收发动机的热量。
4.冷却液在散热器中流动，通过与空气的接触，将热量散发到空气中，从而降低冷却液的温度。
5.经过散热后的冷却液重新进入发动机，继续吸收热量，形成循环。
6.当发动机温度过高时，冷却液会通过冷却液温度传感器发送信号给车辆控制系统，触发警告灯或报警器，并且控制系统也可以根据需要控制冷却系统的工作状态。
总之，汽车发动机冷却系统在汽车中起到至关重要的作用，它通过循环冷却液来吸收发动机产生的热量，并将热量散发到空气中，保持发动机在适当的工作温度范围内。
发动机三大冷却方式
发动机三大冷却方式发动机是汽车的核心部件之一，它产生巨大的热量需要及时散发出去，以保证发动机正常工作。
为了实现这一目标，发动机使用了不同的冷却方式。
本文将详细介绍发动机的三大冷却方式：空气冷却、液体冷却和油冷却，并分析它们的优缺点。
1. 空气冷却空气冷却是一种最简单和最早的冷却方式。
它基于自然对流和辐射原理，通过直接将空气流过发动机表面来散发热量。
在空气冷却系统中，发动机通常配备了散热器和风扇。
散热器位于发动机表面，由一系列排列有序的金属翅片组成。
当发动机运行时，空气流经翅片并带走热量。
风扇则用来增加空气流通量，提高散热效果。
空气冷却方式的优点包括成本低、结构简单、重量轻以及维护方便。
它适用于一些小型或低功率的发动机，如摩托车或飞机的发动机。
然而，空气冷却的散热效率相对较低，无法满足大功率发动机的需求。
同时，由于对流效应的限制，它在高温和高负载情况下容易出现过热问题。
2. 液体冷却液体冷却是目前最常见的发动机冷却方式。
它通过循环冷却液来吸收和散发热量。
液体冷却系统包括散热器、水泵、冷却液和风扇等组成部分。
在液体冷却系统中，冷却液经过发动机吸收热量后，通过水泵被抽入散热器。
散热器中的冷却液与空气接触，使热量被散发出去。
风扇的作用类似于空气冷却，增加了空气流通量，提高了散热效果。
液体冷却方式的优点是散热效率高，适用于各种功率的发动机。
它可以有效控制发动机的工作温度，避免过热。
同时，液体冷却还可以在寒冷环境下提供恒定的温度，确保发动机的正常启动。
然而，液体冷却方式也存在一些缺点。
首先，液体冷却系统相对复杂，需要额外的部件和管道，增加了成本和重量。
其次，冷却液需要定期更换和维护，否则可能会导致冷却系统故障。
此外，液体冷却系统的设计和安装也对散热效果有很大影响，需要合理选择和布置相关组件。
3. 油冷却油冷却是一种比较特殊的冷却方式，它主要应用于高性能发动机或特殊环境下。
与液体冷却类似，油冷却使用冷却油来吸收和散发热量。
公开课课件发动机冷却系统
汇报人：XX
汇报时间：
目录
• 发动机冷却系统概述 • 发动机冷却系统常见故障及原因分析 • 发动机冷却系统维护与保养 • 发动机冷却系统故障诊断与排除方法
目录
• 发动机冷却系统维修实例分析 • 发动机冷却系统新技术与发展趋势
01
发动机冷却系统概述
冷却系统的作用与重要性
02
更换节温器
01
检查节温器工作状况
如果节温器出现故障，如无法正 常开启或关闭，应及时更换。
冷却系统的清洗与除锈
清洗冷却系统
使用专用的清洗剂清洗冷却系统 ，以去除系统中的油泥、水垢和 其他杂质。
除锈处理
如果冷却系统中有锈蚀现象，可 以使用除锈剂进行处理，以防止 锈蚀扩大并影响冷却效果。
04
发动机冷却系统故障诊断 与排除方法
若节温器损坏，则更换节温器并检查相 关部件是否受损。
05
发动机冷却系统维修实例 分析
实例一：冷却液泄漏维修实例
故障现象
冷却液泄漏，导致发动机过热。
故障原因
冷却液管路老化、破裂或连接处松动。
实例一：冷却液泄漏维修实例
01
维修步骤
02
检查冷却液管路，确定泄漏 位置。
03
更换老化或破裂的冷却液管 路。
水泵故障
01
水泵轴承损坏
长时间运转或缺乏润滑导致轴 承磨损严重。
02
水泵叶轮破损
叶轮材料疲劳或受到异物撞击 导致破裂。
03
水泵密封失效
轴封或密封圈老化、磨损，导 致冷却液泄漏。
节温器故障
节温器卡滞
节温器内部结垢或异物卡滞，导致无法正常开启或关 闭。
节温器弹簧失效
汽车发动机的冷却系统及工作原理
汽车发动机的冷却系统及工作原理汽车发动机冷却系统是保证发动机在工作过程中保持适宜温度的重要部件，其主要作用是通过循环流动冷却剂来吸热、散热，防止发动机过热损坏。
下面将从冷却系统的组成、工作原理和常见问题三个方面来详细介绍汽车发动机冷却系统。
一、冷却系统的组成1.水泵：水泵是冷却系统的核心部件，它负责将冷却液从水箱中吸入，经过水管输送到发动机，然后再将热量带回水箱。
2.水箱：水箱通常位于发动机前部，负责储存冷却液，并对冷却液进行初次散热。
3.散热器：散热器位于水泵和水箱之间，由许多细小散热管组成的散热器芯片，通过空气对流来散发热量，将热量带走。
4.温控装置：温控装置主要包括温度传感器、水温表和风扇等，用于感测发动机水温，并根据水温的变化控制风扇的转速，提供散热操作。
5.节温器：节温器是控制冷却液进入散热器的装置，它根据冷却液的温度变化，调节冷却液的流量，以保持发动机处于适宜的工作温度范围。
二、冷却系统的工作原理1.冷却液从水箱中被水泵抽吸进入发动机水套，冷却液通过流经发动机水套的小径水管，与发动机金属表面接触，吸收发动机产生的热量。
2.热的冷却液通过发动机水套的大径水管流入到水箱中，此时通过水箱中的散热器芯片，通过空气对流来散发热量，使冷却液温度下降。
3.冷却的冷却液由于密度变小，会向上升起形成循环流动，在水箱中不断循环，从而实现对发动机的冷却。
4.当冷却液温度过高时，温控装置会发出信号，使风扇开始工作，通过对空气的吹送，加速散热器对冷却液的散热，以降低冷却液的温度。
5.当冷却液温度过低时，节温器会控制冷却液的流量，以保持发动机处于适宜的工作温度范围。
三、冷却系统常见问题及解决方法1.漏水问题：如果发现冷却液不断减少或有明显的漏水现象，可能是冷却系统出现漏水。
解决方法是找到漏水的地方，如水管接口等，进行修复或更换零件。
2.发动机过热：如果发现发动机温度过高，可能是冷却系统出现故障。
可以检查散热器是否堵塞，是否有足够的冷却液，以及风扇是否正常工作等。
