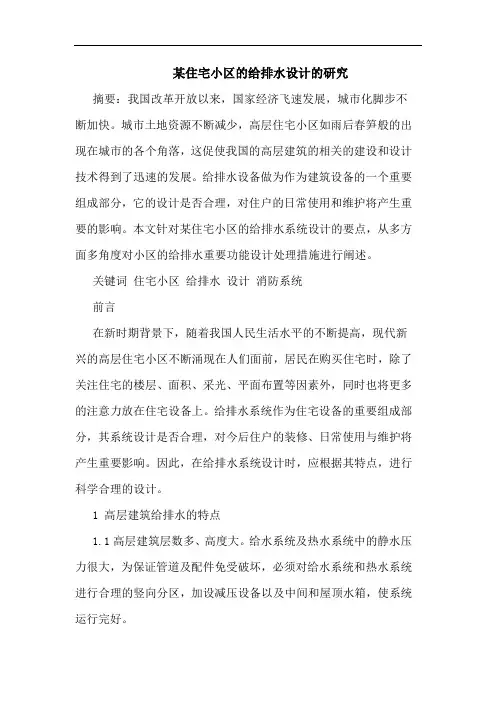

某住宅小区给排水设计
某住宅小区的给排水设计的研究摘要：我国改革开放以来，国家经济飞速发展，城市化脚步不断加快。
城市土地资源不断减少，高层住宅小区如雨后春笋般的出现在城市的各个角落，这促使我国的高层建筑的相关的建设和设计技术得到了迅速的发展。
给排水设备做为作为建筑设备的一个重要组成部分，它的设计是否合理，对住户的日常使用和维护将产生重要的影响。
本文针对某住宅小区的给排水系统设计的要点，从多方面多角度对小区的给排水重要功能设计处理措施进行阐述。
关键词住宅小区给排水设计消防系统前言在新时期背景下，随着我国人民生活水平的不断提高，现代新兴的高层住宅小区不断涌现在人们面前，居民在购买住宅时，除了关注住宅的楼层、面积、采光、平面布置等因素外，同时也将更多的注意力放在住宅设备上。
给排水系统作为住宅设备的重要组成部分，其系统设计是否合理，对今后住户的装修、日常使用与维护将产生重要影响。
因此，在给排水系统设计时，应根据其特点，进行科学合理的设计。
1 高层建筑给排水的特点1.1高层建筑层数多、高度大。
给水系统及热水系统中的静水压力很大，为保证管道及配件免受破坏，必须对给水系统和热水系统进行合理的竖向分区，加设减压设备以及中间和屋顶水箱，使系统运行完好。
1.2高层建筑的功能复杂，失火可能性大，失火后蔓延迅速，人员疏散及扑救困难。
为此，必须设置安全可靠的室内消防给水系统，满足各类消防的要求，而且消防给水的设计应“立足自救”，方可保证及时扑灭火灾，防止重大事故发生。
1.3高层建筑对防噪声、防震等要求较高，但室内管道及设备种类繁多、管线长、噪声源和震源多，必须考虑管道的防震、防沉降、防噪声、防水锤、防管道伸缩变位、防压力过高等措施。
以保证管道不漏水，不损坏建筑结构及装饰，不影响周围环境，使系统安全运行。
2 住宅小区的给水设计2.1给水方式的确定。
国内外建筑常用的加压供水设备分为：高位水箱供水、气压水箱供水以及无水箱变频泵供水。
这也是国内外高层建筑给水系统中普遍采用的几种形式。
某地小区住宅楼给排水施工图纸(全套)
某小区五层住宅楼给排水设计施工图（含中水）

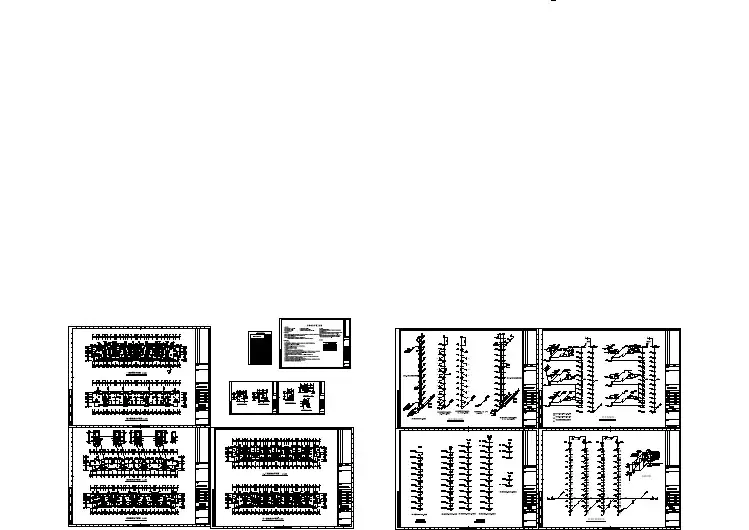

聊城市某小区11+1层框架结构住宅楼给排水设计CAD图纸
某住宅小区楼给水排水设计施工图纸
某小区住宅楼给排水_采暖_电气设计
河北衡水某小区15#住宅楼给排水、采暖、电气设计
燕 山 大 学
2013年6月
本科毕业设计
河北衡水某小区15#住宅楼给排水、采暖、电气设计
学院（系）：建筑工程与力学学院
专业：建筑环境与能源应用
学生姓名：
学号：
指导教师：
答辩日期：
燕山大学毕业设计任务书
学院：建筑工程与力学学院系级教学单位：建筑环境与能源应用系
本建筑的采暖系统采用分户热计量采暖系统，分高、低两个区进行采暖，并按高、低区各设两组下供下回式采暖总立管，分设在两个水暖管井中，采暖住宅室内系统采用分户热计量采暖系统中的水平双管同程系统（18层由于含有跃层，采用水平双管异程系统）。
本建筑的建筑给排水系统包括生活给水系统，生活污废水排水系统，雨水排水系统和消火栓消防系统的设计，使生活居住用水排水方便舒适，并保证了火灾发生时的安全灭火。
主
要
内
容
内容：根据给定建筑，完成如下内容：水暖系统，①确定设计参数及方案；②计算负荷，确定方案；③设备选型计算；④绘制平面图和系统图；⑤编写设计计算书；⑥出图。电气系统：①确定配电对象，进行负荷计算，并选定供电电压；②确定计算电流值，选定导线截面；③绘制电气系统图、配线平面图。
基
本
要
求
①方案选择合理，计算过程准确，符合规范要求，达到节能目的；②说明书应达到三万字以上；③图纸要求：相当于A1×8的工作量；④独立完成设计内容；⑤说明书中要给出所有计算过程和结果，参考文献均按标准标明出处。⑥不少于5000字的资料译文
The building heating system uses household heat metering heating system, divided into high and low two zones for heating, according to high and low areas, each with two sets down for the next time the total riser type heating, plumbing tube wells divided in two , residential interior heating system uses household heat metering heating system in the same way the horizontal double-tube system (18 floors because it contains thermocline, horizontal double-tube DRS system).
建筑小区室外给排水工程设计
建筑小区室外给排水工程设计1给排水系统的构成(1)主系统:一般情况下，建筑的给水系统都是独立存在的，在对用户进行供水时，多采用蓄水池－水泵－水箱－减压阀－用户的方式，以减少对于城市整体供水网络的负担，同时也可以方便的进行管理。
(2)热水系统:热水系统可以为居民提供热水，方便其日常生活，与普通的给水管道是相互分离的，以避免相互之间的影响。
(3)消防系统:消防系统是给水系统的重要组成部分，直接关系着小区居民的生命财产安全，因此不仅需要与小区的主供水系统相连，还必须设置相应的辅助供水系统，以确保消防栓无论在任何情况下都可以正常供水。
排水系统相比于给水系统，内容比较简单，主要是对雨水、居民生活污水等的排放，但是其作用与给水系统相比丝毫不差，不仅关系着居民的正常生活，还关系着小区以及周边环境的清洁，在对排水系统进行设计时，需要结合建筑所在地的污水处理计划进行，避免对于周边环境的污染和破坏。
2建筑小区室外给排水系统的规划设计以某居民小区为例，对其室外给排水系统的规划设计进行分析和探讨。
该小区位于某城市高新开发区，整体占地面积8.78万平方米，小区内共有30幢高程住宅楼，最大建筑高度53m，建筑总面积25.3万平方米，拥有居民约7380人。
在建筑的地下设置有地下停车场，防火等级分别为Ⅱ级、Ⅲ级。
2．1给水系统设计(1)水源选择。
在该小区中，选择市政给水作为水源，同时在小区内部设置独立的蓄水池、水泵等配套设施，以方便进行管理，同时减少对于市政水网的压力和负担。
(2)用水量的统计。
对小区用水量的统计直接关系着给水管网设计的合理性和可靠性，需要设计人员的充分重视。
对于居民小区而言，日常用水主要包括几种，其一，居民生活用水，一般情况下，可以按照每人每天300L 进行计算，根据该小区的人数，小时变化系数取 2.5;其二，公共建筑用水，如公共厕所、水景等，根据现行的《建筑给水排水设计规范》(GB50015－2022)的相关规定确定，也可以根据小区居民的生活用水总量，适当取15－30%;其三，绿化和道路用水，小区中每天道路浇洒的水量按照每平米每天0.5－1L，绿化用水则按照每平方米每天1－2L进行计算;其四，消防用水，根据国家相关规定进行计算;其他用水，按照小区日常用水总量最大值的10－20%计算。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
浅析某小区给排水设计
摘要：随着我国经济的快速发展，人民生活水平的不断提高，对居住建筑条件的要求也越来越高。
本文阐述了住宅给水排水系统设计中的管材选用、供水方式，以及厨房排水管道、卫生间降板排水的方式、阳台雨水与屋面雨水分开排放的方式和临时高压给水系统的应用。
关键词：给排水系统设计铝塑复合管直埋式多通道地漏
引言
随着我国经济建设的快速发展，人民生活水平的不断提高，对居住建筑条件的要求也越来越高。
住宅条件的改善不单表现在面积的扩大，更重要的是功能的转变。
人们在关注住宅的建筑面积、户型、朝向的同时，也越来越关注住宅的核心部分厨房、卫生间的设计。
排水管道设计的正确与否与居住环境卫生有着直接的关联。
建设部城镇住宅研究所制定的《小康型住宅厨房卫生间设计通则》(bk —94—21)，中国建筑标准设计研究所出版的国家标准图《住宅卫生间》(01sj914》《住宅厨房》(01sj913)，对厨房、卫生间的设计给出了统一的指导原则，对提高住宅建筑给排水的设计水平起到了积极的作用。
以下根据某小区给排水工程设计的实践，结合国家规范要求，谈谈现代住宅建筑给排水系统设计中的一些做法及个人的体会。
一工程概况
某小区共有8幢9层住宅，设计用户388户，总建筑面积为46800平方米。
整个小区的设计体现了舒适、休闲、高雅的现代理念。
为了配合小区的优雅生活环境，给排水设计也采用了一些新的设计思想和新的管材及设备，在此对设计中的一些特点做些具体的介绍。
二工程设计
1 管材选用
本工程给水系统户表前的给水立管和水平干管采用钢塑复合管，户表后的给水支管采用铝塑复合管。
钢塑复合管刚性大、耐腐蚀、承压高，大口径管道宜采用此种管材。
而铝塑复合管摩擦阻力小、耐腐蚀、不结垢、重量轻、安装方便，因此给水支管采用铝塑复合管。
本工程的多数户内有2个以上卫生间，且为暗敷管道，结构板上的垫层为60毫米。
在设计中，将铝塑复合管敷设在结构板上的垫层中。
为便于管道连接，在厨房和卫生间设置分水器。
分水器是一种多分支管接头，它改变了传统的用三通、四通配水的管路连接方式。
在卫生器具集中的场所，使用方便，可降低管网成本，使配水点获得较稳定水压。
分水器与分水器之间和分水器与卫生器具之间的连接用一根整管，中间没有接头。
这样才能保证埋地的管道不会渗漏。
此种布管方式，在当今多卫生间的住宅设计中地面有很多优越性：(1)只在厨房设给水立管和一块水表，减少投资，方便管理。
(2)管道暗敷使居室美观整洁。
(3)施工简便，易于维修。
铝塑复合管埋地敷设后，如何避免装修对其破坏，规范中没有明确的规定。
在实践中有很多方法，本设计是这样要求的：首先，管道在结构板上敷设固定好后，在管道上铺一层钢丝网，且超过管道两边各50毫米；然后，待垫层做好后，在垫层上沿管道的走向做标线，标明管道的位置。
本工程排水立管采用upvc螺旋消音管材，它与drf—x管件配合构成单立管排水系统。
其特点为，drf—x管件(消音三通)把横支管流来的污水从圆周的切线方向导流进入立管，形成旋转水流，避免了进入水流与立管及立管水流的碰撞。
在管内壁螺旋肋的导流作用下，使污水贴立管内壁继续保持螺旋状下落，在立管中央形成畅通的空气柱，因而大大降低了管道系统的噪音。
这种独特的排水结构提高了通气性，从而增加了排水能力。
螺旋消音排水立管，不需另设专用通气管，除节省了管材外还提高了空间使用率。
drf—x管件采用丝扣挤压胶圈密封接口，水密性好。
该管件上设有伸缩节，节省了管件，便于安装维修。
另外管件水流方向的下段设有防止水逆流的止水带，可防污水倒流。
2 厨房排水管道
厨房洗涤池排水支管可直接在楼板上接入排水立管，建议厨房内不设地漏。
现代生活中厨房地面一般已很少用水冲洗，少量的溅水用抹布就可完成地面的清洁，厨房地漏由于长时间无水补充，水封内存水蒸发后臭气反由地漏进入室内。
同时，取消地漏还可避免
地漏排水支管进入下层户内空间。
3 卫生间降板
一般情况只将公共卫生间的结构板降低400毫米，而主人房卫生间的结构板降低60～90毫米，在结构板上做垫层和防水层。
这样一来，卫生器具的排水管道必须穿过楼板，在下层住户的卫生间顶部接入排水立管。
若需维修排水支管，就会影响下层住户的正常生活，给物业管理工作带来不便。
本设计中，卫生间的结构板降低400毫米，卫生器具的水平排水管道均埋设在垫层中，使得卫生间顶部的空间得到了释放，也使装修时重新布置卫生器具成为可能。
卫生间埋设在垫层内的排水管应采用塑料排水管。
为了满足排水要求，卫生间的地漏选用．abs直埋式多通道地漏。
该地漏高度为230毫米，浴盆和洗脸盆的排水均可直接排入。
地漏水封高度50毫米，防止臭气外溢。
经测定，它的最大排水能力为1.5l/s，能满足浴盆和洗脸盆同时排水的要求。
此种布管方式的优点在于：(1)卫生器具排水管不穿越楼板，便于施工和维修。
(2)对于3100毫米层高的住宅，降板400毫米的做法，卫生间净高为2700毫米，满足规范规定的卫生间净高不能低于2200毫米的要求；否则为满足美观需做吊顶隐藏顶部排水横管，从而不能减少投资。
(3)多通道地漏的使用，省去了浴盆和洗脸盆的存水弯。
其上部的三通可360。
旋转，使脸盆的位置不受限制。
由于地漏带滤网斗，使进入地漏的脏物清掏也较方便。
4 阳台雨水与屋面雨水
在建筑的雨水系统的设计中，为了节约投资，减少立管的数量，往往将阳台雨水与屋面雨水合用排水立管。
在实际的工程中经常出现屋面雨水在埋地横管上几层的阳台地漏中反溢的现象，造成住户家中水浸的事故。
因此在本小区设计中将阳台雨水与屋面雨水分开排放，这样就解决了阳台地漏中反溢的现象,虽然会增加排水立管数量，增加投资，但在缺乏科学的计算方法时仍是一种解决问题的办法。
5 供水方式
本小区为多层住宅，市政管网的供水压力不能全部满足供水要求。
因此将给水系统竖向分为2个区，低区从1～3层，二区从4～9层。
低区由市政管网直接供水，二区均由位于生活泵房的变频调速恒压给水设备供水。
因住宅建筑对环境噪声非常敏感，曾有一些住宅工程为节约投资将生活泵房设在建筑物内，水泵运行产生的噪声，虽经处理但仍对首层的住户产生很大的损害，给住户与开发商和物业管理之间带来了矛盾。
故本工程将生活水泵房设在远离居住区的室外，从根本上杜绝了水泵噪声对住户的影响。
从根本上体现了以人为本的设计思想。
6 消火栓给水系统
本小区消火栓系统采用临时高压给水系统，在小区内最高一栋
建筑屋顶设置消防水箱间，并在小区内设置集中泵房，水泵采用2台，一用一备，其工作能力按消防给水的最不利设计。
7结束语
通过对上述某小区给排水设计工程实例的分析及介绍，本人可从中得到了一些体会：住宅建筑的排水管道系统看似简单，但确与我们的生活息息相关，关系到了人民的身心健康，应引起设计人员高度重视。
要正确的选择系统的形式、节水且噪音低的卫生设备、合适的管材，才能满足人们对居室内环境的要求。
