浅析变压器压力释放阀的维护和使用
浅析变压器压力释放保护
Ａｎａ ｌ ｙ ｓ ｉ ｓ ｏ ｆ ｔ ｒ ａ ｎｓ ｆ ｏ ｒ ｍｅ ｒ ｐｒ ｅ ｓ ｓ ｕｒ ｅ ｐｒ ｏ ｔ ｅ ｃ ｔ ｉ ｏ ｎ
Ｌ ｉ ａ ｏ Ｃ ｈ ｕ ｎ ｑｉ ｏ ｎ ｇ， Ｌｉ Ｈａ ｎｓ ｈ ｕ ａｎ ｇ ，Ｙ ａｏ Ｙ ｏ ｎ ｇ ｈ ｏ ｎ ｇ
（ Ｇ ｕ ａ ｎ ｇ ｘ ｉ ｅ ｌ ｅ ｃ ｔ ｒ ｉ ｃ ｐ ｏ ｗ ｅ ｒ ｖ ｏ ｃ ａ ｔ ｉ ｏ ｎ ａ ｌ ｔ ｅ ｃ ｈ ｎ ｏ ｌ ｏ ｇ ｙ ｃ ｏ ｌ ｌ ｅ ｇ ｅ ， ｇ ｕ ａ ｎ ｇ ｘ ｉ ｎ ａ ｎ ｎ ｉ ｎ ｇ ， ５ ３ ０ ０ ０ ７
２ ０ １ ５ ．
科技 论坛
浅析 变压 器压力释放保护
缪春琼， 李含 霜， 姚永 鸿
（ 广 西电力职 业技 术学院 ，广西 南宁 ， ５ ３ ０ ０ ０ ７ ；国电广 西新 能源公 司 ，广西南宁 ， ５ ３ ０ ０ ０ ７ ）
摘要 ： 变压器压力释放 保护 ， 作为变 压器的非 电气量保护 ， 其保护原理是 当油箱 内有故障 的时候 ， 油箱本体上压力释放 阀的微 动开关 动作接通 变压器跳 闸回路来 实现对变压 器的保护 。 即当故障点发 生在变压器 内部时 ， 变压器油被 汽化 ， 产生大量 的气 体， 同时由于变压器油箱 内油 的体积急剧膨胀 ， 使变压器油箱 内部压 力迅 速上升。 当变压器油箱 内部压 力升 高到变压器压力释 放阀设定 的压力 时， 变压器压力释放 阀微动 开关迅速闭合， 同时变压 器压 力释 放阀在 ２毫秒 内立 即打开 ， 使 变压器油箱 内的压 力急剧 下降。 与此 同时变压器压力释 放阀微动开关 迅速动作 闭合 ， 使变压器跳 闸 出口回路接通 ， 跳开变压 器各侧断路器 。 从而 防止 了变压器故 障的进 ～步扩 大。 但在 现场 实际运行中 ， 经 常发 生变 压器 压力释放保护误动作 的事故 。 本文从现场运行实际 出 发， 对 变压 器压力释放保护作 出一定 的比较 分析 ， 为现场运行提供指 导。 关键 词 ： 变压器 ； 压 力释放 ； 信号 ； 跳 闸

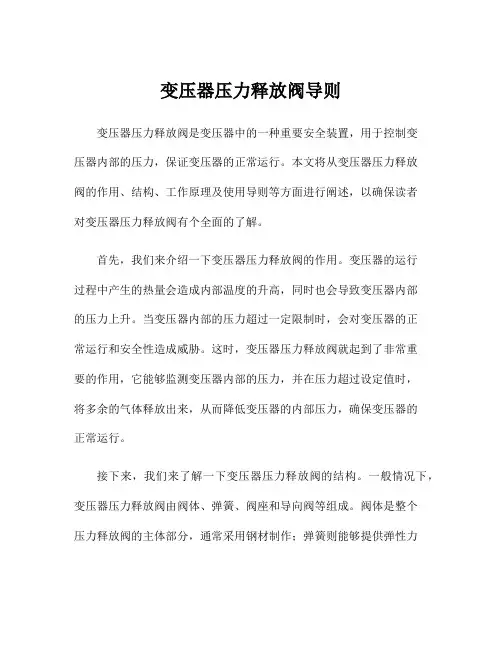

变压器压力释放阀导则
变压器压力释放阀导则变压器压力释放阀是变压器中的一种重要安全装置，用于控制变压器内部的压力，保证变压器的正常运行。
本文将从变压器压力释放阀的作用、结构、工作原理及使用导则等方面进行阐述，以确保读者对变压器压力释放阀有个全面的了解。
首先，我们来介绍一下变压器压力释放阀的作用。
变压器的运行过程中产生的热量会造成内部温度的升高，同时也会导致变压器内部的压力上升。
当变压器内部的压力超过一定限制时，会对变压器的正常运行和安全性造成威胁。
这时，变压器压力释放阀就起到了非常重要的作用，它能够监测变压器内部的压力，并在压力超过设定值时，将多余的气体释放出来，从而降低变压器的内部压力，确保变压器的正常运行。
接下来，我们来了解一下变压器压力释放阀的结构。
一般情况下，变压器压力释放阀由阀体、弹簧、阀座和导向阀等组成。
阀体是整个压力释放阀的主体部分，通常采用钢材制作；弹簧则能够提供弹性力量，用于调节阀门的开启和关闭；阀座则是用来支撑阀瓣和定位阀瓣的位置；而导向阀则用来指示阀门的开启和关闭状态。
然后，我们来了解一下变压器压力释放阀的工作原理。
当变压器内部的压力超过设定值时，变压器压力释放阀会通过压力敏感装置进行检测，一旦检测到了压力过高的情况，阀门就会自动打开，将多余的气体释放出来。
当压力降低到设定值以下时，阀门就会自动关闭，停止气体的释放。
通过这一过程，变压器的内部压力得以控制在合理范围内，从而确保变压器的正常运行和安全性。
最后，我们来了解一下使用变压器压力释放阀的导则。
首先，变压器压力释放阀应选用符合国家标准和相关规定的产品，并定期进行维护和保养，以确保其正常的工作状态。
同时，变压器压力释放阀安装在变压器本体上时，应注意与变压器主体的连接，确保紧固可靠，避免泄漏现象的发生。
在变压器运行过程中，应定期检查压力释放阀是否正常工作，若发现异常情况应及时处理。
在使用变压器压力释放阀时还需要注意以下几点：首先，要注意定期清洗和维护阀门，保持阀门的正常运行；其次，要确保阀门的密封性能，防止泄漏现象的发生；还要注意变压器压力释放阀的正确安装位置，确保其能够准确监测并调节变压器内部的压力。
压力释放阀
精选ppt
17
YSF 型压力释放阀
性能
1、适用于液体或气体绝缘的 变压器、互感器、有载分接开 关、高压开关等电气产品。 2、当电气设备内部发生故障 时，阀将开启释放油箱内的压 力，避免油箱变形与爆裂。 3、油箱内压力降到阀的关闭 压力值时，阀又可靠关闭，免 除外界水分及杂质进入箱内。 4、产品具有电气报警信号， 可实现远程监控。
压力排出后，弹簧将阀盘推回和关闭压力 释放阀.由于上部密封片的特制形状在被压低12mm时，阀盘向下移动而推开边缘密封.这将可 能困在两密封圈内的压力排出.这时压力释放阀 又恢复正常操作.
精选ppt
25
压力释放阀有四种不同体积及不同的排压面积.这让使用者根据贮 油箱的油量选择适当的安全阀.下表提供选择规格:
2、关闭压力：关闭压力应符合表3 的规定
3、当作用在膜盘上的压力大道开启压力时，释放阀应快速开启，开启时间不 大于2ms
4、时效开启性能：装配好的压力释放阀，至少静放24h后的第一次开启压力 符合表3的规定
精选ppt
8
释放阀的密封性能
真空密封性能：释放阀应能承受真空试验。在真空残压不大于133Pa时，
精选ppt
10
几种典型的压力释放阀
Quali压力释放阀 MESSKO 压力释放阀 YSF 型压力释放阀 COMEN压力释放阀
精选ppt
11
Quali压力释放阀
性能
1、释放阀顶部密封结构具有顶部 密封结构，具有高度的可靠性和工 作稳定性。
2、顶部密封垫用环氧树脂嵌紧的 结构，改善了密封垫在强压力释放 过程中的稳定性。
精选ppt
15
精选ppt
16
将变压器盖（图1/2）打开后将压力释放阀用螺栓接到变压 器的对接法兰上。然后，将盖子接在阀上并固定。盖子上 有一出口（图1/3）便于压力释放阀启动时控制汕排出。 盖和阀之间用密封件隔开。（图1/4）。可在出口处用法 兰连接一根管子控制排掉排出的油。密封件(图1/8)将微动 开关（图1/7）与阀的功能部分分隔开来，同时可防止油 对环境造成影响。
主变压力释放阀动作现象及处理
主变压力释放阀动作现象及处理1. 主变压力释放阀的基本情况1.1 什么是主变压力释放阀？主变压力释放阀，就像你车上的刹车一样重要。
它主要是用来在变压器内压力过高的时候，自动把多余的压力释放出去，防止变压器因为压力过大而炸了锅。
换句话说，它就是变压器的“安全阀”，负责把“气”放出去，确保变压器平稳运行，不至于一发不可收拾。
1.2 它的动作现象那么，当主变压力释放阀动作的时候，具体是什么样的呢？通常，我们会听到一阵“咻”的声音，就像气球被戳破了一样。
压力释放阀的工作原理就是当内部压力超过设定值时，阀门就会自动开启，把多余的气体或者油液释放出去。
这时候，变压器的内部压力就能恢复到正常水平，防止它过热或者出现其他问题。
听起来是不是有点像咱们喝酒过多后去上厕所一样——必须得“释放”一下才行！2. 可能出现的问题及处理方法2.1 常见问题那么，这个主变压力释放阀可能会出现什么问题呢？首先，最常见的就是阀门频繁动作。
你可能会看到压力释放阀一会儿就“咻”一下，接着又“咻”一下，搞得像打鸣的公鸡一样频繁。
这通常是因为压力阀的设置值不对，或者变压器内部的压力本来就高得离谱。
就像你家那只爱叫的狗，老是吵得让人睡不好觉，这种情况也是很让人头疼的。
2.2 处理方法面对这种问题，我们要先做个“小调查”。
检查一下压力释放阀的设定值，看是否过低。
如果设置值太低，就需要调整到一个合理的范围，让它不像打水漂一样随便动作。
接着，要检查变压器的运行状态，看看是否有其他问题导致内部压力过高，比如冷却系统是否正常工作。
也可能是变压器里面的油液有问题，需要更换。
如果自己搞不定，最好还是找专业人士来帮忙，毕竟这个问题不像是修个水龙头那么简单。
3. 总结主变压力释放阀虽然看起来像个不起眼的小配件，但它的作用可是十分重要的。
它就像你车上的刹车系统一样，保障了变压器的安全运行。
如果阀门出现了问题，千万不要掉以轻心。
处理起来要细致入微，不要像马虎的厨师一样只知道看着锅里的菜而不注意火候。
主变压力释放阀动作现象及处理
主变压力释放阀动作现象及处理各位专家好，今天我要和大家聊聊一个挺重要但可能有点复杂的话题——主变压力释放阀的动作现象。
这个阀门在电力系统中扮演着至关重要的角色，它负责在变压器内部压力过高时自动释放，以保护变压器不受损坏。
让我们来谈谈什么是主变压力释放阀。
简单来说，它就是一个能够感知变压器内部压力变化并做出反应的装置。
当变压器内部的压力升高到一定程度时，释放阀会自动打开，让多余的气体或者液体流出，从而降低内部压力。
这样做的好处是，可以避免因为压力过高而导致的变压器故障，比如绝缘击穿、油分解等。
那么，这个阀门是如何工作的呢？其实，它的工作原理并不复杂。
我们需要了解变压器的内部结构。
变压器内部有多个绕组，这些绕组之间通过绝缘材料隔开。
而在这个空间里，还充满了变压器油，这是用来绝缘和冷却的重要物质。
当变压器运行时，由于电流的作用，会产生热量。
这些热量会使得变压器油的温度升高，如果温度过高，就会影响变压器的正常工作。
为了解决这个问题，我们就需要在变压器内部安装一个压力释放阀。
这个阀门会根据内部压力的变化进行工作。
当内部压力升高时，阀门会感应到这一变化。
它会通过内部的机械结构，使阀门的开关动作发生变化。
具体来说，当压力超过一定阈值时，阀门会自动打开，让多余的气体或液体排出。
这样，内部的压力就会逐渐降低，恢复到正常值。
这个过程听起来是不是挺简单的？但实际上，它涉及到了多种复杂的物理过程和化学变化。
例如，阀门的开关动作需要精确控制，以确保在适当的时间点打开，避免过度释放。
阀门的材料选择也非常重要，因为它需要能够在高温下正常工作，同时还要保证密封性能。
那么，我们应该如何判断主变压力释放阀是否正常工作呢？这通常需要通过一些专业的检测手段来进行。
例如，我们可以使用压力表来测量变压器内部的压力，然后通过与标准值进行比较来判断阀门的工作状态。
还可以通过声音、气味等多种感官方式来感知阀门的工作状况，以便及时发现问题并进行处理。

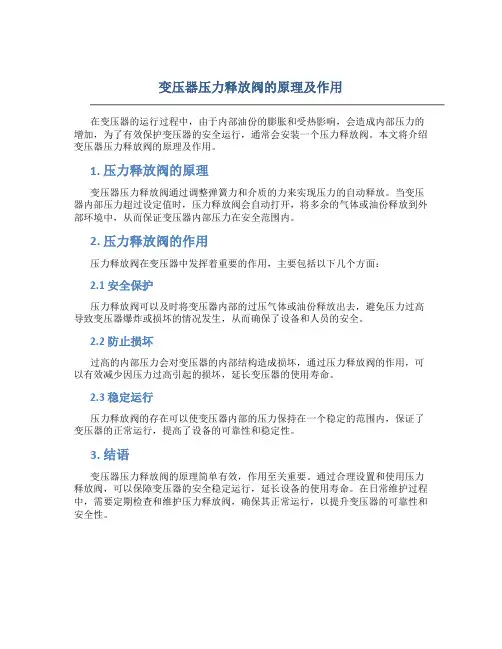

变压器压力释放阀的原理及作用
变压器压力释放阀的原理及作用
在变压器的运行过程中，由于内部油份的膨胀和受热影响，会造成内部压力的增加，为了有效保护变压器的安全运行，通常会安装一个压力释放阀。
本文将介绍变压器压力释放阀的原理及作用。
1. 压力释放阀的原理
变压器压力释放阀通过调整弹簧力和介质的力来实现压力的自动释放。
当变压器内部压力超过设定值时，压力释放阀会自动打开，将多余的气体或油份释放到外部环境中，从而保证变压器内部压力在安全范围内。
2. 压力释放阀的作用
压力释放阀在变压器中发挥着重要的作用，主要包括以下几个方面：
2.1 安全保护
压力释放阀可以及时将变压器内部的过压气体或油份释放出去，避免压力过高导致变压器爆炸或损坏的情况发生，从而确保了设备和人员的安全。
2.2 防止损坏
过高的内部压力会对变压器的内部结构造成损坏，通过压力释放阀的作用，可以有效减少因压力过高引起的损坏，延长变压器的使用寿命。
2.3 稳定运行
压力释放阀的存在可以使变压器内部的压力保持在一个稳定的范围内，保证了变压器的正常运行，提高了设备的可靠性和稳定性。
3. 结语
变压器压力释放阀的原理简单有效，作用至关重要。
通过合理设置和使用压力释放阀，可以保障变压器的安全稳定运行，延长设备的使用寿命。
在日常维护过程中，需要定期检查和维护压力释放阀，确保其正常运行，以提升变压器的可靠性和安全性。
变压器压力释放阀的原理及作用
变压器压力释放阀的原理及作用
变压器压力释放阀，又称压力保护阀，是在变压器系统中应用最广泛的保护装置，它的作用是保护变压器免受过高压力的损坏。
变压器压力释放阀一般通过机械或电动原理来释放低压侧压力，当变压器低压侧压力超过预设压力时，变压器压力释放阀会自动打开，使过压的低压蒸汽释出，及时防止变压器受到过压损伤。
1、机械式压力释放阀：当变压器压力超过预设值时，机械式压力释放阀的拉
杆会自动推动活塞，打开阀尾的出口，低压蒸汽排出变压器，从而降低变压器的压力。
2、电动式压力释放阀：当变压器压力超过指定值时，电动式压力释放阀会激
发端电气信号，引起传感器改变磁场，激活电动机接通机构，推动活塞，从而打开阀尾的出口低压蒸汽排出变压器，从而降低变压器的压力。
【作用】
1、当变压器过载时，变压器压力释放阀可及时释放多余的蒸汽，从而防止变
压器设备损坏；
2、当变压器蒸汽进口压力下降时，变压器压力释放阀也可把包含在液态内的
蒸汽释放出去，以保持变压器内转子水位低于液态水位，进一步保护变压器；
3、可以控制变压器液压压力，保护变压器免受低压设备损坏生产出现安全隐患；
4、当变压器发生故障时，变压器压力释放阀可以及时释放多余的电流和热量，防止进一步的错误发生。
【结论】
以上是变压器压力释放阀的原理和作用，变压器压力释放阀是一种很有效的安全防护装置，它能够时刻监控变压器的压力情况，及时释放多余的压力，以免发生危险状况，保护变压器安全。
变压器压力释放阀的维护和使用分析
变压器压力释放阀的维护和使用分析摘要：当前，油浸式变压器是变压器中使用最广泛的一种，随着油浸式变压器的普遍使用，变压器的各种故障也显现出来，其中表现最突出的就是变压器内部的短路故障。
一旦发生短路故障，压力不能够释放出来，势必会造成严重的事故。
可见压力释放阀对变压器起着非常重要的保护作用。
本篇文章针对当前油浸式变压器常见故障提出了几点压力释放阀的维护和使用措施。
关键词：变压器；压力释放阀；维护与使用Abstract: at present, oil-immersed transformer is in transformer the most widely used a, with oil-immersed transformer used widely, the failure of transformer appeared, of which the most outstanding performance of transformer fault is inside. In case of a short circuit fault, and the pressure can’t release d, and will naturally cause serious accident. Visible pressure relief valves for transformer plays a very important role of protection. This article in view of the current oil-immersed transformer is put forward several common faults pressure relief valve maintenance and use of measures.Keywords: transformer; Pressure relief valves; Maintenance and use倘若油浸式变压器在使用的过程中，变压器内部发生短路故障，那么变压器油在高温的作用下就会分解，导致大量的气体产生，油箱内部压力急剧升高，此时如果压力不能够被释放出来，势必会造成严重的后果，因此，变压器压力释放阀的维护和使用是非常重要的。
