2024全新暖通空调培训课件
2024全新暖通空调培训课件一、教学内容本节课我们将学习全新暖通空调系统的基本原理和操作方法。
教材的章节包括：暖通空调系统的组成及工作原理、暖通空调设备的选型与安装、暖通空调系统的运行管理与维护。
具体内容有：1. 暖通空调系统的组成：包括制冷剂、压缩机、蒸发器、冷凝器、节流装置等。
2. 暖通空调系统的工作原理：制冷循环、制热循环、通风换气等。
3. 暖通空调设备的选型：根据建筑物的用途、面积、气候条件等选择合适的空调设备。
4. 暖通空调设备的安装：包括室外机、室内机、风管、水管等的安装位置和注意事项。
5. 暖通空调系统的运行管理与维护：包括开机、停机操作、日常检查、故障处理等。
二、教学目标1. 了解暖通空调系统的组成及工作原理，能识别主要部件。
2. 学会根据建筑物的实际情况选择合适的暖通空调设备。
3. 掌握暖通空调设备的安装方法，能进行简单的安装操作。
4. 了解暖通空调系统的运行管理与维护，能进行日常的检查和故障处理。
三、教学难点与重点重点：暖通空调系统的组成及工作原理、设备的选型与安装、运行管理与维护。
难点：制冷循环和制热循环的原理、设备的安装技巧、故障的处理方法。
四、教具与学具准备教具：暖通空调模型、图片、视频等。
学具：笔记本、笔、教材等。
五、教学过程1. 实践情景引入：介绍暖通空调在日常生活中的应用，引起学生的兴趣。
2. 教材内容讲解：讲解暖通空调系统的组成、工作原理、设备选型、安装方法等。
3. 例题讲解：通过实例讲解暖通空调系统的设计和运行管理。
4. 随堂练习：让学生根据实际情况设计简单的暖通空调系统。
5. 课堂讨论：讨论暖通空调系统的运行管理和维护技巧。
6. 板书设计：列出暖通空调系统的组成、工作原理、设备选型、安装方法等关键点。
7. 作业布置：布置有关暖通空调系统设计和运行管理的题目。
六、板书设计暖通空调系统：组成：制冷剂、压缩机、蒸发器、冷凝器、节流装置等。
工作原理：制冷循环、制热循环、通风换气等。
净化空调系统基础培训
中效过滤器
对大于1um的粒子能有效过滤，
初效袋式过滤器
大多数情况下用于高效过滤器的前
级保护；
高效过滤器
高效分为亚高效、高效、超高效过滤器 ；一般滤料为超细玻璃纤维加工成纸状；亚 高效<1um、高效≥0.5 μ m、超高效≥0.1 μ m 。
高效过滤器
相关知识
❖过滤器更换：
初效过滤器： 1、过滤器两侧压差接近 初始 压差的两倍； 2、初效过滤器一年/次。
相关知识
❖ 过滤器：
➢ 按功效分：初效、中效、亚高效、高效、超高效； ➢ 按过滤器的构造分：浸油金属、网络过滤器、静电过
滤器、纤维过滤器 。
相关知识
❖ 过滤器：
初效过滤器：
初效空气过滤器主要以捕集5μm以上颗粒 灰尘及各种空气悬浮物，一般应用于：空调 系统的初效过滤、多级过滤系统的预过滤。 其结构形式有：板式、折叠式、袋式三种。
第二节 净化空调基础知识
基础知识
❖ GMP相关（一）：
1、进入洁净室(区)的空气必须净化，并根据生产工艺要 求划分空气洁净级别。洁净室(区)内空气的微生物数和尘 粒数应定期监测，监测结果应记录存档。 2、洁净室(区)的窗户、天棚及进入室内的管道、风口、 灯具与墙壁或天棚的连接部位均应密封。空气洁净级别不 同的相邻房间之间的静压差应大于10帕，洁净室(区)与 室外大气的静压差应大于10帕，并应有指示压差的装置 。 3、不同空气洁净级别的洁净室(区)之间的人员及物料出 入，应有防止交叉污染的措施。
净化空调系统基础培训
2024/2/1
目录
工艺流程及各组成部分相关知识 净化空调基础知识 温、湿度控制 压差控制 日常监控
净化空调验证
第一节 工艺流程及各部分相关知识

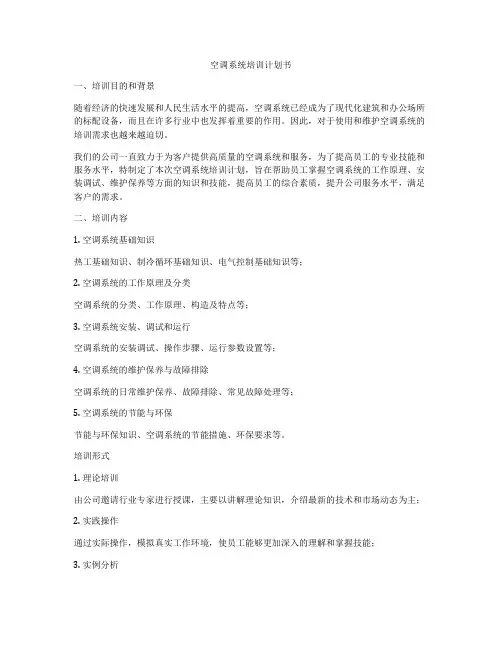

空调系统培训计划书
空调系统培训计划书一、培训目的和背景随着经济的快速发展和人民生活水平的提高，空调系统已经成为了现代化建筑和办公场所的标配设备，而且在许多行业中也发挥着重要的作用。
因此，对于使用和维护空调系统的培训需求也越来越迫切。
我们的公司一直致力于为客户提供高质量的空调系统和服务，为了提高员工的专业技能和服务水平，特制定了本次空调系统培训计划，旨在帮助员工掌握空调系统的工作原理、安装调试、维护保养等方面的知识和技能，提高员工的综合素质，提升公司服务水平，满足客户的需求。
二、培训内容1. 空调系统基础知识热工基础知识、制冷循环基础知识、电气控制基础知识等；2. 空调系统的工作原理及分类空调系统的分类、工作原理、构造及特点等；3. 空调系统安装、调试和运行空调系统的安装调试、操作步骤、运行参数设置等；4. 空调系统的维护保养与故障排除空调系统的日常维护保养、故障排除、常见故障处理等；5. 空调系统的节能与环保节能与环保知识、空调系统的节能措施、环保要求等。
培训形式1. 理论培训由公司邀请行业专家进行授课，主要以讲解理论知识，介绍最新的技术和市场动态为主；2. 实践操作通过实际操作，模拟真实工作环境，使员工能够更加深入的理解和掌握技能；3. 实例分析借助实际案例进行分析，以便员工能够更好的将理论知识与实际工作相结合；4. 考核评估定期进行理论和实际操作的考核评估，以检验员工的学习成果。
培训对象公司所有负责空调系统工作的员工，包括安装调试人员、维护保养人员等。
培训时间预计培训周期为3个月，每周至少安排2次培训，每次培训时长不少于4小时。
培训地点公司会议室和实验室培训费用公司承担全部培训费用，包括场地租用费、教材费和培训师的费用等。
三、培训目标通过本次培训，预期达到以下目标：1. 提高员工的空调系统专业知识和技能，使其能够更好地进行工作；2. 提高员工的服务水平，更好地满足客户的需求，提高客户满意度；3. 增强员工的团队精神和责任意识，形成良好的工作氛围。
多联机空调系统调试培训
调试前确认事项
➢ 检查室外机是否有03、05、31、35等故障代码 出现
➢ 通过室外机点检查看室内机的连接情况是否正 常？室内机的连接容量、连接数量。如果有多 台室内机共用一个有线遥控器时，确认有线遥 控器的连接是否正常？
➢ 确认室外机截止阀都全部打开。 ➢ 所有检查完毕后将室外机拨码开关DSW4中“压
③设定机组的选择
01：功能选择 02：输入输出设定
按温度调节键，选择 要设定的室内机地址， 〔点检〕键确认
有线遥控器功能
④设定项目的选择
按时间设定键，选择 设定的项目
⑤设定内容的变更
每按一下〔点检〕键， 设定内容变化一次
按〔复位〕键设定完成
说明：1、设定过程中要中止设定，按复位键返回通常模式 2、在④和⑤状态下，要设定其他室内机时，直接按温度调节键 选择要设定的室内机
参数记录方法：
1、通过室外机的点检
通过室外机点检的方法
请看演示录像
调试程序
通过室内机有线遥控器的点检
1. 按下“点检” 超过3秒钟，显示室内机系 统号地址号以及上一次故障代码
2. 按下“点检”，进入检测模式一 3. 在，检测模式一的状态下，按下“点检”
超过3秒钟再次显示室内机系统号地址号 4. 按下“点检”进入检测模式二 5. 按下“点检”，退出检测模式
中央控制器的登录
•室内机台数在16台以下 •室内机台数在16台以上
一、室内机台数在16台以下 根据室内机的地址自动进行机组登录 注意：室内机的地址不能重复设定
TG-Ti＜-5时为正常
传感器不良 电子膨胀阀全关锁死 气流短路
传感器不良 电子膨胀阀全关锁死或微开 气流短路
制热试运转
1. 室外环境干球温度是否小于15℃ 。 2. 确保电源电压在正常范围内且相序正确。 3. 通过室外或室内进行制热试运转，通过室外机进行试运行时，设定室
空调系统知识培训
〈15C（层高5米以上） 工艺性空调：〈2~15C)
一张非常有用的图表
焓湿图（i-d图)，包括参数：t(温度）d（含湿量）φ（相对湿度）i（焓）pq（水蒸气 分压力）
在图上可以方便的查到空气的状态点和处理过程
空调设备---冷源
• 冷水机的类型 活塞，螺杆，离心，吸收式，风冷式
• 冷却塔的类型 方型，圆形，横流，逆流
• 通风设备（风机） 离心式，轴流式
空调设备---其他末端设备和配件
• 风机盘管 包括4管制，两管制，卧式，立式等
• 风幕机 • 阀门
暖风机 风口
空调系统流程
冷却塔 冷却水回水
冷却水泵
冷却水供水
冷水机
冷动水泵
冷却水回水
空气处理机组
风机盘管等
冷却水供水
空气调节系统的分类
• 根据空气处理设备的集中程度分类 集中式，半集中式（风机盘管），分散式（机房空
湿负荷的构成 1. 人体散湿量 2. 渗透空气带入室内的湿量 3. 化学反应过程中的湿量 4. 各种潮湿表面，液面的散湿量 5. 设备，物料的散湿量
夏季的冷负荷和冬季的热负荷的计算---有效的估 算值
夏季的冷负荷 冬季的热负荷
办公 85~100 60~80
商场 105~120 65~90
旅馆 70~80 60~70
• 水泵 立式，卧式，单级，多极离心泵
空调设备---热源
• 锅炉 燃煤锅炉
燃油燃气锅炉
• 市政热源 市政热源一般为高压高温的蒸汽或者热水，一般要通过换热设备才被用户所利用 板式换热器
空调设备---空气机组
• 空气处理机组是对空气进行处理的空调 一般包括进风段（混合段），过滤段，加热段，制冷段，加湿段，送风段等 有卧式，立式，吊顶式等
一张非常有用的图表
焓湿图（i-d图)，包括参数：t(温度）d（含湿量）φ（相对湿度）i（焓）pq（水蒸气 分压力）
在图上可以方便的查到空气的状态点和处理过程
空调设备---冷源
• 冷水机的类型 活塞，螺杆，离心，吸收式，风冷式
• 冷却塔的类型 方型，圆形，横流，逆流
• 通风设备（风机） 离心式，轴流式
空调设备---其他末端设备和配件
• 风机盘管 包括4管制，两管制，卧式，立式等
• 风幕机 • 阀门
暖风机 风口
空调系统流程
冷却塔 冷却水回水
冷却水泵
冷却水供水
冷水机
冷动水泵
冷却水回水
空气处理机组
风机盘管等
冷却水供水
空气调节系统的分类
• 根据空气处理设备的集中程度分类 集中式，半集中式（风机盘管），分散式（机房空
湿负荷的构成 1. 人体散湿量 2. 渗透空气带入室内的湿量 3. 化学反应过程中的湿量 4. 各种潮湿表面，液面的散湿量 5. 设备，物料的散湿量
夏季的冷负荷和冬季的热负荷的计算---有效的估 算值
夏季的冷负荷 冬季的热负荷
办公 85~100 60~80
商场 105~120 65~90
旅馆 70~80 60~70
• 水泵 立式，卧式，单级，多极离心泵
空调设备---热源
• 锅炉 燃煤锅炉
燃油燃气锅炉
• 市政热源 市政热源一般为高压高温的蒸汽或者热水，一般要通过换热设备才被用户所利用 板式换热器
空调设备---空气机组
• 空气处理机组是对空气进行处理的空调 一般包括进风段（混合段），过滤段，加热段，制冷段，加湿段，送风段等 有卧式，立式，吊顶式等
家用空调维修技术培训【完整版】精选全文完整版
制冷剂的充注操作
• 〔1〕制冷剂缺乏的判断 • ①气管阀门发干，用手触摸没有明显的凉感。其原
因是制冷剂缺乏导致蒸发器内的沸腾终结点提前， 使该阀的制冷剂过热度增大，阀门的温度升高，大 于室外空气的露点温度； • ②液管阀门结霜。其原因是制冷剂缺乏导致液管内 压力下降，沸点降低，使阀门温度低于冰点； • ③翻开室内机面板，取下过滤网，可发现局部蒸发 器结露或结霜。其原因是由于制冷剂缺乏，仅使局 部蒸发器发生了沸腾吸热，使制冷面积相应减少； • ④室外机排风没有热感。其原因是制冷剂缺乏导致 冷凝压力、冷凝温度都降低，排风温度也降低；
多发生在重修或正在维修的系统中，多因修复不当或系统中含有过量水分，抽空处理不良，制冷剂本身含水量超过允许含量等原因造
成①。当电③网电高压不压稳定启〔时动高时法低〕：时，可压缩以机出用现频调繁的压启动器/停止将，时电间一源久将电导致压压缩调机绕高组烧后毁。启动。
④卸压法：将系统的制冷剂全部放空后启动。
蒸发温度 （℃）
-10
-5
0
5
10
低压压力 （MPa）
0.26
0.32
0.40
0.48
0.58
冷凝温度 （℃）
45
50
55
56
60
高压压力 （MPa）
1.62
1.83
2.06
2.13
2.31
空调制冷设计的工况条件是：室外环温35℃，室内温度27度， 蒸发温度+5℃，蒸发压力0.48MPa。所以空调标准制冷低压 压力为0.48MPa。 在制冷状态下，空调制冷管路的相对压力〔表压力，即低压 压力〕是平衡压力的一半，所以平衡压力为0.96MPa。空调 采用空气冷凝时，冷凝温度为50℃，对应的高压压力为 1.83MPa。由于空调工作环境通常满足不了工况条件以及湿 度的影响，所以夏季制冷状态下三个压力值大约为：〔1〕低 压压力：0.5 MPa；〔2〕高压压力：1.8 MPa；〔3〕平衡压 力：1 MPa。
空调控制系统培训
空调漏水
检查排水管是否堵塞、室内机安装是否水平 、过滤网是否清洁等，并相应进行疏通排水 管、调整室内机位置、清洗过滤网等操作。
维护保养策略及建议
01
02
03
定期清洗空调过滤网， 保持空气流通畅通，提 高制冷/制热效果。
定期检查空调制冷剂量， 确保空调正常运行。
避免频繁开关空调，以 延长空调使用寿命。
02
技术创新
随着人工智能、机器学习等技术的不断发展，空调控制系统的智能化水
平将不断提高，实现更加精准的环境参数监测和更加智能的运行控制。
03
行业应用拓展
除了传统的商业建筑和家庭领域，空调控制系统还将拓展应用于工业厂
房、农业温室、数据中心等特殊领域，为这些领域提供定制化的环境解
决方案。
空调控制系统组成与
遥控器操作
介绍遥控器各按键功能， 提供远程操控空调的便捷 方式。
常见故障排查与处理
空调不制冷/制热
检查空调是否缺氟、压缩机是否正常工作、 室内外机是否清洁等，并相应进行补充制冷 剂、维修压缩机、清洗空调等操作。
空调噪音大
检查室内外机是否固定牢固、风扇是否松 动、压缩机是否正常等，并相应进行紧固 螺丝、更换风扇、维修压缩机等操作。
现状
目前，空调控制系统已经广泛应用于商业建筑、办公楼宇、酒店、医院等公共场 所，以及家庭等居住环境。同时，随着物联网、云计算、大数据等技术的不断发 展，空调控制系统的智能化和网络化水平将进一步提高。
市场应用前景
01
市场需求
随着人们生活水平的提高和环保意识的增强，对于室内环境的舒适性和
节能性的要求越来越高，空调控制系统的市场需求将不断增加。
团队合作意识增强
机房培训——空调系统
第一章 概述
精密空调可以分为风冷型制冷和水冷型制冷。
风冷型制冷
水冷型制冷
第二章、结构及工作原理
一．组成结构 二．制冷系统组成 三．制冷原理 四．加湿原理
一、组成结构
通风系统 风机 过滤器
控制系统 控制器 电气件
加热系统 加热器 电气件
加湿系统 加湿器 控制器
制冷系统 压缩机 蒸发器 冷凝器 膨胀阀 辅助部 件
三、例行维护-季度维护
3）制冷循环
干 燥
过
检查蒸发压力、吸气温度。
滤 器
检查制冷管道（焊接处）、干燥过滤器
。
视镜、维修阀、电磁阀、膨胀阀。
电
磁
检查冷凝压力、排气温度。
阀
检查热力膨胀阀工作状态。
检查冷凝过冷度。
膨 胀
阀
检查干燥过滤器前后有无明显温差。
三、例行维护-季度维护
4）电气控制 打开面板后有无烧糊异味。 检查各电缆接头处有无变色。 检查各功能部件电源保险或空气断路器。 紧固所有电气、控制连线。
三、例行维护-月度维护
处理方法： 1）使用毛刷（或长毛扫帚）轻轻清扫冷凝器翅片 ，将翅片上附着的灰尘清除掉，定期清扫。 2）将风机网罩和叶片拆下，从上方冲洗冷凝器翅 片，冲洗时可用塑料布包上马达以防止水溅到马 达上。
三、例行维护-月度维护
气流组织： 1）检查各类送风方式格栅 送风口是否堵塞或关闭。 2）检查风道送风各主风道 调节阀门开启情况。 3）检查下送风防静电地板 的密封和漏风状况。
一、组成结构
精密空调主要由通 风、控制、加热、 加湿、制冷几部分 蒸发器 系统组成。其中常 用的制冷系统主要 压缩机 由压缩机、冷凝器
加湿器
、膨胀阀和蒸发器 组成。
