一. 剖视图的基本概念
假想用剖切面剖开机件，将处在观察者和剖切面之间的部分移去，而将其余部分向投影面投射所得的图形，称为“剖视图”，简称“剖视”。
在机件上凡与剖切面接触到的实体部分 称为“剖面区域”
保留部分
投射方向
剖切面
移去部分
剖面区域
剖面符号
在剖面区域应画出相应的剖面符号。以区分机件的实体部分 和空心部分。不同的材料用不同的剖面符号： （按GB4457.5-84规定）
它是一种比较灵活的表达手段，运用得当，可使图形表达重点突出，简洁明了，但不宜用得过多，以免图形过于零碎，不利于读图。
1. 主要用于机件的内、外形状都比较复杂，且图形又不对称时，同时表达其内、外形状。
局部剖视图的适用范围
2. 当轴、手柄等实心件上有孔、键槽时，应采用局部剖视图。
1. 为使剖视图反映真形，剖切平面一般应平行于某一对应的投影面，并通过机件的对称面或孔的轴线。
剖切平面平行正立投影面
剖切平面平行正立投影面，并通过机件孔的轴线。
A
A
A-A
2. 由于剖切是假想的，因此，当机件的某一视图画成剖视图后，其它视图仍按完整的形状画出。
画剖视图时应注意事项：
画剖视图时应注意事项：
允许顺时针旋转，将图形放正
允许逆时针旋转，将图形放正
全剖视图（局部）
局部剖视图
A-A
A
A
A
A
A
A
用几个平行的剖切平面剖开机件，以前称为阶梯剖。
主要用于表达孔、槽等内部结构不在同一剖切平面内，又层次较多的机件。
二. 用几个平行的剖切平面剖切
实体部分，不能断开
内孔处必须断开
错误
一. 剖视图的基本概念
假想用剖切面剖开机件，将处在观察者和剖切面之间的部分移去，而将其余部分向投影面投射所得的图形，称为“剖视图”，简称“剖视”。
在机件上凡与剖切面接触到的实体部分 称为“剖面区域”
保留部分
投射方向
剖切面
移去部分
剖面区域
剖面符号
在剖面区域应画出相应的剖面符号。以区分机件的实体部分 和空心部分。不同的材料用不同的剖面符号： （按GB4457.5-84规定）
它是一种比较灵活的表达手段，运用得当，可使图形表达重点突出，简洁明了，但不宜用得过多，以免图形过于零碎，不利于读图。
1. 主要用于机件的内、外形状都比较复杂，且图形又不对称时，同时表达其内、外形状。
局部剖视图的适用范围
2. 当轴、手柄等实心件上有孔、键槽时，应采用局部剖视图。
1. 为使剖视图反映真形，剖切平面一般应平行于某一对应的投影面，并通过机件的对称面或孔的轴线。
剖切平面平行正立投影面
剖切平面平行正立投影面，并通过机件孔的轴线。
A
A
A-A
2. 由于剖切是假想的，因此，当机件的某一视图画成剖视图后，其它视图仍按完整的形状画出。
画剖视图时应注意事项：
画剖视图时应注意事项：
允许顺时针旋转，将图形放正
允许逆时针旋转，将图形放正
全剖视图（局部）
局部剖视图
A-A
A
A
A
A
A
A
用几个平行的剖切平面剖开机件，以前称为阶梯剖。
主要用于表达孔、槽等内部结构不在同一剖切平面内，又层次较多的机件。
二. 用几个平行的剖切平面剖切
实体部分，不能断开
内孔处必须断开
错误
机械制图-视图与剖视图
5.2.2 剖视图的种类
按机件剖开的范围来区分，剖视图的种类 可大致分为3类：全剖视图、半剖视图和局部 剖视图。
1．全剖视图 用剖切面完全的剖开机件所得的剖 视图称为全剖视图。
全剖视图可以由单一剖切面或组合的剖切面（后续章节 中叙述）剖切获得。
全剖视图主要用于表达内部结构复杂的不对称机件，或 外形简单的对称机件。
l 选择一个新的投影面，使它与机件上倾斜的 部分平行，然后将机件上的倾斜结构向该投 影面投射，就可得到倾斜部分的实形，如下 图所示。
H1与机件的倾斜部分平行，在H1上得到斜视图A
斜视图的画法与标注
注意 旋转符号的箭头指明旋转方向，表示该视图
名称的大写拉丁字母应与旋转符号的箭头端相邻。
l 当要注出图形的旋转 角度时，应将其标注 在字母之后。
投影面的展开及视图配置
第三角画法视图配置
本章小结
l 了解基本视图、向视图的形成，会画基本视图， 会标注向视图。
l 了解斜视图、局部视图的形成，会画、会标注斜 视图和局部视图。
l 了解剖视图的形成如全剖视图、半剖视图、局部 剖视图。
l 熟练将全剖视图、半剖视图、局部剖视图应用于 不同结构的机件并会正确标注。
2．半剖视图 当机件具有对称平面，向垂直于
对称平面的投影面上投射时，以对称中心分界，一 半绘成剖视图表达内部，一半绘成外轮廓视图表达 外部，这种表达方式称为半剖视图。
绘制半剖视图时注意以下事项 ：
（1）剖视图与视图之间的分界线应是点画线， 不能绘成粗实线。
（2）采用半剖视后，视图一侧的虚线应省略 不画。
第5章 视图与剖视图

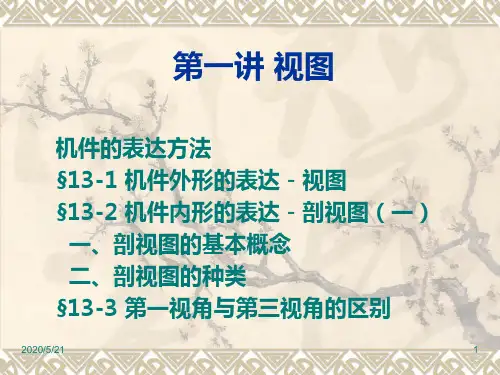

5.1 视图 5.2 剖视图 5.◎熟知视图的种类及其成因 l ◎掌握画视图的方法和标注 l ◎掌握画剖视图方法和标注
机械制图_视图与剖视图概念及种类教材
适用范围：主要用于内、外形状都需要表示的对称物体。
2019/4/17 28
半剖视图的标注
(1) 省略标注的半剖视图。
2019/4/17
29
半剖视图的标注
(2) 省略箭头的半剖视图。
2019/4/17
30
3、局部剖视图
用剖切面将物体局部剖开，并通常用波浪线表示 剖切范围，所得的剖视图称为局部剖视图。
26
1、全剖视图
用剖切面将物体完全剖开后所得的剖视
图称为全剖视图。
适用范围：外形较简单，内形较复杂，重点表达内形。
2019/4/17 27
2、半剖视图
当物体具有对称平面时，在垂直于对称平面的投影 面上的投影所得的图形，可以对称中心线为分界，一半 画成剖视图以表达内形， 另一半画成视图以表达外 形，称为半剖视图。
2019/4/17 7
三、局部视图
当物体在平行 于某基本投影面方 向上仅有某局部结 构形状需要表达， 而又没有必要画出 其完整的基本视图 时， 可将物体的局 部结构形状向基本 投影面投射， 这样得到的视 图,称为局部视图 。
2019/4/17 8
局部视图画法和标注的规定
(1) 局部视图的断裂边界应以波浪线或双折线表示 。
2019/4/17
13
二、剖视图的概念
假想用剖切面剖开 机件，将处在观察者与 剖切面之间的部分移去， 而将其余部分向投影面 投影所得到的图形称为 剖视图。
2019/4/17
14
剖视图与普通视图的比较
如图所示，原来不可见的 孔、槽都变成可见的了，与不 剖的视图相比，层次分明，清 晰易懂。
剖视图
普通视图
2019/4/17
10
斜视图通常按向视图的 配置形式配置并标注，必要 时允许将斜视图旋转配置。
机械制图 剖视图
确定剖切位置：选择两个平行的剖切面通常位于物体的对称轴上 绘制剖切线：在剖切面上绘制剖切线剖切线应垂直于剖切面 绘制剖切面：在剖切线上绘制剖切面剖切面应与剖切线垂直 绘制剖视图：在剖切面上绘制剖视图剖视图应与剖切面平行 标注尺寸：在剖视图上标注尺寸尺寸应与剖切面平行 标注剖切符号：在剖视图上标注剖切符号剖切符号应与剖切面垂直
剖视图的绘制方法：选择合适的剖切位置画出剖切线标注剖切符号画出被剖开的部分其他部分 用虚线表示。
展示内部结构：剖视图可以清晰地展示机械设备的内部结构和工作原理。
便于理解：剖视图可以帮助读者更好地理解机械设备的工作原理和结构特点。
设计参考：剖视图可以作为设计人员设计机械设备时的参考帮助他们更好地理解和设 计机械设备。
剖视图的应用：剖视图在机械制图中的应用广泛如表达机械结构的内部结构、装配关系、运 动关系等与其他视图配合使用可以更清晰地表达机械结构的信息。
剖视图的实例分析
剖切位置：螺栓的中心线 剖视图类型：全剖视图 零件名称：螺栓
剖切方向：垂直于螺栓的中 心线
剖切符号：用粗实线表示
剖切后的视图：显示螺栓的内 部结构包括螺纹、螺纹孔等
装配体：由多 个零件组成的
整体
剖视图：展示 装配体内部结
构的视图
分析方法：根 据装配体的结 构特点选择合 适的剖切位置
和方向
实例：分析一个 由螺栓、螺母、 垫圈组成的装配 体的剖视图展示 其内部结构及装
配关系
管道系统的组成： 包括管道、阀门、 泵等
剖视图的绘制：选 择合适的剖切位置 绘制剖切线
剖视图的标注：标 注尺寸、材料、连 接方式等
教学工具：剖视图可以作为教学工具帮助学生更好地理解和掌握机械设备的结构和工 作原理。
机械制图剖视图的种类及画法

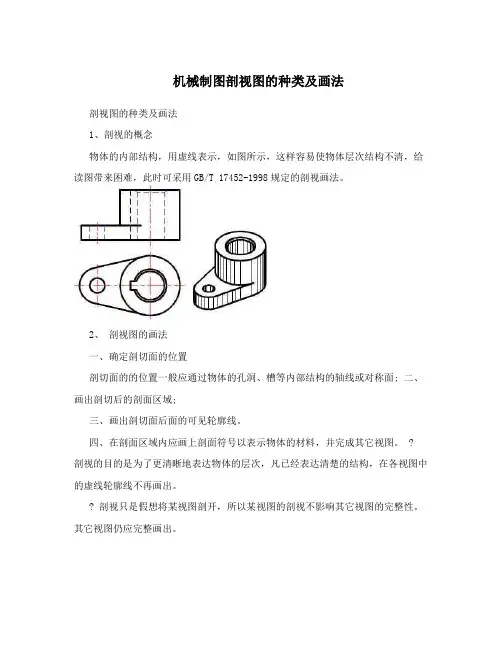

机械制图剖视图的种类及画法剖视图的种类及画法1、剖视的概念物体的内部结构，用虚线表示，如图所示，这样容易使物体层次结构不清，给读图带来困难，此时可采用GB/T 17452-1998规定的剖视画法。
2、剖视图的画法一、确定剖切面的位置剖切面的的位置一般应通过物体的孔洞、槽等内部结构的轴线或对称面; 二、画出剖切后的剖面区域;三、画出剖切面后面的可见轮廓线。
四、在剖面区域内应画上剖面符号以表示物体的材料，并完成其它视图。
? 剖视的目的是为了更清晰地表达物体的层次，凡已经表达清楚的结构，在各视图中的虚线轮廓线不再画出。
? 剖视只是假想将某视图剖开，所以某视图的剖视不影响其它视图的完整性。
其它视图仍应完整画出。
(a)物体的视图 (b)画出剖面区域 (c)完成剖视图五、剖视图的标注一般应在剖视图上方注出剖视图的名称“×-×”(×为大写拉丁字母或阿拉伯数字，如“A-A”)。
在相应的视图上用剖切符号(粗短画)表示剖切位置的起、迄和转折，用箭头指示投射方向，并注上同样的字母，如“A”。
剖切符号尽可能不与图形轮廓线相交。
当剖视图按投影关系配置，中间没有其它视图隔开，可省略箭头。
当剖切面通过物体的对称面或基本对称面，且剖视图按投影关系配置，中间又没有其它图形隔开时，可以省略标注，如图(a)中的左视图，其全剖视省略了标注。
还要注意，同一机件的剖面线倾斜方向应相同、间隔应相等，当图中的主要轮廓线与水平成写45?或接近45?时，该图的剖面线应画成与水平成30?或60?，如图(b)所示。
(a) 剖面线的画法 (b) 剖面线的画法剖切符号、剖切线和字母的组合标注如图所示。
剖切线也可省略不画，如图所示。
(a)组合标注 (b)省略剖切线剖切符号、剖切线和字母的组合标注六、剖面区域的表示法(GB/T 17453-1998)剖面符号(也叫剖面线)随物体所用材料类别的不同而不同。
不需在剖面区域表示材料类别时，可用通用剖面线表示。
机械制图教材第6章视图的基本知识ppt课件(剖视断面局部放大图)
