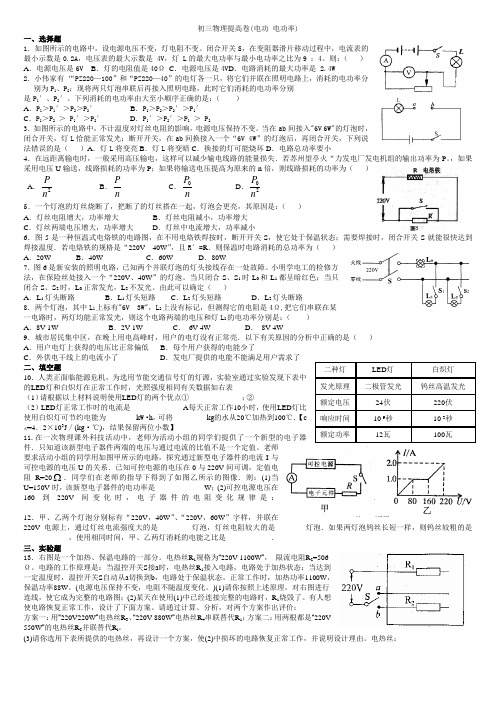

初三物理提高卷—电功 电功率
一、选择题
1．如图所示的电路中，设电源电压不变，灯电阻不变。
闭合开关S ，在变阻器滑片移动过程中，电流表的最小示数是0.2A ，电压表的最大示数是 4V ，灯 L 的最大电功率与最小电功率之比为9 ：
4。
则：（ ）
A ．电源电压是6V
B ．灯的电阻值是40Ω
C ．电源电压是4V
D ．电路消耗的最大功率是 2.4W
2．小伟家有‘“PZ220—100”和“PZ220—40”的电灯各一只，将它们并联在照明电路上，消 耗的电功率分别为P 1、P 2；现将两只灯泡串联后再接入照明电路，此时它们消耗的电功率分别 是P 1′、P 2′。
下列消耗的电功率由大至小顺序正确的是：（ ）
A ．P 1＞P 1′＞P 2＞P 2′
B ．P 1＞P 2＞P 2′＞P 1′
C ．P 1＞P 2 ＞ P 1′＞P 2′
D ．P 1′＞P 2′＞P 1 ＞ P 2
3．如图所示的电路中，不计温度对灯丝电阻的影响，电源电压保持不变。
当在ab 间接入"6V 6W"的灯泡时，闭合开关，灯L 恰能正常发光；断开开关，在ab 间换接入一个“6V 4W ”的灯泡后，再闭合开关，下列说法错误的是（ ）
A ．灯L 将变亮
B ．灯L 将变暗
C ．换接的灯可能烧坏
D ．电路总功率要小
4．在远距离输电时，一般采用高压输电，这样可以减少输电线路的
能量损失．若苏州望亭火“力发电厂发电机组的输出功率为P 。
，如果采用电压U 输送，线路损耗的功率为P ；如果将输送电压提高为原来的n 倍，则线路损耗的功率为（ ）
A ．2P n
B ．P n
C ．0P n
D ．02
P n 5．一个灯泡的灯丝烧断了，把断了的灯丝搭在一起，灯泡会更亮，其原因是：（ ）
A ．灯丝电阻增大，功率增大
B ．灯丝电阻减小，功率增大
C ．灯丝两端电压增大，功率增大
D ．灯丝中电流增大，功率减小
6．图5是一种恒温式电烙铁的电路图，在不用电烙铁焊按时，断开
开关S ，使它处于保温状态；需要焊接时，闭合开关S 就能很快达到
焊接温度．若电烙铁的规格是“220V 40W ”，且R ′=R ．则保温时
电路消耗的总功率为（ ）
A ．20W
B ．40W
C ．60W
D ．80W
7．图6是新安装的照明电路，已知两个并联灯泡的灯头接线存在一处故障。
小明学电工的检修方法，在保险丝处接入一个“220V 、40W ”的灯泡。
当只闭合S 、S 1时L 0和L 1都呈暗红色；当只闭合S 、S 2
时，L 0正常发光，L 2不发光。
由此可以确
定（ ）
A ．L 1灯头断路
B ．L 1灯头短路
C ．L 2灯头短路
D ．L 2灯头断路
8．两个灯泡，其中L 1上标有"6V 3W"，L 2上没有标记，但测得它的电阻是4Ω,把它们串联在某
一电路时，两灯均能正常发光，则这个电路两端的电压和灯L 2的电功率分别是：（ ）
A ．8V 1W
B ．2V 1W
C ． 6V 4W
D ． 8V 4W
9．城市居民集中区，在晚上用电高峰时，用户的电灯没有正常亮．以下有关原因的分析中正确的是（ ）
A ．用户电灯上获得的电压比正常偏低
B ．每个用户获得的电能少了
C ．外供电干线上的电流小了
D ．发电厂提供的电能不能满足用户需求了
二、填空题
10．人类正面临能源危机，为选用节能交通信号灯
的灯源，实验室通过实验发现下表中的LED 灯和
白炽灯在正常工作时，光照强度相同有关数据如 右表
（1）请根据以上材料说明使用LED 灯的两个优点
①______________；②______________ （2）LED 灯正常工作时的电流是______________A
每天正常工作10小时，使用LED 灯比使用白炽灯可节约电能为________k W ·h ，可将_________kg 的水从20℃加热到100℃．【c 水=4．2×10
J ／(kg ·℃) ，结果保留两位小数】
11.在一次物理课外科技活动中，老师为活
动小组的同学们提供了一个新型的电子
器件．只知道该新型电子器件两端的电压
与通过电流的比值不是一个定值。
老师要
求活动小组的同学用如图甲所示的电路，
探究通过新型电子器件的电流I 与可控电
源的电压U 的关系．已知可控电源的电压在0与220V 间可调，定值电阻R=20 ．同学们在老师的指导下得到了如图乙所示的图像．则：(1)当U=150V 时，该新型电子器件的电功率是_____________W ；(2)可控电源电压在160到220V 间变化时，电子器件的电阻变化规律是：______________________________________
12．甲、乙两个灯泡分别标有“220V ，40W ”、“220V ，60W ”字样，并联在220V 电源上，通过灯丝电流强度大的是_________灯泡，灯丝电阻较大的是________灯泡．如果两灯泡钨丝长短一样，则钨丝较粗的是____________，使用相同时间，甲、乙两灯消耗的电能之比是____________．
三、实验
13．右图是一个加热、保温电路的一部分。
电热丝R 1规格为“220V 1100W ”， 限流电阻R 2=506Ω。
电路的工作原理是：当温控开关S 接a 时，电热丝R 1接入电路，电路处于加热状态；当达到一定温度时，温控开关S 自动从a 切换到b ，电路处于保温状态。
正常工作时，加热功率1100W ，保温功率88W 。
(电源电压保持不变，电阻不随温度变化。
)
(1)请你按照上述原理，对右图进行连线，使它成为完整的电路图；
(2)某天在使用(1)中已经连接完整的电路时，R 1烧毁了。
有人想使电路恢复正常工作，设计了下面方案。
请通过计算、分析，对两个方案作出评价：
方案一：用“220V220W ”电热丝R 3、“220V 880W ”电热丝R 4串联替代R 1；
方案二：用两根都是“220V 550W ”的电热丝R 5并联替代R l 。
(3)请你选用下表所提供的电热丝，再设计一个方案，使(2)中损坏的电路恢复正常工作，并说明
四、计算题
14．研究表明，有些金属电阻的阻值会随温度的变化而变化，物理学中利用这类金属的特性可以制成金属电阻温度计，它可以用来测量很高的温度，其原理如图所示。
图中电流表量程为0～15mA （不计其电阻），电源的电压恒为3V，R′为滑动变阻器，金属电阻作为温度计的测温探头，在t≥0℃时其阻值R t随温度t的变化关系为R t=100+0.5t（单位为Ω）。
（1）若要把R t放入温度为0℃处进行测量，使电流表恰好达到满量程电流15mA，则这时滑动变阻器R′接入电路的阻值为多大？
（2）保持（1）中滑动变阻器R′接入电路的阻值不变，当把测温探头R t放到某待测温度处，电流表的示数恰为10mA，则此时R t的阻值为多大？对应的温度为多高？
（3）保持（1）中滑动变阻器R′接入电路的阻值不变，当被测温度为600℃时，电路消耗的电功率为多大？
（4）若把电流表的电流刻度盘换为对应的温度刻度盘，则温度刻度的特点是什么？
15．太阳能电池是人类利用太阳能的智慧结晶，某研究所为了研究需要而设计制造了一块电池板，相关数据如下表：
通过查阅相关资料知：太阳光照射到地面时单位面积上的辐射功率为P1(w/m2)．则
(1)太阳能电池板的作用是把_____________能转化为____________能；
(2)该太阳能电池板的效率为_______________；
(3)设太阳辐射的总功率为P 0(w)，若不计太阳光通过太空及大气层的能量损失，已知半径为r 的球面面积为42
r π，则太阳到地球的距离r=__________________．
16．某宾馆对物品进行消毒时使用高温高压蒸汽消毒锅(如图甲)。
图乙为自动测定锅内温度的电路原理图。
其中Ro 为定值电阻，阻值为5Ω。
A 为温度指示表（实质是一只量程为0～0.6A 的电流表)，Rx(测温探头)为热敏电阻(其电阻值随锅内温度的变化而变化)。
关于热敏电阻的阻值与温度的对应关系如下表所示：
(1)若锅内温度为75℃时电流表的示数为0.24A 。
求电源的电压U 。
(2)若锅内温度为125℃时电流表的示数为0.6A 。
求此时热敏电阻Rx 的阻值及其功率。
17．现在流行的无线市话俗称“小灵通”，是一种新型的个人无线接收系统，具有语音清晰、发射功率低、待机时间长、功能多、价格合理等特点、它的使用使传统意义上的固定电话不再固定在某个位置，可在无线网络覆盖范围内自由移动使用，并可随时随地接听、拨打本地和国内、国际电话.表1是某一型号小灵通的部分资料数据. 若这种小灵通在正常使用情况下，充电一次可使用7d ，累计通话时间为1.2h ，通话时耗电功率为平均发射功率的20倍. 则：
(1) 这部小灵通正常通话时的工作电流大约多大?
(2) 小灵通开机但不通话时的状态称为待机. 这部小灵通的待机电流大约多大?
(3) 在没有充电器的情况下，可用一个电压略高于3.6V 的直流电源为小灵通电池临时应急充电. 请你设计一个方案，用图14所示的直流电源给这部小灵通的电池充电，并画出充电的电路图.。
