变压器的知识-变压器的特性原理分类变压器的知识-变压器的特性/原理/分类什么是变压器变压器是变换交流电压、电流和阻抗的器件，当初级线圈中通有交流电流时，铁芯（或磁芯）中便产生交流磁通，使次级线圈中感应出电压（或电流）。
变压器由铁芯（或磁芯）和线圈组成，线圈有两个或两个以上的绕组，其中接电源的绕组叫初级线圈，其余的绕组叫次级线圈。
变压器的主要功能变压器的功能主要有：电压变换；阻抗变换；隔离；稳压（磁饱和变压器）等，变压器常用的铁心形状一般有E型和C型铁心。
变压器分类按冷却方式分类：干式（自冷）变压器、油浸（自冷）变压器、氟化物（蒸发冷却）变压器。
按防潮方式分类：开放式变压器、灌封式变压器、密封式变压器。
按铁芯或线圈结构分类：芯式变压器（插片铁芯、C型铁芯、铁氧体铁芯）、壳式变压器（插片铁芯、C型铁芯、铁氧体铁芯）、环型变压器、金属箔变压器。
按电源相数分类：单相变压器、三相变压器、多相变压器。
按用途分类：电源变压器、调压变压器、音频变压器、中频变压器、高频变压器、脉冲变压器。
变压器的基本原理当一个正弦交流电压U1加在初级线圈两端时，导线中就有交变电流I1并产生交变磁通ф1，它沿着铁心穿过初级线圈和次级线圈形成闭合的磁路。
在次级线圈中感应出互感电势U2，同时ф1也会在初级线圈上感应出一个自感电势E1，E1的方向与所加电压U1方向相反而幅度相近，从而限制了I1的大小。
为了保持磁通ф1的存在就需要有一定的电能消耗，并且变压器本身也有一定的损耗，尽管此时次级没接负载，初级线圈中仍有一定的电流，这个电流我们称为“空载电流”。
如果次级接上负载，次级线圈就产生电流I2，并因此而产生磁通ф2，ф2的方向与ф1相反，起了互相抵消的作用，使铁心中总的磁通量有所减少，从而使初级自感电压E1减少，其结果使I1增大，可见初级电流与次级负载有密切关系。
当次级负载电流加大时I1增加，ф1也增加，并且ф1增加部分正好补充了被ф2所抵消的那部分磁通，以保持铁心里总磁通量不变。
脉冲变压器精选
10. 已知一台变压器原边额定电压为 220 V, 额定电 流为 0.5 A， 原边绕组电阻为 15 Ω， 漏抗为 2 Ω, 副边 绕组电阻为160 Ω， 漏抗为 25Ω, Ｗ1=704匝， W2=2080 匝。 当副边短路时， 为使原边电流不超过额定电流， 原边电压最大不能超过多少伏? (提示： 计算副边短路 的I1时可以忽略I0。)
11. 已知一台单相变压器的各参数如下： R1=0.4 Ω, X1σ=2.0 Ω, Xm=110 Ω, R2=0.25 Ω, X2σ=0.8 Ω, 变比k=2， 铁耗引起的等值电阻Rm=7.5 Ω， 已知该变压器接一纯 电阻负载RL=1.8 Ω。 要求：
(1) 画出T形等值电路并标出各参数值；
(2) 定性画出相量图。
它是一种宽频带变压器，亦即要有足够的脉冲宽度，而且脉冲前沿要陡，后沿下降要快，只有如此才能准确可靠地触发晶体管。
图 4 - 21 简化等值电路
r
0
r
有4. 时还用B它来m隔(或离信B号源m和到负载B之r间)的而直流上电位升。或下降，如图4 - 19的箭头方向所示。
5.
7.
在原绕组所加方波电压U 的 (1) 交流380 V, 50 Hz; (2) 交流440 V, 100 Hz; (3) 直流220 V。 1
如再何将正 该确电使路用图单简相化自为耦图调4-压22变(b)压所器示?，则m其电势平衡K方程式如下： m
K
故X 起主要作用。 T越小，脉冲前沿上升越快，即脉冲的陡度越大。
脉冲变压器效率 损耗
脉冲变压器效率损耗摘要：一、脉冲变压器的概念与工作原理二、脉冲变压器的损耗类型及影响因素三、脉冲变压器的效率及其提高方法四、脉冲变压器在实际应用中的重要性正文：一、脉冲变压器的概念与工作原理脉冲变压器是一种能够在直流电路中实现交流电压变换的装置，其核心部分是铁芯和绕组。
当直流电压通过绕组时，会在铁芯内产生交变磁场，这种磁场会使得绕组产生感应电动势，从而实现电压的变换。
脉冲变压器广泛应用于电力系统、通信设备、家电产品等领域。
二、脉冲变压器的损耗类型及影响因素脉冲变压器的损耗主要分为铁损和铜损两类。
1.铁损：铁损主要包括涡流损耗和磁滞损耗。
涡流损耗是由于交变磁场在铁芯内产生感应电流，导致铁芯发热而产生的损耗。
磁滞损耗则是由于铁芯在交变磁场作用下发生磁滞现象，使得磁场能量无法完全转化为电能而产生的损耗。
2.铜损：铜损是指变压器一、二次电流流过线圈电阻所消耗的能量之和。
由于线圈多用铜导线制成，故称铜损。
它和电流的平方成正比。
影响脉冲变压器损耗的因素主要有：铁芯材料的电阻率、铁芯厚度、线圈的匝数、线圈的电阻等。
三、脉冲变压器的效率及其提高方法脉冲变压器的效率是指输出功率与输入功率之比。
为了提高脉冲变压器的效率，可以采取以下措施：1.选择合适的铁芯材料：铁芯材料的选择会影响到变压器的损耗，因此应选择具有较高磁导率和较低电阻率的材料。
2.优化铁芯结构：通过调整铁芯的厚度、形状和尺寸，可以减小涡流损耗和磁滞损耗。
3.降低线圈电阻：采用高导电性能的线材，减小线圈的电阻，从而降低铜损。
4.提高负载率：在变压器设计时，应使其工作在较高的负载率下，以提高效率。
四、脉冲变压器在实际应用中的重要性脉冲变压器在实际应用中具有重要意义，它能够实现直流电压向交流电压的转换，满足各种电子设备的需求。
工作原理

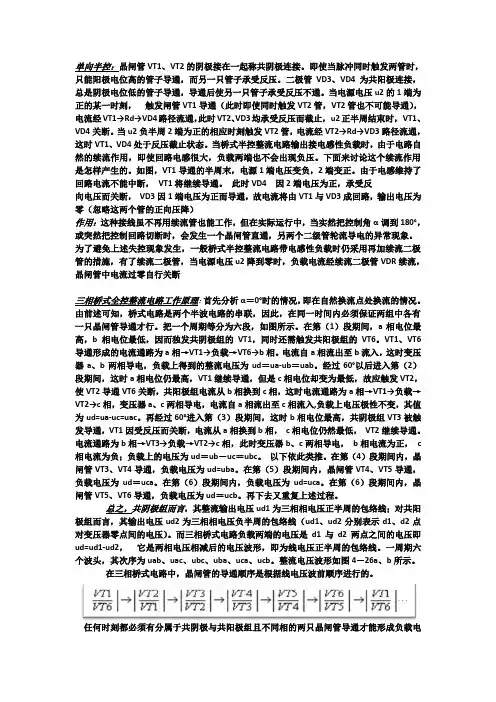

单向半控：晶闸管VT1、VT2的阴极接在一起称共阴极连接。
