电工技术基础是指掌握电工基本知识和技术的基础能力。
主要包括以下几个方面：
1. 电气基本理论：了解电流、电压、电阻、功率等基本概念，以及欧姆定律、基尔霍夫定律等基本电路理论。
2. 电气安全知识：熟悉电气安全规范和标准，了解电击、
触电、火灾等危险和预防措施，掌握正确的接地方法和绝
缘措施。
3. 电路图设计与分析：能够理解和绘制电路图，分析电路
中的电阻、电流、电压等参数，解决常见的电路问题。
4. 电器元件与设备：了解主要电气元件的工作原理和特性，如电阻、电容、电感、继电器、开关等，掌握不同类型的
电器设备的安装、调试和维护方法。
5. 电机与控制：了解电机的分类、工作原理和性能指标，
掌握电机的起动、停止、调速、反向控制方法，了解常见
的电气控制元件和控制电路。
6. 配电与用电安装：了解电能的产生、输送和分配，掌握
低压、中压和高压电力系统的基本结构和设备，了解电力
负荷计算和配电装置的选型、布置和施工要求。
7. 仪器仪表与测量技术：了解常见的电气测量仪器和仪表
的工作原理和使用方法，掌握电气参数的测量和故障排除
技术。
8. 自动化控制基础：了解自动控制的基本原理和方法，掌
握PLC编程和现场总线技术，了解常见的工控设备和系统。
以上是电工技术基础的主要内容，掌握这些基础知识和技能，对于从事电工、自动化等相关工作具有重要的意义。
电工技术基础知识
电工技术基础知识电工技术基础知识是电工从业人员必备的基本知识，它涵盖了电工行业的基本原理、常用电气设备和电路的基本知识等方面。
掌握这些基础知识，不仅可以提高电工工作的效率和质量，还可以保证电工作业的安全性。
本文将从电工行业的基本原理、常用电气设备和电路的基本知识等方面介绍电工技术的基础知识。
一、电工行业的基本原理电工行业的基本原理主要包括电学基础、电磁学基础和电动机基础等方面。
其中，电学基础是电工技术的基础，它包括电流、电压、电阻、电功率等基本概念的理解与应用。
电磁学基础则是电工技术的重要组成部分，它涉及电磁感应、电磁场、电磁波等方面的知识。
电动机基础是电工技术的核心内容，它包括电动机的工作原理、类型和性能参数等方面的知识。
掌握这些基本原理，可以帮助电工从业人员更好地理解和应用电工技术。
二、常用电气设备在电工行业中，常用的电气设备包括电缆、开关、插座、照明设备、电动机等。
电缆是电能传输的重要工具，它由导体、绝缘材料和护套等组成，用于电能的输送。
开关和插座是电路的控制和接口设备，用于控制电气设备的开关和连接。
照明设备是电工行业中常见的设备之一，包括灯具、灯泡等，用于提供照明。
电动机是电工行业的核心设备，它将电能转换为机械能，广泛应用于工业生产和家庭用电等领域。
熟悉这些常用电气设备的原理和使用方法，对于电工从业人员来说至关重要。
三、电路的基本知识电路是电工行业中常见的工作对象，掌握电路的基本知识对于电工从业人员来说非常重要。
电路的基本组成部分包括电源、负载和导线等。
电源是电路的能量来源，可以是电池、电网等。
负载是电路中消耗电能的部分，可以是灯泡、电动机等。
导线则是电路中的传输介质，用于将电能从电源传输到负载。
电路的基本类型包括串联电路、并联电路和混联电路等。
串联电路是将电器按照顺序连接起来的电路，电流通过每个电器时都会经过相同的电流。
并联电路是将电器按照并排连接起来的电路，电压在每个电器上都相同。
混联电路则是串联电路和并联电路的结合，既有串联又有并联。
电工技术基础电子教案完整版
电工技术基础电子教案完整版一、教学内容本节课的教学内容来自《电工技术基础》教材第三章第一节，详细内容主要包括电路的基本概念、电路元件的介绍以及简单电路的分析。
重点讲解电路的串联、并联特性，以及电阻、电容、电感等元件的工作原理和应用。
二、教学目标1. 让学生掌握电路的基本概念，了解电路元件的作用及其在电路中的应用。
2. 使学生掌握电路的串联、并联特性，并能够运用这些特性分析简单电路。
3. 培养学生的动手实践能力，能够正确使用电工工具和仪器进行电路搭建和测试。
三、教学难点与重点难点：电路的串联、并联特性分析，以及电阻、电容、电感等元件的工作原理。
重点：电路的基本概念，电路元件的作用及其在电路中的应用。
四、教具与学具准备教具：电工教材、电路图、多媒体课件、实验器材（电阻、电容、电感、导线、电源等）。
学具：笔记本、教材、实验报告册、电工工具（如螺丝刀、剥线钳等）。
五、教学过程1. 导入：通过展示一个简单的电路实例，引导学生思考电路的基本概念和元件的作用。
2. 理论讲解：（1）介绍电路的基本概念，如电流、电压、电阻等。
（2）讲解电路元件的工作原理及其在电路中的应用。
3. 实践操作：（1）指导学生搭建串联电路和并联电路，观察电流和电压的变化，分析电路特性。
（2）让学生动手测量电阻、电容、电感等元件的参数，了解其工作原理。
4. 例题讲解：通过讲解典型例题，使学生掌握电路分析方法。
5. 随堂练习：布置一些有关电路分析的练习题，让学生独立完成，巩固所学知识。
六、板书设计1. 电路的基本概念、元件及其作用。
2. 串联电路和并联电路的特性。
3. 电阻、电容、电感元件的工作原理。
4. 典型例题和随堂练习。
七、作业设计1. 作业题目：（1）简述电路的基本概念，包括电流、电压、电阻等。
（2）分析串联电路和并联电路的特性，并举例说明。
（3）计算一个简单电路中各元件的参数。
2. 答案：（1）电路的基本概念：电流是电荷的定向移动，单位为安培（A）；电压是电势差的表示，单位为伏特（V）；电阻是阻碍电流流动的程度，单位为欧姆（Ω）。
电工电子技术基础知识点
电工电子技术基础知识点一、电工技术基础1. 电路基础- 电路定义：电流的路径，由电源、导线、负载和开关组成。
- 欧姆定律：电压(V)、电流(I)和电阻(R)之间的关系，V = I * R。
- 基本电路类型：串联电路、并联电路、混合电路。
2. 电源- 直流电源(DC)：电压和电流方向恒定的电源。
- 交流电源(AC)：电压和电流方向周期性变化的电源。
- 电池、发电机、变压器等都是常见的电源设备。
3. 导线与连接- 导线材料：铜、铝等，具有低电阻率。
- 导线规格：根据负载电流选择合适截面积的导线。
- 连接方式：焊接、压接、螺栓连接等。
4. 负载- 电阻性负载：如电热器、电阻器。
- 电容性负载：如电容器。
- 感性负载：如电动机、变压器。
5. 开关与控制- 开关类型：单刀单掷、单刀双掷、三刀双掷等。
- 控制元件：继电器、接触器、定时器等。
二、电子技术基础1. 电子元件- 被动元件：电阻器、电容器、电感器。
- 主动元件：二极管、晶体管、集成电路。
- 半导体材料：硅、锗等。
2. 数字电子基础- 数字信号：二进制信号，0和1表示低电平和高电平。
- 逻辑门：与门、或门、非门、异或门等。
- 触发器：RS触发器、D触发器、JK触发器等。
3. 模拟电子基础- 放大器：运算放大器、音频放大器、功率放大器。
- 振荡器：正弦波振荡器、方波振荡器。
- 滤波器：低通滤波器、高通滤波器、带通滤波器。
4. 电子测量与测试- 测量仪器：万用表、示波器、信号发生器。
- 测试方法：电压测量、电流测量、电阻测量。
5. 电子电路设计- 电路原理图设计：使用绘图软件绘制电路图。
- PCB布局：电路板设计，包括元件布局和走线。
- 电路仿真：使用软件模拟电路工作情况。
三、安全与维护1. 电工安全- 遵守电气安全规范。
- 使用个人防护装备。
- 定期检查电气设备。
2. 电子设备维护- 清洁电路板和元件。
- 定期更换老化元件。
- 存储环境要求：防潮、防尘、防静电。
电工技术基础
电工技术基础第一章电路模型及电路定律§1.1电路及基本物理量一、电路的组成及功能： 1．电路的组成：电路是为了某种需要而将某些电工设备或元件按一定方式组合起来的电流通路。
由电源、负载和中间环节3部分组成。
2．电路的主要功能：①进行能量的转换、传输和分配。
②实现信号的传递、存储和处理。
二、电流：的电流方向称为电流的参考方向。
如果求出的电流值为正，说明参考方向与实际方向一致，否则说明参考方向与实际方向相反。
三、电压、电位和电动势：1．电压：单位正电荷由a 点移至b 点电场力所做的功称为a 、b 点两点间的电压。
电压的实际方向规定由电位高处指向电位低处。
与电流方向的处理方法类似，可任选一方向为电压的参考方向。
例：当ua =3V ，ub = 2V 时u1 =1V ， u2 =－1V最后求得的u 为正值，说明电压的实际方向与参考方向一致，否则说明两者相反。
对一个元件，电流参考方向和电压参考方向可以相互独立地任意确定，但为了方便起见，常常将其取为一致，称关联方向；如不一致，称非关联方向。
如果采用关联方向，在标示时标出一种即可。
如果采用非关联方向，则必须全部标示。
2.电位：单位正电荷由电路中某点移至参考点电场力所做的功，称为该点电位。
电路中a 、b 点两点间的电压等于a 、b 两点的电位差。
3．电动势：外力克服电场力把单位正电荷从电源的负极搬运到正极所做的功，称为电源的电动势。
电动势是衡量外力即非静电力做功能力的物理量。
电动势的实际方向与电压实际方向相反，规定为由负极指向正极。
四、电功率：电场力在单位时间内所做的功称为电功率，简称功率。
p ＞0时吸收功率，p ＜0时放出功率。
功率与电流、电压的关系： 关联方向时：p =ui 非关联方向时：p =－ui正值I负值(a)(b)+ u 1 －ab－ u 2 +ab+ u －(a) 关联方向ab－ u +(b) 非关联方向abba ab V V U -=例：求图示各元件的功率.（a ）关联方向：P=UI=5×2=10W ，P>0，吸收10W 功率。

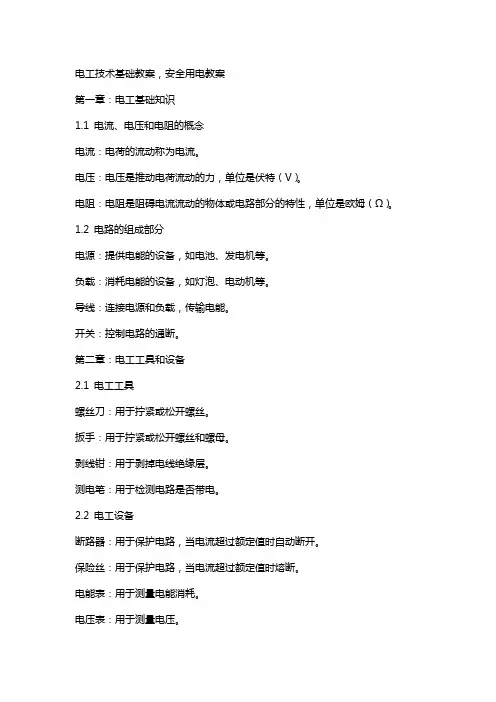

电工技术基础教案,安全用电教案
电工技术基础教案，安全用电教案第一章：电工基础知识1.1 电流、电压和电阻的概念电流：电荷的流动称为电流。
电压：电压是推动电荷流动的力，单位是伏特（V）。
电阻：电阻是阻碍电流流动的物体或电路部分的特性，单位是欧姆（Ω）。
1.2 电路的组成部分电源：提供电能的设备，如电池、发电机等。
负载：消耗电能的设备，如灯泡、电动机等。
导线：连接电源和负载，传输电能。
开关：控制电路的通断。
第二章：电工工具和设备2.1 电工工具螺丝刀：用于拧紧或松开螺丝。
扳手：用于拧紧或松开螺丝和螺母。
剥线钳：用于剥掉电线绝缘层。
测电笔：用于检测电路是否带电。
2.2 电工设备断路器：用于保护电路，当电流超过额定值时自动断开。
保险丝：用于保护电路，当电流超过额定值时熔断。
电能表：用于测量电能消耗。
电压表：用于测量电压。
第三章：照明电路3.1 单控照明电路单控照明电路由一个开关控制一个灯泡。
电路包括电源、开关、灯泡和导线。
3.2 双控照明电路双控照明电路由两个开关控制一个灯泡。
电路包括电源、开关、灯泡和导线。
第四章：家庭电器4.1 电冰箱电冰箱是一种制冷设备，用于保存食品和饮料。
电路包括电源、压缩机、冷凝器、蒸发器和温控器。
4.2 洗衣机洗衣机是一种清洁设备，用于清洗衣物。
电路包括电源、电机、传动装置、水位器和定时器。
第五章：安全用电5.1 触电的危险性触电可能导致严重的伤害甚至死亡。
必须遵守安全操作规程，确保自身安全。
5.2 防止触电的措施在操作电路时，确保断开电源开关。
使用绝缘工具和设备，避免直接接触带电部分。
定期检查电路和设备，确保没有破损和漏电情况。
第六章：电工测量与测试6.1 测量工具的使用介绍如何使用电压表、电流表、万用表等测量工具。
讲解测量工具的正确接线和使用方法。
强调测量时的安全注意事项。
6.2 测量电路参数学习如何测量电压、电流、电阻等电路参数。
理解并应用欧姆定律、功率公式等基本电学公式。
练习解决实际电路问题，如计算电路中的电流和电压。
电工技术基础知识(带答案)
温馨提示：本套试卷为电工精选题库，总共300道题！题目覆盖电工常考的知识点。
题库说明：本套题库包含（选择题100道，多选题100道，判断题100道）一、单选题(共计100题,每题1分)1.电缆桥.电缆层.分支箱.接地箱应( )巡查一次。
A.每天B.每月C.每年答案:C2. 保护接零是指( )。
A.负载中性点接零线B.负载中性点及外壳都接中性线C.低压电网电源的中性点接地，电气设备外壳和中性点连接D.电源的中性点不接地而外壳接地答案:C3. 对电力系统来说，峰.谷负荷差( )，用电则越趋于合理。
A.越大B.越小答案:B4. 热继电器具有一定的( )自动调节补偿功能。
A.时间B.频率C.温度答案:C5. 电动机的节电方法之一是电动机与机械负载( )配套。
A.大车拉小车B.小车拉大车C.合理D.随意答案:C6. 用MF47型万用表的500V档测量50KV/100V的电压互感器二次绕组电压时，指针盘摆渡约为满刻度的1/5，由此可知此高压设备电压约为( )KV。
A.50B.100C.500答案:A7. 某地层土的渗透系数大.地下水水量大，降水深度在7M左右，最适宜的井点降水方法是( )。
A.轻型井点B.喷射井点C.管井井点D.深井井点答案:C8. 从制造角度考虑，低压电器是指在交流50HZ.额定电压( )V或直流额定电压1500V 及以下电气设备。
A.400B.800C.1000答案:C9. 电力系统电压互感器的二次侧额定电压均( )V.A.220B.380;C.36;D.100.答案:D10. 电流互感器在运行中，二次绕组的一端及铁芯必须可靠地进行保护接地，二次绕组严禁( )。
A.短路；B.开路；C.通路；D.断路；答案:B11. 三相异步电动机的启停控制线路由电源开关.( ).交流接触器.热继电器.按钮组成。
A.时间继电器B.速度继电器C.熔断器D.电磁阀答案:C12. 用于爆炸危险较大和安全条件要求较高的场所是( )系统，是三相五线制系统。
电工技术基础知识(详细版)
温馨提示：本套试卷为电工精选题库，总共500道题！题目覆盖电工常考的知识点。
题库说明：本套题库包含（选择题300道，多选题50道，判断题150道）一、单选题(共计300题,每题1分)1.阀形避雷器在一定波形的雷电流流过阀片的( )。
A.压降愈小愈好，即阀片电阻值愈大愈好B.压降愈小愈好，即阀片电阻值愈小愈好C.压降愈大愈好，即阀片电阻值愈大愈好D.压降愈大愈好，即阀片电阻值愈小愈好答案:B2. 以SB-10型示波器为例，在观察Y轴输入电压波形时，波形的周期数是( )的整数倍数。
A.Y轴输入电压频率对扫描频率B.扫描频率对Y轴输入电压频率C.X轴输入电压频率对扫描频率D.扫描频率对X轴输入电压频率答案:A3. 根据国家标准，五芯电缆必须包含淡蓝.绿/黄，二种颜色，淡蓝色芯线必须用做( )A.N线B.PE.线C.火线E.线C.火线D.相线答案:A4. 并列运行的电力电缆，敷设时应( )。
A.截面相等B.长度相等C.型号相同D.无特殊要求答案:B5. 为防止登杆作业人员错误登杆而造成人身( )事故，与检修线路邻近的带电线路的电杆上必须挂标示牌，或派专人看守。
A.伤亡；B.失职；C.电击；D.电伤；答案:C6. 三相四线制供电系统中，中线电流等于( )。
A.零B.各相电流的代数和C.三倍相电流D.各相电流的相量和答案:D7. 在负载为星形连接的电路中，线电压与相电压的关系为( )。
A.U线=U相B.U线=√3U相C.U线=U相/√3D.U线=3U相答案:B8. 当电压比额定值高10%时，白炽灯的寿命缩减( )。
A.10%B.三分之一C.一半答案:C9. 在两个及以上的电阻相连接的电路中,电路的总电阻称为( )。
A.电阻B.电路电阻C.等效电阻答案:C10. 一台30kW的电动机，其输入有功功率( )。
A.等于30kWB.大于30kWC.小于30kWD.不确定答案:D11. 铁塔用于转角杆时，角度应不小于( )。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
四、简答题
1．有两个白炽灯“110V、100W”和“110V、40W”。
能否将它们串接在220伏的工频交流电源上使用？试分析说明。
2．试述提高功率因数的意义和方法？
3．某电容器的额定耐压值为450伏，能否把它接在交流380伏的电源上使用？为什么？
4．在电源电压不变的情况下，如果将三角形接法的电动机误接成星形，或者将星形接法的电动机误接成三角形，其后果如何？
5．有的三相异步电动机有380/220V两种额定电压，定子绕组可以接成星形或者三角形，试问何时采用星形接法？何时采用三角形接法？
五、计算题
1．计算如图电路中B点的电位。
2．在下图电路中，已知U
1=54V，U
2
=18V，R
1
=3Ω，R
2
=4Ω，R
3=
6Ω，用叠
加原理求I
3
的值。
3．在下图电路中，已知U
1=18V，U
2
=6V，R
1
=3Ω，R
2
=2Ω，R
3
=6Ω，R
L
=5
Ω，用戴维南定理求电流I
L
的值。
电工技术基础
四、简答题
1．有两个白炽灯“110V、100W”和“110V、40W”。
能否将它们串接在220伏的工频交流电源上使用？试分析说明。
答：不能将它们串接在220V工频交流电源上使用。
因为它们的额定电压相同，但额定功率不同，这说明它们的灯丝电阻不同：额定功率大的白炽灯灯丝电阻小，额定功率小的白炽灯灯丝电阻大，串联后它们的电压分配与阻值成正比，因此，100W白炽灯上加的电压低于额定值不能正常工作；40W白炽灯上加的电压高于额定值将损坏寿命（或烧损）。
2．试述提高功率因数的意义和方法？
答：提高线路的功率因数，一方面可提高供电设备的利用率，另一方面可以减少线路上的功率损耗。
其方法有自然补偿法和人工补偿法两种：自然补偿法就是尽量减少感性设备的轻载和空载；人工补偿法就是在感性设备两端并联适当的电容。
3．某电容器的额定耐压值为450伏，能否把它接在交流380伏的电源上使用？为什么？
答：耐压值为450伏说明该电容器承受电压的最高限值是450伏。
但交流380V是指它的有效值，最大值是380×1.414≈537V>450V，所以不能把它接在380V的交流电源上使用。
4．在电源电压不变的情况下，如果将三角形接法的电动机误接成星形，或者将星形接法的电动机误接成三角形，其后果如何？
答：电源电压不变的情况下，若误将三角形接法的电动机误接成星形，则将由于电压下降太多而使电机不能正常工作，若将星形接法的电动机误接成三角形，则将各相绕组上加的电压过高而造成电机烧损。
5．有的三相异步电动机有380/220V 两种额定电压，定子绕组可以接成星形或者三角形，试问何时采用星形接法？何时采用三角形接法？
答：当电源线电压为380V 时，定子绕组应接成星形；当电源线电压为220V 时，定子绕组应接成三角形，这样就可保证无论作什么样的联接方法，各相绕组上的端电压不变。
四、计算题
1．计算如图电路中B 点的电位。
解 AC 支路的电压为：
15)9(6=--=-=C A AC V V U （V ）
AC 支路的电流为：
1.050
10015
21=+=+=
R R U I AC （mA ）
1)9(1001.0=-+⨯=+=C BC B V U V （V ）
2．在下图电路中，已知U 1=54V ，U 2=18V ，R 1=3Ω，R 2=4Ω，R 3=6Ω，用叠加原理求I 3的值。
解：U 1单独作用：6
44
4//6354//32223113+⨯+=+⨯+='
R R R R R R U I = 4A
U 2单独作用：6
33
3//6418//31113223+⨯+-=+⨯+-
="
R R R R R R U I = -1A
"
+'=333I I I = 4-1 = 3A
3．在下图电路中，已知U 1=18V ，U 2=6V ，R 1=3Ω，R 2=2Ω，R 3=6Ω，R L =5Ω，用戴维南定理求电流I L 的值。
解：将含源二端网络用戴维南定理化简，得：
U OC =U AB =U 2+
3311R R R U ⨯+=6+66
318
⨯+=18V
Ω=+=+=46//32//312R R R R O
A R R U I L O OC L 25
418=+=+=。
