威纶通触摸屏工程的上传、下载
网线下载
4、程序上传、下载
在这个界面里选择需要下载的文件，包括 工程文件、配方数据、资料取样记录。
在该界面上设定HMI的IP地址，注意一定 要设定的与屏上的IP地址一致。
选择下载程序的辅助动作，下载后是否重新 启动屏、时候清除屏内的配方数据、事件记
录、资料取样记录
所有的设定完成之后，点击“开始下 载按钮，下载选择的程序到屏内。
网线下载
3、下载网线制作
Ethernet
采用网线对程序进行双传、下载是，网线一定要使用交叉网线。 网线连接方法：1-3、2-6、3-1、6-2
网线下载
4、程序下载
在Project Manager 中设定HMI的IP地址，
要与屏上设定的IP地址一致 点击设定按钮设定上传下载的密码
点击下载按钮出现下图所示的下载界面
U盘和CF卡上传、下载
1、U盘和CF卡上传
将U盘插到屏的USB的端口后，选择 上传到U盘或CF卡的指定位置。 具体的操作方法与下载方法一样。
U盘和CF卡上传、下载
1、U盘和CF卡上传
将U盘内的程序上传到电脑内
1、打开U盘内生成的文件夹，文件夹内history、mt8000 两个文件，打开mt8000文件夹下的001文件，并更改其中 的文件mt800的文件格式为mt8000.xob。 2、使用EB8000的软件对生成的mt8000.xob文件进行反 编译即可打开从屏内上传的程序。
2、打开工具栏，在其中选择“建立使用在U盘和CF卡上所需的下载 资料”，这是会打开上面同样的对话框，选择生成文件存储的位置和 名称，如上图所示即是将生成的文件存储在H盘的test文件夹内。
U盘和CF卡上传、下载
1、U盘和CF卡下载
威纶通触摸屏系统参数的设定
威纶通触摸屏系统参数的设定1.分辨率：分辨率是指屏幕上的像素数量，通常以水平像素数×垂直像素数来表示。
设备的分辨率要根据应用需求进行设定，高分辨率可以显示更多的细节，但可能影响设备的性能和电池寿命。
2.灵敏度：灵敏度决定了触摸屏对触摸输入的反应速度。
根据应用场景的需要，可以对触摸屏的灵敏度进行调整。
灵敏度太高可能会导致误触，而灵敏度太低则可能需要用户用更多的力气进行触摸。
3.接触判定：触摸屏可以通过判断触摸点的大小、形状和位置来确定用户的操作意图。
设备可以设定触摸点的大小范围和形状判定的灵敏度以及触摸点的位置判定方式，以满足用户对于不同操作的要求。
4.多点触控：多点触控功能可以实现多个触摸点的同时操作，例如双指缩放和旋转。
设备可以设定多点触控的最大触摸点数量和触摸点之间的最小距离，以适应不同的操作需求。
5.反应时间：反应时间是指用户触摸屏后系统响应的时间。
较低的反应时间可以提供更好的触摸体验，但也可能对设备的性能要求更高。
可以通过增加处理器性能或优化软件来减少触摸屏的反应时间。
6.抗干扰能力：触摸屏需要具备一定的抗干扰能力，以确保在高电磁干扰环境下仍能正常工作。
可以通过使用抗干扰电路和屏蔽技术来提高触摸屏的抗干扰能力。
7.电源管理：触摸屏需要适当的电源管理来延长电池寿命，例如可以设置触摸屏的休眠时间和待机功耗。
8.校准和校正：触摸屏可以进行校准和校正来确保准确的触摸输入。
校准是指调整触摸点的准确位置，而校正是指调整触摸点的触摸区域。
设备可以设定校准和校正的频率和方法，以保证触摸屏的准确度。
9.手势识别：触摸屏可以通过识别特定的手势来实现更多的交互操作，例如滑动、双击和长按等。
设备可以设定哪些手势被识别以及触发手势的阈值和时间，以适应不同用户的操作习惯。
10.外观设计：触摸屏的外观设计不仅影响用户的视觉感受，还可以提供更好的操作体验。
设备可以根据应用场景的需要设定触摸屏的大小、形状和材料等参数。
威纶通触摸屏资料传输的用法

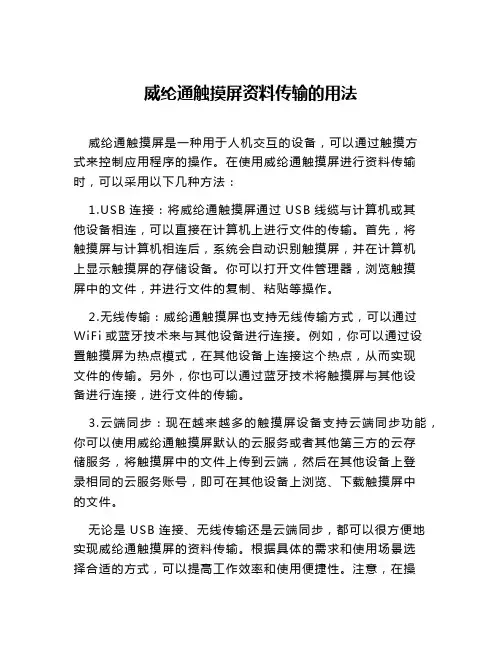

威纶通触摸屏资料传输的用法
威纶通触摸屏是一种用于人机交互的设备，可以通过触摸方
式来控制应用程序的操作。
在使用威纶通触摸屏进行资料传输时，可以采用以下几种方法：
B连接：将威纶通触摸屏通过USB线缆与计算机或其
他设备相连，可以直接在计算机上进行文件的传输。
首先，将
触摸屏与计算机相连后，系统会自动识别触摸屏，并在计算机
上显示触摸屏的存储设备。
你可以打开文件管理器，浏览触摸
屏中的文件，并进行文件的复制、粘贴等操作。
2.无线传输：威纶通触摸屏也支持无线传输方式，可以通过WiFi或蓝牙技术来与其他设备进行连接。
例如，你可以通过设
置触摸屏为热点模式，在其他设备上连接这个热点，从而实现
文件的传输。
另外，你也可以通过蓝牙技术将触摸屏与其他设
备进行连接，进行文件的传输。
3.云端同步：现在越来越多的触摸屏设备支持云端同步功能，你可以使用威纶通触摸屏默认的云服务或者其他第三方的云存
储服务，将触摸屏中的文件上传到云端，然后在其他设备上登
录相同的云服务账号，即可在其他设备上浏览、下载触摸屏中
的文件。
无论是USB连接、无线传输还是云端同步，都可以很方便地实现威纶通触摸屏的资料传输。
根据具体的需求和使用场景选
择合适的方式，可以提高工作效率和使用便捷性。
注意，在操
作时要确保设备之间的连接稳定和安全，避免文件传输中的意外情况发生。
威纶通触摸屏选型手册
800MHz
400MHz 400MHz
500MHz 400MHz
• 高速Cortex A8核心处理器，600~800MHz
• 相对于上一代产品提升50%~100% • 让HMI运转显示更快速高效
• 超大256MB 内存，256MB FLASH存储器
• 满足您对大容量数据存取的需要
三视图
• 纤薄机身厚度 • 铝合金坚固外壳 • 全新色彩时尚设计
4.3” 5.6”
7”
10”TK6102i 10.4”
12.1”
15”
2014
iE Series
极轻薄机身 全新外观与颜色 展现完美的设计美学 4.3”----15”多种尺寸选择
产品型号
iE Series
MT8100IE MT6070IE
MT8050IE MT8070IE
MT8121IE
MT8150IE
MT8050iE
iE
MT6070iE MT8070iE
MT8100iE
MT8121iE MT8150iE
MT8050i MT6050i MT6056i
TK6050i
MT8070iH MT6070iH
TK8070iP TK8070iH TK6070iP TK6070iH
MT8100i MT6100i
MT8104i
设计理念
创新分离概念 释放HMI新视野
Easy Builder 组态软件
CPU Ethernet / Serial ports
LCD Touch Panel
操作与显示接口
操作：USB接口
通过鼠标操作mTV 支持无线鼠标
显示：HDMI接口
接到显示器的HDMI或DVI接口
威纶触摸屏内部节点说明
威纶触摸屏内部节点说明类型说明位(Bit) LB : Local记忆体的地址位(Bit) RBI: 配方记忆体的索引地址位(Bit)LW_BIT: Local记忆体的地址的位地址位(Bit)RW_BIT: 配方记忆体的绝对地址的字地址位(Bit)RW_A_BIT: 配方记忆体的绝对地址的字地址字(Word) LW: Local记忆体的地址字(Word) RWI : 配方记忆体的索引地址字(Word) RW: 配方记忆体的绝对地址字(Word) RW_A: 配方记忆体的绝对地址注:RB和RW指向的是相同的区域，比如RB50~RB5F和RW5一样映射的都是同一个区域，RB50就是RW5的首地址。
但是LB和LW映射的则是不同的区域，它们在记忆体中指向的地址是不同的。
LW和LW_BIT是同一个区域。
在LB中的LB9000~LB9999，LW中的LW9000~LW9999，RW中的RW60000~RW65535的记忆体地址是系统内部保留使用的，都有特殊的用途，用户不能象使用一般的设备那样使用，而必须根据相关手册来使用它们的特殊功能。
详细内容请参照第24章[系统保留寄存器地址和作用]。
当配方记忆体被索引地址访问时，索引地址在LW9000所显示的—————————————————————————————————————————————————————地址的偏移量的地址开始查找。
比如如果(LW9000)= 50，那么索引地址RWI 100将访问RW 150 (100+50)的地址的数据。
这些地址均为HMI的内部地址，对应于HMI的存储区。
其地址范围在EB8000软件中均得到提示。
---------------------------------EM0—EM9指的是本机扩展寄存器，如U盘/SD卡上的数据。
如对em0.emi—em9.emi等文件中的地址进行读写。
Emi文件可自动生成，由HMI自动识别读取。
由“扩展存储编辑器”打开查看编辑或导入导出为CSV格式用EXCEL打开。
