接触网线岔检修技术质量标准和工艺一、组成：导线、限制管以及连接零件。
1．线岔到中心锚结的距离大于500米时，限制管选用700（1550mm）型。
2．线岔到中心锚结的距离小于500米时，限制管选用500（1300mm）型。
二、作用：保证机车受电弓安全地由一支接触线过渡到另一支接触线，使电力机车牵引的列车完成空中转换的目的。
三、质量标准：1.由正线与侧线组成的交叉线岔，正线接触线位于侧线接触线的下方；由侧线和侧线组成的线岔，距中心锚结较近的接触线位于下方。
2.对单开和对称（双开）道岔的交叉线岔，其技术状态应符合以下要求：（1）道岔定位支柱的位置160km/h及以下区段，道岔定位支柱应位于道岔起点轨缝至线间距700mm的范围内；160km/h以上区段，道岔定位支柱应按设计的定位支柱布置，定位支柱间跨距误差±1m。
（2）交叉点位置标准值：横向距两线路任一线路中心不大于350mm，纵向距道岔定位大于2.5m。
安全值：160km/h及以下区段，交叉点位于道岔导曲线两内轨距630——1085mm范围内的横向中间位置；160km/h以上区段的线岔交叉点位于道岔导曲线两内轨距735——1085mm 范围内的横向中间位置。
横向位置允许偏差50mm。
限界值：同安全值。
（3）两接触线相距500mm处的高差标准值：当两支均为工作支时，正线线岔的侧线接触线比正线接触线高20mm，侧线线岔两接触线等高；当一支为非工作支时，160km/h及以下区段的非工作支接触线比工作支接触线抬高80mm。
160km/h以上区段非工作支接触线按设计要求延长一跨并适当抬高后下锚。
安全值：当两支均为工作支时，正线线岔侧线接触线比正线接触线高10－30mm；侧线线岔两接触线高差不大于30mm。
当一支为非工作支时，160km/h及以下区段的非工作支接触线比工作支接触线抬高50－100mm。
160km/h以上区段延长一跨并抬高350—500mm后下锚。
接触网隔离开关检修技术质量标准和工艺

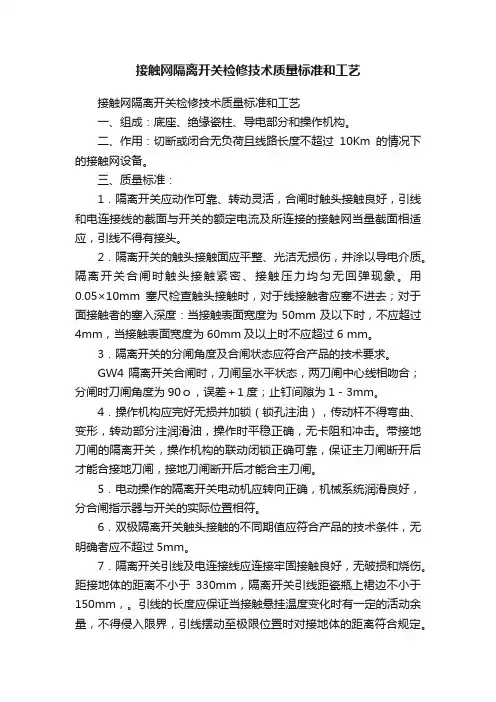

接触网隔离开关检修技术质量标准和工艺接触网隔离开关检修技术质量标准和工艺一、组成：底座、绝缘瓷柱、导电部分和操作机构。
二、作用：切断或闭合无负荷且线路长度不超过10Km的情况下的接触网设备。
三、质量标准：1．隔离开关应动作可靠、转动灵活，合闸时触头接触良好，引线和电连接线的截面与开关的额定电流及所连接的接触网当量截面相适应，引线不得有接头。
2．隔离开关的触头接触面应平整、光洁无损伤，并涂以导电介质。
隔离开关合闸时触头接触紧密、接触压力均匀无回弹现象。
用0.05×10mm塞尺检查触头接触时，对于线接触者应塞不进去；对于面接触者的塞入深度：当接触表面宽度为50mm及以下时，不应超过4mm，当接触表面宽度为60mm及以上时不应超过6 mm。
3．隔离开关的分闸角度及合闸状态应符合产品的技术要求。
GW4隔离开关合闸时，刀闸呈水平状态，两刀闸中心线相吻合；分闸时刀闸角度为90ｏ，误差＋1度；止钉间隙为1－3mm。
4．操作机构应完好无损并加锁（锁孔注油），传动杆不得弯曲、变形，转动部分注润滑油，操作时平稳正确，无卡阻和冲击。
带接地刀闸的隔离开关，操作机构的联动闭锁正确可靠，保证主刀闸断开后才能合接地刀闸，接地刀闸断开后才能合主刀闸。
5．电动操作的隔离开关电动机应转向正确，机械系统润滑良好，分合闸指示器与开关的实际位置相符。
6．双极隔离开关触头接触的不同期值应符合产品的技术条件，无明确者应不超过5mm。
7．隔离开关引线及电连接线应连接牢固接触良好，无破损和烧伤。
距接地体的距离不小于330mm，隔离开关引线距瓷瓶上裙边不小于150mm，。
引线的长度应保证当接触悬挂温度变化时有一定的活动余量，不得侵入限界，引线摆动至极限位置时对接地体的距离符合规定。
8．支持绝缘子应清洁、无破损、烧伤、裂纹和放电痕迹，瓷釉剥落面积不超过300平方毫米。
9．新安装的隔离开关在投入运行前，应做交流耐压试验，运行中每年用2500V的兆欧表测量一次绝缘电阻，与前次测量结果相比不应有明显下降。
接触网绝缘部件检修标准及技术要求共39页文档
