500KV线路保护二次回路介绍
500KV线路保护二次回路介绍以500KV石岗线为例。
石岗线的保护配置为：第一套保护为L90光纤差动保护，屏内包括L90差动保护装置、LPS后备保护装置、WGQ-871过压远跳装置；第二套保护为WXH-802A高频保护，屏内包括WXH-802A保护装置及WGQ-871过压远跳装置。
断路器保护配置为RCS-921A保护装置，短引线保护配置为RCS-922保护装置。
一、TA二次电流回路500KV系统一般为一个半断路器接线，接入线路保护的电流为边开关（5043）TA与中开关（5042）TA相应二次绕组的和电流，如图（一）所示，5043TA的第一组二次绕组与5042TA 的第一组二次绕组电流分别从各自TA端子箱引入到第一套保护屏，相同相别接入保护屏的同一端子，进行矢量和后提供给L90主保护、LPS后备保护、871过压远跳装置、5043断路器保护屏内的922A短引线保护、稳控A屏，路最在故障录波屏短接。
对第二套线路保护，交流电流回路为5043与5042TA的第二组二次绕组分别从各自TA端子箱引人到WXH-802A 保护屏，相同相别回路接入到保护屏的同一端子，进行矢量和后进入WXH-802A保护保护装置、5043保护屏内的第二套短引线保护装置，最后电流回路的末断在稳控B屏内短接。
1n WXH-802A20nWGQ-871 500KV石岗线交流电流WXH -8001nL902nLPS20nWGQ-871图（一）注意事项同220KVTA二次回路，特别注意其N回路唯一的接地点设在L90保护屏N回路和电流处。
二、TV二次电压回路在500KV 系统中，设置线路专用三相CVT ，不同于220KV 系统的母线上所有出线均共用母线CVT 二次电压的模式。
500KV 母线只设A 相CVT ，其二次电压回路主要用于测量及同期。
图（二）为石岗线第一套保护CVT 二次交流电压连接图，由图可知， CVT 二次回路连接情况为：线路TV 端子箱——保护屏，经交流快分开关4ZKK 、5ZKK 、6ZKK 后分别提供给L90、LPS 、WGQ-871保护装置。
同时该组电压回路还从L90保护屏并接至稳控屏和故障录波屏。
图（三）为石岗线第二套保护CVT 二次交流电压连接图，其连接情况为：线路TV 端子箱——保护屏，经交流快分开关1ZKK 后提供给WXH-802A 、WGQ-871保护装置。
同时该组电压回路还从WXH-802A 保护屏并接至5043保护屏和稳控B 屏。
岗市变 500KV 石岗线交流电压1n L90图（二）1W10-512E C11nWXH-802A图（三）三、开关量输入回路图（四）石岗线802屏开入图（五）如图（四）所示，L90保护的H7a、L8A、L8c、N7a端子分别为远传开入、及5042和5043断路器A、B、C相的跳闸位置开入。
其远传开入接入了同屏内WGQ-871的过压发信接点，该过压远跳装置借用L90保护的光纤传输通道，把本侧过压信号发送至对侧。
L90所接入的5042和5043断路器跳位接点全部直接取自场地断路器机构箱的辅助接点。
图（五）为石岗线第二套802A保护屏的开入示意图，802A保护的1n3-F端子为5042和5043断路器A、B、C相的跳闸位置开入，由图可知，其跳位取自5042、5043断路器保护屏内操作箱的跳位继接点。
802A保护的1n3-P、1n3-R端子分别为保护收信输入及导频消失开入，取自载波机相应的输出接点。
图（六）、图（七）分别为保护A、B屏启动重合闸及失灵保护回路图，保护A屏、B屏的A跳、B跳、C跳及三跳保护动作接点分别开入到5042、5043断路器保护屏的启动失灵及重合闸开入端，实现第一、二套保护启动失灵及重合闸功能。
50435043 5042重合闸50435043重合闸图（六）1n WXH-8021A图（七）4D92图（八）图（八）为断路器保护压力低闭锁重合闸回路，当断路器操作压力减低到事先设定的闭锁重合闸值时，接点E7与E8之间接通，将21YJJ、21YJJ’、22YJJ继电器线圈短接，使之失磁，其接至重合闸闭锁的常闭接点闭合导通，从而给重合闸放电，实现重合闸闭锁。
断路器先重闭锁回路当5041或5043重合闸动作的同时其闭琐先合接点同时动作，5042断路器保护屏收到闭锁先合开入后，则自动在原重合延时的基础上再加一个整定的延时，这两个时间之和构成5042总的重合闸延时。
图（九）图（九）为断路器先合闭锁后合回路，在3/2接线的500KV系统中，对应每条线路有二个断路器，双断路器的两套重合闸之间应有互相沟通的设计，保证线路上故障同时切除，但只先重合一个断路器，重合成功后再重合第二个断路，重合不成功，则第二个断路器就不应再重合。
为实现边断路器5042与中间断路器5043先合后合的配合，在二次回路上取5043断路器保护中的先合闭锁接点XHBC-1开出至5042断路器保护装置的先合闭锁开入端子。
当5042保护屏“先合投入”压板投入时设定该断路器先合闸。
先合重合闸经较短延时（重合闸整定时间），发出一次合闸脉冲时间120ms；当先合重合闸起动时发出“闭锁先合”信号；如果先合重合闸起动返回，并且未发出重合脉冲，则“闭锁先合”接点瞬时返回；如果先合重合闸已发出重合脉冲，则装置起动返回后该接点才返回。
先合重合闸与后合重合闸配合使用时，先合重合闸的“闭锁先合”输出接点接至后合重合闸的“闭锁先合”输入接点。
当“先合投入”压板退出时设定该断路器为后合重合闸。
后合重合闸经较长延时（重合闸整定时间+后合重合延时）发合闸脉冲。
四、开出回路图（十）为第一套保护跳5042跳闸回路示意图。
图中仅画出A相跳闸全部回路，B、C相回路原理与A相相同，只是接入的端子号与回路号不同。
如图所示，第一路跳闸正电源101I接至L90保护屏TD1端子，经L90保护A跳H1接点或LPS保护A跳T1接点后接至相应出口压板（下端头），在TD6端子并接后成为133A回路，再通过5042-330A电缆连接到5042断路器保护屏的4D126端子，通过信号继电器1TX1Ja、防跳继电器11TB1Ja、12TB1Ja后至4D123端子，回路号成为37AI，由42DLQ-140电缆连接至5042断路器汇控柜的TB2-B端子，经过远近控转换接点、断路器辅助常开接点、跳闸线圈52T1、低压闭锁跳闸接点、SF6低闭锁跳闸接点后回到操作负电源102I。
从图中可知，本间隔的跳闸闭锁直接在断路器汇控柜内实现，故未引跳闸闭锁接点到断路器保护屏。
101I图（十）21HWJa23HWJa图（十一）图（十一）为第二套保护跳5042跳闸回路示意图，其回路原理与图（十）相同，同时，第一、第二套保护还输出相同性质的接点接到5043断路器保护，实现保护跳5043断路器功能，其回路图与图（十）及图（十一）类似。
石岗线L90屏过压远方跳闸及短引线保护跳闸回路TD24D6图（十二）802保护屏过压远方跳闸及短引线保护跳闸回路图（十三）图（十二）、（十三）分别为第一、第二套过压远跳装置及短引线保护装置跳闸回路图。
由图可知，第一套保护的远方跳闸出口接点YTJ-1、过压出口接点GYJ-1及第一套短引线保护的出口接点TJ1-2接至5042断路器保护屏的4D99端子，连接到5042操作箱的11TJR、12TJR继电器，即第一路永跳回路。
第一套远跳出口接点YTJ-2、过压出口接点GYJ-2、短引线保护出口接点TJ1-1则接到5043断路器保护屏的11TJR、12TJR。
图（十三）为第二套过压远跳装置及短引线保护装置的两套远方跳闸出口接点、过压出口接点及短引线保护出口接点分别接至5042、5043断路器保护屏的4D105端子，连接到21TJR、22TJR，即第二路永跳回路。
石岗线断路器失灵跳相邻断路器5043失灵启动II 母WMH-800母差出口失灵启动II 母WMZ-41A 母差出口5043失灵跳5042I 线圈5043失灵跳5042II 线圈5042失灵跳5043I 线圈失灵跳5043II 线圈失灵跳5041I 线圈失灵跳5041II 线圈图（十四）+220V1D24-220V802保护发信+/ZB105-16802保护发信-/ZB105-16图（十五）图（十四）及图（十五）为5043、5042断路器失灵出口回路，当边断路器5043失灵时，必须跳开的断路器包括500KVII 母上联结的所有断路器、5042断路器，同时还应启动远跳跳开线路对侧开关。
当中间断路器5042失灵时，必须跳开5043、5041断路器，同时还应分别启动两条线路间隔保护的远跳跳开两条线路对侧开关。
在图（十四）中，5043断路器失灵时，其SLJ1-1、SLJ1-2出口接点分别用于启动II 母41A 母差、II 母800母差出口，以跳开II 母上所有其它断路器，其SLJ2-1、SLJ2-2出口接点则分别接至5042断路器保护屏的第一、第二路永跳回路，以可靠跳开5042断路器，同时其SLJ3-1、SLJ3-2出口接点与5042断路器保护的SLJ3-1、SLJ3-2失灵出口接点并接后，分别输出到L90保护屏和第二套WGQ-871装置并接到过压发信接点两端，以启动远跳对侧断路器，如图（十五）所示。
TD293LP3J114J1J1151WA-330CL90WXH-800011D1591LP262ZJ-12ZJ-41D1621WB-331C公共端图（十六）图（十六）为第一、二套保护的单跳及三跳启动稳控回路，第一套保护的单跳、三跳接点经过压板控制后输出到稳控A 屏、第二套保护的单跳、三跳接点经过压板控制后输出到稳控B 屏相应的启动开入端子，实现保护单跳三跳启动稳控功能。
1D1131D1181D1191D1211D1201D12220D8020D7720D7820D76TD47LCOM A相跳闸B相跳闸C相跳闸L90式LPS永跳L90通道故障L90收DTT收信远方跳闸录波过压跳闸录波通道收信录波通道故障录波802A收信输出802A保护C相跳闸802A保护发信远方跳闸录波通道故障录波通道收信录波过压跳闸录波802A保护B相跳闸802A保护A相跳闸图（十七）图（十七）为保护录波回路图。
保护A屏录波量包括：L90或LPS保护A相跳闸、L90或LPS保护B相跳闸、L90或LPS保护C相跳闸、L90或LPS保护永跳、L90通道故障、L90DTT收信、远方跳闸、过压跳闸、871通道收信、871通道故障等；保护B屏的录波量包括：802A保护收信输出、802A保护A相跳闸、802A保护B相跳闸、802A保护C相跳闸、802A保护发信、远方跳闸、过压跳闸、871通道收信、871通道故障等，这些录波开关量均为保护装置输出的空接点，保护A屏通过LB-330A电缆，保护B屏通过LB-331A电缆接至录波屏做为录波屏的开入量。
500kV CT二次回路 (2)
5011MU 1 #2主变保护1/录波
3 LH
4031
0.52
0.51
0.53
8.3
8.3
8.2
TPY
5011MU 2 #2主变保护2
4 LH
4041
0.47
0.49
0.50
17.4
17.6
17.3
5P30
5011MU 2 5011断路器保护2/I母线保护2
5 LH
4051
0.50
0.51
0.54
盘内
盘外
绝缘电阻
准确级
极性
备注
AN
BN
CN
AN
BN
CN
1LH
4011
0.52
0.49
0.49
18.2
18.4
18.3
0.2S
5021MU1 5021断路器、
线路测量/线路计量/同步相量测量
2 LH
4021
0.48
0.46
0.50
7.8
7.8
7.8
TPY
5021MU1泰山线线路保护1/故录
3 LH
4031
18.3
18.3
0.2S
备用
安装位置
5042——S1在1M侧变比4000/1
绕组编号
回路编号
盘内
盘外
绝缘电阻
准确级
极性
备注
AN
BN
CN
AN
BN
CN
7 LH
4071
18.4
18.7
18.4
0.2S
5042MU1 5042断路器、#3主变高压侧、同步相量测量
500kV变电站安全稳定装置二次回路分析
２ 、 Ｒ Ｃ Ｓ － ９ ２ ５ Ａ ＭＭ远跳装置中光纤通道投入和远方跳 闸投入控制字都
置 “ １ ” 。
２ １ 塔拉地区无电源时装置投信号 。 ３ ） 装置异常先退出，然后汇报 网调。
有关注意事项 ：１） 正常运行时 ，远切装置功能和掉闸压板投入 ，通
道压板投入 ，检修压板退出。 ２ ） 光纤通道检修或异常时 ，退出通道压板 。 ３ ） 开关检修时 ，注意投入装置相应开关检修压板。
电压定值 Ｏ ． ７ ５ Ｕ ｎ 、 线路失步解列投入控制字投人置 … １ ’ 、线路 电压一次 额定值 ５ ０ ０ ｋ Ｖ ，二次额定值 ｌ Ｏ Ｏ Ｖ 、电流一次值 ２ ５ ０ ０ Ａ ，二次值 １ Ａ 。 ３ 、有关注意事项 ： １ ） 正常运行时 ， 腾塔 Ｉ 线Ｒ Ｃ Ｓ 一 ９ ９ ３ Ｂ 失步解列装置 （ Ａ 、 Ｂ） 投掉闸 ， 即 投 入腾塔 Ｉ 线失步解列功能 ， 跳５ ０ ３ ２ 、 ５ ０ ３ ２ ２ 开关掉 闸压板 ， 退 出二取
５ ０ ０ ｋ Ｖ变电站安全稳定装置二次回路分析
张 斌
内蒙古超 高压供 电局
内蒙古 呼 和浩特
０ １ ０ ０ ８ ０
Ｒ Ｃ Ｓ － ９ ２ ５ Ａ Ｍ Ｍ远跳装置 的动作原理和二次回路 。 【 摘 要 】分析 了 ５ ０ ０ ｋ Ｖ 变电站安全稳 定装 置，包括 Ｒ Ｃ Ｓ 一 ９ ９ ３ Ｂ失步解 列装置 、 【 关键词 】变电站 安全稳 定装 置 动作原理和二次 回路分析 中图分类号 ：Ｔ Ｍ６ ３ １文献标识码 ：Ａ 文章编号：１ ０ ０ ９ — ４ ０ ６ ７ （ ２ ０ １ ４ ） ２ ３ — ２ ７ ９ — ０ １
如 下 图所ቤተ መጻሕፍቲ ባይዱ示
ｌ ｎ 曲ｌ

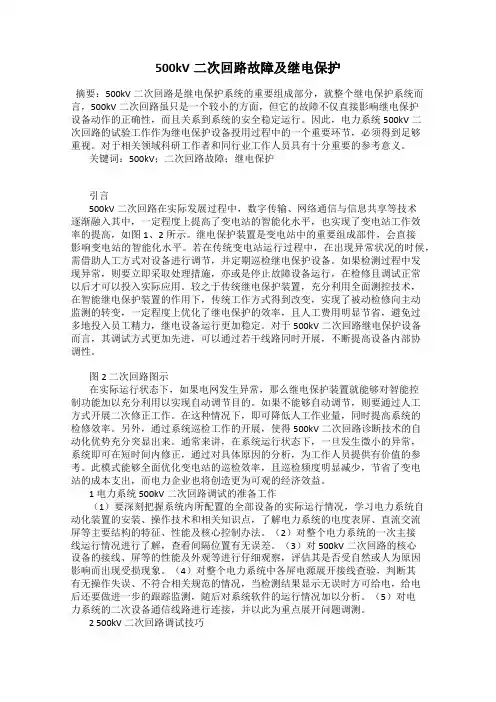

500kV二次回路故障及继电保护
