互感与自感全解
演示实验2
接通电路，待灯泡A正常 发光。然后断开电路，观察 到什么现象？
三、自感电动势
1、自感电动势的大小：与电流的变化率成正比
2、自感系数 L－简称自感或电感 （1）决定线圈自感系数的因素：
I E L t
实验表明，线圈越大，越粗，匝数越多，自感系 数越大。另外，带有铁芯的线圈的自感系数比没有 铁芯时大得多。 （2）自感系数的单位：亨利，简称亨，符号是 H。 常用单位：毫亨（m H） 微亨（μ H）
四、磁场的能量
问题：在断电自感的实验中，为什么开关断开 后，灯泡的发光会持续一段时间？甚至会比原 来更亮？试从能量的角度加以讨论。 开关断开后线圈中还有电流，电流产生磁场， 能量储存在磁场中，线圈作用相当于电源，把磁 场中的能量转化成电能。 提醒：这只是一种合理假设，具体证明磁场有 能量要在后面的电磁波的学习中才知道。
现象： S断开时，A 灯突然闪亮一下才熄灭。
慢一些
沿已有的闭合回路流动
不一致
有 ，增加匝数或在 线圈插铁芯
二、自感现象
1、当线圈中的电流发生变化时在线圈本身激发出 感应电动势的现象，叫自感现象。 2、自感现象中产生的电动势叫自感电动势。 3、自感电动势的特点：阻碍导体中原来的电流变 化。 4、自感现象的应用与防止： （1）应用：延时照明灯 延时继电器 （2）防止：大功率的变压器、电动机电路断开路 时开关的防护。
阅读教材最后一段P28，思考问题：
1、为什么说线圈能够体现电的“惯性”？
当线圈的电流发生变化时，自感电动势都 要阻碍线圈中电流的变化，使线圈中的电流不 能立即增大到最大值或不能立即减小为零 。
2、电的“惯性”大小与什么有关？
电的“惯性”大小决定于线圈的自感系数
小结
1、 当一个线圈中电流变化，在另一个线圈中产生感应电 动势的现象，称为互感。互感现象产生的感应电动势， 称为互感电动势。 2、当线圈中的电流发生变化时在线圈本身激发出感应电 动势的现象，叫自感现象。 3、自感现象中产生的电动势叫自感电动势。 （1）自感电动势的特点：阻碍导体中原来的电流变化。 I E L （2）自感电动势大小： t 4、自感系数L：与线圈的大小、形状、圈数及有无铁心有 关 5、磁场具有能量，线圈能体现电流的惯性。
4.6 互感和自感
趣味实验
线圈LB 线圈LA
P
G
复习回顾：
1、电磁感应现象产生的条件是 什么？ 磁通量发生变化 闭合回路
2、电磁感应定律的表达式？
En t A
B
一、互感现象
1、 概念：当一个线圈中的电流变化时，在另一个线圈 中产生感应电动势的现象，称为互感。互感现象中产 生的感应电动势，称为互感电动势。 2、互感现象的应用： 变压器 收音机的“磁性天线”
3、互感现象防止： 电力工程中和电子电路中要设 法减小电路间的互感。
线圈LB
线圈LA
P G
二、自感现象
1、当线圈中的电流发生变化时，在线圈本身激发 出感应电动势的现象，叫自感现象。 2、自感现象中产生的电动势叫自感电动势。
线圈LA
P
G
演示实验1 A1、A2是规格完全一样的灯泡。 闭合电键S，调节变阻器R和电源电 压使A1、A2亮度相同，且正常发光， 然后断开开关S。重新闭合S，观察 到什么现象？
互感和自感
互感系数与自感系数的计算公式 互感与自感系数的物理意义 互感与自感系数的单位 互感与自感系数的比较
汇报人：XX
汇报人：XX
互感现象是电磁感应的一种 特殊情况
两个线圈之间的电磁感应现 象
当一个线圈中的电流发生变 化时，在另一个线圈中产生
感应电动势
互感现象是一种常见的物理 现象，在电力、电子等领域
有着广泛的应用
定义：当一个线圈中 的电流发生变化时， 它会在另一个线圈中
产生感应电动势
原理：变化的磁场会在 导体中产生感应电动势
产生条件：两个线圈之 间存在磁耦合
应用：变压器、感应电 机等
互感器：利用互感原理制成的测量 仪器，用于测量大电流和高压
电机：利用互感原理制成的电动机 和发电机，用于转换电能和机械能
添加标题
添加标题
添加标题
添加标题
变压器：利用互感原理制成的电力 设备，用于升高或降低电压
电磁炉：利用互感原理加热食物的 厨房电器
互感系数的定 义：表示两个 线圈之间互感
的程度
互感系数的单 位：亨利
互感系数的计 算公式：互感 系数 = 互感磁 链 / 自感磁链
互感系数与线 圈匝数、线圈 之间的距离以 及磁导率的关
系
自感现象：电流变化时， 自身产生磁场的现象
自感系数：描述线圈自感 能力的物理量
自感电动势：线圈中产生 的感应电动势
自感现象的应用：如电磁 炉、变压器等
线圈的自感现象 线圈的自感系数
自感电动势的产生 自感现象的应用
继电器保护系统：利用自感原理实现高压线路的继电保护 电机控制：通过自感原理实现电机的启动、调速和制动控制 电磁炉：利用自感原理产生高频交变磁场，实现高效加热 无线充电：通过自感原理实现无线充电，方便快捷
互感和自感-PPT课件
再思考
断电自感中 A在熄灭前一定会 闪亮一下吗？
6
思考与讨论
自感电动势的大小与什么因素有关？ 对同一个线圈：穿过线圈的磁通量变化的快 慢跟电流变化快慢有关系。
E∝△I/△t 对不同的线圈：电流变化快慢相同的情况下， 产生的自感电动势是不相同的
7
自感系数
自感电动势 E 与线圈本身的特性有关 ——用自感系数L来表示线圈的这种特性. 自感系数简称自感或是电感.跟线圈的
互感和自感
问题： 发生电磁感应现象、产生感应电动
势的条件是什么？如何满足此条件？ 如果通过线圈本身的电流有变化，
使它里面的磁通量改变，能不能产生电 动势？
1
实验探究——通电自感
用图1电路作演示实验。 A1和A2是规格相同的两个灯泡.合上开关K，调 节R1，使A1和A2亮度相同，再调节R2，使A1和 A2正常发光，然后打开K再合上开关K的瞬间， 同学们看到了什么?（实验要反复几次） 现象：A2比A1先亮.
2
实验探究——断电自感
用图2电路作演示实验. 合上开关K，调节R使A正常发光.打开K的 瞬间，同学们看到了什么？(实验要反复 几次)
现象：A在熄灭前闪 亮一下.
3
分析与讨论
实验（1）和实验(2)中的两种现象
现象：A2比A1先亮.
现象：A在熄灭前闪 亮一下.
4自Leabharlann 现象当导体中的电流发生变化时,导体本身 就产生感应电动势,这个电动势总是阻碍导 体中原来电流的变化.像这种由于导体本身 的电流发生变化而产生的电磁感应现象叫做 自感现象,在自感现象中产生的感应电动势, 叫做自感电动势.
三、自感现象的应用---日光灯的工作原理
归纳出日光灯的工作过程 通电——启动器氖气放电——U形触片受热膨胀——接通镇流
电磁感应中的自感与互感

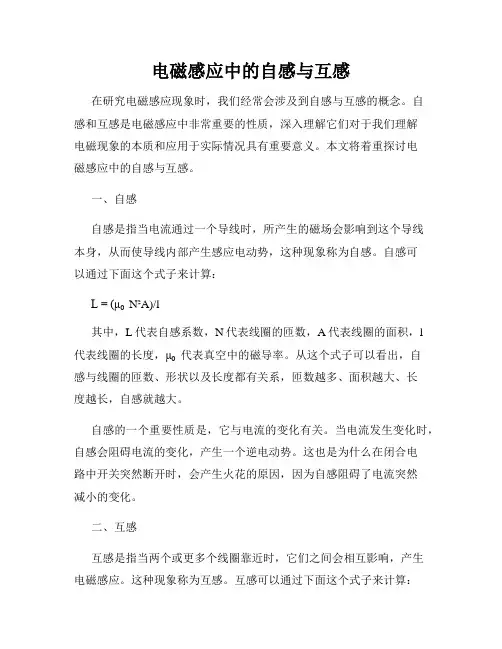

电磁感应中的自感与互感在研究电磁感应现象时，我们经常会涉及到自感与互感的概念。
自感和互感是电磁感应中非常重要的性质，深入理解它们对于我们理解电磁现象的本质和应用于实际情况具有重要意义。
本文将着重探讨电磁感应中的自感与互感。
一、自感自感是指当电流通过一个导线时，所产生的磁场会影响到这个导线本身，从而使导线内部产生感应电动势，这种现象称为自感。
自感可以通过下面这个式子来计算：L = (μ₀N²A)/l其中，L代表自感系数，N代表线圈的匝数，A代表线圈的面积，l代表线圈的长度，μ₀代表真空中的磁导率。
从这个式子可以看出，自感与线圈的匝数、形状以及长度都有关系，匝数越多、面积越大、长度越长，自感就越大。
自感的一个重要性质是，它与电流的变化有关。
当电流发生变化时，自感会阻碍电流的变化，产生一个逆电动势。
这也是为什么在闭合电路中开关突然断开时，会产生火花的原因，因为自感阻碍了电流突然减小的变化。
二、互感互感是指当两个或更多个线圈靠近时，它们之间会相互影响，产生电磁感应。
这种现象称为互感。
互感可以通过下面这个式子来计算：M = k√(L₁L₂)其中，M代表互感系数，L₁和L₂分别代表两个线圈的自感系数，k代表线圈的耦合系数。
从这个式子可以看出，互感与线圈的自感系数和耦合系数都有关系，自感系数越大，互感也就越大。
互感的一个重要应用是变压器。
变压器通过互感的原理，实现了将交流电的电压从一个电路传输到另一个电路。
变压器中的一个线圈称为“初级线圈”，另一个线圈称为“次级线圈”。
当初级线圈中的电流变化时，次级线圈中也会有相应的电压变化。
这样，变压器就实现了电压的升降。
三、自感与互感的关系自感和互感有密切的关系。
实际上，互感本质上就是两个线圈之间的自感。
当两个线圈靠近时，它们的自感相互影响，从而产生互感。
自感和互感的大小不仅取决于线圈的特性，还取决于材料的性质和频率。
自感和互感对于交流电路的特性有很大的影响，我们在设计电路时需要充分考虑它们的影响。
电磁感应中的自感与互感

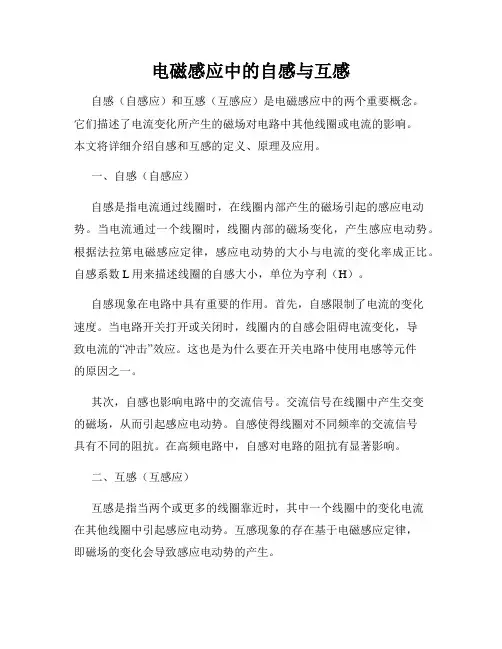

电磁感应中的自感与互感自感（自感应）和互感（互感应）是电磁感应中的两个重要概念。
它们描述了电流变化所产生的磁场对电路中其他线圈或电流的影响。
本文将详细介绍自感和互感的定义、原理及应用。
一、自感（自感应）自感是指电流通过线圈时，在线圈内部产生的磁场引起的感应电动势。
当电流通过一个线圈时，线圈内部的磁场变化，产生感应电动势。
根据法拉第电磁感应定律，感应电动势的大小与电流的变化率成正比。
自感系数L用来描述线圈的自感大小，单位为亨利（H）。
自感现象在电路中具有重要的作用。
首先，自感限制了电流的变化速度。
当电路开关打开或关闭时，线圈内的自感会阻碍电流变化，导致电流的“冲击”效应。
这也是为什么要在开关电路中使用电感等元件的原因之一。
其次，自感也影响电路中的交流信号。
交流信号在线圈中产生交变的磁场，从而引起感应电动势。
自感使得线圈对不同频率的交流信号具有不同的阻抗。
在高频电路中，自感对电路的阻抗有显著影响。
二、互感（互感应）互感是指当两个或更多的线圈靠近时，其中一个线圈中的变化电流在其他线圈中引起感应电动势。
互感现象的存在基于电磁感应定律，即磁场的变化会导致感应电动势的产生。
互感是电磁感应的重要应用之一。
它在变压器中起着关键作用，实现了电压和电流的变换。
变压器由两个或更多线圈组成，当其中一个线圈中的交流电流变化时，产生的磁场被其他线圈感应，从而在这些线圈中引起电压的变化。
此外，互感还广泛应用于电子领域中的滤波器、耦合电容器等元件中。
通过合理设计线圈之间的互感关系，可以实现信号的转换、过滤和传递等功能。
总结：电磁感应中的自感和互感是描述线圈中磁场变化对电路的影响的重要概念。
自感影响电路中电流的变化速度和交流信号的阻抗，而互感实现了电压和电流的转换。
它们在电路设计和电子技术中有着广泛的应用，对于实现各种功能和优化电路性能起着关键作用。
注：本文内容仅供参考，如需详细了解电磁感应中的自感和互感，请参考相关教材或专业资料。
电磁感应中的自感与互感

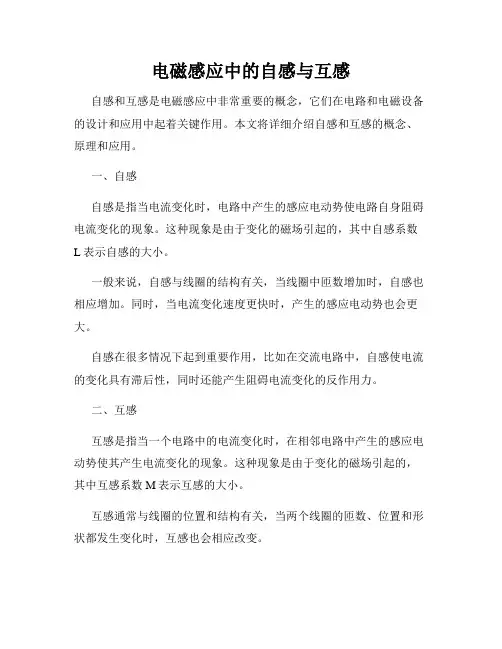

电磁感应中的自感与互感自感和互感是电磁感应中非常重要的概念，它们在电路和电磁设备的设计和应用中起着关键作用。
本文将详细介绍自感和互感的概念、原理和应用。
一、自感自感是指当电流变化时，电路中产生的感应电动势使电路自身阻碍电流变化的现象。
这种现象是由于变化的磁场引起的，其中自感系数L表示自感的大小。
一般来说，自感与线圈的结构有关，当线圈中匝数增加时，自感也相应增加。
同时，当电流变化速度更快时，产生的感应电动势也会更大。
自感在很多情况下起到重要作用，比如在交流电路中，自感使电流的变化具有滞后性，同时还能产生阻碍电流变化的反作用力。
二、互感互感是指当一个电路中的电流变化时，在相邻电路中产生的感应电动势使其产生电流变化的现象。
这种现象是由于变化的磁场引起的，其中互感系数M表示互感的大小。
互感通常与线圈的位置和结构有关，当两个线圈的匝数、位置和形状都发生变化时，互感也会相应改变。
互感的一个重要应用是变压器，在变压器中，通过改变输入和输出线圈的匝数比例，可以实现电压的升降变换，这是互感的基本原理。
三、自感和互感的应用1. 电感器件自感和互感常被应用于电感器件中，比如电感线圈、变压器等。
它们可以用于滤波电路、调节电压和电流、降噪等方面。
2. 发电和输电系统在发电和输电系统中，自感和互感的影响也非常重要。
对于大型发电机和输电线路来说，自感和互感都会对电流、电压和功率的稳定性产生重要影响。
3. 电子设备在电子设备中，自感和互感的应用广泛。
例如，自感和互感可以用于滤波器、电磁继电器、变频器等电路中，起到控制电流和电压、实现电路隔离和信号传递等作用。
总结：自感和互感是电磁感应中的重要概念，它们在电路和电磁设备的设计和应用中起着关键作用。
自感由于电流变化引起的阻碍电流变化的现象，互感则是由一个电路中的电流变化引起相邻电路中电流变化的现象。
它们在电感器件、发电输电系统和电子设备中都有广泛应用。
了解自感和互感的原理和应用，对于电磁感应的理解和工程应用具有重要的意义。
《互感和自感》 讲义

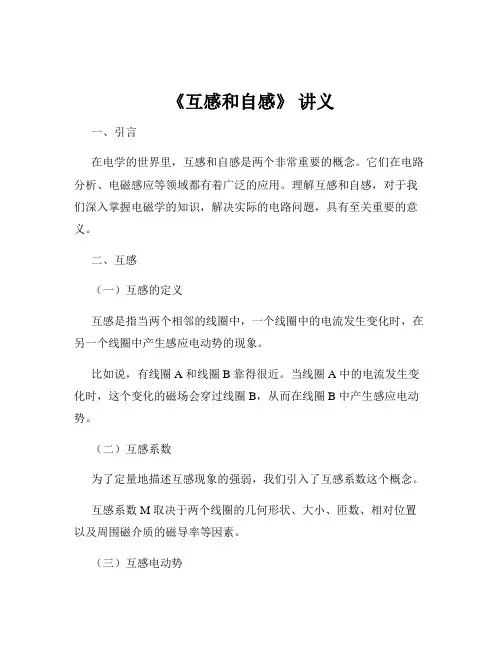

《互感和自感》讲义一、引言在电学的世界里，互感和自感是两个非常重要的概念。
它们在电路分析、电磁感应等领域都有着广泛的应用。
理解互感和自感，对于我们深入掌握电磁学的知识，解决实际的电路问题，具有至关重要的意义。
二、互感（一）互感的定义互感是指当两个相邻的线圈中，一个线圈中的电流发生变化时，在另一个线圈中产生感应电动势的现象。
比如说，有线圈 A 和线圈 B 靠得很近。
当线圈 A 中的电流发生变化时，这个变化的磁场会穿过线圈 B，从而在线圈 B 中产生感应电动势。
（二）互感系数为了定量地描述互感现象的强弱，我们引入了互感系数这个概念。
互感系数 M 取决于两个线圈的几何形状、大小、匝数、相对位置以及周围磁介质的磁导率等因素。
（三）互感电动势｛dt}＄，其中＄E_{2}＄是在线圈 2 中产生的互感电动势，＄I_{1}＄是线圈 1 中的电流，＄dI_{1}／dt$ 是线圈 1 中电流的变化率。
（四）互感的应用互感在变压器、互感器等设备中得到了广泛的应用。
变压器就是利用互感原理来实现电压的变换。
通过不同匝数的初级线圈和次级线圈，当输入交流电压在初级线圈中产生变化的电流时，在次级线圈中就会感应出不同大小的交流电压。
互感器则用于测量大电流或高电压，将高电压或大电流通过互感变成较小的易于测量的电压或电流。
三、自感（一）自感的定义自感是指当通过线圈本身的电流发生变化时，在线圈中产生感应电动势的现象。
简单来说，就是自己的电流变化影响自己。
（二）自感系数自感系数 L 也称为电感，它反映了线圈产生自感电动势的能力。
自感系数与线圈的匝数、形状、大小以及有无铁芯等因素有关。
（三）自感电动势中＄E$ 是自感电动势，＄I$ 是线圈中的电流，＄dI/dt$ 是电流的变化率。
（四）自感的应用自感在日光灯、电感镇流器等中有着重要的应用。
在日光灯中，镇流器就是一个电感。
在日光灯启动时，镇流器产生一个高电压，帮助灯管中的气体电离导通；在日光灯正常工作时，镇流器又起到限流的作用，保证灯管稳定发光。
《互感和自感》课件
互感和自感的相互作用
互感和自感的相互作用
当电流通过一个线圈时，会产生磁场，这个磁 场会影响到周围的线圈。当电流在这些线圈之 间变化时，就会引起它们之间的互感。
利用互感和自感构建电路
互感和自感的相互作用可以用来构建各种电路， 如共振电路、变压器、电感器等。
互感和自感的功率损耗
铜损
线圈中的电流会随着时间变化而导致磁场的变化， 这会在线圈中产生感应电动势，从而产生铜损。
互感和自感的衍生概念及应用
1
互感感应
利用互感关系来产生感应电动势。
高频晶振
2
利用线圈的自感和电容的容抗来构成高
精度的谐振电路。
3
超导体材料
超导体的电学特性很大程度上是由于其 自感的降低和互感的增加。
互感和自感的常见误区
1 互感和感应电动势等同
互感和感应电动势虽然有关联，但并不等同。
2 互感和自感不会相互影响
2 磁场的方向
磁场的方向与电流的方向和线圈的结构有关。
互感和自感的影响因素
1
线圈之间的距离
线圈之间的距离越近，互感系数就越大，自感系数就越小。
2
线圈的结构
线圈的结构和线圈的匝数、长度、直径等因素有关。
3
介质和材料
线圈周围的介质和材料对磁场的分布和影响有很大的影响。
互感和自感的实际应用示例
电力传输
互感和自感之间存在相互作用，互相影响。
互感和自感的未来发展方向
应用拓展
互感和自感技术还有很大的应用空间，尤其是 在新兴领域。
效率提升
提高互感和自感技术的效率，实现能源的更好 转换和利用，对于未来发展至关重要。
互感和自感PPT课件
本课件将为您介绍互感和自感的定义、区别、应用、公式、电路图示、相互 作用、功率损耗、频率响应、实际电路模型、磁场特性、影响因素、实际应 用示例、数据测量及分析、发展历程、发展趋势、应用前景、衍生概念及应 用、常见误区、未来发展方向。让你深入了解互感和自感这一有趣的话题。
自感与互感的概念及计算
自感与互感的概念及计算自感（Self-inductance）和互感（Mutual inductance）是电磁学中重要的概念，它们描述了电流和磁场之间的相互作用关系。
本文将对自感和互感的概念进行详细解析，并讨论其计算方法。
1. 自感的概念自感是指通过一根导线中的电流激发出的磁场引起的自身感应电动势。
当电流通过导线时，其周围会形成一个磁场，而这个磁场又会影响导线中的电流。
自感的大小取决于导线的几何形状和电流的变化速率。
自感可以用以下公式来表示：L = (μ0 * N^2 * A) / l其中，L代表自感的系数，单位为亨利（H）；μ0是真空中的磁导率，约等于4π×10^(-7) H/m；N表示导线的匝数；A是导线截面积；l是导线的长度。
2. 互感的概念互感是指两根导线之间的电流激发出的磁场引起的互相感应电动势。
当两根导线靠近并且电流变化时，它们之间会产生互感现象。
互感的大小取决于导线之间的几何关系、电流的变化速率以及它们之间的距离。
互感可以用以下公式来表示：M = k * sqrt(L1 * L2)其中，M代表互感的系数，单位为亨利（H）；k是一个比例常数，0 < k ≤ 1，表示两根导线之间的耦合系数；L1和L2分别代表两根导线的自感系数。
3. 计算示例假设有两根平行的长直导线，它们之间的距离为d，导线1的电流为I1，导线2的电流为I2。
现在我们来计算它们之间的互感系数M。
首先，我们需要计算导线1和导线2的自感系数L1和L2：L1 = (μ0 * N1^2 * A1) / l1L2 = (μ0 * N2^2 * A2) / l2其中，N1和N2分别代表两根导线的匝数，A1和A2分别代表导线1和导线2的截面积，l1和l2分别代表导线1和导线2的长度。
然后，根据互感的计算公式：M = k * sqrt(L1 * L2)通过以上计算，我们可以得到两根导线之间的互感系数M。
互感系数的大小反映了导线之间的电磁相互作用的强度。
互感和自感(PPT课件)
问题引入 互感 变压器 感应圈 自感现象 自感系数
问题引入
我国的市电是电压为220V、频率为50Hz的交变电流， 但发电厂要先用升压变压器将电压升高后再向远距离的用 户输送，到了目的地之后，必须再用降压变压器将电压降 到220V再输送给用户。那末，你知道变压器是怎样升压和 降压的吗？
180
例2 一个线圈的电流在0.01s内变化了0.5 A，所产生
的自感电动势为20V，求线圈的自感系数？
解：由自感电动势公式
EL
L
I t
得
L
EL
t I
20
0.01 0.5
H
0.4
H
练习
1. 有一个线圈，它的自感系数是0.6 H，当通过它的
电流在0.01s 内由0.5 A增加到2.0 A时，求线圈中产生的自
实验证明：变压器
原、副线圈两端的电压
跟它们的匝数成正比，
即：
U1 n1 U 2 n2
2. 变压器的种类
（1）升压变压器：n2＞n1，U2＞U1 。 （2）降压变压器: n2＜n1，U2＜U1 。 3. 电流与匝数的关系
变压器工作的时候，原线圈输入的功率除少量的热损
耗外，大部分从副线圈输出。由于热损耗功率一般很小
，所以，可近似认为变压器副线圈输出的功率等于原线
圈输入的电功率，即 I2U2。 I1U1
I1 I2
U2 U1
n2 n1
I1 n2 I2 n1
可见，变压器原、副线圈的电流I1、I2跟变压器原、
副线圈的匝数成反比。
三、感应圈 1. 感应圈的作用 是一种特殊形式的升压变压器。 2. 感应圈的结构 3. 感应圈的工作原理
一、互感 定义 由于一个线圈中的电流变化，而使邻近另 一 个线圈中产生感应电动势的现象，叫做互感。
电磁感应中的自感和互感
电磁感应中的自感和互感电磁感应是电磁学中的重要概念，研究对象包括自感和互感。
自感指的是电流通过一个线圈（或线圈组成的电路）时，产生的磁场穿过线圈内部导线的情况下，发生的电动势。
互感则是指两个电路之间通过磁场耦合而形成的电动势。
本文将介绍电磁感应中的自感和互感的基本原理、公式以及应用。
自感的原理和公式自感是由电流通过线圈时，产生的磁场穿过线圈内部导线所引起的感应电动势。
这是由法拉第定律所确定的。
当电流改变时，根据法拉第定律，自感电动势的大小与电流的变化率成正比。
自感电动势的大小可以通过下述公式计算得到：ε = -L * Δi/Δt其中，ε为自感电动势，L为自感系数，Δi为电流的变化量，Δt为时间的变化量。
自感系数L由线圈的几何形状、线圈的匝数以及介质的性质等因素决定。
互感的原理和公式互感是由两个电路通过磁场耦合而引起的感应电动势。
当一个电路中发生电流变化时，通过磁场耦合，会在另一个电路中诱发电动势。
互感现象是电力传输、变压器等电气设备中的重要原理。
互感电动势的大小可以通过下述公式计算得到：ε = -M * Δi/Δt其中，ε为互感电动势，M为互感系数，Δi为电流变化量，Δt为时间变化量。
互感系数M由两个线圈之间的耦合系数以及线圈的几何形状等因素决定。
自感和互感的应用自感和互感在电磁学和电工技术中有广泛应用。
首先，它们是电力传输和变压器中的基本原理。
在变压器中，一端的交流电流变化会在另一端诱发交流电动势，实现电能的传输或变压。
其次，自感和互感也广泛应用于电磁感应传感器中，如变压器、感应电机、感应加热等。
这些应用中，自感和互感的原理使得电磁设备能够将电能转换为磁能或者将磁能转换为电能，实现各种功能。
此外，自感和互感还广泛应用于通信领域，例如电缆、天线等，以传输信号并实现信息的接收和发送。
自感和互感的研究和应用具有重要意义。
深入理解自感和互感的原理，可以帮助我们更好地设计和使用电磁设备，满足各种应用需求。
