无负压供水设备设备安装施工的方案

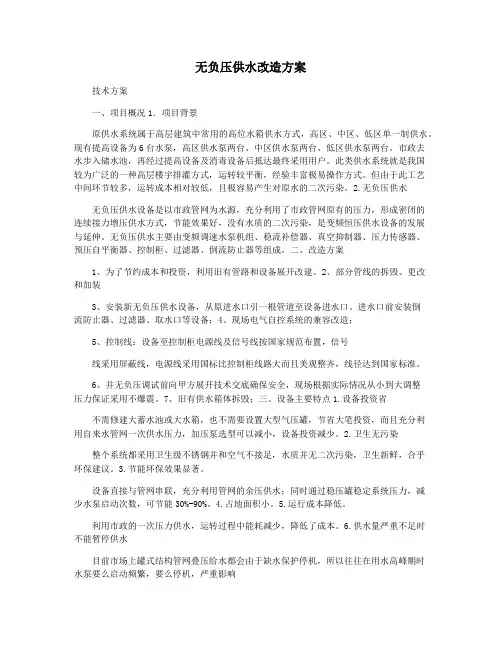

无负压供水改造方案
无负压供水改造方案技术方案一、项目概况1．项目背景原供水系统属于高层建筑中常用的高位水箱供水方式，高区、中区、低区单一制供水。
现有提高设备为6台水泵，高区供水泵两台、中区供水泵两台、低区供水泵两台。
市政去水步入储水池，再经过提高设备及消毒设备后抵达最终采用用户。
此类供水系统就是我国较为广泛的一种高层楼宇排灌方式，运转较平衡，经验丰富极易操作方式。
但由于此工艺中间环节较多，运转成本相对较低，且极容易产生对原水的二次污染。
2.无负压供水无负压供水设备是以市政管网为水源，充分利用了市政管网原有的压力，形成密闭的连续接力增压供水方式，节能效果好，没有水质的二次污染，是变频恒压供水设备的发展与延伸。
无负压供水主要由变频调速水泵机组、稳流补偿器、真空抑制器、压力传感器、预压自平衡器、控制柜、过滤器、倒流防止器等组成。
二、改造方案1、为了节约成本和投资，利用旧有管路和设备展开改建。
2、部分管线的拆毁、更改和加装3、安装新无负压供水设备，从原进水口引一根管道至设备进水口。
进水口前安装倒流防止器、过滤器、取水口等设备；4、现场电气自控系统的兼容改造；5、控制线：设备至控制柜电源线及信号线按国家规范布置，信号线采用屏蔽线，电源线采用国标比控制柜线路大而且美观整齐，线径达到国家标准。
6、并无负压调试前向甲方展开技术交底确保安全，现场根据实际情况从小到大调整压力保证采用不爆震。
7、旧有供水箱体拆毁；三、设备主要特点1.设备投资省不需修建大蓄水池或大水箱，也不需要设置大型气压罐，节省大笔投资，而且充分利用自来水管网一次供水压力，加压泵选型可以减小，设备投资减少。
2.卫生无污染整个系统都采用卫生级不锈钢并和空气不接足，水质并无二次污染，卫生新鲜，合乎环保建议。
3.节能环保效果显著。
设备直接与管网串联，充分利用管网的余压供水；同时通过稳压罐稳定系统压力，减少水泵启动次数，可节能30%-90%。
4.占地面积小。
5.运行成本降低。
无负压供水设备方案
无负压供水设备方案摘要：无负压供水设备是一种可以有效解决楼宇供水问题的设备。
本文将介绍无负压供水设备的原理和工作流程，并针对其在楼宇供水系统中的应用进行详细阐述。
通过合理配置无负压供水设备，可以提高楼宇供水系统的稳定性和可靠性，满足用户对水资源的需求，提升居住环境的舒适性。
一、引言随着城市建设的飞速发展，楼宇供水系统的需求越来越大。
然而，由于楼层高度的增加和用户水需求的变化，传统的供水方式已经无法满足要求，导致供水压力不稳定，水质受到污染等问题。
无负压供水设备应运而生，它采用先进的技术手段，通过控制系统来实现楼宇供水的稳定和可靠。
二、无负压供水设备原理无负压供水设备是一种集水泵、水箱、控制系统为一体的设备。
其主要原理是通过水泵将水从地下水箱或水源输送到楼层，并通过控制系统来实现水压的稳定控制。
三、无负压供水设备工作流程1. 检测水压：通过安装在楼宇不同位置的水压传感器来监测楼宇不同区域的水压情况。
2. 检测供水需求：通过安装在楼宇不同位置的流量传感器来监测楼宇不同区域的供水需求。
3. 控制水泵运行：根据水压和供水需求的实时监测数据，控制系统会自动调节水泵的运行状态，保证楼宇供水的稳定。
4. 控制水箱水位：当水泵供水量大于需求量时，多余的水会被输送到水箱中，从而使水箱的水位保持在适当的范围内。
5. 紧急处理：当系统检测到水箱水位过低或水压过低时，会自动触发报警机制，并采取紧急措施，如自动启动备用水泵等。
四、无负压供水设备在楼宇供水系统中的应用1. 高层建筑供水系统：由于高层建筑供水系统需要克服地理高差和水压不稳定等问题，无负压供水设备能够有效解决这些问题，提供稳定的供水。
2. 商业中心供水系统：商业中心供水需求大且复杂，无负压供水设备能够根据不同区域的供水需求，实时调节水泵运行状态，提供稳定的供水。
3. 公共建筑供水系统：无负压供水设备具有智能控制系统，可以根据不同时间段和使用情况自动调节供水压力，满足公共建筑对供水的需求。
给水设备安装施工方案
给水设备安装施工方案（一）、水泵安装1、安装准备安装前应对水泵基础进行复核验收，基础尺寸、标高、地脚螺栓的纵横向偏差应符合标准规范要求。
2、开箱检查按水泵的装箱清单对水泵及配件进行清点，组织设备的开箱验收，检查水泵的主要参数是否符合设计参数、检查水泵的外观是否有损坏、锈蚀等缺陷。
按设备的技术文件的规定清点泵的零部件，并做好记录，对缺损件应与供应商联系妥善解决；管口的保护物和堵盖应完善。
核对泵的主要安装尺寸应与工程设计相符。
3、施工流程基础施工及验收→机座安装→测定底座水平度→地脚螺栓安装→水平找正→水泵找平→水泵及罐体吊装→平垫铁安装→检测安装偏差→设备试运行4、基础检查水泵安装前，对水泵基础进行检查验收，检查水泵基础强度是否满足要求，检查表面是否平整、光滑，有无麻坑、露筋、蜂窝等缺陷，复核地脚螺栓的尺寸位置。
5、减振器安装本工程水泵减振采用减振台座加弹簧减振器的安装方式，将弹簧减振器按照水泵技术样本进行尺寸定位并安装在水泵基础上，然后将减振台座与弹簧减振器连接。
弹簧减振器的型号、定位尺寸、选配数量等参数直接关系到水泵的稳定性和减振效果，该参数的确定必须是经过厂家技术人员的精确核算，并征得设计师确认。
6、水泵安装基础验收合格后，安装无负压变频供水设备，吊装采用三脚架或在楼板上设支架，利用手动葫芦作为起重工具。
起吊时，钢丝只能系在吊环上。
水泵就位后进行找正，包括中心线找正、水平找正和标高找正。
在无负压变频供水设备安装就位以后，对水泵等进行精校，进行配管安装。
水泵找正找平后，向地脚螺栓孔和基础与水泵底座之间的空隙内灌注水泥砂浆，待水泥砂浆凝固后再拧紧地脚螺栓，并对水泵的位置和水平进行复查，以免水泵在二次灌浆或拧紧地脚螺栓时发生位移。
在水泵二次灌浆混凝土强度达到75%以后，对水泵进行精校，进行配管安装。
管道与泵体连接时不得进行强行组合连接，管道重量不能附加在泵体上。
水泵的吸水管及出水管设支撑，避免重量加到泵体及连接处。
无负压供水设备说明书
无负压供水设备与水箱水塔供水优缺点概述无负压供水设备是一种新型的节能供水设备，设备系运用当今最先进的PIC电脑控制技术，将变频调速器与电机水泵组合而成的机电一体化高科技节能供水装置。
无负压供水设备以水泵出水端水压(或用户用水流量)为设定参数，通过PIC自动控制变频器的输出频率从而调节水泵电机的转速，实现用户管网水压的闭环调节，使供水系统自动恒压稳于设定的压力值。
一、无负压供水设备施工方案工作原理根据实际使用要求，先设定给水压力值，压力传感器监测管网压力，并转为电信号送至可编程PIC控制器，经分析处理，将信号传至变频器来控制水泵运行，当用水量增加时，其输出的电压及频率升高，水泵转数升高，出水量增加，当用水量减小时，水泵转数降低，减少出水量，使管网压力维持设定压力值，，在多台泵运行时，逐机软启动，由变频转工频至压力流量满足为止，实现了水泵的循环控制，当夜间停止用水时，可通过附泵来维持工作，并配有稳压隔膜罐，保持管网压力稳定，供水泵可以停机保压。
二、无负压供水设备施工方案产品六大优点：(1)高效节能：充分利用市政水源本身具有的压力热能，差多少补多少，切实有效地、最大限度地发挥了变频调速的节能效果。
(2)洁净卫生：构成连续密闭的增压供水方式，完全保持了市政水源的国家水质卫生标准，从根本上避免了增压系统造成的水质标准降低和各种水源污染问题。
(3)杜绝浪费：不仅淘汰了高位水箱，还彻底地取消了地面(地下)水池水箱，完全杜绝了水箱溢流，定期清洗造成的水源浪费。
(4)运行噪声低：系列产品采用全变频调整方案时，大部分时间特别在夜间处于低噪声运行工况。
(5)设计了全密闭的、兼有缓冲作用和动态补偿作用的水源箱罐，与目前市场所谓无负压罐相比，更具有实际意义，并使控制系统得以简化。
(6)该系列产品控制系统充分总结了国内外变频给水设备的设计制造经验，采用规范通用的控制系统技术方案，可换用任意厂商的变频器、调节器、PLC和其他元器件，调试维修特别方便，为产品的终身售后服务奠定了良好基础，不会因技术进步而导致售后服务问题。
无负压供水设备施工方案
无负压供水设备施工方案1. 引言无负压供水设备是一种新型的供水设备，其采用先进的技术和设备，能够有效解决传统供水系统中的一些问题，如水压不稳定、水质不够清洁、漏水等。
本文将介绍无负压供水设备的施工方案，以帮助施工人员更好地了解施工步骤和注意事项。
2. 施工前的准备工作在进行无负压供水设备的施工之前，需要做一些准备工作，包括施工方案的制定、材料准备和施工人员的培训等。
2.1 施工方案的制定施工方案是指在施工过程中所需要采取的步骤和措施，以确保施工的顺利进行。
在制定施工方案时，需要考虑以下因素：•施工地点：确定施工设备的安放位置和管道的布置方式，确保施工的方便和高效。
•施工时间：合理安排施工时间，避免对用户的用水产生太大的影响。
•材料选择：选择质量可靠、性能稳定的材料，以保证无负压供水设备的长期稳定运行。
2.2 材料准备在施工前需要准备一些必要的材料和设备，包括：•管道和管件：根据施工方案确定所需的管道和管件规格和数量，确保材料充足。
•泵和控制设备：根据施工方案选择适当的泵和控制设备，确保其质量和性能符合要求。
•安全设备：包括安全帽、手套、安全绳等，确保施工过程中的安全。
2.3 施工人员的培训为了保证施工的质量和安全，需要对施工人员进行培训，使其了解施工方案和操作规程，并具备相应的技能。
3. 施工步骤3.1 确定施工地点根据施工方案确定无负压供水设备的安放位置，确保施工的便利和管道的布置合理。
3.2 安装管道和管件根据施工方案安装管道和管件，包括主管道和支管道的安装，以及连接管道和管件的焊接或螺纹连接。
3.3 安装泵和控制设备根据施工方案安装泵和控制设备，确保其位置合理并符合要求。
3.4 进行管道测试和调试安装完管道和设备后，需要进行管道测试和调试，以确保其正常运行。
测试和调试包括：•压力测试：用水泵将水泵入管道，测量管道内的压力，确保其符合要求。
•流量测试：通过开启水龙头或其他用水设备，测量供水设备的流量，确保其满足用户的需求。
无负压供水设备安装步骤及注意事项

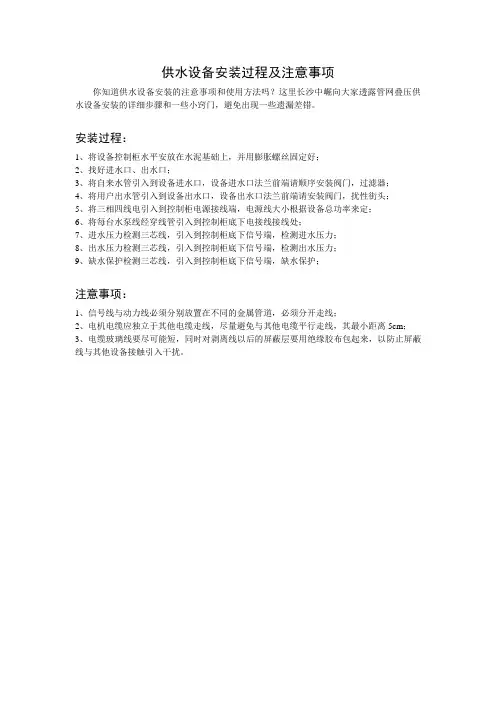

供水设备安装过程及注意事项
你知道供水设备安装的注意事项和使用方法吗？这里长沙中崛向大家透露管网叠压供水设备安装的详细步骤和一些小窍门，避免出现一些遗漏差错。
安装过程：
1、将设备控制柜水平安放在水泥基础上，并用膨胀螺丝固定好；
2、找好进水口、出水口；
3、将自来水管引入到设备进水口，设备进水口法兰前端请顺序安装阀门，过滤器；
4、将用户出水管引入到设备出水口，设备出水口法兰前端请安装阀门，扰性街头；
5、将三相四线电引入到控制柜电源接线端，电源线大小根据设备总功率来定；
6、将每台水泵线经穿线管引入到控制柜底下电接线接线处；
7、进水压力检测三芯线，引入到控制柜底下信号端，检测进水压力；
8、出水压力检测三芯线，引入到控制柜底下信号端，检测出水压力；
9、缺水保护检测三芯线，引入到控制柜底下信号端，缺水保护；
注意事项：
1、信号线与动力线必须分别放置在不同的金属管道，必须分开走线；
2、电机电缆应独立于其他电缆走线，尽量避免与其他电缆平行走线，其最小距离5cm；
3、电缆玻璃线要尽可能短，同时对剥离线以后的屏蔽层要用绝缘胶布包起来，以防止屏蔽线与其他设备接触引入干扰。
无负压供水设备的安装包括哪些方面？
无负压供水设备的安装包括哪些方面？背景介绍在传统的供水系统中，由于水塔的高度限制，水只能流向该高度以下的区域。
这给高层建筑或较高区域的用户带来了供水压力不足或无法供水的问题。
为了解决这一问题，无负压供水设备应运而生。
无负压供水设备工作时将水从管道转移到水箱，从而实现对较高区域的供水。
下面将介绍无负压供水设备的安装包括哪些方面，为用户安装提供帮助。
安装位置无负压供水设备是安装在水箱上方，最好选择室内空气流通的地区进行安装，同时具有良好的密封性和防水性能。
需要注意的是，设备的安装位置和周围环境应与维护人员操作方便。
安装流程1.安装负压调节阀负压调节阀的作用是保证供水系统处于负压状态，从而避免管道出现漏水隐患。
负压调节阀可以安装在水箱、水泵或管道的任何位置上。
需要注意的是，负压调节阀材料和规格应符合相关国家标准。
2.安装水箱水箱是无负压供水设备的关键部分，它承担着储存和供应给水系统所需的水量的任务。
在进行水箱的安装前，需要按照建筑设计方案进行施工。
安装水箱时，应选择稳固的位置，并使用适当的安装工具进行固定。
3.安装水泵水泵是将水箱内的水通过管道输送到需要水的地方的设备。
为了保证供水系统的正常运行，水泵应按照相应的规格进行选择和配置。
在安装水泵前，应进行测试以确保设备的正常运行。
4.安装管道管道是无负压供水设备的输水管道，它负责将水从水箱输送到需要水的地方。
在进行管道布置时，应根据使用需求进行规划设计，并确保使用的管道材料符合建筑规定和国家标准。
安装技术1.确定安装位置在进行安装的过程中，需要对安装位置进行精确测量，以防位置偏差引发漏水等问题，并确保设备的安全和稳定性。
2.检测密封性在进行设备安装前，应进行密封性的检测，以确保防水效果良好。
应该注意的是，在安装过程中，需要特别关注所有接口和工艺管道，以避免出现漏水问题。
3.清洗管道在安装设备之前，应清洗所有接口和管道，避免污物和灰尘进入供水系统并影响水质。
无负压供水设备的安装注意事项和适用范围
无负压供水设备的安装注意事项和适用范围无负压供水设备的安装注意事项：1.调试前应该具备条件：控制柜应安装在活洁、干燥、无滴水的场合，且无腐蚀性或导电性粉尘(保护等级2，应做好各种防护工作。
电源进线要求为三相五线制，电压要求:380V( 土0%,进入电控柜的方式为下进线制,零线、PE线分别压在零线绝缘端子、接地铜排上；三根相线接到上端的总空开上，要求压接铜接头、涮锡处理，要求固定牢靠。
电气布线穿管必须在预制地面前，按厂家或设计单位的穿管图铺设穿线套管，钢管必须高出预制地面一定距离并套丝，接好电机线，信号线需调试人员指导安装。
管道对接设备前一定要冲洗，调试前一定要备足水源，水泵不能空载调试，否则损坏设备。
使用临时电源调试时，现场一定砸接地极，接好地线，更换正式电源时需调手动正反转。
2.运行中注意的问题：控制柜应垂直放置，平■稳安放在控制柜基础或槽钢底座上。
先把电控柜内主开关合闸，再将控制电源单极开关合上后，才能进行设备的手动和自动操作。
设备正在运行时，严禁操作自动/手动”转换开关。
只有设备完全停止时，方可操作此开关。
采用自耦降压启动的设备，严禁频繁启动，否则有可能造成设备损坏。
变频柜和控制柜壳体要可靠接地不要带电操作大功率变频器，在切断电源之后，应等待5分钟，待中间电路电容放电完毕再对变频器、电机或电缆进行操作（最好等变频器电源指示灯灭后3分钟。
必须由专业人员对设备进行检修和维护。
设备在检修时，应将控制柜进线电源切断。
要定期活理电控柜中的灰尘，保持电控柜的活洁。
不定期检查电控柜中的接地螺丝，确保接线可靠。
消防供水设备必须将面板上的手动/自动”主令开关打自动位置，以便设备自动对消防进行巡检，并在接到消防信号时能自动启动消防泵。
3.出现异常现象应注意的问题：设备具有全自动运行的功能，如果出现报警故障不能自动时，应急用水可采取手动，时间不宜过长（并有人现场监视压力，等厂家维修人员到场处理。
没有经过专业培训的人员请勿自行维修，否则可能造成严重的后果。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
北辰西泵房无负压
叠压供水机组安装及调试
施工方案
批准：谢利法
审核：包光绪
编制：包光绪
北京麒麟水箱有限公司二O一四年十一月一日
一.工程简介
1工程概况
北辰西泵房位于北京市朝阳区北辰东路8号N座，设计流量为64m3/s，采用3台CR32-7格兰富水泵。
施工包括：无负压稳流罐、水泵、DSC水质处理机、配电柜及设备本体管路。
本工程包括：无负压稳流罐、水泵、DSC水质处理机、配电柜及设备本体管路安装及设备调试。
2工程量
工程量如下表所示
工程量表
表1
序号项目名称及规格单位工程量品牌
1 水泵
CR32-7
不锈钢立式多级泵
台 3 格兰富
2 无负压稳流罐Φ800×1600 台 1 麒麟
3 水质处理机DSC 套 1 麒麟
4 控制柜QWK15-3 台 1 麒麟
5 真空抑制器DN100 台 1 麒麟
6 压力仪表10-16KG 套 1 布莱迪3.进度计划
本工程施工计划工期为：2014. . ～2014. . ，总工期为3天。
4.设备安装及调试施工措施
1、稳流罐安装
(1) 安装前，对基础自检合格，对设备基础纵向、横向基准中心线，
标高基准点有关测量资料进行复核，对其数据进行复查。
(2) 设备基础的偏差应符合规范要求。
(3) 根据基准点定设备放纵向中心线和横向中心线，并用油墨将各线做
出标记和记录。
(4) 按工艺流程图及土建基础部位划出安装基础线及定位标记、并检
验是否符合要求。
(5) 将设备用吊装机具等起重设备将压力容器按定位标记吊装就位。
(6) 调整找正设备使其与基准标记重合，并加以固定。
2、水泵安装
泵站内的主要用电设备为：3台水泵，功率为每台15kW。
(1) 水泵安装前检查管口保护物和堵盖完好无损。
(2) 水泵联接管道的内部和管端清洗干净，管中无杂物，密封面和螺纹
不损伤，管道设置支架，连接法蓝端面平行，螺纹管接头轴线对中，不借法蓝螺栓或管道接头强行连接管道。
(3) 水泵与管道连接后，复检水泵的原找正精度，发现偏差及时调整管
道，水泵与管道连接后，不在管道上进行焊接或气割，确因需要拆
下管道或采取必要措施，以防渣物进入水泵。
(4) 与水泵有关的润滑、密封、冷却和液压系统的管道清洗干净保持畅
通。
(5) 水泵安装后进行水泵及附属系统的运转调试、保证运转良好，仪
表信号指示正常。
3、电器设备安装
1、电缆、导线及其安装
(1) 电路及导线
电缆及导向符合有关GB、IEC标准，特殊要求的导线尺寸及电线结
构见工程图纸。
所有电缆附有制造商的商标原封包装运到现场。
所有电缆及导线的芯线均采用铜芯。
(2) 电缆走向
电缆走向按工程设计图纸、现场实际情况敷设。
配电干线与其他电缆不同穿一根穿线管、线槽或支架。
留有适当的空间以保证电缆的间距、曲率半径、固定件及终端盒的安装。
发生故障时所有电缆能移动或调换。
(3) 电缆安装
电缆一般采用电缆桥架、穿管、电缆沟敷设，有其他规定的除
外。
动力电缆敷设时，电缆间有间隙，间隙宽至少等于电缆的外径
或不小于35毫米。
(4) 开关柜及控制柜的电缆进线
当电缆进入开关柜、设备机壳、电线盒时，每根电缆采用合适
的铜质夹件来固定。
强电和弱电回路分别成束分开排列，用于静态保护、控制回路的电
缆采用屏蔽型。
接入仪表、继电器及端子排的导线接头绞合涮锡或采用终端连接附件。
(5)接地
水泵电机、变压器、电缆金属外壳等非带电的金属部分都可靠
接地。
接地电阻由公司进行测量，其阻值符合规范要求。
(6) 自控仪表安装及改造
1 、仪表安装
(1) 检测仪表设备的安装支架牢固可靠，没有变形或损坏。
(2) 没使用变形或破漏的管子连接检测仪表设备。
检测仪表设备管线与建
筑结构平行或垂直，所有竖管垂直地面。
对铝、不锈钢或塑料制品的连接螺纹处，使用化学润滑剂或麻丝，以防螺纹磨损或损坏。
(3) 倾斜型检测仪表设备的安装符合产品生产厂商的安装要求。
在配电
柜、盘、电气起动器或机械装置的净空点1.0米范围内，没有充满液体的管线穿越。
确属需要，设置在PVC管槽内或将电气装置罩住隔离，以防液体流入电气设备。
(4) 检测仪表设备管道敷设至控制器，盘的下方有干净的通道，以便维修。
安装在管路上的元件，要单独设支架，没借用管子进行支撑。
(5) 检测仪表设备及管道远离供热管道，与其他管道的间距符合规范要
求。
(6) 公司提供膨胀环进行检测仪表设备的连接，在管道、阀门检测
仪表设备、管件的连接处使用连接器确保位置固定。
(7) 避免在施工现场进行检测仪表设备管道的弯管或调整，没使用
加热方式进行管道的弯管或调整。
(8) 户外安装的检测仪表设备具有防尘、防雨雪保护措施，防护等
级不低于IP55。
(9) 检测仪表设备的信号输出线采用截面不小于1.5平方毫米的多
股铜芯控制电缆。
(10) 检测仪表设备管道安装后，及时清除管道内的水及杂质，并
按要求着色标记。
(11) 检测仪表设备安装完毕后进行调试，各仪表指示正常，管道
无渗漏。
5.系统调试方案
调试期可保证业主正常用水需要，主要检测控制系统灵敏性、稳定性及安全性。
(1) 控制柜和就地控制协调一致，准确无误，灵敏可靠。
(2) 自动控制设备安装后进行单机调试和系统调试，保证仪表、信号指示
正常，开关操作灵活可靠，控制准确无误，设备运转良好。
6.安全文明施工措施
6.1 安全用电
(1) 严格遵守建设部《施工现场临时用电安全技术规范》（JGJ46-2005）的
规定。
(2) 电源处设专人管理，非电工人员严禁接近带点设备。
(3) 移动式电气机具应用橡套电缆供电。
(4) 电工人员持证上岗。
6.2 防火安全
(1) 严禁施工现场杂乱堆放易燃物，易燃物附近严禁明火。
(2) 现场配备2部便携式灭火器，施工现场严禁吸烟。
7.我公司向业主承诺如下：
(1) 全自动变频供水设备达到业主提出的系能要求，包括：流量、扬程、
自控操作等，且自验收合格之日起保修二年，终身免费维护。
(2) 保修期间免费更换故障元器件（甲方人为事故造成设备损坏除外）；
(3) 保修期间每年二次设备检修、保养，协助制订设备巡回检查等管理
制度。
(4) 随叫随到的应急故障抢修；
(5) 以上承诺签入合同条款。
(6)人员培训及相关资料
1 对操作人员进行培训，包括：设备原理；基础维修保养等
2 提交相关资料如下：
●竣工图纸
●系统使用说明书
●系统电气原理图
●变频器使用说明书
●水泵使用说明书
●产品合格证
北京麒麟水箱有限公司技术部
2014年11月01日。
