塔式起重机垂直运输安全技术交底卡
塔吊安装技术交底
建筑B-12 技术质量交底记录建设单位上海工业自动化仪表研究院有限公司工程名称新建生产及辅助用房项目交底日期交底地点项目部会议室交底部位塔吊安装引用规范规程《STT373塔式起重机使用说明书》《TC7525塔式起重机使用说明书》《建筑机械使用安全技术规程》 JGJ33-2012《塔式起重机安全规程》 GB5144-2006《建筑施工塔式起重机安装、使用、拆卸安全技术规程》JGJ196-2010《建筑施工高处作业安全技术规范》JGJ33-2012《建筑施工起重吊装安全技术规范》JGJ276-2012控制要点：一、塔机设置概况根据施工部署，本工程塔吊共设置3台，其中1#厂房东侧布置1台TC7525-16D（1#塔吊），2#厂房西侧布置1台TC7525-16D（2#塔吊），3#厂房低跨处布置1台STT373A（3#塔吊），以满足厂房及地下室结构建筑材料的垂直运输需要。
（2）STT373A塔吊三、塔吊预埋支腿安装与施工（1）混凝土基础表面积水抽干，基坑内不得有积水。
（2）建筑物总接地上引出二根偏铁至基础表面露出300mm。
作为塔基的接地，其接地电阻不大于4Ω。
（3）预埋柱脚的固定。
1）TC7525-16D塔吊2）STT373A塔吊（4）预埋支腿的混凝土浇筑施工1)将组合成的预埋支腿安装基准线放入基坑内钢筋中，并在预埋支腿下设置一可调整垫块或铁凳。
2）预埋支腿插入基坑时，不得剪断钢筋或较少钢筋数量。
3）严格按塔吊说明书要求锚固脚外露长度。
4）以主弦杆上端为基准，测量预埋支腿的平整度，平整度误差：小于标准节横截面的5）浇筑混凝土，待混凝土强度达到施工要求后，方能拆除预埋连接框架或加强节。
备注：基础混凝土浇筑振捣时，振动机械或其它辅助机械严禁碰触预埋固定支腿，否则待混凝土强度达标后，会造成预埋支腿的偏位现象，无任何可补救整改措施！四、塔吊安装前的准备工作（1）根据施工方案要求对塔机进行合理的布置和准确的定位。
安全技术交底记录表
安全技术交底记录表一、工程概况工程名称：＿____施工单位：＿____交底日期：＿____二、交底内容1、基础施工安全技术交底土方开挖开挖前应了解地下管线、障碍物等情况，并采取相应的防护措施。
按照规定的放坡系数进行放坡，严禁挖“神仙土”。
机械开挖时，作业半径内严禁站人。
基础支护选择合适的支护方式，如土钉墙、灌注桩等，并严格按照设计要求施工。
对支护结构进行定期监测，发现异常及时处理。
基础排水设置有效的排水系统，防止积水浸泡基础。
排水设备应定期检查和维护。
2、主体结构施工安全技术交底脚手架工程脚手架的搭设必须符合规范要求，经过验收合格后方可使用。
作业人员必须佩戴安全带，严禁酒后作业。
严禁在脚手架上堆放过多的物料。
模板工程模板的安装和拆除应按照施工方案进行，严禁野蛮施工。
拆除模板时，应设置警戒区域，并有专人监护。
钢筋工程钢筋加工机械应定期检查和维护，操作人员应熟悉操作规程。
吊运钢筋时，下方严禁站人。
3、高处作业安全技术交底凡在坠落高度基准面 2m 及以上有可能坠落的高处进行的作业，均称为高处作业。
高处作业人员必须佩戴安全帽、安全带等个人防护用品。
作业前应对作业环境进行检查，确保安全防护设施齐全有效。
严禁在六级及以上大风、雷雨等恶劣天气进行高处作业。
4、施工用电安全技术交底施工现场临时用电必须采用 TNS 接零保护系统。
配电箱、开关箱应符合“一机、一闸、一漏、一箱”的要求。
严禁私拉乱接电线，电气设备的安装、维修应由专业电工进行。
5、垂直运输设备安全技术交底塔吊、施工电梯等垂直运输设备的安装、拆卸必须由具有相应资质的单位进行。
设备应定期进行检查和维护，确保安全装置灵敏可靠。
操作人员必须持证上岗，严格遵守操作规程。
6、消防安全技术交底施工现场应配备足够的灭火器材，并定期进行检查和维护。
严禁在施工现场明火作业，如需动火，必须办理动火审批手续。
加强对易燃易爆物品的管理，分类存放，专人负责。
7、文明施工安全技术交底施工现场应保持整洁，物料堆放整齐，道路畅通。
塔吊指挥安全技术交底
塔吊指挥安全技术交底一、工程概述在开始塔吊指挥的安全技术交底之前，先对本工程进行一个简要的介绍。
本工程位于_____，总建筑面积为_____平方米，包括_____等建筑结构。
塔吊作为施工现场的重要垂直运输设备，对于工程的顺利推进起着至关重要的作用。
二、塔吊指挥人员的职责塔吊指挥人员是塔吊作业中的关键角色，承担着确保吊运作业安全、高效进行的重要责任。
1、准确传达吊运信息清晰、准确地向塔吊司机发出吊运指令，包括吊运物体的重量、位置、吊运路线等。
使用规范的手势、旗语或对讲机语言，确保司机能够正确理解。
2、观察吊运现场情况时刻关注吊运现场的环境变化，如人员走动、障碍物出现等。
及时发现并处理可能影响吊运安全的异常情况。
3、协调吊运作业与其他施工人员保持良好的沟通，协调好吊运作业与其他施工工序的衔接。
避免吊运作业与其他工作之间的冲突。
三、塔吊指挥的安全操作规程1、作业前的准备熟悉吊运任务和施工现场的布局。
检查对讲机等通讯设备是否正常工作。
确保自身处于安全的指挥位置，能够清晰观察到塔吊的吊运动作和现场情况。
2、吊运过程中的操作严格按照规定的指挥信号进行操作，不得随意更改。
当发现塔吊司机未按照指令操作时，应立即发出停止信号，并进行纠正。
保持注意力集中，不得在指挥过程中从事与吊运无关的活动。
3、吊运结束后的工作确认吊运物体已安全放置到位。
通知塔吊司机关闭塔吊电源，做好设备的停机防护工作。
四、常见的安全风险及应对措施1、物体坠落风险原因：吊运物体捆绑不牢固、吊具损坏等。
应对措施：在吊运前仔细检查吊运物体的捆绑情况，确保吊具完好无损。
2、碰撞风险原因：指挥失误、塔吊司机操作不当、现场障碍物等。
应对措施：提高指挥的准确性，加强与司机的沟通，及时清理吊运路线上的障碍物。
3、人员伤亡风险原因：人员进入吊运危险区域。
应对措施：在吊运区域设置明显的警示标识，严禁无关人员进入。
五、应急处理措施1、事故发生时的应急响应立即发出紧急停止信号，确保塔吊停止作业。
塔吊安装专项施工方案技术交底
本工程为XX大厦建设项目，位于XX市XX区，总建筑面积约XX万平方米。
本工程采用QTZ40型塔吊进行垂直运输作业，为确保施工安全和工程质量，特制定本塔吊安装专项施工方案。
二、编制依据1. 国家相关法律法规和行业标准；2. XX市建筑安全生产监督管理局发布的《建筑施工安全检查标准》；3. XX市建筑起重机械安装拆卸工程安全技术规范；4. XX大厦建设项目施工组织设计。
三、安装位置平面和立面图1. 平面图：塔吊安装位置位于施工现场东南角，距离建筑物边缘5米，与建筑物保持垂直距离。
2. 立面图：塔吊安装高度为XX米，与建筑物保持垂直距离。
四、所选用的塔式起重机型号及性能技术参数1. 型号：QTZ40；2. 起重机工作有效半径：40米；3. 最大起重重量：4吨；4. 最大独立高度：40米；5. 附着最大高度：XX米。
五、基础和附着装置设置1. 基础：采用C25混凝土基础，基础尺寸为XX米×XX米，深度为XX米；2. 附着装置：采用柔性附着杆，附着杆间距为XX米，附着高度为XX米。
六、爬升工况及附着节点详图1. 爬升工况：塔吊采用标准爬升方式，每节高度为XX米；2. 附着节点详图：详见附图。
七、安装顺序的安全质量要求1. 安装前，对塔吊基础、附着装置、吊索具、安全防护设施进行全面检查，确保符合安装要求；2. 安装过程中，严格执行操作规程，确保各部件连接牢固，防止出现松动、变形等现象；3. 安装完成后，对塔吊进行全面检查，确保其性能符合要求。
八、主要安装部件的重量和吊点位置1. 塔身：重量约XX吨，吊点位置位于塔身顶部；2. 前臂架：重量约XX吨，吊点位置位于前臂架根部；3. 后臂架：重量约XX吨，吊点位置位于后臂架根部；4. 起重机平台：重量约XX吨，吊点位置位于平台顶部。
九、安装辅助设备的型号、性能及布置位置1. 辅助设备：包括吊索具、安全防护设施等；2. 型号及性能：详见附表；3. 布置位置：详见附图。

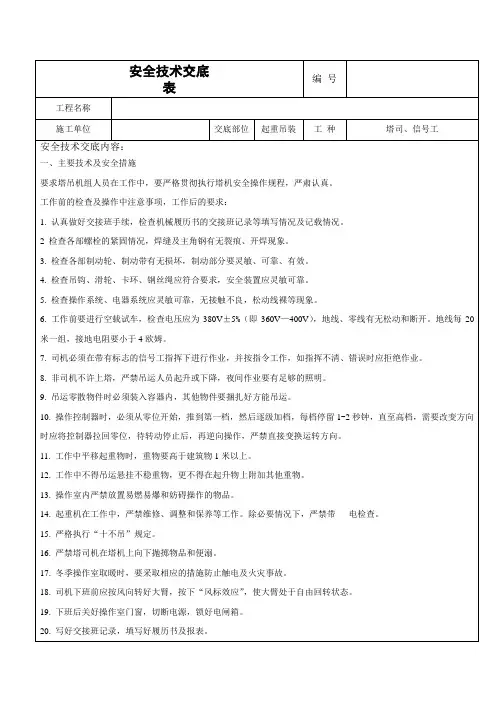

塔吊安全联合交底表
12.工作中不得吊运悬挂不稳重物，更不得在起升物上附加其他重物。
13.操作室内严禁放置易燃易爆和妨碍操作的物品。
14.起重机在工作中，严禁维修、调整和保养等工作。除必要情况下，严禁带电检查。
15.严格执行“十不吊”规定。
16.严禁塔司机在塔机上向下抛掷物品和便溺。
安全技术交底
表
编号
工程名称
施工单位
交底部位
起重吊装
工种
塔司、信号工
安全技术交底内容：
一、主要技术及安全措施
要求塔吊机组人员在工作中，要严格贯彻执行塔机安全操作规程，严肃认真。
工作前的检查及操作中注意事项，工作后的要求：
1.认真做好交接班手续，检查机械履历书的交接班记录等填写情况及记载情况。
2检查各部螺栓的紧固情况，焊缝及主角钢有无裂痕、开焊现象。
17.冬季操作室取暖时，要采取相应的措施防止触电及火灾事故。
18.司机下班前应按风向转好大臂，按下“风标效应”，使大臂处于自由回转状态。
19.下班后关好操作室门窗，切断电源，锁好电闸箱。
20.写好交接班记录，填写好履历书及报表。
二、使用单位：
1.塔机指挥信号工必须持有效操作证方可上岗作业，Байду номын сангаас号工及挂钩工要相对固定，不得随意调换。
4.施工现场遇有高压线、房屋在回转半径内，应加以防护。
5.施工现场遇有地下管线和防空洞应按要求进行填埋或加支撑，以确保塔机使用安全。
6.信号工要有信号指挥标记(如工作服标记)，对讲机电量充足,随身备有,严禁酒后指挥。
针对性交底：
总包单位交底人
职务
工长
交底时间

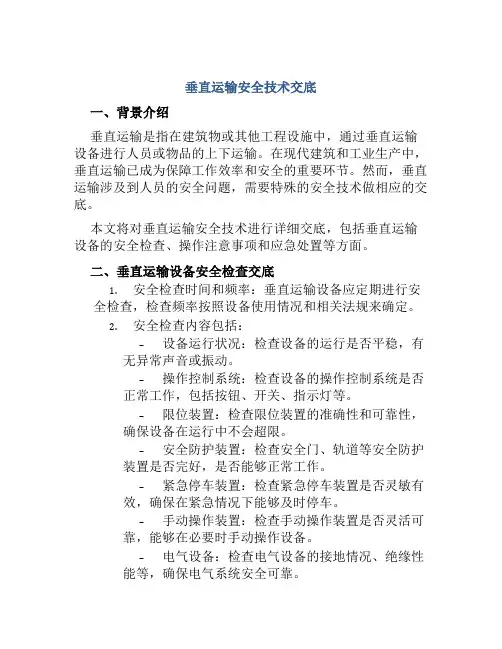

垂直运输安全技术交底
垂直运输安全技术交底一、背景介绍垂直运输是指在建筑物或其他工程设施中，通过垂直运输设备进行人员或物品的上下运输。
在现代建筑和工业生产中，垂直运输已成为保障工作效率和安全的重要环节。
然而，垂直运输涉及到人员的安全问题，需要特殊的安全技术做相应的交底。
本文将对垂直运输安全技术进行详细交底，包括垂直运输设备的安全检查、操作注意事项和应急处置等方面。
二、垂直运输设备安全检查交底1.安全检查时间和频率：垂直运输设备应定期进行安全检查，检查频率按照设备使用情况和相关法规来确定。
2.安全检查内容包括：–设备运行状况：检查设备的运行是否平稳，有无异常声音或振动。
–操作控制系统：检查设备的操作控制系统是否正常工作，包括按钮、开关、指示灯等。
–限位装置：检查限位装置的准确性和可靠性，确保设备在运行中不会超限。
–安全防护装置：检查安全门、轨道等安全防护装置是否完好，是否能够正常工作。
–紧急停车装置：检查紧急停车装置是否灵敏有效，确保在紧急情况下能够及时停车。
–手动操作装置：检查手动操作装置是否灵活可靠，能够在必要时手动操作设备。
–电气设备：检查电气设备的接地情况、绝缘性能等，确保电气系统安全可靠。
–安全警示标志和标识：检查安全警示标志和标识是否清晰可见，能有效提醒操作人员。
3.检查记录和整改措施：对每次安全检查进行记录，包括检查时间、检查人员、检查内容和整改措施。
如发现问题，及时采取必要的整改措施。
三、垂直运输设备操作注意事项交底1.操作前准备工作：–确保运输设备和周围环境安全。
–穿戴适当个人防护装备，包括安全帽、安全鞋等。
–检查设备的运行状态，确保设备正常工作。
–在操作前对设备进行简要检查，如发现问题应及时报告。
2.操作过程中应注意：–按照设备操作规程进行操作，严禁超载、超速等危险行为。
–操作人员必须具备相应的岗位培训合格证书，掌握操作技能。
–操作人员不得酒后或服用药物，保持清醒状态。
–遇到突发情况，应立即按照应急预案进行处置，保障人员安全。
起重运输机械操作工施工安全技术交底
起重运输机械操作工施工安全技术交底施工单位：
人员不得上下机械。
1.10机械设备外露的传动机构、转动部件和高温、带电部分应装设防护罩等安全防护设施和设有明显的安全警示标志。
1.11机械通过桥梁前，应了解桥梁的承载能力，确认安全后方可低速通过。
严禁在桥面上急转向和紧急刹车。
通过桥洞前必须注意限高，确认安全后方可通过。
1.12机械设备在发电站、变电站、配电室等附近作业时，不得进入危险区域。
在高压线附近工作时，机械设备机体及工作装置运动轨迹距高压线的距离应符合附表1-15的规定。
1.13作业前必须了解现场的道路、构筑物、架空电线及吊物的情况。
起重机械臂杆起落及回转半径内应无障碍物及无关人员。
1.14作业时必须听从现场指挥人员、信号工的统一指挥，在下列情况下严禁进行吊装作业：
1.14.1吊装物上站人。
1.14.2作业现场光线昏暗。
1.14.3吊装物质量不明。
1.14.4散物捆扎不牢。
1.14.5立式构件、大模板不用卡环。
1.14.6被吊物质量超过机械性能允许范围。
注：本表一式三份，班组、交底人、资料保管员各一份。
垂直运输机械安全技术交底
垂直运输机械安全技术交底垂直运输机械是一种特殊设备，具有吊运、升降、旋转等功能，广泛应用于建筑工地、仓库、物流配送中心、停车楼等地，对于提高施工和物流效率起到了重要作用。
但是，在使用垂直运输机械的过程中，由于其操作复杂、高空作业危险度大，存在着一定的安全隐患，因此必须采取一系列措施确保操作人员和周围人员的安全。
以下将就垂直运输机械的安全技术进行交底。
一、机械设备的检查和维护1. 安装前检查：在安装前，首先要进行机械设备的检查，检查各个部件是否完好，如电器控制系统、电缆、铰接系统等。
同时，要检查机械是否安装在坚固的地基上，并与结构主体固定牢固。
另外，还需对设备进行加固和防滑处理，防止发生意外伤害。
2. 操作前检查：在每次操作垂直运输机械前，必须进行机械设备的检查和维护。
检查电器系统是否正常运作，是否有松散的电缆或破损的导线，是否存在重要部件损坏的迹象。
另外，还要检查液压、传动系统和行走部件的工作状态，确认其是否正常运转。
3. 维护保养：机械设备的维护保养非常重要，可延长机械寿命，减少故障发生的可能性。
同时，也能确保垂直运输机械的操作安全。
维护保养包括定期清洗、加油、更换润滑油、检查零部件并及时更换，以及及时修复故障和更换损坏零部件等等。
二、安全操作规范1. 操作培训：在使用垂直运输机械之前，必须对操作人员进行培训，使其了解设备的性能、操作方法和注意事项等，掌握安全操作技能。
除了定期的安全培训，操作人员必须根据国家的相关法律法规进行安全培训。
2. 操作前准备：在操作之前，操作人员应该戴上安全帽、安全带以及手套等防护用品，掌握使用步骤，检查垂直运输机械的相关器件是否正常，并确保其在使用过程中无异响和异常。
3. 作业环境准备：在进行操作之前，必须对作业环境进行检查，确保周围没有人员和障碍物等。
在作业区域设立禁止入内区域，对周围人员警示并留有足够的安全距离。
4. 操作时限制：在操作垂直运输机械时，必须严格遵守限制条件，例如起重量、尺寸、速度等限制，保证操作的安全性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
以避免因指挥不当发生事故。 （13） 提升重物时，要确认重物的真实重量，要做到不超过规定荷载，不 得超载作业。 （14） 不准起吊被埋住、冻粘的物件，否则因重量不清，发生超载事故。 （15） 不准斜吊重物，避免造成塔吊失稳。 （16） 起重臂改变仰角时，必须空载进行，变幅时，不能同时做其他动作。 （17） 禁止做快速回转，因为回转速度过快会造成：构件就位困难，塔身 过大扭矩和重物的过大离心力容易发生危险。 4.操作后的要求 （18） 工作完毕，起重机开到轨道中间位置停放，吊钩升到距起重臂端部 交 底 内 容 2～3 米处，松开回转制动装置，所有控制器开到零位，切断电源，夹紧轨钳。 （19） 四限位、两保险安全装置、起重力矩限位装置：是用来限制起重机 荷载超过规定荷载装置。 在作业中由于荷载产生的倾覆力距接近额值时发出警报 信号。 （20） 起重量限制装置：是用来限制荷载重量超过允许值的装置，当荷载 超过允许值时， 动作，把重物卸下。 （21） 吊钩超高限位装置：是控制起重机在轨道上最大行走极限位置的装 置，是防止跺钩发生冲顶，拉断钢丝绳等事故发生。 （22） 行程限位装置：是控制起重机轨道上最大行走极限位置的装置，防 止出轨事故。 （23） 吊钩保险装置：是防止挂在吊钩上的吊索自动脱落的保险装置。 （24） 卷筒保险装置：是防止卷筒钢丝绳松脱勒出的装置。 （25） 塔式起重机除四限位两保险以外还应安设幅度显示器、 风向风速仪、 钢丝绳脱槽保险、旋转限位装置等。 6.基础 （26） 固定式起重机基础必须根据设计要求设置混凝土基础，该基础必须 能承受工作状态下的最大荷载并满足起重机稳定性要求。
容易联系，始终能清楚观察到起吊、吊运、就位的全过程。信号指挥站位要利天 保护自身的安全，不能站在易受碰撞、难躲避，易受意外伤害，无保护措施的墙 顶等危险部位。 （38） 起吊离地 20～30 ㎝，应停钩检查。检查内容包括起重机的制动、稳 定性，吊物捆绑的可靠性，吊索具受力后的状态等。发现超载，钢丝绳打扭、变 形，钩挂不牢，吊索受力不均，吊点不当，吊物松散、不平衡、有浮摆物、钩挂 及其他起吊疑问等，应立即落钩，处理彻底后再起吊。 （39） 吊物悬空后出现异常，指挥人员要迅速判断，紧急通告危险部位人 交 底 内 容 员迅速撤离。指挥吊物慢慢下落，排除险情后才可再起吊。 （40） 吊运中突然停电或发生机械故障，重物不准长时间悬空。要指挥将 重物缓慢落在适当稳定位置并垫好。 （41） 严禁吊物从人的头顶上越过。必须越过障碍物或人头顶时，其距离 不准小于 50 ㎝。 （42） 吊钩上长时，吊钩起长的极限高度应与吊臂顶点至少保持 2 ㎝的距 离。 （43） 两台塔式起重机交叉作业时，指挥人员必须配合好，注意保持吊钩 间的安全距离， 两机起重臂的安全距离不得小于５m， 防止两机碰撞或吊物钩挂。 （44） 吊物不易摆放平稳或易脱钩的重物，必须使用卡环或专用的安全吊 具，保证稳起稳落，严禁用钩直挂吊运。 （45） 坚决抵制违章作业指令，严格执行吊运作业安全操作规程“十不吊” 即： （1）被吊物重量超过机械性能允许范围； （2）信号不明； （３）吊物下方有 人； （４）吊物上站人； （5）埋在地下物； （６）斜拉、斜牵、斜吊； （７）散物 捆扎不牢（８）零、散、小物件无容器； （９）吊物重量不明，吊索具不符合规 定； （１０）六级以上强风。
塔式起重机垂直运输 分项工程安全技术措施交底卡
施 单 工 名 交 部 工 位 程 称 底 位 中色十二冶金建设有限公司重庆水土万寿公租房项目部一组团二标段 重庆两江新区北碚水土万寿公租房配建廉租房 项目 场内垂直运输 交底内容 1.一般要求 （1） 起重机司机、指挥应技术熟练、懂得起重机械性能的人员经培训合 分部工程 日期 QZT-63塔式起重 机 2011年12月16日
5.安装、拆除作业 首次投入使用的新型塔吊起重机在安装前， 施工技术负责人或工地负责机械设备 的工程技术人员要熟悉“使用说明书”有关内容，然后编制安装施工方案，并和 安技人员编制安装与拆除的工艺和安全技术措施文件， 保证安装过程中关键环节 安全技术措施落实。必要时可向生产厂家联系协助安装、调试。塔式起重机安装 完毕，应按照有关规定组织验收，合格后方可使用。 塔吊及高空作业 （27） 从事高空作业要定期进行体检，不适于高空作业的禁止其作业。 （28） 高空作业衣着要灵便，禁止穿硬衣和带钉易滑的鞋。高空作业用材 料要堆放平稳，工具随手放入工具袋内，上下传递物件，禁止抛掷。 （29） 遇有雾、雨、大风、雪等恶劣天气影响施工安全时，禁止进行高空 起重作业。 交 底 内 容 （30） 梯子不得缺档，不得垫高使用。没有安全防护设施，禁止在脚手架， 挑架上行走，高空作业应与地面联系专人负责。没有安全防护设施，禁止在脚手 架，挑架上行走，高空作业应与地面联系专人负责。非专业人员，禁止攀登起重 臂，绳索和随同运料吊篮，吊物上下 塔吊安全操作 （31） 班前应将吊钩提起，试运转是否可用正常。 （32） 检查操作开关等是否正常，塔吊各电机是否正常工作。 （33） 5 级风以上不得进行塔吊驾驶。 检查各限位器是否能正常工作， 班中 对塔吊进行检查，发现问题及时处理。 （34） 作业完毕，将塔吊吊钩提起，臂杆应顺风停放。信号不明不可吊运。 （35） 吊运装作业人员必须精力集中，作业中不准吸烟、吃东西、闲聊、 玩笑、打闹，随时注意起重机的旋转、行走和重物状况。吊运装作业人员在工作 或起吊动作末结束时，不准擅自离开作业岗位。 （36） 旗语、手势信号明显、准确，音响信号清晰宏亮。上、下信号密切 配合，下信号少服从上信号指挥。 （37） 信号指挥站位得当，指挥动作要使起重机司机容易看到；上下信号
专业技术负责人：
交底人：
接受人：
格，持操作证上岗。 （2） （3） （4） （5） 交 底 内 容 实行专人专机管理，机厂负责制，严格交接班制度。 新安装的或大修后的塔吊，必须按说明书要求进行整机试运转。 塔吊距架空输电线应保持安全距离。 司机室内应配备适用的灭火器材。
2.操作前要求 （6） （7） 认真阅读塔机说明书，司机必须遵照不同的塔机说明书要求使用。 检查各安全装置是否齐全有效。检查方法应该在作空载试车的同时
进行各限位试验，不能只检验安全装置的完好程度而不按规定作运行试验。 （8） 做空载试运行。施工中塔吊的各种运行动作，都要在使用前，用不
同速度进行空车试验，试车中应注意各部件及传动声响的检查。 3.操作中要求 （9） 第一次吊重物时，不要吊起后立即提升到所需高度，要先进行试吊，
做到慢起钩，重物离地面 50cm 左右时稍停，认为没有问题再继续走升。 （10） 当挂好钢丝绳索具或吊钩钢丝绳绷紧时，操作人员要立即远离吊重 物，防止重物坠落伤人。 （11） 司机得到指挥人员明确后，方可开始操作；动作前先鸣铃示意，如 发现信号不清，不要随意操作。 （12） 规定塔吊每班应有两名司机，一名司机操作，另一名在地面监护，
