连铸圆坯BQB151-2003
Φ180mm连铸坯试制GCr15轴承用圆钢的质量控制
Φ180mm连铸坯试制GCr15轴承用圆钢的质量控制
刘玉峰;白东坤;李斌
【期刊名称】《包钢科技》
【年(卷),期】2013(039)006
【摘要】介绍了包钢采用Φ180 mm连铸圆坯在棒材生产线试制GCr15轴承圆钢的生产工艺,阐述了从炼钢工序到轧制工序的质量控制关键因素.生产实践表明,在包钢现有设备及工艺条件下,轴承钢产品的质量指标均满足相关标准要求.
【总页数】4页(P29-31,46)
【作者】刘玉峰;白东坤;李斌
【作者单位】内蒙古包钢钢联股份有限公司棒材厂,内蒙古包头014010;内蒙古包钢钢联股份有限公司棒材厂,内蒙古包头014010;内蒙古包钢钢联股份有限公司技术中心,内蒙古包头014010
【正文语种】中文
【中图分类】TG335.6+2
【相关文献】
1.100 t EAF-LF-VD-CC流程GCr15轴承钢铸坯和圆钢夹杂物分析 [J], 杨光维;王新华
2.GCr15轴承圆钢标准介绍 [J], 阳艳玲
3.凝固组织对GCr15轴承钢220mm×260mm连铸坯中心偏析的影响 [J], 左欢;杨祝英;安航航
4.GCr15 轴承钢250 mm×280 mm 铸坯至138 mm×150 mm坯粗轧数值模拟
及工艺优化 [J], 苟复钢;王青海;王东明;孙世平
5.轴承钢GCr15连铸坯中心碳偏析控制 [J], 王劲松;张群;李生栋;王继伟
因版权原因，仅展示原文概要，查看原文内容请购买。

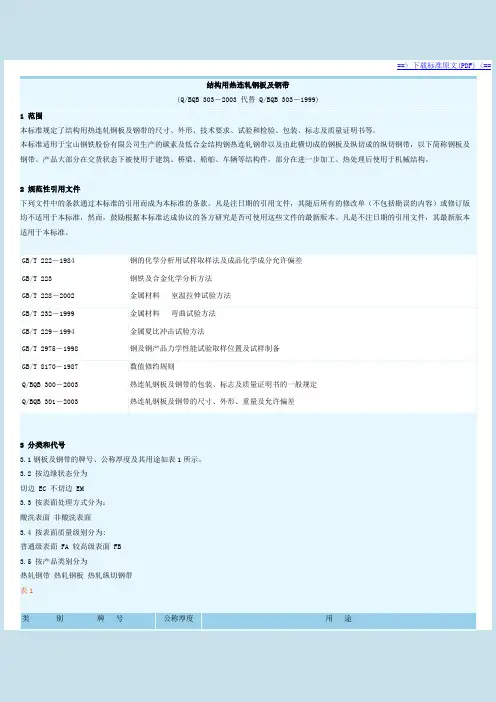

BQB303-2003结构用热连轧钢板及钢带
==> 下载标准原文(PDF) <==结构用热连轧钢板及钢带(Q/BQB 303－2003 代替 Q/BQB 303－1999)1 范围本标准规定了结构用热连轧钢板及钢带的尺寸、外形、技术要求、试验和检验、包装、标志及质量证明书等。
本标准适用于宝山钢铁股份有限公司生产的碳素及低合金结构钢热连轧钢带以及由此横切成的钢板及纵切成的纵切钢带，以下简称钢板及钢带。
产品大部分在交货状态下被使用于建筑、桥梁、船舶、车辆等结构件，部分在进一步加工、热处理后使用于机械结构。
2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T 222－1984 钢的化学分析用试样取样法及成品化学成分允许偏差GB/T 223 钢铁及合金化学分析方法GB/T 228－2002 金属材料室温拉伸试验方法GB/T 232－1999 金属材料弯曲试验方法GB/T 229－1994 金属夏比冲击试验方法GB/T 2975－1998 钢及钢产品力学性能试验取样位置及试样制备GB/T 8170－1987 数值修约规则Q/BQB 300－2003 热连轧钢板及钢带的包装、标志及质量证明书的一般规定Q/BQB 301－2003 热连轧钢板及钢带的尺寸、外形、重量及允许偏差3 分类和代号3.1钢板及钢带的牌号、公称厚度及其用途如表1所示。
3.2 按边缘状态分为切边 EC 不切边 EM3.3 按表面处理方式分为：酸洗表面非酸洗表面3.4 按表面质量级别分为:普通级表面 FA 较高级表面 FB3.5 按产品类别分为热轧钢带热轧钢板热轧纵切钢带表1类别牌号公称厚度用途a mm结构用SS330 ≤12.7用于建筑、桥梁、船舶、车辆等结构件。
一套R10m十机十流方圆坯连铸机技术平台（可编辑）
1 以高起点高效率为原则确保将项目建设成为具有先进水平科技
含量高经济效益好资源消耗少人力资源优势得到充分发挥的现代化
2 合理选择生产工艺和技术对各生产环节的生产工艺附件进行严
格科学的论证采用先进可靠的技术现代化高效化的设备配置紧凑合
理的总图布置实现企业的最低成本和最佳的经济效益
连铸机工艺技术在连铸生产中起着至关重要的作用本章就临沂
手动夹持装置
液压控制单元
技术参数
表 3-8 技术参数
数量 10×2 套快换结构四支缸
形式 带 有推 进液 压缸 的
快速更换装置
推进液压缸行程 300mm 液压介质供应 单
独液压站 塞棒自动执行机构
功能和结构
塞棒自动执行机构安装在中间罐体上用于在浇注过程中控制中
间罐至结晶器的钢水流量流量由结晶器液面控制系统控制
技术参数
表 3-3 技术参数
数量 2 套
形式 半自动
长水口压紧方式 液压
旋转方式 减速器
摆动方式 手动 前后移动 手动
水口密封气体 氩气 参数以最终设计为准
中间罐
功能与结构
中间罐采用钢板焊接结构内部砌耐火砖
罐体上设有吊耳方便中间罐的吊动和检修更换中间罐上设有挡
块方便中间罐盖在中间罐上的定位同时中间罐上设有加工好的安装
辅助设备包括液压管线阀块控制阀台等
技术参数
表 3-12 技术参数
型式 高低轨式 承载能力 ～80t 行走机构 行 走 驱 动 装
置 变频电机减速器驱动
行走驱动电机功率 75KW×2
行走速度 2～20mmin 变频可调 升降机构 升 降 驱 动 型 式
液压缸 一组 4 个
升降行程 ～400mm
宝钢标准Q-BQB 501-2003 盘条尺寸、外形、重量及允许偏差
宝山钢铁股份有限公司企业标准Q/BQB 501-2003 盘条尺寸、外形、重量及允许偏差代替 Q/BQB 501-19981 范围本标准规定了盘条尺寸、外形、重量及允许偏差。
本标准适用于宝山钢铁股份有限公司生产的直径为5mm～26mm各类钢的盘条。
2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T 8170数值修约规则3 分类与代号普通精度 A级较高精度 B级高级精度 C级4 尺寸、外形及允许偏差4.1盘条的公称直径和横截面积应符合表1的规定。
4.2盘条直径允许偏差和不圆度应符合表1相应精度的规定。
不圆度是指盘条同一截面上的最大直径与最小直径之差。
4.3 精度级别应在合同中注明。
未注明者，按A级精度执行。
4.4 根据需方要求，经供需双方协议，可供应表1规定以外其他尺寸的盘条。
5 重量5.1 盘条以实际重量交货。
盘条的理论重量参考表1的规定。
5.2 每盘由一整根盘条组成。
盘重一般应为1900kg～2400kg。
允许每交货批有10％的盘数（不足两盘的允许有两盘）的盘重小于1900kg，但不小于1000kg。
5.3 根据需方要求，经供需双方协议，亦可供应其他盘重的盘条。
6 盘卷尺寸盘卷外形的参考尺寸见表2。
宝山钢铁股份有限公司2003-06-04发布 2003-12-15实施生活话题 & 阅读体验 & E书共享 & 影音交流 QQ群As a reader（74398380）生活 读书 新知Q/BQB 501-2003Q/BQB 501-2003表2内径外径高度卷取方向850mm 1250mm2400mm（最大）逆时针方向7 标记示例按Q/BQB 512供货，用SWRH82B轧成的直径为12.5mm，B级精度的盘条，其标记为：盘条 SWRH82B－12.5－B－Q/BQB 5128 检验部位检验取样部位距盘卷端部最小距离应符合表3的规定。

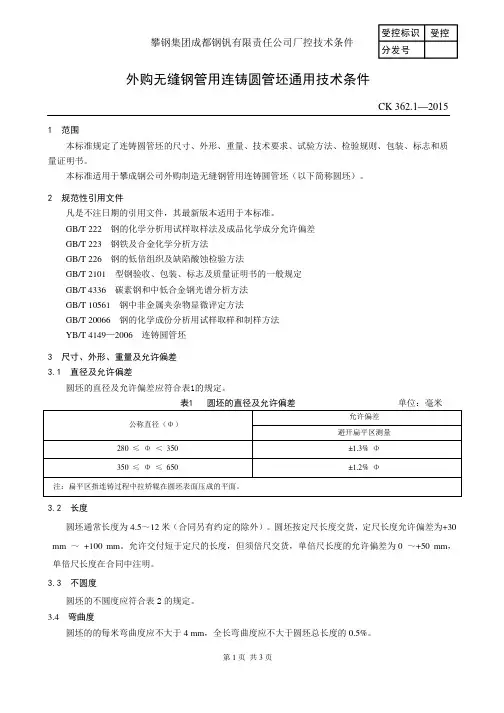

外购无缝钢管用连铸圆管坯通用技术条件
