气箱脉冲袋式除尘器详细介绍

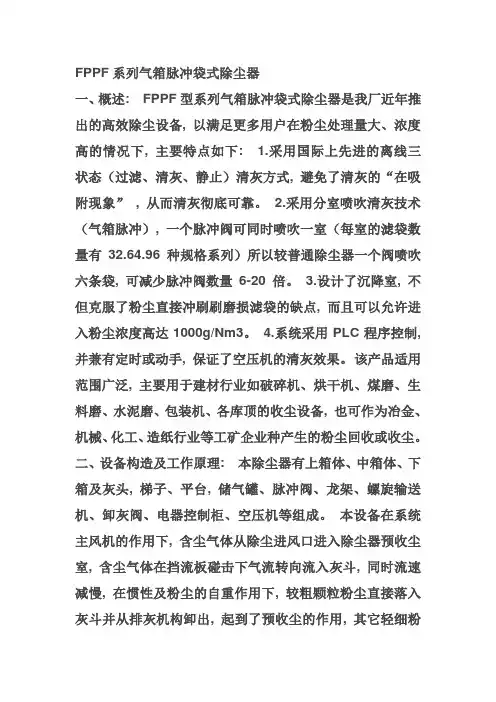

fppf系列气箱脉冲袋式除尘器
FPPF系列气箱脉冲袋式除尘器一、概述: FPPF型系列气箱脉冲袋式除尘器是我厂近年推出的高效除尘设备, 以满足更多用户在粉尘处理量大、浓度高的情况下, 主要特点如下: 1.采用国际上先进的离线三状态（过滤、清灰、静止）清灰方式, 避免了清灰的“在吸附现象”, 从而清灰彻底可靠。
2.采用分室喷吹清灰技术（气箱脉冲）, 一个脉冲阀可同时喷吹一室（每室的滤袋数量有32.64.96种规格系列）所以较普通除尘器一个阀喷吹六条袋, 可减少脉冲阀数量6-20倍。
3.设计了沉降室, 不但克服了粉尘直接冲刷刷磨损滤袋的缺点, 而且可以允许进入粉尘浓度高达1000g/Nm3。
4.系统采用PLC程序控制, 并兼有定时或动手, 保证了空压机的清灰效果。
该产品适用范围广泛, 主要用于建材行业如破碎机、烘干机、煤磨、生料磨、水泥磨、包装机、各库顶的收尘设备, 也可作为冶金、机械、化工、造纸行业等工矿企业种产生的粉尘回收或收尘。
二、设备构造及工作原理: 本除尘器有上箱体、中箱体、下箱及灰头, 梯子、平台, 储气罐、脉冲阀、龙架、螺旋输送机、卸灰阀、电器控制柜、空压机等组成。
本设备在系统主风机的作用下, 含尘气体从除尘进风口进入除尘器预收尘室, 含尘气体在挡流板碰击下气流转向流入灰斗, 同时流速减慢, 在惯性及粉尘的自重作用下, 较粗颗粒粉尘直接落入灰斗并从排灰机构卸出, 起到了预收尘的作用, 其它轻细粉尘随气流向上吸附在滤袋外表上, 过滤后的干净气体透过滤袋进入上箱体并汇入出风口排出。
气箱脉冲袋式除尘器本体分隔成若干个箱区, 并在每箱侧边出口管道上有一个气缸带动的提升罚。
当除尘器滤袋工作一个周期后, 清灰控制器就发出信号, 第一个箱室的提升阀开始关闭切断过流气体, 箱室的脉冲阀开启, 以大于0.4Mpa的压缩空气冲入净气室, 清楚滤袋上的粉尘；当这个动作完成后, 提升阀重新打开, 箱体重新进行过滤工作, 并逐一按上述程序完成全部清灰动作。
气箱脉冲式袋收尘器
袋收尘器常见故障及排除方法
故 障 可能的原因 烟气结露粉尘糊住袋子； 脉冲阀不工作； 清理或更换； 处 理 堵塞漏风，提高烟气温度；
运行阻力大
脉冲阀工作时提升阀未打开； 压缩气源压力太低；
一个或多个提升阀处关闭状态。 工艺系统不工作；
检查提升阀或清灰控制； 检查气路系统及空气压缩机；
检查提升阀或清灰控制。 恢复工作； 此时可见排放浓度增加，应更换或 修补滤袋； 更换或修理测压装置。 恢复供电，修理清灰控制器； 仔细清理脉冲阀；
排出气体含尘量超标
排气量减少 收尘管道不正常 滤袋烧毁 粉尘发热
气箱脉冲式袋收尘器机构图
新设备安装调试
1) 顶部人孔检修门，直接用螺栓压紧，安装比较简便，只需将门框对准密 封槽拧紧螺栓即可； 2) 调整提升阀部分，电磁气缸为缓冲式，要求在阀板关闭到达闭合位置时 气缸应进入缓冲区，否则应松开阀板两侧螺母以调节阀板高度；气缸的 运动速度可通过气缸两端的节流阀螺栓进行调节，要求提升阀关闭时间 不大于2秒，最好在1秒内，开启时可适当慢些；然后检查阀板闭合后与 阀板孔之间的间隙，最大不超过0.8㎜，若现场焊接后阀板孔发生变形， 则应进行调平，较简单的办法是将阀板放在阀板孔上，找出间隙大的部 位用工具扳平；上述调整均应接通压缩空气源，其压力可通过三连体上 的减压阀来调整（一般取0.3MPa），使阀板闭合后变形2－3㎜，上述 调整均可通过电磁阀上的手动开关进行，不必接电源，调试完毕，将手 动开并拧紧阀板两侧螺母和背母；注意：在调试提升阀时，绝不可使电 磁脉冲阀动作，否则强大的高压气流会对人身造成伤害！ 3）调整灰斗下部的输送设备、锁风设备及其传动，要求运转平稳、联接部位 密封良好，全部运动部件均应加注润滑油脂； 4）调整清灰控制器，要求提升阀、脉冲阀动作顺序正确，各室清灰顺序正确， 时间连续可调；为了更好地保证系统阻力平衡及输灰装置的动力平衡， 对室数较多（大于7室）的收尘器来说，各室清灰顺序应跳跃的。 注意：调整过程中，应将全部人孔检修门关闭、锁紧，以防脉冲阀 的喷入气流对人身造成伤害。 5）上述各部件和系统经过调整和试机，确认均处于完好工作状态以后，便可 进行空负荷调试和负荷调试。
PPC气箱式脉冲布袋除尘器简介及日常维护与保养
PPC系列气箱式脉冲袋式除尘器维护保养说明书河北环科除尘设备有限公司气箱式脉冲收尘器一、概述气箱式脉冲袋收尘器具有二十一世纪先进水平的高效率袋收尘器。
它综合分室反吹和喷吹脉冲清灰各类袋收尘器优点，克服了分室反吹清灰强度不够，喷吹脉冲清灰和过滤同时进行的缺点，因而扩大了袋收尘器的应用范围，由于这种类型的收尘器的结构有其特点，所以提高了收尘效率，延长了滤袋的使用寿命。
本系列产品可广泛用于水泥厂的破碎、包装、库顶、熟料冷却机和各种磨机等收尘系统。
如用于煤磨收尘，要增设防爆措施，收尘器结构也要相应的改变，还适合于含尘浓度特高气体的收尘，如带O—Sepa选粉机的粉磨系统，气体含尘浓度高达1000g/m3（标）以上，采用本系列收尘器收尘，可不设置旋风收尘器一级收尘。
除用于水泥工业外，也适用于冶金、化工、机械和民用锅炉等废气的收尘。
本系列收尘器滤袋的材质，一般采用涤纶针刺毡，允许连续使用温度小于140℃。
如滤袋采用高温滤布。
其允许使用温度可达300℃，但这种材质的滤料价格昂贵。
如处理的废气温度高于上述滤料的允许温度，废气进入收尘器之前应采取降温措施。
本系列收尘器为户内外式由不同室数和每室的不同袋数，组成多种不同规格。
每室的袋数有32、64、96和128袋四种全系列共有33种规格，滤袋直径为130mm，滤袋长度有2450mm和3060mm，本除尘器能负压或正压运行，其本体结构可作适当改变，其收尘效率可达99.8%以上，净化后气体的含尘浓度小于50mg/m3(标)，本系统收尘器的主要技术性能分别见表2、表3和表4。
本系列收尘器如用于寒冷地区，当室外采暖计算温度≤-25℃时，应要增设加热装置，收尘器的壳体也要作相应的改变和壳体保温。
二、构造和工作原理本系列收尘器由壳体、滤袋、灰斗、排灰装置、支架和脉冲清灰系统等部分组成。
当含尘气体从进风口进入收尘器后，首先碰到进风口中间的斜隔板，气流便转向流入灰斗，同时气流速度变慢，由于重力沉降作用，使气体中粗颗粒粉尘直接落入灰斗，起到预收尘的作用。

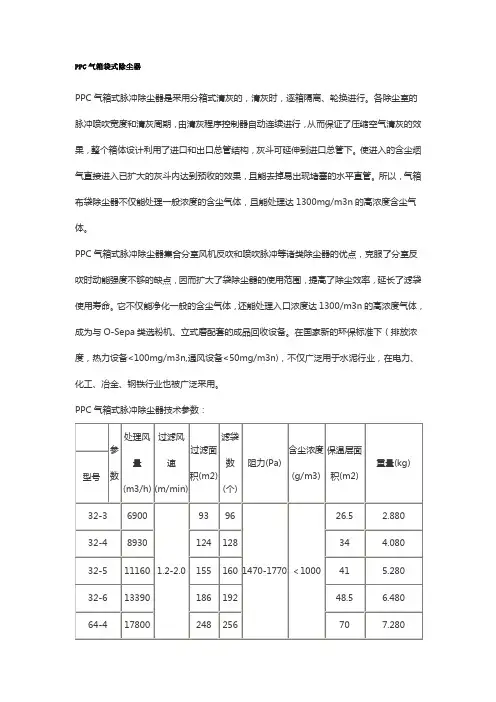

PPC气箱袋式除尘器说明
PPC气箱袋式除尘器
PPC气箱式脉冲除尘器是采用分箱式清灰的，清灰时，逐箱隔离、轮换进行。
各除尘室的脉冲喷吹宽度和清灰周期，由清灰程序控制器自动连续进行，从而保证了压缩空气清灰的效果，整个箱体设计利用了进口和出口总管结构，灰斗可延伸到进口总管下。
使进入的含尘烟气直接进入已扩大的灰斗内达到预收的效果，且能去掉易出现堵塞的水平直管。
所以，气箱布袋除尘器不仅能处理一般浓度的含尘气体，且能处理达1300mg/m3n的高浓度含尘气体。
PPC气箱式脉冲除尘器集合分室风机反吹和喷吹脉冲等诸类除尘器的优点，克服了分室反吹时动能强度不够的缺点，因而扩大了袋除尘器的使用范围，提高了除尘效率，延长了滤袋使用寿命。
它不仅能净化一般的含尘气体，还能处理入口浓度达1300/m3n的高浓度气体，成为与O-Sepa类选粉机、立式磨配套的成品回收设备。
在国家新的环保标准下（排放浓度，热力设备<100mg/m3n,通风设备<50mg/m3n)，不仅广泛用于水泥行业，在电力、化工、冶金、钢铁行业也被广泛采用。
PPC气箱式脉冲除尘器技术参数：
相关产品。
PPCS气箱式脉冲袋式收尘器介绍
PPCS气箱式脉冲袋式收尘器一、概述气箱式脉冲（plenun pulse）袋收尘器是从美国（Fuller）公司引进具有九十年代先进水平的高效率袋收尘器。
它克服了分室反吹清灰强度不够，脉冲喷吹清灰和过滤同时进行的缺点。
综合了分室反吹和脉冲喷吹清灰各类袋收尘器的优点。
从而扩大了袋收尘器的应用范围，提高了收尘效率。
延长了滤袋的使用寿命。
PPCS型系列收尘器为户外式，由不同室数和每室的不同袋数，组成多种不同规格。
每室的袋数有32、64、96和128袋四种，全系列共有33种规格。
滤袋直径均为φ130mm，滤袋长度有2450mm和3060mm两种。
本系列收尘器能负压或正压操作，其本体结构无任何改变。
PPCS型系列收尘器进口浓度最高可达1000g/m³,其收尘效率可达99.9％，本系列收尘器的主要技术性能分别见下PPCS32 型 气 箱 式 脉 冲 袋 收 尘 器 技 术 性 能 表PPCS64 PPCS96PPCS128本系列收尘器可广泛应用于冶金、矿山、电力、建材、机械制造、粮食加工、化工、锅炉等行业。
采用本系列收尘器，可不设置旋风除尘器作一级收尘。
本系列收尘器的滤材，一般采用涤纶针刺毡，允许连续使用温度小于120ºC，如处理的废气温度高于上述滤料允许温度，可采用芳纶针刺毡（Nomex）。
其允许使用温度为210ºC，但这种材质的滤料价格昂贵。
如处理废气温度高于上述滤料的允许温度，应在废气进入收尘器之前采取降温措施。
二、型号说明举例：PPCS96-2×5型，表示双列十室，每室96个袋的气箱式脉冲袋收尘器，排灰装置为螺旋输送机。
三、构造和工作原理PPCS型系列收尘器由壳体、灰斗、排灰装置、脉冲清灰系统和支架等部分组成。
当含尘气体从进风口进入收尘器后，首先碰到进出风口中间的斜隔板，气流便转向流入随后折而向上通过内部装有金属骨架的滤袋，粉尘被捕集在滤袋的外表面，净化后的气体进入滤袋室上部清洁室，汇集到出风管排出。

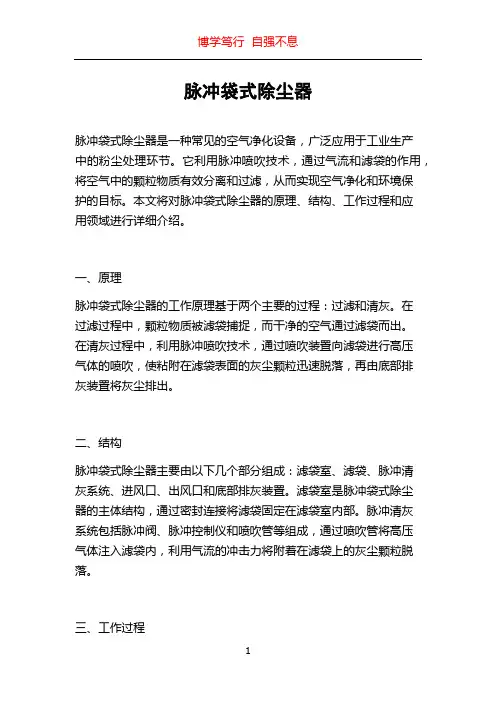

脉冲袋式除尘器
脉冲袋式除尘器脉冲袋式除尘器是一种常见的空气净化设备，广泛应用于工业生产中的粉尘处理环节。
它利用脉冲喷吹技术，通过气流和滤袋的作用，将空气中的颗粒物质有效分离和过滤，从而实现空气净化和环境保护的目标。
本文将对脉冲袋式除尘器的原理、结构、工作过程和应用领域进行详细介绍。
一、原理脉冲袋式除尘器的工作原理基于两个主要的过程：过滤和清灰。
在过滤过程中，颗粒物质被滤袋捕捉，而干净的空气通过滤袋而出。
在清灰过程中，利用脉冲喷吹技术，通过喷吹装置向滤袋进行高压气体的喷吹，使粘附在滤袋表面的灰尘颗粒迅速脱落，再由底部排灰装置将灰尘排出。
二、结构脉冲袋式除尘器主要由以下几个部分组成：滤袋室、滤袋、脉冲清灰系统、进风口、出风口和底部排灰装置。
滤袋室是脉冲袋式除尘器的主体结构，通过密封连接将滤袋固定在滤袋室内部。
脉冲清灰系统包括脉冲阀、脉冲控制仪和喷吹管等组成，通过喷吹管将高压气体注入滤袋内，利用气流的冲击力将附着在滤袋上的灰尘颗粒脱落。
三、工作过程脉冲袋式除尘器的工作过程可以分为三个阶段：吸附阶段、清灰阶段和排灰阶段。
首先，在吸附阶段，进入脉冲袋式除尘器的空气中的颗粒物质被滤袋捕捉，并净化的空气通过滤袋而出。
然后，在清灰阶段，脉冲控制仪将相应的脉冲信号发送给脉冲阀，打开喷吹管，高压气体通过喷吹管进入滤袋室，冲击滤袋从而使附着在滤袋上的灰尘颗粒脱落。
最后，在排灰阶段，底部排灰装置将脱落的灰尘颗粒排除。
四、应用领域脉冲袋式除尘器在工业生产中的粉尘处理环节起着重要的作用，广泛应用于冶金、化工、建材、矿山、电力、食品等领域。
在冶金行业，脉冲袋式除尘器广泛应用于高炉、转炉、钢铁熔炼等设备中，有效净化和处理含有高温烟尘和颗粒物质的废气。
在化工行业，脉冲袋式除尘器可用于处理酸、碱、有机溶剂等化工废气，保护环境和人体健康。
在建材行业，脉冲袋式除尘器可应用于水泥、陶瓷、玻璃等生产过程中产生的粉尘处理，降低粉尘对环境的污染。
总结起来，脉冲袋式除尘器是一种高效的空气净化设备，通过滤袋和脉冲喷吹技术，可以有效地分离和过滤空气中的颗粒物质。
气箱脉冲袋式除尘器技术参数
气箱脉冲袋式除尘器是一种常见的工业除尘设备，以下是一些常见的技术参数：
1. 处理风量：指单位时间内通过除尘器的气体体积，通常以立方米/小时（m³/h）表示。
2. 过滤面积：指除尘器中滤袋的总表面积，通常以平方米（m²）表示。
3. 过滤风速：指单位时间内通过滤袋的气体速度，通常以米/分钟（m/min）表示。
4. 脉冲喷吹压力：指脉冲喷吹清灰系统的压缩空气压力，通常以兆帕（MPa）表示。
5. 脉冲喷吹间隔：指相邻两次脉冲喷吹之间的时间间隔，通常以秒（s）表示。
6. 滤袋材质：常见的滤袋材质包括聚酯、聚丙烯、玻璃纤维等。
7. 滤袋规格：指滤袋的长度、直径和数量等尺寸参数。
8. 清灰方式：常见的清灰方式包括脉冲喷吹、机械振打等。
9. 排放浓度：指除尘器出口处的气体污染物浓度，通常以毫克/立方米（mg/m³）表示。
10. 设备阻力：指气体通过除尘器时所受到的阻力，通常以帕斯卡（Pa）表示。
以上是气箱脉冲袋式除尘器的一些常见技术参数，具体参数可能因不同的设备型号和应用场景而有所差异。
在选择和使用除尘器时，应根据实际需求和工况条件来确定合适的参数。
PPC型气箱脉冲袋式除尘器说明书
PPC型气箱脉冲袋式除尘器说明书PPC系列气箱脉冲袋式除尘器是一种新一代除尘器，结合了分室反吹和喷吹脉冲等除尘器的优点，克服了它们的缺点，提高了使用适应性和除尘效率，并延长了滤袋使用寿命。
它可广泛应用于破碎机、烘干机、煤磨、生料磨、篦冷机、水泥磨、包装机及各库顶、底的除尘设备，以及高浓度生料立式磨和O-sepa选粉机的工艺除尘。
滤料可根据粉尘特性选用不同类型的针刺毡，使用寿命平均可达二年以上。
电磁脉冲阀采用美国ASCO产品，具有控制灵敏、效率高、寿命长等特点。
该除尘器已被广泛选用，特别是在水泥、电力、冶金、化工等行业得到了迅速的推广。
三、基本结构及工作原理PPC系列气箱脉冲袋式除尘器主要由气箱、滤袋、脉冲阀、排灰系统、进气和出气管道、检修口和安装支架等组成。
工作原理是：烟气从进气管道进入气箱，经过滤袋过滤后，净化后的气体从出气管道排出，被过滤的粉尘则在滤袋上积聚。
当滤袋上积聚的粉尘达到一定厚度时，通过控制器发出信号，脉冲阀开启，高压气体通过喷吹管喷向滤袋内部，产生反吹气流，把粉尘吹落到灰斗内，从而实现除尘。
排灰系统包括旋转卸灰器和螺旋输送器，可根据需要选用。
四、选用说明PPC系列气箱脉冲袋式除尘器的选用应根据除尘器的规格和烟气特性进行，包括烟气流量、温度、湿度、粉尘特性等因素。
在选用滤袋时，应根据粉尘特性和使用环境选择合适的针刺毡材料和规格，以保证除尘效果和使用寿命。
在选用脉冲阀时，应根据除尘器的规格和烟气特性选择合适的数量和规格。
五、安装与调试PPC系列气箱脉冲袋式除尘器的安装应按照产品说明书和安装图纸进行，注意安装位置、支架、管道连接等细节，确保安装牢固、连接密封。
安装后应进行调试，包括检查各部件是否正常运转、气密性是否良好、电气控制系统是否正常等，确保除尘器能够正常工作。
六、使用维护要求PPC系列气箱脉冲袋式除尘器的使用和维护应按照产品说明书进行，包括定期清理灰斗、检查滤袋和脉冲阀是否正常、更换损坏的部件等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
气箱脉冲袋式除尘器的详细介绍
标签：气箱脉冲袋式除尘器气箱脉冲袋式除尘器最早是从美国富乐公司引进的一种高效脉冲除尘器，我公司结合多年的实践经验，改型后的除尘器具有结构简单、易操作、清灰效果好、运行费用低等优点。
可以广泛应用于水泥厂、化工厂、粮食加工、破碎机和磨机等收尘系统。
气箱脉冲袋式除尘器是具有九十年代先进水平的高效率袋式收尘器。
它综合分室反吹和喷吹脉冲清灰各类袋式收尘器优点，克服了分室反吹清灰强度不够，喷吹脉冲清灰和过滤同时进行的缺点，因而扩大了本收尘器的应用范围，由于这种类型的除尘器结构特点，所以提高了收尘效率，延长了滤袋的使用寿命。
本系列产品广泛用于水泥厂的破碎包装库顶熟料冷却机磨机等系统的收尘，冶金、化工、食品、粮食、电力和民用锅炉等废气的收尘和物料的回收。
本收尘器的滤料材质，使用温度小于℃，一般选用涤纶针刺毡，若温度达℃，则选用芳纶针刺毡。
但此滤料价格昂贵。
如温度过高应采取降温措施。
本系列收尘器为户外式有不同室数和每室不同袋数组成种规格。
每室有、、、袋四种。
收尘室个数由个，过滤面积由，处理风量由。
本除尘器可负压或正压操作，其收尘效率可达。
若室外温度小于—℃时，需加保温装置。
气箱脉冲袋式除尘器技术参数
参数处理风量() 过滤风速() 过滤面积()
滤袋数
(个) 阻力() 含尘浓度() 保温层面积() 重量()
型号
＜
＜×
×
×
×
×
×
×
×
×
×
×
×
×
×
×
