ET-A1-D24(1)比例阀控制放大器说明书
供电电源: D24=DC 24V D12=DC12V
信号输入: 在订货时，四者只能选其一 5V=0-5V V=0-10V A=4-20mA P=5KHz
最大输出电流: 1A=1A 2A=2A 3A=3A 4A=4A
特别提示：测控制器输出电流或电压时，必须接上负载（比例阀）才能测试。
ET-A1-D24-XA-X 比例阀控制器 技术数据
VI
10K
+10V
COM
PLC脉冲信号接线图:
Y0 PLC晶体管型
可编程控制器
COM
PIN 比例阀控制器 COM
电位器功能:
PLC分正极输出与负极输 出,订货前请说明
1.DOWN = 下降斜坡时间(电流值100%-0%的响应时间0.1-5s,顺时针旋转-响应时间加快)
2.UP = 上升斜坡时间(电流值0%-100%的响应时间0.1-5s,顺时针旋转-响应时间加快)
3.MAX = 最大设定值 (可将最大电流Imax设置成所需要的值,顺时针旋转-增大设定值)
4.MIN = 最小电流值 (未给信号时的最小(零位)电流Imin,顺时针旋转-增大偏流)
备注: 调整最大电流Imax与最小电流Imin时,两者存在较小的互相牵引作用,需重复校正 最大值与起始值,以得到所需的电流值.
起始电流Imin=50mA 上升斜坡时间UP=0.1秒
下降斜坡时间DOWN=0.1秒 颤振频率DITHER=200HZ
二、该放大器只有在断电时才能插上及拆下!
三、与比例阀线圈相连时不要使用带自振荡二极管及显示插头.
四、模拟信号与脉冲信号输入电缆必须屏蔽,建议:比例阀圈电缆也屏蔽.
五、在测控制器输出电流时或电压时，必须接上负载（比例阀).
ET-A1-D24-XA-X 比例阀控制器 特点/订货型号
1/4
单比例阀控制器
ET-A1-D24-XA-X 输入控制信号:0-5V/0-10V/4-20mA/0-5KHZ 最大输出电流:1A、2A、3A、4A
外形图:
目录
内容
页数
特点/订货型号
1
技术数据/输出特性曲线
2
ห้องสมุดไป่ตู้
原理框图/功能
3
尺寸/注意事项/故障分析 4
订货型号
特点
--适用于控制各种不带电气位移反馈的单电磁 铁,比例压力阀、比例流量阀、比例减压阀、 比例节流阀、比例插装阀、气动比例阀等.
--最小(零位)电流与最大电流可以调整 --控制信号：模拟量0-5V/0-10V/4-20mA/0-5KHZ
四者只能选其一，订货前需选好。 --控制器提供+10V/25mA电压作为外部1K-50K电
位器使用 --斜坡发生器,可对上升与下降斜坡时间进行单
独调节(此功能后缀型号要带T才有） --电源错极保护,内置保险丝. --电源指示,输出电流指示 --安装方式:标准DIN35mm导轨安装
ET -A1 -D24 -1A V T - 其它功能用文字说明
控制比例阀、单线圈
:不带上升下降斜坡时间调节功能 T:带有上升下降斜坡时间调节功能
3/4
原理框图
比例阀线圈 Proportional Vaive Solenoid DCIA
S+
A
0-10V信号口
S-
4-20mA信号口 VI
0-5KHZ信号口 PI
信号公共端
Com
输出控制电压 +10V
直流电源输入 0V
supply
+24
Voltage
ET-A1-D24-XA-X
CT1 CT2 CT3 CT4
2/4
技术数据(有关参数范围之外的应用,请务必向我们咨询)
工作电压
Ub
功率消耗
Pc
最大输出电流范围
Imax
最小(零位）输出电流范围 Imin
输入控制电压
int
输入电阻阻抗
Ri
斜坡时间
t
负载阻抗
R
工作环境温度
℃
存储温度范围 温度漂移
℃ Idrift
保险丝
Ift
控制器尺寸
重量
m
输出特性曲线
4000 3000 2000 1000
指示灯功能: 1.POW = 电源指示灯 2.OUT = 电流输出指示
ET-A1-D24-XA-X 比例阀控制器 尺寸/注意事项/故障分析
4/4
正面图
４２
POW OUT
MAX MIN UP DOWN
侧面图
尺寸单位:mm
注意事项:
一、供货时,控制器参数设置如下:(以电液比例阀内阻10欧1A为标准)
最大电流Imax=800mA
Imax
最大驱动电流Imax以及最小电 流Imin可借助于板上的电位器 调节,最小电流就是给定0V时的 电流值，最大电流就是给定10V 时的电流值。
800 600 400 200
Imin
20
0
0% 5%
20%
40%
60%
80%
100%
设定值%
输出电流 单位：mA
ET-A1-D24-XA-X 比例阀控制器 原理框图/功能图
3200 2400 1600 800
2400 1800 1200 600
1600 1200 800 400
24VDC ±20% 30VA 1A=1A 2A=2A 3A=3A 4A=4A 0-800mA 5V=0-5V V=0-10V A=4-20mA P=0-5Khz 100KΩ 0.1S-5S(此功能带T内置电位器可调节) 2-80Ω -10-70℃ -40-70℃ <0.15mA/℃ 2A 3A 4A 5A保险丝 42X90X100mm (长X宽X高) 0.15KG
故障分析:
如果放大器不能正常工作,按下例步骤检查故障. 1.工作电压是否正常? 测量端子+24与0V. 2.内部工作电压是否正常? 测量+10V与COM. 3.信号输入口是否有信号输入.测量 VI/PI/0V. 4.内部调节电位器MIN与MAX是否调节过大或过小.
πType Noise Fillter
P.W.M
Power Amplifier
I V
Imax=MAX.Cutput Adj 最大电流输出调整
Imin=MIN.Cutput Adj
基准电流调整 UP=Up Time 0.1～5sec
上升延时 DOWN=Down Time 0.1～5sec
下降延时
外部电位器接线图:
电子比例、直动减压 解压气缸阀门的产品说明说明书
Electro-proportional, direct-acting, pressure reducing/relieving valve with drain to port 4Capacity: 5 gpm (20L/min.)Functional Group:Products : Cartridges : Electro-Proportional : Reducing/Relieving : 4-Port, Direct Acting, Low Leakage, Externally Drained Model: PSDPProduct DescriptionThis electro-proportional, direct-acting reducer/reliever valve reduces a high primary pressure at the inlet (port2) to a constant reduced pressure at port 1, with a full flow relief function from port 1 to tank (port 3). Thevalve is biased to the relieving mode. Energizing the coil connects port 2 to port 1. Increasing the current tothe coil will proportionally increase the reduced pressure at port 1. If pressure at port 1 exceeds the settinginduced by the coil, pressure at port 1 is relieved to port 3. Draining port 4 makes the valve insensitive topressure at port 3. This valve is closed in the transition between reducing and relieving resulting in very lowconsumption of oil. Optional full manual control is available.Technical FeaturesMaximum pressure at port 3 should be limited to 3000 psi (210 bar). For optimum performance, an amplifier with current sensing andadjustable dither should be used. Dither should be adjustable between100 - 250 Hz.Full reverse flow from reduced pressure (port 1) to inlet (port 2) may cause the main spool to close. If reverse free flow is required in the circuit, consider adding a separate check valve to the circuit. Uses for the 'L and K' manual screw adjustment include: emergency valve setting during power failure or alternatively boosting the valve settingAll spring ranges are tested for correct operation with 5000 psi (350 bar) inlet pressure. With the 'L and K' adjustment screw, all ranges are factory set at zero (adjustment screw fully backed out). With the coil de-energized, clockwise adjustment of the screw will increase the spring bias load up to the maximum setting for that range. With the coil energized, any mechanical pressure setting is directly additive to the coil induced value.Suitable for accumulator circuits since the absence of pilot control flow results in reduced secondary circuit leakage. By controlling the pressure at the drain (port 4), the effective setting of the valve can be increased over the nominal valve setting.Direct acting concept provides highly reliable operation in contaminated systems, especially at dead headed conditions. Pressure on the drain (port 4) is directly additive to the valve setting at a 1:1 ratio and should not exceed 3000 psi (210 bar).Leakage specified in Technical Data is out of port 3 with a supply pressure of 2000 psi (140 bar) and the valve set at mid range. This leakage is directly proportional to pressure differential and inversely Incorporates the Sun floating style construction to minimize the possibility of internal parts binding due to excessive installation torqueand/or cavity/cartridge machining variations.Downloadproportional to viscosity expressed in centistokes.The transition from reducing to relieving is closed. The result is very low leakage. However, there is a transitional step increase in pressure between reducing and relieving modes. This step equals about 5% ofthe high end of the adjustment range, independent of the valve setting.PSDP-MDN-***Control Operating Range Seal Material CoilStandard OptionsL Standard Screw Adjustment M Manual Override (Standard) Standard OptionsB100 - 1200 psi (7 - 80 bar)D50 - 500 psi (3,5 - 35 bar)E25 - 250 psi (1,7 - 18 bar)Standard OptionsN Buna-NV Viton***See Coil Options BelowStandard Coil Options (View All)DIN 43650 3 pin(Hirschman)SAE J858A AMP Junior Timer Twin Lead Metri-Pack Deutsch DT04-2P *** no coil 612AMP Junior Timer 12 VDC 812Metri-Pack 12 VDC212DIN 43650 3 pin(Hirschman) 12 VDC624AMP Junior Timer 24 VDC 824Metri-Pack 24 VDC224DIN 43650 3 pin(Hirschman) 24 VDC712Twin Lead 12 VDC 912Deutsch DT04-2P 12 VDC524SAE J858A 24 VDC 724Twin Lead 24 VDC 924Deutsch DT04-2P 24 VDC Embedded Coil Options (Click Here)2B12A DIN 43650 3 pin(Hirschman) commandcommon on fourth pin 12VDC 0-20 mA 2C24V DIN 43650 3 pin(Hirschman) +5V referenceon fourth pin 24 VDC 0-10V4A12A Deutsch DT04-6P allfunctions enabled (separatecommand common, 5 vreference, and an enable) 12VDC 0-20 mA2B12V DIN 43650 3 pin(Hirschman) commandcommon on fourth pin 12VDC 0-10V 2D12A DIN 43650 3 pin(Hirschman) enable input onfourth pin 12 VDC 0-20 mA4A12V Deutsch DT04-6P allfunctions enabled (separatecommand common, 5 vreference, and an enable) 12VDC 0-10V2B24A DIN 43650 3 pin(Hirschman) commandcommon on fourth pin 24VDC 0-20 mA 2D12V DIN 43650 3 pin(Hirschman) enable input onfourth pin 12 VDC 0-10V4A24A Deutsch DT04-6P allfunctions enabled (separatecommand common, 5 vreference, and an enable) 24VDC 0-20 mA2B24V DIN 43650 3 pin(Hirschman) commandcommon on fourth pin 24VDC 0-10V 2D24A DIN 43650 3 pin(Hirschman) enable input onfourth pin 24 VDC 0-20 mA4A24V Deutsch DT04-6P allfunctions enabled (separatecommand common, 5 vreference, and an enable) 24VDC 0-10V2C12A DIN 43650 3 pin(Hirschman) +5V referenceon fourth pin 12 VDC 0-20mA 2D24V DIN 43650 3 pin(Hirschman) enable input onfourth pin 24 VDC 0-10V4F12V Deutsch DT04-6Pprogrammable ramps,separate rise and fall 12VDC 0-10V2C12V DIN 43650 3 pin(Hirschman) +5V referenceon fourth pin 12 VDC 0-10V 2F12V DIN 43650 3 pin(Hirschman) programmableramps, separate rise and fall12 VDC 0-10V4F24V Deutsch DT04-6Pprogrammable ramps,separate rise and fall 24VDC 0-10V2C24A DIN 43650 3 pin(Hirschman) +5V referenceon fourth pin 24 VDC 0-20mA 2F24V DIN 43650 3 pin(Hirschman) programmableramps, separate rise and fall24 VDC 0-10VAdditional Options (Click Here)Additional Coils512SAE J858A 12 VDCStainless options not available for this modelCopyright © 2002-2012 Sun Hydraulics Corporation. All rights reserved.Terms and Conditions - ISO Certification - Statement of Privacy。
VEAB比例调压阀操作说明书
1关于本文件1.1适用文件1.2产品标记–请注意产品上的说明。
警告标志产品上有下列警告标志：2安全2.1安全注意事项–仅在原装状态下使用产品，请勿擅自进行改动。
–请仅在技术状态完好且未损坏的情况下使用本产品。
–请注意使用场所的环境条件。
–在产品上作业前：关断电源，并做好防重启保护。
–安装产品，确保只有授权人员才能使用。
–请注意章节 è 7 安装 中更多与安全相关的提示。
2.2按规定使用该产品按规定用于根据给定的额定值按比例调节压力。
本产品设计用于工业领域。
3其他信息–技术问题请联系当地 Festo 联络人 è .–附件和备件 è /catalogue。
4产品概况4.1功能原理集成式压力传感器可感测到工作接口的压力，并将其与额定值进行比较。
在实际值和设定点值之间存在偏差时，阀将进行调节，直到输出压力达到设定点值。
4.2结构特点4.2.1产品配置管式阀插图 2:正面视图插图 3:背面视图板式阀插图 4:正面视图插图 5:底部视图4.2.2产品派生型5运输和存放–在干燥、防紫外线、防腐蚀的环境中存放本产品。
–确保短期存放。
6机械安装1.注意为连接电缆和气管接口留出足够的空间。
Ä如此即可避免连接电缆和气管扭结。
2.请将阀安放在负载设备附近。
Ä这样可以达到更好的控制精度和更短的响应时间。
阀固定方式：–通过侧面的 3 个通孔穿透固定管式阀–通过高帽式导轨安装件 VAME-P7-T 将管式阀固定在高帽式导轨上 è 1.1 适用文件–将管式阀固定在安装板 VAME-P7-Y 上 è 1.1 适用文件–使用气路板 VABM-.... 的 2 个通孔固定板式阀 è 1.1 适用文件7安装7.1气动部分安装（管式阀）用于标准运行模式的阀（超压）1.请为以下接口接上气管：–气源口 (1)–工作气接口 (2)2.请在排气接口 (3) 位置上安装一个消声器或通过接管的方式排气。
比例阀中文说明书
①同时摁下达 3 秒以上
■ 使用注意事项
！ 注意
1． 本产品，在控制状态时，由于停电等异常情况引起电源被切断，能在短时间内保持 2 次侧的出口压力。 当 2 次侧为大气开放的状态时，停电后空气还会继续排放，使用时请充分注意。
2． 本产品，在通电状态下停止供给压力时，内藏的电磁阀持续动作，可能会引发噪声。当停止供气时，请 务必同时切断电源。
电流型 电压型
4～20mADC （ITV10※※-01，ITV20※※-01，ITV30※※-01） 0～20mADC （ITV10※※-11，ITV20※※-11，ITV30※※-11） 0～5VDC （ITV10※※-21，ITV20※※-21，ITV30※※-21） 0～10VDC （ITV10※※-31，ITV20※※-31，ITV30※※-31）
质量
约 250g(无附属品){ITV1000}
约 350g(无附属品){ITV2000}
约 620g(无附属品){ITV3000}
注1） 输出压力 0.1MPa 规格最大供给压力为 0.2MPa。
注2） 超出规格范围时，会发生破损，请注意。
3
■ 配线方法 电缆与本体的端子连接时，请以下记的形式进行配线。
输出压力% 输出压力%
输入信号
输入信号
■ 显示输出
显示用的输出电压依据下表所示。本产品所连接的计测器件，其所使用的负载阻抗请确保在 1kΩ 以上。另
外，此输出电压需增幅使用时，请同样考虑设计负载阻抗在 1kΩ 以上。
型号
输出压力（MPa）
显示用输出电压（VDC） 注）
ITV※01※-※1
0.005～0.1
1各部分名称外形尺寸安装孔up键键配线电缆接线端子设定键set键down键键安装托架选配右弯出线型电缆接线端子显示用led4芯sup接口压力表用接口out接口外形尺寸安装孔安装孔安装托架安装托架选配选配直线出线型电缆接线端子4芯右弯出线型电缆接线端子4芯安装孔2规格供给压力注1设定压力01mpa但最大为1mpa000501mpaitv1011itv2011itv3011设定压力000505mpaitv1031itv2031itv3031000509mpaitv1051itv2051itv3051约200lminanritv1000供给压力

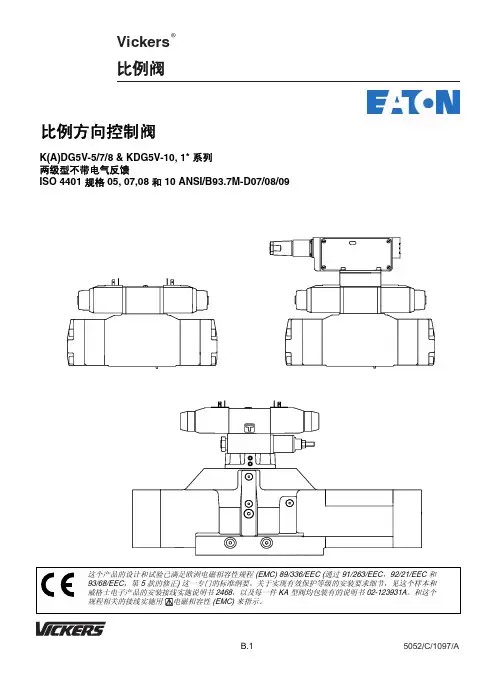

比例方向控制阀 说明书
