电气审图要点PPT课件
电气专业施工图交底会审要点
电气专业施工图交底会审要点
分项 审查要点 备注
是否符合送审要求 1、图例说明
2、各层平面图（特别注意是否有设备定位尺寸）
3、电井大样图
是
否
符
合
设
计
标 准 图例
说明 1、设备型号
2、设备规格
3、设备安装方式及高度
插
座
数
量
1、普通电源插座（尤其注意客厅空调插座的设置数量）
2、防溅型电源插座
3、电话信号插座
4、电视信号插座
5、网络信号插座
6、音响信号插座
7、功能性插座
电
气
设
备
平
面
定
位
及
布
置
合
理
性 1、配电箱、弱电箱、对讲门口主机是否设置
2、大堂液晶电视信号插座、大堂摄像机、管理机接口、电控锁、开门按钮、户内对讲机、门铃按钮、门磁、红外探测器、紧急按钮
3、火灾探测器、手动报警按钮、消防栓按钮、
警铃、消防广播、消防专用电话、消防联动控制箱
4、
灯
具
1）水电管井、设备间的灯具
2）楼梯间、标准层电梯前室的灯具
3）核对阳台、露台处是否有设置；
4）有吊顶的房间核对主灯以外的灯具底盒
5、
插
座 1）各房间空调插座
2）洗衣机插座
3）热水循环泵插座
4）除以上三种插座外其他各类型插座的定位及布置的合理性
6、浴霸控制盒
7、等电位端子箱
8、首层大堂空调电源
9、公共区域的强弱电箱
电井大样图 1、设备布置的合理性
其它问题
备注
建筑电气专业施工图审查要点
二、建筑电气专业施工图审查要点
（一） 强电方面
1、 设计文件审查：
① 设计文件编制的依据；
② 计算书是否符合要求；
a. 计算书内的系数和其他数据选用是否合理；
b. 负荷计算按“民规”JGJ/T16（3.4。5）（3。4。6）（3.4。7）要求计算，（应包括设备容量,需用系数，计算功率,补偿功率,功率因数，导线计算还应计算电流）;
c. 计算电流与保护开关,电线电缆选择是否符合要求;
d. 电压降计算（一般距离较远的和应急照明，道路照明，警卫照明+5％-10％,其他用电设备无特殊规定时为±5%)；
e. 计算照度及核算功率密度值,应符合“建筑照明设计标准”GB50034-2004第6.1节。
2、 供配电、照明设计
① 用电负荷分级及供电要求。“供配电系列设计规范”GB50052-95第（2。0.1）(2.0。2）（3。0。2）条；
② 选择导体截面应符合“低压配电设计规范”GB50054-95第2.2。2条。并应遵守“电力工程电缆设计规范”GB50217-94；
③ 配电线路的保护，应在短路电流 对导体和连接产生热作用和机械作用造成危害之前切断短路电流。“低压配电设计规范”GB50054-95第4。3.5条；
④ 突然断电比过负荷造成的损失更大的线路，其过负荷保护应作用于信号而不应作用于切断电路。“低压配电设计规范”GB5054-98第4.3.5条；
⑤ 为减少接地故障引起的电气火灾危险而装设的漏电电流动作保护器，大额定动作电流不应超过0.5A“低压配电设计规范”第4.4。21条；
⑥ 采用接地故障保护时,在建筑物内应做总等电位联结。“低压配电设计规范”第4.4。4条；
⑦ 当装设漏电电流动作保护电器时应能将其所保护的回路，所有带电导线断开。“低压配电设计规范"GB50057—95第4。5.6条；
⑧ 住宅供电系统的设计,应符合下列基本安全要求：
a. 应采用TT、TN—C—S，TN-S接地方式，并进行总等电位联结;
强电图审要点
强电专业施工图审查要点
项目：
项次 内容 审查结论 备注 是 否
（一）设计基本要求
1 用电负荷等级是否符合规范要求
2 变配电等电气用房位置是否正确,面积是否合理.
3 配电系统的设置是否满足规范要求及合理
4 配电系统中的电线电缆截面是否符合规范及合理
（二）消防供电系统
5 消防设备的供电系统,线路是否符合规范及合理
6 消防设备的各级保护是否符合规范及合理
7 消防设备的控制系统是否符合规范及合理
8 疏散,应急照明系统及线路是否符合规范及合理
9 备用电源容量是否符合规范及合理
10 备用电源机房及线路是否符合规范及合理
（三）户内配电系统
11 户内配电系统是否符合规范及合理
12 漏电保护装置是否符合规范及合理
13 开关,插座安装位置及高度是否规范及合理
14 户箱位置设置是否合理
(四) 照明系统
15 楼内公共区域照明供电系统是否符合规范及合理
16 楼内公共区域正常照明灯具及应急照明灯具布置是否符合规范及合理
17 楼内正常,应急照明开关布置是否规范及合理
项次 内容 审查结论 备注 是 否
（四）高,低压配电系统
18 高,低压系统主结线是否合理
19 变压器,高,低压配电柜布置是否符合规范要求.
20 高,低压主开关联锁,闭锁的逻辑关系是否正确,其主要参数是否符合规范要求..
21 高,低压配电室,开关站的土建,通风及消防条件是否满足规范要求.
22 高,低压配电室进,出电缆通道是否符合规范要求及合理
电气审图要点
审图要点（总结）
一、 图纸目录：
1、 是否齐全；
二、 说明：
1、 负荷化分；
2、 供配电方案；
3、 线路敷设，电缆选型是否合理；
4、 强电说明包括以下系统：高压配电系统；变电配电系统；照明系统；防雷系统；接地保护系统；控制系统；漏电保护系统；电力监控系统。
弱电说明包括以下系统：电视系统；总合布线系统；可视对讲系统；门禁系统；闭路监控系统；停车场管理系统；燃气抄表系统；巡更系统。
审查时查看是否有遗漏。
5、 计算书：
1） 负荷计算书要完整；
2） 成对变压器的负荷分配不均匀；
三、 系统图：
1、 低压配电系统：技术问题：进线开关、互感器、母线、断路器、电缆选型是否合理：
1） 消防负荷的电缆：超高层（100米以上）要使用矿物绝缘电缆，非超高层使用无卤低烟阻燃耐火型铜芯电缆。
2） 住宅为抄表到户，低压柜处不使用智能表，不设置电力监控后台；公共负荷采用集中计量。
3） 室外可使用铠装电缆（埋地），室内沿桥架敷设无需使用铠装电缆。
2、 漏电火灾报警系统：在末端配电箱中层箱是否有表达漏电保护器；
四、 干线图审图要点：
1、 干线系统图中应标注明各干线的编号，及编号应于低压系统图对应；
五、 干线平面图审图要点：
1、 总进线套管是否可理，是否方便进出线，明确市政高压接入点。
2、 高低压变配电室的设置：
1） 距离负荷中心，减少传输距离；
2） 进出线是否方便，避免来回绕线；
3） 有无超出供电半径（≦200米，一般选择150以内）及电压降以确保供电质量等级；
4） 不能设在地下最底层，仅有地下一层除外；
5） 上方不能有积水场所；左右有水泵房要做好防水处理
6） 按业态设置高、低压配电室；
7） 布置应符合规范，满足吊装运输，机房大小等需要；
8） 配电房长度超过7米，应设两个出口，并宜布置在配电室的两端；
9） 设备数量与位置应和系统图对应；
10） 发电机房要考虑进、排风，排烟管（烟囱）等设置； 11） 电讯机房、电视机房、酒店网络机房，酒店卫星机房等机房位置；
电气施工图审图要点
电气施工图审图要点
一、引言
在建筑工程中，电气施工图是不可或缺的一部分。它涵盖了电气系统的设计原理、设备布置、线路敷设等重要信息。审图是确保电气施工图的质量和合规性的关键步骤。本文将详细介绍电气施工图审图的要点。
二、电气施工图审图的目的
电气施工图审图的主要目的是发现和纠正施工图中可能存在的缺陷和错误，包括但不限于设计错误、违反规范、不符合实际需求等问题。通过审图，可以确保电气系统的设计合理、安全、可靠，同时符合相关法规和标准。
三、电气施工图审图要点
1、设计合理性：审图时应电气系统的设计是否合理。这包括电源配置、负载分布、线路敷设等是否符合规范和实际需求。同时，应考虑系统的可扩展性和可维护性。
2、图纸完整性：确保电气施工图中包含了所有必要的信息，如系统图、平面图、大样图等。还应检查图纸中的标注、说明和细节是否清晰、完整。
3、设备选型：审图时应检查电气设备的选型是否合适。这包括设备的功率、型号、规格等是否满足设计要求，同时应考虑设备的能效和环保性能。
4、线路敷设：检查线路的敷设方式是否合理，包括线路的走向、路由、敷设方法等。同时，应线路的防护措施是否到位，以防止潜在的安全风险。
5、防雷接地：对涉及防雷接地的图纸，应检查防雷装置的布置、型号、规格是否符合规范。同时，应确保接地装置的可靠性和安全性。
6、图纸合规性：检查电气施工图是否符合相关的法规和标准，如国家或地方的建设标准、消防规范等。还应图纸是否符合环保、能效等方面的要求。
7、图纸可读性：良好的图纸应清晰易懂，方便阅读和理解。审图时应图纸的清晰度、标注的准确度以及图纸的整洁度。
四、审图流程 1、详细阅读图纸：仔细阅读电气施工图，了解设计意图和细节。
2、检查图纸完整性：确认图纸是否完整，包括必要的系统图、平面图、大样图等。
3、检查设计合理性：评估电气系统的设计是否合理，考虑实际需求和未来的扩展性。
4、检查设备选型：核实设备选型是否满足设计要求，同时考虑能效和环保性能。

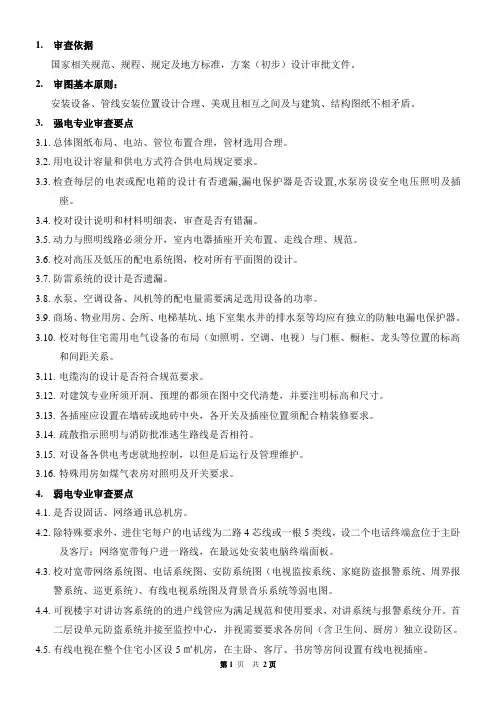

电气专业图纸审查要点
第1 页 共 2页
1. 审查依据
国家相关规范、规程、规定及地方标准，方案（初步）设计审批文件。
2. 审图基本原则：
安装设备、管线安装位置设计合理、美观且相互之间及与建筑、结构图纸不相矛盾。
3. 强电专业审查要点
3.1. 总体图纸布局、电站、管位布置合理，管材选用合理。
3.2. 用电设计容量和供电方式符合供电局规定要求。
3.3. 检查每层的电表或配电箱的设计有否遗漏,漏电保护器是否设置,水泵房设安全电压照明及插座。
3.4. 校对设计说明和材料明细表，审查是否有错漏。
3.5. 动力与照明线路必须分开，室内电器插座开关布置、走线合理、规范。
3.6. 校对高压及低压的配电系统图，校对所有平面图的设计。
3.7. 防雷系统的设计是否遗漏。
3.8. 水泵、空调设备、风机等的配电量需要满足选用设备的功率。
3.9. 商场、物业用房、会所、电梯基坑、地下室集水井的排水泵等均应有独立的防触电漏电保护器。
3.10. 校对每住宅需用电气设备的布局（如照明、空调、电视）与门框、橱柜、龙头等位置的标高和间距关系。
3.11. 电缆沟的设计是否符合规范要求。
3.12. 对建筑专业所须开洞、预埋的都须在图中交代清楚，并要注明标高和尺寸。
3.13. 各插座应设置在墙砖或地砖中央，各开关及插座位置须配合精装修要求。
3.14. 疏散指示照明与消防批准逃生路线是否相符。
3.15. 对设备各供电考虑就地控制，以但是后运行及管理维护。
3.16. 特殊用房如煤气表房对照明及开关要求。
4. 弱电专业审查要点
4.1. 是否设固话、网络通讯总机房。
4.2. 除特殊要求外，进住宅每户的电话线为二路4芯线或一根5类线，设二个电话终端盒位于主卧及客厅；网络宽带每户进一路线，在最远处安装电脑终端面板。
4.3. 校对宽带网络系统图、电话系统图、安防系统图（电视监按系统、家庭防盗报警系统、周界报警系统、巡更系统）、有线电视系统图及背景音乐系统等弱电图。
17-《电气制图》讲义——电气识图
1目录
第一章 电气图的基本知识
第一节 电气图的分类
第二节 电气图的主要特点
第三节 电气制图与电气图形符号国家标准
第四节 电气识图的基本要求和基本步骤
第二章 常用电气图形符号
第一节 电路图常用文字符号
第二节 常用电气图用图形符号
第三节 常用电气设备用图形符号
第三章 电气图和连接线的表示方法
第一节 电路的多线表示法和单线表示法
第二节 电气元件的集中表示法和分开表示法
第三节 元件接线端子的表示方法
第四节 连接线的一般表示方法
第五节 导线的识别标记及其标注
第六节 接线文件
第四章 电气制图与识图
第一节 电力输配电系统
第二节 电气主接线
第三节 电气控制线路图
第五章* CAD
1第一章 电气图的基本知识
电气图的制图者必须遵守制图的规则和表示方法，读图者掌握了这些规则和表示方
法，就能读懂制图者所表达的意思，所以不管是制图者还是读图者都应当掌握电气线路
图的制图规则和表示方法。
第一节 电气图的分类
电气图是电气工程中各部门进行沟通、交流信息的载体，由于电气图所表达的对象
不同，提供信息的类型及表达方式也不同，这样就使电气图具有多样性。同一套电气设
备，可以有不同类型的电气图，以适应不同使用对象的要求。对于供配电设备来说，主
要电气图是指一次回路和二次回路的电路图。但要表示清楚一项电气工程或一种电气设
备的功能、用途、工作原理、安装和使用方法等，光有这两种图是不够的。例如，表示
系统的规模、整体方案、组成情况、主要特性，用概略图；表示系统的工作原理、工作
流程和分析电路特性，需用电路图；表示元件之间的关系、连接方式和特点，需用接线
图。在数字电路中，由于各种数字集成电路的应用，使电路能实现逻辑功能，因此就有
反映集成电路逻辑功能的逻辑图。
根据各电气图所表示的电气设备、工程内容及表达形式的不同，电气图通常可分为
以下几类：
一、系统图或框图
系统图或框图(也称概略图)就是用符号或带注释的框概略表示系统或分系统的基本
审图要点
审图要点
依据《万达广场购物中心建筑防火技术要求》主力店、次主力店与步行街两侧的商铺内各部位装修材料的燃烧性能不应低于表5.0.3 的规定，其他场所的内部装修应符合现行国家标准《建筑内部装修设计防火规范》GB50222 的规定。
表5.0.3 主力店、次主力店与步行街两侧的商铺各部位装修材料的燃烧性能要求
装修部位 顶棚 墙面 地面 隔断 固定家具 窗帘 其他装饰材料
单层建筑面积＞3000 ㎡
或总建筑面积≥9000 ㎡ A B1 A A B1 B1 B2
注：当吊顶采用轻钢龙骨石膏板时，轻钢龙骨石膏板可视为A级材料。
门
1.按玻璃排版图核门位数量。商铺面积大于60平米的开两个门，两门距离大于5米。
2.商户内部最不利于疏散点位距门距离不大于15米。
3.三楼后厨通道的门采用甲级防火门，不能作为疏散逃生门。如需调改须按原建甲级防火门标准进行安装。
4.室内布局不得阻碍门的通行。小商铺、辅助用房等开向室内步行街的门在火灾时应能自动关闭。采用带电磁门吸无定位器的双向弹簧门或使用无定位器的双向弹簧门并设置为常闭门。
5.门头内退： 店招内嵌部分的防火隔断必须实墙砌筑到顶。店招装饰拆除原防火玻璃，需按原建规格（19mm防火钢化玻璃）制做或实墙砌筑到顶，不允许在墙体开设装饰窗；
6. 原钢化防火玻璃严禁用防火卷帘替代；
7.铺面面积大于60平方米，只有一个门的，如消防需要必须在墙上与隔壁铺面之门开一个消防疏散门；
顶棚、屋面
1.顶棚内排烟防火阀、空调室内机、空调水阀、消防蝶阀下方安装处的天花吊顶均需开600*600mm上人检修口
2. 楼板上不得随意打孔、打洞，不得采用膨胀螺栓贯穿楼板（打钻入楼板深度不得超过60mm）；吊顶采用A级材料 。
3.安装屋面设备时，不得破坏屋面防水层、隔热层及主体结构
4. 吊顶标高以现场实际尺寸为准。
暧通
1.空调末端设备不得随意更改，如确需更改必须进行申请。风机盘管必须加装回风箱，并带有过滤网。更改后的空调配置不得大于原有配置功率和水流量
海船电气审图
海船电气审图
1. 主电源配备
1.1除法规电气装置篇第3.2.2条规定之外，主电源至少应由两台发电机组组成；
1.2 在遮蔽航区或与其相当的航区以及经同意在沿海航区某些特定航线上航行的船舶的主电源：
1.2.1 货船可只设1台发电机组；
1.2.2 客船上为主机服务的各种辅机、舵机油泵、消防泵、舱底泵等如由主机驱动，可只设1台发电机组。
1.3 审核电力负荷计算书。
2.应急电源或临时应急电源配备
2.1 除遮蔽航区或与其相当得航区航行的船舶，其他航区的所有客船、1600总吨及以上的货船均应设置独立的应急电源。
2.2应急电源可以是发电机，也可是蓄电池组；
2.3当应急发电机为发电机组且在主电源供电失效时，应能自动起动和自动连接至应急配电板，并且在规定的时间内（≤45s）承载负载；
2.4当应急发电机为蓄电池组时在主电源供电失效时，应能自动连接至应急配电板；
2.5 小于1600总吨的货船、遮蔽航区或与其相当的航区航行的船舶以及有人工作的非机动船，如不设应急电源时，应设置备用电源：
2.5.1 符合有关要求的蓄电池组；
2.5.2 对法规规定的设备供电3 h。 2.6 审核应急电源和临时应急电源。
3. 短路电流计算书（适用于发电机总容量大于250KVA 的船舶）
3.1 对短路电流计算结果进行校核。
3.2 用短路电流计算的结果来校核发电机主开关及各分路开关的接通容量和分断容量。即所选用开关的接通容量应大于其安装点可能出现的最大非对称短路电流，该开关的分断容量还应大于其安装点可能出现的最大对称短路电流。
4. 电力系统图
4.1 可采用下列配电系统：
(1)直流:
双线绝缘系统；
负极接地的双线系统；
利用船体作负极回路的单线系统；
(2)交流单相：
双线绝缘系统；
一线接地的双线系统；
一线利用船体作回路的单线系统；
(3)交流三相：
三线绝缘系统；
中性点接地的四线系统；
利用船体作中性线回路的三线系统。
电气专业审图要点
电气专业审图要点
1、图纸首页
（1）设计说明是否包括设计依据、设计范围，线路敷设的描述。
（2）是否有照明、动力配电、电话、电视、安防对讲、宽带、防雷接地、火灾自动报警与联动等各个系统扼要的叙述。
（3）是否选用高效节能灯具，走道、楼梯间前室（电梯前室除外）、楼梯间公共照明是否采用声光控灯头，泛光照明是否采用定时开关。
（4）电源插座是否采用安全型插座，卫生间、厨房插座是否采用防溅型插座，插座高度是否合理。
（5）有洗浴设施卫生间是否设计局部等电位。
（6）应急照明及疏散标志灯若采用蓄电池做备用电源，是否注明连续供电时间。
（7）消防设备的专用配电控制线路断路器脱扣器的选型是否满足火灾时非消防电源切断。
2、系统图
2.1、配电干线系统图
（1）校核配电主干线及支干线载流量是否合理。
（2）居民、消防、公共用电是否分设系统。
（3）配电分支回路是否清晰、有无缺漏。
（4）消防设备电源是否采用双回路供电在最末一级配电箱处自动切换。 （5）自地下室居民、消防、公共用电总配电箱后是否采用TN-S保护系统。
2.2、配电箱系统图
（1）应急照明、疏散标志灯回路及Ⅰ类灯具照明回路是否有PE线。
（2）户内配电箱的总断路器是否可同时断开相线和中性线。
（3）照明、普通插座、厨房插座、卫生间插座、壁挂空调与柜式空调插座回路是否分开设计；除壁挂空调插座外的插座回路断路器是否设漏电保护装置。
（4）每套住宅的进线线径是否经济合理，并不小于10mm2；室内配电线路截面是否不小于2.5mm2，厨房、卫生间插座回路及柜式空调插座回路线径是否选用4mm2。
（5）低压配电系统进线总配电箱是否设置电涌保护器。设在屋顶的电梯、风机、泛光照明配电箱是否在开关的电源侧与外壳之间装设过电压保护器。
（6）电梯井道内是否设照明，井道照明是否由特低电压隔离变压器提供的36V电压电源。
（7）在电源引入总开关处是否设置四极漏电保护装置。
