中小型砌石拱坝设计与施工论文
水库砌石拱坝筑坝施工技术
水库砌石拱坝筑坝施工技术摘要:砌体拱坝的施工通常用于中小型水利水电工程。
如果不能准确掌握砌体拱坝的施工技术，将会影响整个大坝的施工稳定性和整体的透水性。
本文结合实例阐述了水库砌体拱坝的主要施工工艺、方法及质量控制，以期对今后水库砌体拱桥的施工有所帮助。
关键词:水库；砌石拱坝筑坝；施工技术；质量控制1项目概况在某水库上游800米处有一个水库工程。
它是一个综合利用水库，总库容452.4万m³。
坝址上方雨水收集面积12.62k㎡设计是基于50年一遇的洪水。
设计洪水位1126.3m，校核洪水位135.2m。
大坝为双曲拱坝，采用细石混凝土。
坝顶设计高度为118.3m，坝顶最大高度为82.2m，坝体轴线长度为169.65，拱梁底宽度为18.3m，坝顶宽度为5.00m，厚高比为0.315，这是一座又高又薄的拱坝。
2水库砌石拱坝筑坝施工技术2.1基础开挖2.1.1坝肩开挖坝肩开挖一般由上至下进行，采用预裂技术，防止过爆和边坡破坏。
如果开挖深度较大，则采用分层开挖，及时清除开挖范围内的松动岩石。
2.1.2河床部位开挖导流工作完成后可进行河床开挖。
根据开挖的规模和深度，可采用不同的开挖方法和爆破设计。
开挖应符合设计要求的岩石等级或标高，满足设计承载能力和防滑要求。
2.2面石铺设及接缝2.2.1面石砌筑坝体施工布设后施工。
在砌筑过程中，应注意以下几个方面:(1)饰面石材的规格应符合设计要求;(2)石浆表面不宜过薄、过厚，横向和纵向接缝应插紧，不允许堵塞石料;(3)砂浆中不允许使用粗砂;(4)面石砌体结构尺寸偏差符合相关要求;(5)砖石建筑的顶部和底部应错开，不允许有贯通接缝。
2.2.2勾缝面石勾缝是坝体防渗的第一关卡，施工中应注意以下几个方面:(1)接缝砂浆可采用1:0 .0 ~ 1:2.0的灰砂比;(2)接缝砂浆宜用细砂;(3)砌筑后24小时进行接缝清洗;(4)接缝前必须清除和清洗残留砂浆；缝深应是横缝和竖缝宽度的两倍。
浅谈浆砌石重力拱坝砌石施工技术
浅谈浆砌石重力拱坝砌石施工技术摘要：本文以陕西省重点工程----洋县卡房子水利枢纽浆砌石重力拱坝施工为原型，简要阐述了砌石施工的关键技术与质量评定，希望对同类工程有一定的参考价值。
关键词：浆砌石，施工技术，方案，工艺，建议1工程概况洋县卡房子水库工程是一项以灌溉为主，兼有发电、水产养殖、人畜饮水等综合效益的中型三等水利工程；水库以上控制流域面积310k㎡,坝址位于秦岭南麓腹地、汉江支流酉水河上游；多年平均降水量1016.6mm，平均气温14.5℃，极端最高气温38.7℃，极端最低气温-10.1℃；工程由浆砌石重力拱坝（溢流段和非溢流段）、泄洪底孔、输水洞和发电洞、发电厂房等构成；坝址基岩为中生代燕山期侵入花岗岩，细粒结构；局部夹有石英云母片岩及混杂花岗岩；坝址内有一定规模的断层F3和F4，F3为横空两岸坝肩的陡倾角张性断层，F4在右岸坝肩出露沿河床拐至左坝肩上游侧，为中倾角张性断层；建成后可灌溉面积15.8万亩，坝后引水发电装机12000KW；最大坝高76m(为国内同类型坝高之最)，坝顶最大中心角105°，坝顶长310.62m,最大坝底宽33.3m，设计库容2755万立方。
2浆砌石施工技术2.1工程主体简介大坝枢纽主体----浆砌石重力拱坝分为11个坝段；其中7、8、9坝段为溢流段，溢流堰顶部设6孔平板闸门及工作桥；其余坝段为非溢流坝段，坝顶宽5m；主体浆砌石总量为266521.9立方，防渗面板混凝土量为78515.2立方；坝体内设灌浆排水廊道及观测交通廊道，并设泄洪底孔和发电输水洞等构造物。
2.2施工方案大坝砌筑施工方案为：根据施工技术规范，在垫层混凝土上，以坝段为独立施工面进行砌筑；块石砌筑及料石砌筑的先后顺序根据所在施工面进行合理确定（块石、料石的质量和形状要求后面有具体说明）；对有建筑物部位，预留出相应的工作面；建筑物上方需要砌筑部位，等混凝土达到一定龄期后，再进行砌石。
2.3砌筑程序坝体砌石分为料石和块石砌筑两部分：料石为砂浆砌石，块石为细石混凝土砌石；通常先砌筑坝前和左右坝缝及坝内建筑物周边的料石，后砌筑块石，然后是坝后料石。
浅淡中小型砌石拱坝的设计与施工
水利水电2017年1期︱159︱ 浅淡中小型砌石拱坝的设计与施工向阳雄 武娥芬云南能阳水利水电勘查设计有限公司，云南 曲靖 655000摘要：砌石拱坝是国内水利工程经常采用的一种坝型，其具有作业面小、机械化程度低、工期短等优势。
为了保证拱坝的经济和安全，工程人员在设计拱坝体型时应当对地质地形条件进行充分考虑，避免过于复杂的设计。
同时拱坝施工中经常出现局部漏水、裂缝的问题，所以工程人员应当深入了解施工过程，通过使用简洁方面施工方法、科学衔接施工工序，强化施工中的薄弱环节，最终推动施工质量的提升。
关键词：砌石拱坝；设计；施工中图分类号：TV642.4 文献标识码：B 文章编号：1006-8465（2017）01-0159-01本文将对曲靖市厅子塘电站工程进行介绍，并对厅子塘电站砌石拱坝设计进行分析，并在此基础上研究厅子塘砌石拱坝的施工，通过为国内开展水力工程砌石拱坝设计施工提供理论依据，推动我国水利工程建设和发展。
1 工程概述 厅子塘电站位于曲靖市沾益县大坡乡，座落在牛栏江干流上，距离下游德泽电站约14km，坝址距沾益县城55km，坝址径流面积3045km2，多年平均径流量10.1亿m 3。
大坝为双曲拱坝，采用C10细石砼砌块石结构，最大坝高68.0m，水库总库容2434万m 3。
大坝为3级建筑，相应的设计洪水重现期为50年，校核洪水重现期为500年。
坝址位于牛栏江妥乐至德泽河段中部，河谷两岸山体雄厚，呈不对称的“V”型，左右岸均为陡坡～峻坡，局部为悬坡，地形坡度31°～58°，受牛栏江切割等影响，右岸为一凸出的河湾。
河床宽约25m，正常蓄水位1800.00m 高程河谷宽度约153m，河谷宽高比1.2：1，具有修建拱坝的地形条件。
坝址出露地层为P 1q+m 和Q，P 1q+m 岩性为中至厚层状灰岩、燧石团块灰岩、含白云质条带和虎斑状灰岩，偶夹块状灰岩，厚180～800m。
坝址区P 1q+m 地层总体呈单斜产出，走向北东，倾向北西，倾角14°～29°，倾向下游偏左岸。
水库砌石拱坝筑坝施工技术
水库砌石拱坝筑坝施工技术摘要：水库砌石拱坝筑坝通常用于中小型水利水电工程的坝型结构。
如果不能准确掌握水库砌石拱坝筑坝的施工工艺，将影响整个大坝的稳定施工和整体渗透性。
本文阐述了水库砌石拱坝筑坝的主要施工工艺、方法及质量控制，以期对今后的水库砌石拱坝筑坝建设有所帮助。
关键词：砌石拱坝筑坝；施工技术；质量控制前言水利工程是我国的一项重要工程。
水库砌石拱坝筑坝施工技术的应用主要是控制水资源的流量，保证水位和水体的质量。
本文以黄岭水库大坝的施工为例，探讨了施工工艺和方法作为标准。
1项目主要概况黄岭水库工程主要在江西省南昌市。
大坝水面面积135平方公里，总库容6300万立方米。
水库调节水库，坝高约90米，峰高约398米，坝顶宽约4米，顶弧长约203米，坝体长198米，宽高比为0.18。
河谷两侧的大坝呈V形走向，坝顶设有挑流装置，为防止水位上升造成的失水，在整个坝顶设置5孔8*4.5m 圆形钢闸门，能更好地控制水位高度和水流速度。
黄陵水库于2003年开工建设，2005年6月底竣工，总库容7.9万立方米。
2清洁基石和准备材料拱坝基岩开挖宽度和深度应符合设计要求。
为控制风量上限，保证桥台稳定，桥台沿拱圈中心线径向开挖。
彻底清理基岩表面的松散石块。
如果基岩表面光滑，则手动凿除。
清洁后，应准备以下材料：（1）条石。
不低于800号规格，耐候，无锈蚀，单面和四面光滑，符合设计要求。
（2）块石。
根据设计，规格不小于800号，无风化和水锈。
石料的最大重量不得超过500kg，最小重量不得小于20kg。
（3）碎石。
应使用二次风化和碎石灰。
（4）黄沙。
石材砌筑采用中砂（细度模数约为2.5），石材接缝采用细砂（细度模数约为1.8），无杂质。
（5）水泥。
砌体的水泥等级不得低于325，灌浆的水泥等级不得低于425。
3水库砌石拱坝筑坝施工方法与技术3.1直接砌筑法它是一种直接铺石不铺筑、连续铺坝和混凝土浇筑的施工工艺，包括三个连续工序：面石铺筑、腹石铺筑和垂直缝混凝土浇筑。
浅谈浆砌石拱坝的施工技术
⑴粗细骨料
天然砂料中，含泥量要小于5%，其中粘土含量小于2%，有机质含量浅于标准色，砂料应有良好级配，其细度模数宜在2.4～2.8之间，使用超出此范围的砂料时应经试验论证，人工砂中石粉含量（小于0.15mm粒径）在6%～12%之间，增加石粉含量应论证，密度大于2.5t/m3,so3含量小于1%。在施工过中应及时测定砂子的细度模数和含水率，以便随时调整混凝土配合比。
⑵混凝土拌和物
水泥质量必须符合现行国家标准，每批号水泥除有制造厂的品质试验报告单外，还要有试验室的试验报告。混凝土的的拌和时间在2.5min左右，混凝土的运输过程应避免离析、泌水、分离。同一标号混凝土，28d龄期每100m3砌体取成型试件一组3个，任何一组混凝土试块的抗压强度必须大于设计标号的85%，混凝土强度保证率应≥80%，混凝土标号小于200号时，CV值不能超过0.19～0.22,之间，混凝土的坍落度在3～5cm之间，混凝土的原材料配比误差在±2%左右。施工过程中因原材料品质的变化要及时调整配合比。
二、面石砌筑及勾缝
⑴、面石砌筑
坝体施工放样之后，即可进行面石砌筑，砌筑过程中应注意以下几方面：
①面石规格应符合设计要求；②面石座浆不能太稀，要偏稠，横缝、竖缝要插捣密实，不允许塞片石；③砂浆不允许用粗砂；④面石砌筑结构尺寸偏差应满足有关要求；⑤面石砌筑上下要有错缝，不允许出现通缝。
⑵、勾缝
面石勾缝是坝体防渗的第一关卡，施工中应注意以下几个方面：
一、基础开挖
⑴、坝肩开挖
坝肩开挖一般自上而下进行并采取预裂技术，防止超爆和破坏边坡。如开挖深度较大，可采用分层开挖，并及时清除开挖范围内的松动岩体。
⑵、河床部位开挖
导流工作完成后，即可进行河床部位开挖，根据开挖规模和深度，可采取不同的开挖方法并做好爆破设计，开挖应达到设计要求的岩石类别或高程，对开挖中出现的基础缺陷，应采取增加开挖，或回填混凝土塞、或埋设灌浆管和止浆片等，以满足设计承载力和抗滑要求。

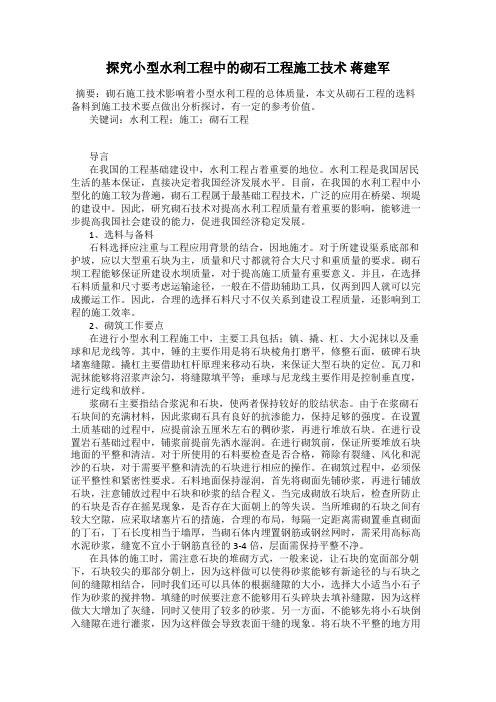

探究小型水利工程中的砌石工程施工技术 蒋建军
探究小型水利工程中的砌石工程施工技术蒋建军摘要：砌石施工技术影响着小型水利工程的总体质量，本文从砌石工程的选料备料到施工技术要点做出分析探讨，有一定的参考价值。
关键词：水利工程；施工；砌石工程导言在我国的工程基础建设中，水利工程占着重要的地位。
水利工程是我国居民生活的基本保证，直接决定着我国经济发展水平。
目前，在我国的水利工程中小型化的施工较为普遍，砌石工程属于最基础工程技术，广泛的应用在桥梁、坝堤的建设中。
因此，研究砌石技术对提高水利工程质量有着重要的影响，能够进一步提高我国社会建设的能力，促进我国经济稳定发展。
1、选料与备料石料选择应注重与工程应用背景的结合，因地施才。
对于所建设渠系底部和护坡，应以大型重石块为主，质量和尺寸都就符合大尺寸和重质量的要求。
砌石坝工程能够保证所建设水坝质量，对于提高施工质量有重要意义。
并且，在选择石料质量和尺寸要考虑运输途径，一般在不借助辅助工具，仅两到四人就可以完成搬运工作。
因此，合理的选择石料尺寸不仅关系到建设工程质量，还影响到工程的施工效率。
2、砌筑工作要点在进行小型水利工程施工中，主要工具包括；镇、撬、杠、大小泥抹以及垂球和尼龙线等。
其中，锤的主要作用是将石块棱角打磨平，修整石面，破碑石块堵塞缝隙。
撬杠主要借助杠杆原理来移动石块，来保证大型石块的定位。
瓦刀和泥抹能够将沼浆声涂匀，将缝隙填平等；垂球与尼龙线主要作用是控制垂直度，进行定线和放样。
浆砌石主要指结合浆泥和石块，使两者保持较好的胶结状态。
由于在浆砌石石块间的充满材料，因此浆砌石具有良好的抗渗能力，保持足够的强度。
在设置土质基础的过程中，应提前涂五厘米左右的稠砂浆，再进行堆放石块。
在进行设置岩石基础过程中，铺浆前提前先洒水湿润。
在进行砌筑前，保证所要堆放石块地面的平整和清洁。
对于所使用的石料要检查是否合格，筛除有裂缝、风化和泥沙的石块，对于需要平整和清洗的石块进行相应的操作。
在砌筑过程中，必须保证平整性和紧密性要求。
关于砌石拱坝施工技术的探析
１施 ＿ 艺 Ｔ丁 １ 基础 开挖 ． １
坝基 开挖 要求 比较严格 ， 不能 ｍ现 陡坎 、 尖 角、 爆破裂隙 ， 两岸坝基作 为拱座基础 面还 要求 开挖成径 向或 半径向。开挖质量控制 主要根据 设计 和实 际 情况确保保护层开挖厚 度 ，开挖过 程 中， 监理一 定要及时跟进 施测监控。 坝基开挖 严禁深孔 、 量 、 大药 一次到位 。 １ 面石砌筑厦勾缝 － ２
工 程 技 术
Ｃｉ ｗ ｅ ｎｏｅａ ｏ： ｈａ ｅ Ｔ ｈ ｌｉ ｎＰｄ ｔ ｎＮ ｃ ｏｇｓ ｄ ｒｕｓ ｃ
关 于砌 石拱坝 施 工 技术 的探 析
向 四 新
（ 铜仁地 区石 阡县水利局 ， 州 石阡 ５ ５０ ） 贵 ５ １０
摘 要 ： 石拱 坝是 水利 水 电工程 中常见 的既安 全 又经 济的较 优 良坝 型之 一 。其 施 工工程 量较 小 ， 作 简单 ， 约投 资 ， 坝顶 可 以 砌 操 节 且 溢流 ， 渡 汛。本 文主要 介 绍 了砌 石拱 坝施 工技 术 及病 害 处理措 施 ， 同行 参 考 。 方便 供
标记 ， 以便错缝 、 压缝 。 每一砌筑块外边缘大块 （ 石 。宜采用二级 配 ， ３ 孵 无风化 和碎石灰 。 石 的大面不应处 于同一平面 ， 应错 开成 “ 犬牙交 （黄砂 。 ４ 】 砌石用 中砂 （ 细度模 数为 ２ ５左右） ， 错” 的凸 凹面 ， 以利混凝土结 合。收仓 面不 宜太 条石 勾缝 用细砂 ｆ 度模数 为 １ 左右） 无杂 细 ． ８ ， 且 平 ， 凸出部 分石块每天砌 筑高度 不宜超过 ｌ 质。 可 ＿ ２ ｍ 。砌筑过程 中因故临时间断时 ， 留阶梯 形斜 应 ｆ水泥 。 ５ ） 水泥质量必须符 合现行 国家标准 ， 槎 ，且 在强度 未达 到 ２ Ｍ ａ 不允许 接着 砌 每批号水 泥除有 制造 厂的品质试 验 报告单 外 ， ． Ｐ时 ５ 筑， 以免形成冷缝 。当采用分 条间歇施工 时 ， 纵 还 要试验室的试 验报告。 ｒ 缝和径 向缝均应错 开 １ ｍ以上 ， 允许 出现上 ． Ｏ 不 １ ． ６砌体养 护 下 、 向的通缝 。 径 砌体外露面在一定的时间件 据砂浆及混凝 艮 １＿ ．２腹石 摇放 ３ 士的试块试 验定） 时养护 ， 后及 在养 护期 内保 持 进行腹石砌筑前 ， 在工作 面上铺 ８ ｍ左 砌体 外露 面湿润。 应 ｃ 右混凝土 ， 以盖住 凹凸不平 的层面为度 ， 且超前 养护 时间 ： 泥砂浆 砌体 一般 １ 天 ， 凝 水 ４ 混 铺设不能超过 １ 。混凝土铺设后 ， 石的安砌 土砌 体一般 为 ２ 天。 ｍ 腹 １ 温度控制及度汛措施止 水 应 在座 浆 初 凝 之 前 完 成 。 腹 石 宜 采 用 大 于 设施 的型 号 、 位置 、 寸 、 料 的品种规 格及 施 尺 材 ４ ０ ｍ的新鲜 、 岩石 ， ０ｍ 坚硬 摆放 前要 冲洗干净 。 工 ， 排水孔施工 ， 坝体检查 ， 设计规定进 行。 均按 腹石 要大面朝上 ， 石块之问不 允许 面接触 ， 预 要 ２质量控制 留三 角缝 以便充填混凝土 和振 捣。上游面石宜 ２ ． １高度重视混凝土振捣 的密实性 留出空 间， 以利混凝土充填 ， “ 形成 防渗墙 ” 。 （尽可能改善混凝土的和易性 。 １ ） 在施 工中 ， ｌ ３ 混凝土的振捣 － ３ 由专职技 术员负责拌和站 ，认 真检查 混凝 土各 腹石摆放到位后 ， 向三角缝 中填混凝土 ， 厚 种拌 和料 的配合量 ， 严格控制 混凝 土的坍 落度 ， 度不宜大 于 ４ ｃ ， ０ｍ 不能填片石 。 进行振捣 时 ， 每 为混凝土振捣密实提供有利条件 。 土壳 。 当裂缝 开展 、 渗漏严重 时， 可紧贴 上游坝 面 用砌体或混 凝土 自底 向上加厚 坝体 。当裂缝密
浆砌石拱坝的优化设计
浆砌石拱坝的优化设计摘要：浆砌石拱坝由于在材料、施工、设计等方面的优越性，近年来在我国发展迅猛，在各地中小水利工程中应用广泛。
因此，浆砌石拱坝的优化设计成为现阶段具有实际意义和理论价值的重要问题。
本文分析了浆砌石拱坝的特点，进而从平面布置、应力分析和拱坝体型三个方面对浆砌石拱坝的优化设计做出了解答。
关键词: 浆砌石拱坝，优化设计Abstract: plasma QiShi arch dam in material, construction, because the superiority of the design in recent years, the rapid development in our country, in small and medium-sized water conservancy project all used widely. Therefore, the optimization design of the pulp QiShi arch dam as the theoretical value and practical significance of the important problem. This paper analyzes the characteristics of the pulp QiShi arch dam, and from the plane layout, stress analysis and arch dam body, three aspects of plasma QiShi optimization design of arch dam made answer.Keywords: plasma QiShi arch dam, optimization design一、砌石拱坝的概念及特点砌石坝又名烤工坝，它是由一定规格的石料经浆砌或干砌而成的一种挡水建筑物。
混凝土砌石坝施工技术探讨
混凝土砌石坝施工技术探讨最近几年，随着我国生活、生产力的不断发展，对于水资源的需求量也呈现出上升趋势，为了能够满足我国局部地区的生活、生产用水需要，在我国很多地区都在大量修建各种水库设施。
在水库建设中有一个非常关键的问题：大坝砌筑技术，这项技术关系到整个大坝建设的质量及使用寿命，确保整个大坝发挥其最大的功能。
在本文研究中，笔者将结合贵州省三都水族自治县冷水沟水库大坝枢纽工程建设为案例，探讨关于中小型大坝的细石混凝土砌石筑技术的技术要点及实践应用效果。
一、实例概况冷水沟水库大坝的主要用途为防洪、农灌、城镇供水，其拦河大坝为细石混凝土砌毛石重力坝，坝顶轴线长175m，坝高42.5m。
二、水库细石混凝土砌石坝技术特点在中小型大坝建设施工中运用细石混泥土作为砌石坝的胶结材料，笔者认为有以下几方面优势：①这样砌石坝的砌体抗渗性明显高于水泥砂浆；②可增加砌石坝砌体的强度，提升砌体的受力性能，在使用过程中不易出现变形、裂缝；③在施工过程中可以与其它混泥土生产使用同一个搅拌机，从而减少了设备数量，提高了混泥土搅拌设备的利用率，节约了施工成本；④在大坝砌筑过程中使用小型机动车运料及机械振捣，从而极大的提升了施工的效率，加快推动施工进度，节约施工时间。
同时还增加了砌体的容重、密实性，最大限度提升了坝体的稳定性。
三、水库细石混凝土砌石坝施工质量控制要点水库细石混泥土砌石坝施工中，质量控制要求总体上可归纳为“密实、平整、错缝、稳定”。
其中“密实”也就是要求细石混泥土浇筑时需饱满，因此需要在砌筑过程中避免混泥土与块石接触，在砌筑是首先铺垫5 cm左右的底浆，再进行块石砌筑，每块砌石之间应该保持3～6cm的缝隙，之后使用细石混泥土进行饱满填充并使用振捣器捣实，若块石的形状不规则则而导致缝隙比较大，则可以插入小石块将之填平即可，这样便完成了一个砌筑层。
每一个砌筑层可采用阶梯状的重叠升高方式进行施工，每层高度一般在1.0 m为宜；“平整”主要是要求在砌筑时需采取分层砌筑方法，相同层面需做到大体上的平整，块石之间的高度差必须做到<2cm；“错缝”主要为了提高砌体的整体性，也就说上、下层或者相邻的块石之间必须采取错缝砌筑方式，不可出现通缝现象，利用错缝搭接方式来提升水坝砌筑的整体性[1]。
皮林水库砌石双曲拱坝防渗处理设计与施工
１工程概况
皮 林水库 位于从 江县洛 香镇 佰二村 ，
距 从江 县城 ５ ｋ ， 佰 二村 ２ ５ ３ｉ 距 ｎ ． ｋｍ， 属都 柳 ４． ３ ｉ 该 工 程 始 建 于 １ ８ 年 元 月 ， 工 ５ｋ 。 ｎ ９８ 竣
况 看 到 ， 坝 砌 体 岩 芯 砂 浆 中 有 较 多 蜂 窝 位 进 行 针 对 性 的 防 渗 处 理 和 强 度 加 固处 大
块 砌筑 ， 体以 １ ＃浆砌块石填腹 ， 坝 Ｏ０ 防渗 墙 为 厚０． ｍ砼 浇 筑 。 沙 底 孔 和 灌 溉 放 水 ６ 冲 流量为 ０ ３ ／ｓ ． ｍ 。 大 坝 建 成 后 ， 身 、 右坝 肩 及 坝 基 均 坝 左
褶 皱 带 。 区 出 露 地 层 主 要 为 震 旦 系 富 禄 库 具 体 做 法 是 ： 拱 坝 坝 顶 平 面 弧 线 全 组 （ 沿 Ｚ¨） 第 四 系零 星 分 布 。 址 处 未 见较 大 ， 坝 线布 孔 。 右 岸 幕 线 向 两坝 肩延 伸 ， 岩 透 左 基
高 。 分 析 比较 ， 荐 采 用上 游 喷 砼 加 坝 体 经 推
和 空 洞 。 坝 体 出 现 了 自上 而 下 的 贯 穿 性 使
渗水 通 道 ， 致 渗 水 或 射 水 。 导
充填 灌 浆 ３ ． 万ｍ 坝 顶 高 程 ９４ 水 ４ １ 。
渗 帷 幕 ， 渗 效 果 可靠 。 点 是 双 曲拱 的 悬 防 难 臂梁 有 弯 曲 度 ， 浆 造 孔 困 难 。 灌
断 裂 通 过 ， 单 斜 构 造 ， 层 产 状 （５ 。 为 岩 １０ ～
１ ０ ） （０。 ０ ） 岩体 裂隙 较 发 育 ， ７ 。 ３ ～４ 。 ， 主要 为构 造 裂 隙 、 面 裂 隙及 卸 荷 裂 隙 。 层 坝 基 岩 体 整 体 强 度 较 高 ， 节 理 、 隙 但 裂
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
中小型砌石拱坝的设计与施工探究【摘要】改革开放以来我国经济建设取得了举世瞩目的成就，各项基础设施建设也在不断发展完善当中，水利工程作为关乎国计民生的重要基础设施同样取得了巨大的进步及发展。
砌石拱坝作为水利工程建设当中的一项重要内容，具有施工相对方便的优势，在水利工程建设中被广泛的使用。
但受作业面积的影响，砌石拱坝建设的机械化程度一直很难提升，人工施工导致工程建设工期相对紧张。
为此工程设计人员要立足于工程建设实际，就具体的设计内容与施工方加强沟通，努力提高工作效率，节约施工成本。
文章主要针对中小型砌石拱坝的设计与施工进行了探讨。
【关键词】砌石拱坝；设计；基础开挖；坝身结构
随着我国经济的迅速发展，基础设施建设的力度不断的加大，其中水利工程获得了很大程度的发展。
在水利工程当中，砌石拱坝由于施工方便，因此得到十分广泛的使用。
但是拱石砌坝由于作业面积的关系，往往不能够大规模的使用机械进行施工，因此往往工期都十分的紧张。
这要求设计人员在进行设计的过程当中与施工单位及时的进行沟通，充分考虑施工的实际情况，从而提高施工效率，节省施工时间，减少施工成本。
在设计工作开始之前，设计人员首先应该深入施工现场对当地的自然环境进行深入的考察，尤其是地形和地势情况。
在设计当中要充分的考虑当地的地形地势，从而有效的利用现有的地形来减少工程量，降低成本。
随着拱坝设计技术的不断发展，拱坝的形式演
变出多种花样。
在设计的过程当中应该将整个水利工程的安全性放在第一位，同时要兼顾工程的造价成本，使其具有较高的经济性。
因此，在拱坝体型的选择上要尽可能的简单实用，从而为后续的施工提供便利。
中小型砌石拱坝是一个十分复杂的工程，具有多个施工环节组成，且工作面较小，因此在施工的过程当中往往无法利用大型的工程机械，主要依靠小机械以及人工的方式进行施工作业，这就使得工程的进度相对较慢。
为了在工期内完成工程，往往需要进行赶工，这就很容易导致某些施工环节中存在安全隐患。
这些隐患对于整个工程质量造成很大的影响，比较常见的质量问题就是裂缝以及渗漏。
这大多都是在进行施工的过程当中没有做好相应的质量控制工作，导致某些施工的工艺达不到相应的标准造成的。
这就要求设计人员在设计之前要充分考虑到施工中可能存在的问题，做好相应的设计工作。
1 基础开挖及处理
坝基对于整个拱坝施工来说占有十分重要的地位，如果没有一个稳定的坝基，后续的施工工作很难开展。
这就要求对坝址进行严格的选择，对于坝基的基岩的质量进行严格的控制。
但是在设计的选址过程当中很难找到合适的基岩，而有合适基岩的位置又不适合建立坝址，这就需要对不良基岩进行改造，使其能够到坝基施工的相关的标准。
这就要求在设计的过程当中，对拱坝的体型进行相应的调整，使其能够与坝基相适合。
由于水利工程往往都是在地质环境相对比较复杂的河流上游进行建设，因此往往遇到不良的基岩，
这就需要根据当地的实际的地质情况以及拱坝的相关的需要来对
坝基进行改造和处理，可以通过灌浆的方式对软质坝基进行加固，使其能够承载上部建筑物所产生的载荷，防止沉降的发生。
基础的固结灌浆,按要求应在有压载的情况下进行,效果更佳,
通常设计固结灌浆孔的布置,孔距3 m 左右,在工程施工具体过程中,设计人员还可根据施工地质作必要的调整。
拱坝坝基开挖后,根据基础裂隙分布的情况来布置固结孔,固结孔方向与裂隙面垂直,孔
数多寡根据实际确定。
为了施工方便和施工工期需要也可采用先固结灌浆后再回填基槽方法,个别孔冒浆无法加压时作埋管处理,等
到坝体上升以后有一定压载时再灌浆,如强调回填后打孔灌浆,因
固结灌浆一般采用风钴造孔,这样基岩孔深5~ 7 m,再加上砼垫层厚2~ 3 m,风钻造孔是无法达到深度要求的。
如全部埋管,效果也难说,施工中管道容易受阻,最后效果有可能更差。
2 坝身结构的设计与施工
随着设计技术的发展，拱坝设计工作十分的迅速。
在坝身结构设计过程当中，经常可能出现漏水的情况。
导致坝身漏水的因素比较多，因此应该采取相应的措施做好相应的防渗工作，可以使用混凝土防渗面板、混凝土防渗心墙或者是仅仅依靠拱坝自身的密实性来达到防渗的目的。
拱坝防渗工程中使用比较广泛的就是通过注浆的方式来提升拱坝的防渗性能，从而有效的达到防水效果的同时还能够减少施工成本。
除此之外，为了有效的降低混凝土水化作用产生的热量导致的混凝土裂缝，可以适当的掺入粉煤灰，也能够起到
很好的效果。
砌石坝发展的初期在设计审批中强调要在上游坝面设置砼防渗面板或在坝体中设置砼心墙,对于坝高超过50m的砌石拱坝,要求更是如此,这样不仅加大了投资,而且对于施工也有诸多不利影响,如某水电站砌石拱坝(坝高54m)设计采用钢筋砼心墙防渗,心墙上游
为150#浆砌条石坝面(厚60cm),心墙砼平均厚2m, 布置10mm钢筋网,这等于在心墙与坝面之间加了一道篱笆,坝体砌筑施工干扰较大,严重地影响了工程进度。
另外为防止心墙产生温度裂缝,在坝体结构中布置了二条收缩缝,缝隙的回填必须预埋灌浆管道、排气管、止浆片等。
以狭小的坝体施工面上预埋的构件纵横交错,容易受损和变形,收缩缝隙灌浆封填效果也很有限,它仍是拱坝的薄弱面。
因此,中小型砌石拱砌石拱坝只要掌握好施工季节和封拱温度,可以
采用全断面上升整体砌筑的工艺,应尽量少设收缩缝为佳。
一般拱坝温度裂缝产生位置在距两岸拱端约四分之一到五分之一的弧长处, 如坝顶弧长较短时,产生裂缝较少,对于坝体产生的
温度裂缝可以通过灌浆进行处理,其效果也相当好。
采用全断面上升整体砌筑工艺,坝体上升到三分之一坝高左右时,距两岸拱端约
四分之一弧长处各出现一条温度裂缝,当时精确地测量了裂缝的座标位置,待坝体再上升5m 获得适当的压重后进行灌浆处理,效果显著。
某水库拱坝左右坝端出现的两条裂缝,经过灌浆处理,已经安全运行多年效果良好,许多工程类似问题经灌浆处理都在安全运行。
坝体砌筑工艺及使用材料也在发展,过去砌坝石料要求较高,从浆
砌条石、方整石、普块石,到现在的细石砼砌块石(包括乱毛石)。
有些工程坝面采用普通块石砌筑,在坝面和坝腹之间充填厚50cm左右的纯砼,加强胶接作用,对防渗也起一定作用,效果良好。
大坝放空洞按设计要求必须设,其作用是放空水库进行检修或
捕鱼,放空洞闸室、启闭台布置在坝顶,则闸井高度与坝高接近,闸
井如果与拱坝联体,设计和施工都变得复杂化了,如做独立井塔闸室,细高比非常大,犹如工厂的烟囱立于水中,施工技术要求很高,
造价也高。
所以砌石拱坝是否要单独设放空洞值得研究, 因为坝面的检修没有什么内容可做,如有些工程是底孔导流的,坝后底孔出
口处装一个闸阀即可,需要时开启,一旦被砂淤堵,就任其自然,很
多情况就是如此。
参考文献：
[1]万学军,李传才.挺南浆砌石拱坝优化设计[j].武汉水利电
力大学学报, 2000,(04).
[2]陈泽曦.复杂地质条件下浆砌石高拱坝的设计[j].人民珠江, 2001,(06).
[3]吕剑.墨子湾水电站砌石拱坝的设计与施工[j].贵州水力发电,2003,(01).。
