简支梁有限元结构静力分析
简支梁有限元结构静力分析(实体单元)
第二章简支梁有限元结构静力分析（实体单元）前言本文利用ANSYS软件中SOLID45实体单元建立简支梁有限元模型，对其进行静力分析与模态分析，来比较建模时不同约束方位的选择所带来的不同结果，以便了解和认识ANSYS 用于分析计算结果的方法。
2.1实体单元SOLID45介绍2.1.1SOLID45单元的几何描述：SOLID45单元用于构造三维实体结构。
单元通过八个节点来定义，每个节点有三个沿着XYZ方向平移的自由度UX、UY、UZ。
单元具有塑性，蠕变，膨胀，应力强化，大变形和大应变等能力。
SOLID45单元的几何描述如下图所示：图2.1SOLID45单元几何描述2.1.2SOLID45单元的结果输出：SOLID45单元的结果输出包括节点结果输出和单元结果输出，这些结果可以反映出结构整体以及局部的应力、应变、内力等参量，详细输出结果见下表：表2.1SOLID45单元的结果输出项名称定义S:X,Y,Z,XY,YZ,XZ应力S;1,2,3主应力S:INT应力强度S:EQV等效MISES应力EPEL:X,Y,Z,XY,YZ,XZ弹性应变EPEL:1,2,3主弹性应变EPEL:EQV等效弹性应变EPTH:X,Y,Z,XY,YZ,XZ平均热应变EPTH:EQV等效热应变EPPL:X,Y,Z,XY,YZ,XZ平均塑性应变EPPL:EQV等效塑性应变EPCR:X,Y,Z,XY,YZ,XZ平均蠕变应变EPCR:EQV等效蠕变应变EPSW:平均膨胀应变NL:EPEQ平均等效塑性应变NL:SRAT屈服表面上的迹应力和应力之比NL:SEPL从应力-应变曲线平均等效mises应力NL:HPRES静水压力FACE表面lableAREA表面面积TEMP表面平均温度EPEL表面弹性应变(X,Y,XY)PRESS表面压力S(X,Y,XY)表面应力(X轴平行于定义该表面的前面两个结点连接) S(1,2,3)表面主应力SINT表面应力强度SEQV表面等效mises应力LOCI:X,Y,Z积分点位置2.1.3SOLID45单元的参数设置：SOLID45单元可定义正交各向异性材料：即该单元属性允许材料的物理性能和力学性能在不同方向上具有不同的数值。
有限元分析中的结构静力学分析怎样才能做好精选全文
可编辑修改精选全文完整版有限元分析中的结构静力学分析怎样才能做好1 概述结构有限元分析中，最基础、最根本、最关键、最核心同时也是最重要的一种分析类型就是“结构静力学分析”。
静力学分析可用于与结构相关、与流体相关、与电磁相关以及与热相关的所有产品；静力学分析是有限元分析的根基，是有限元分析的灵魂。
2 基础理论结构静力学按照矩阵的形式可表示为微分方程：[K]{x}+{F}=0其中，[K]代表刚度矩阵，{x}代表位移矢量，{F}代表静载荷函数。
由此可知，结构静力学有限元分析过程就是求解微分方程组的过程。
2.1 三个矩阵的说明静力学分析微分方程组三个矩阵进一步说明：[K]代表刚度矩阵。
举例说明，如果用手折弯一根筷子，假设筷子是钢材料的，比较硬，很难折断；假设筷子是常规木材的，比较脆，基本上都能折断。
这里筷子断与不断的本质并不是钢或者木材，而是钢或者木材表在筷子上表现出来的刚度（或者叫硬度），这里刚度用计算机数值分析的方式来描述，就是刚度矩阵。
{x}代表位移矢量。
举例说明，一把椅子，如果有人偏瘦，坐在椅子上，椅面基本不下沉；如果有人偏胖，坐在椅子上，椅面会有明显下沉（谁坐谁知道...），此时，椅面的下沉量，可用位移矢量来表示。
{F}代表静载荷函数，也是静力学分析的关键。
举例说明，上面筷子例子中，手腕对筷子的作用，就是一种载荷（或者叫外力、荷载、负荷、承重等）；上面椅子例子中，人对椅子表面的作用，也是一种载荷。
这些载荷在大多数情况下，没有明显的快慢效应，就可用静载荷函数来表示。
2.2 静力学分析中的载荷说明静载荷函数本质说明：假设1，相同一根筷子，又假设筷子比较粗（或者说是几根筷子捆绑在一起）：双手慢慢用1 / 5力，筷子难断；双手快速用力，筷子难断，此时慢慢折弯的效果就可以理解为静力学过程。
假设2，相同椅子：慢慢坐下去，椅子没有明显晃动；快速坐下去，椅子没有明显下沉与晃动，此时慢慢坐在椅子上的过程就可以理解为静力学过程。

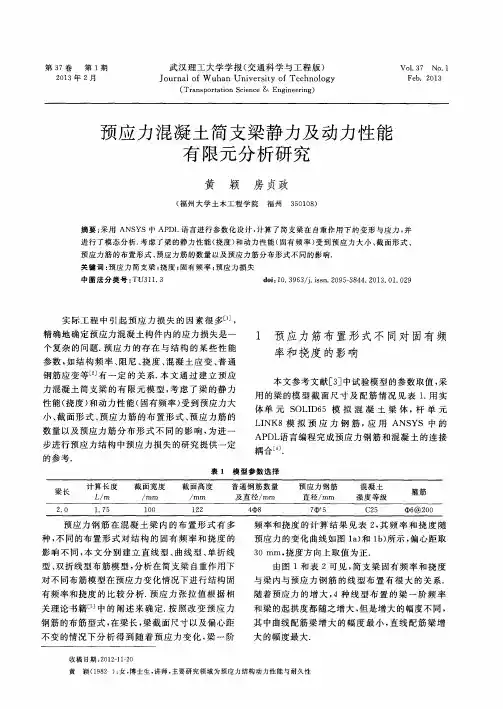

预应力混凝土简支梁静力及动力性能有限元分析研究
４． １２ ６
４． ７Ｏ ９ ５ ．１ ３ ７
７８ ．７ ２２ ７ ８ ．７１ １ ７ ８． ７ ０３
１ １５ ．３
１ ． ８ ７６
７８ ．８ ８ ３
８ Ｏ ７ ５ ７ Ｏ
１ ２ ｌ ０ ８ ６
４
６ ５
６ Ｏ
Ｖｏ Ｉ ． ３ ７ Ｎｏ ． １
Ｆｅ ｂ． ２０１ ３
预 应 力 混 凝 土简 支 梁 静 力 及 动力 性 能 有 限元 分 析 研 究
黄 颖 房 贞政
（ 福 州 大 学 土 木 工 程 学 院 福 州 ３ ５ ０ １ ０ ８ ）
摘要 ： 采 用 ＡＮＳ ＹＳ中 Ａ Ｐ Ｄ Ｌ语 言进 行 参 数 化 设 计 ， 计 算 了 简 支 梁 在 自重 作 用 下 的 变 形 与 应 力 ， 并
的参 考．
体单 元 Ｓ ＯＬ Ｉ Ｄ ６ ５模 拟 混 凝 土 梁 体 ， 杆 单 元 Ｌ Ｉ ＮＫ８模 拟 预 应 力 钢 筋 ， 应 用 ＡＮＳ ＹＳ 中 的
ＡＰ Ｄ Ｌ 语 言编 程完 成预 应力 钢 筋 和 混凝 土 的 连接 耦 合 ．
表 １ 模 型 参 数 选 择
预应 力 钢 筋 在 混 凝 土 梁 内 的布 置 形 式 有 多
中图法分类号 ： ＴＵ３ １ １ ． ３ ｄ ｏ ｉ ： １ ０ ． ３ ９ ６ ３ ／ ｊ ． ｉ ｓ ｓ ｎ ． ２ ０ ９ ５ — ３ ８ ４ ４ ． ２ ０ １ ３ ． ０ １ ． ０ ２ ９
实 际工 程 中引 起 预应 力 损失 的 因素 很 多Ｌ １ ］ ，
精确 地确 定 预应 力混 凝 土构件 内的应力 损 失是 一
变 化也 就 是偏 心距 发 生 变化 ， 可 以看 到梁 的 固有
sap2000有限元结构分析
结构分析报告
课程名称：弹性力学与有限元
班级：土木1404班
学号：22
姓名：徐安州
指导老师：郭光林
2016 年12月 18 日
一．简介
预应力钢筋混凝土梁线性静力分析，图形为简支梁，截面为矩形高0.8m，宽0.6m，跨度16m，跨数为1，材料为钢筋混凝土，荷载为均布荷载，输入荷载值为20，实用工具为SAP2000
0.8m
0.6m
二．分析结果
承重梁的变形主要集中在弯矩最大处，也就是梁中心部分有最大挠度变化。
具体各处荷载如下表：
Table: Assembled Joint Masses
Table: Assembled Joint Masses
1 0.009227 0.009227 0.009227 0.00 0.00 0.00
2 0.009227 0.009227 0.009227 0.00 0.00 0.00
三．结论与建议
在承受均布荷载时在梁中心处承受弯矩最大
对于均布荷载来说，简支梁在做计算设计时，最需要注意的是支座反力和中心处的弯矩。
可以通过增加跨数和改变约束方式来降低结构所承受的荷载。
有限元结构静力学分析
