管件的分类及图片对照
管件的分类
1、接头类
刚性接头挠性接头内丝接头外丝接头内外丝接头单丝接头双丝接头丝扣接头平面游任阳丝游任阴丝游任
内外牙游任仪表接头止阀接头压力表接头燃气表接头卡套式接头扩口式接头焊接接头承口接头快速接头气动快速接头液压快速接头
异径直通管道减震器有边接头异径有边接头直接头翻边接头管束活接头半管接头
旋转接头吹扫接头管道修补器补偿器
哈夫节光面接头关节接头防盗接头可曲挠橡
胶接头传力接头鞍型接头卡箍胶管接头格
林接头外接头卫生级接头
2、弯头类
沟槽式弯头卡套式弯头对焊弯头承插弯头可曲挠橡胶弯头内牙弯头外牙弯头内外牙弯头带边弯头
带座弯头异径弯头无缝弯头法兰弯头双
承弯头卫生级弯头45°弯头180°
3、三通类
正三通异径三通斜三通 Y三通瓶型三通机械三通
鞍形三通沟槽式三通对焊三通承插三通卡套三通
内牙三通暖气专用三通内外牙三通螺纹三通外牙三通消音三通顺水三通带边三通
锻制三通无缝三通卫生级三通
4、四通类
正四通斜四通机械四通等径四通异径四通平面四通立体四通沟槽四通对焊四通
丝扣四通承插四通无缝四通卫生级四通
5、异径管类
同心异径管偏心异径管沟槽式异径管卫生级异径管焊接异
径管内螺束节螺纹异径管外螺束节高压异径
管双承异径管
6、法兰类
沟槽式法兰平插法兰平焊法兰对焊法兰
高径法兰
盲板法兰带颈法兰承插焊法兰卫生级法兰
7、弯管类
过桥弯管压力表弯管急弯弯管 U型弯管
S型弯管
8、管帽类
六角管帽圆管帽对焊管帽封头圆封头椭圆封头锥型封头无直边封头堵头丝堵快装
堵头闷盖盲片
9、管配件
六角卜申修补棒管卡
分水器管座
.密封垫片种类及其适用范围
各类机器设备尤其是各类压力容器、管道和阀门等广泛使用垫片密封结构。
最简单的垫片为平垫片，整个垫片为同一材料组成，作机械设备一般接合面的静密封，如减速箱的密封等。
理想的垫片结构应表层为塑性层，而内层为弹性体，塑性表面层保证密封而相互紧贴甚至嵌合，而内层允许补偿密封面的少许分离并在密封而上经常保持一定大小的压缩应力。
许多组合垫片的出现都是基于这一思路或稍有改型，但原理是一样的。
例如聚四氟乙烯（PTFE）具有塑性好，有优异的抗化学腐蚀性和较宽的工作温度范围（-190～250℃），广泛用于静密封平垫，但由于某种原因回弹性较差以及冷流倾向，限制了单纯的使用，采用组合结构可以克服这一弊端，一方面可以保护垫片免遭流体介质的腐蚀或者避免食品、医药工业产品接触污染，另一方面改善了单纯用PTFE带来的回弹差及冷流问题。
金属密封垫的种类、材料及适用范围
石棉橡胶密封制品
我国石棉资源丰富，石棉经机械或化学处理可使其松解，充分松解的石棉纤维，抗拉强度较高表面积较大，吸附性能良好，不能燃烧，耐热性能好，最高安全使用温度为500～550℃，这个温度范围基本能满足工业工的需要，而且石棉价廉，其缺点是石棉粉尘对环境污染，对人体有危害，要注意环境保护。
石棉橡胶密封制品可分成以下3类：
①垫片类—使用在管道法兰和容器法兰上的板状和片状密封制品；
②垫圈类—使用在泵、阀、釜上的模压成型、密封制品；
③盘根类—使用在泵、阀、釜上的绳状和绒状密封制品。
石棉橡胶板是用石棉、橡胶、配合剂经辊压而成的管法兰、高压容器法兰及各种接触面所用的密封材料。
耐油石棉橡胶板是以石棉、耐油橡胶和配合剂为主要原料经辊压而成的管法兰、高压容器法兰及各种接触面所用的密封材料。
增强石棉橡胶板是由石棉橡胶板和一层或多层镀锌钢丝网（或不绣钢丝网）组成的。
一般分耐油增强板和高压增强板两。
钢丝网的层数与制品的厚度有关，一般地说凡制品厚度每增加1mm就应增加一层钢丝网、钢丝网应夹在石棉橡胶相应的二等分、三等分处，以增加拉伸强度，使之能耐高温和高压。
在温度和压力高的场合宜采用薄垫片。
薄垫片能起到金属垫片的作用，也可以说能起到“平面与平面”直接密封的作用，这时密封面的粗糙度和平整度应该很高。
增强石棉橡胶板厚度一般不超过3mm。
随着石油、化工、航空和国防等的发展。
高温高压和超高温高压设备、管理及高速、小体积、大功率发展机的出现，一般石棉橡胶板已不能满足需要，应具有耐高温、耐高压、耐油类、不燃、弹性好、
.
能适应温度、压力的的较大波动等特征，并应具有较长的使用寿命和优良的密封性能。
因此，只有增强石棉橡胶板和下述的石棉钢片，缠绕式垫片等才能满足
各种法兰参考标准
•石油化工钢制管法兰 SH 3406 — 1996
•美国 ASME 标准管法兰 ASME B16 . 47 — 1996
•压力容器法兰
.
. •机械行业标准法兰
铸铁法兰
•铜合金及复合法兰。
管件(一)
一、管件材料特性（一）管件种类1、弯头，包括热压弯头、推制弯头、焊制弯头、模锻弯头、冷压弯头等。
2、三通，包括锻制三通、锻焊三通、各种加强型式的焊制三通、球形锻焊三通、热压三通、冷挤压三通、接管座等。
3、异径管，包括锻制异径管、钢管模压异径管、钢板焊制异径管等。
4、封(堵)头，包括椭球形封头、球形封头、锥形封头、对焊堵头、平焊堵头、带加强筋焊制堵头等。
5、法兰：平焊法兰、对焊凹凸法兰等（如下图）结构图：法兰剖面图密封面参数法兰结构图平焊法兰平焊法兰对焊法兰承插焊法兰螺纹法兰法兰盖对焊环松套法兰平焊环松套法兰（二） 管件的作用1、三通：主要用于电站汽水管道主管和支管的连接件，起分流连接作用。
2、弯头：用于电站管道、核电、石化、天然气、热网、冶金等行业的管路连接件，用于输送不同温度、压力的水、汽及其它介质的管路转弯处，产品结构简单、合理、形状准确、介质流通阻力小，是管道的转向连接件。
3、异径管：主要用于口径不同的管道连接，起到异径连接作用。
4、法兰：主要用于连接管路并保持管路密封性能，便于某段管路的更换，便于拆开检查管路情况，便于某段管路的封闭。
（三） 管件基本生产流程选材—截料—制作（包括压制、推制、焊制、冷拔等等）—热处理—硬度检测—外型处理—产品检验（包括光谱检验、探伤、超声波检验、磁粉检验等等）。
（四） 管件市场分析目前，从电站管件行业的市场行情看，四大管道的材料主要来源于进口，主要进口制造商为德国的曼内斯曼公司和EEC 公司，美国的威曼·高登公司，日本的住友公司。
电站用四大管道高压管件主要生产企业有北京的富通，天津的金鼎，阜新电力修造厂和后发展起来的河北宏润重工集团有限公司沈阳东管电力科技集团有限公司等厂家。
在管件类的众多生产厂家中，普遍存在的“通病”是成品的检验方面，由于此程序会造成管件成本的增加，所以大部分管件生产商省略此程序，某些厂家由于多年的库存积压，造成产品生锈、腐蚀，他们并不放弃这些“废品”，而是将其进行抛光、打磨，降低压力等级来出售。
管件分类表
1、接头类4分=15mm,6分=20mm,1吋=25mm刚性接头挠性接头柔性接头内丝接头外丝接头内外丝接头单丝接头双丝接头丝扣接头平面游任阳丝游任阴丝游任内外牙游任仪表接头止阀接头压力表接头燃气表接头管表接头卡套式接头扩口式接头焊接接头承口接头快速接头气动快速接头液压快速接头异径接头异径直通管道减震器有边接头异径有边接头直接头翻边接头管束活接头半管接头旋转接头吹扫接头管道修补器补偿器哈夫节开孔接头光面接头关节接头防盗接头可曲挠橡胶接头热交换器接头传力接头鞍型接头卡箍胶管接头格林接头外接头卫生级接头2、弯头类沟槽式弯头卡套式弯头对焊弯头承插弯头可曲挠橡胶弯头内牙弯头外牙弯头内外牙弯头带边弯头带座弯头异径弯头无缝弯头法兰弯头双承弯头卫生级弯头 45°弯头 90°弯头 180°弯头3、三通类正三通异径三通斜三通 Y三通瓶型三通机械三通鞍形三通沟槽式三通对焊三通承插三通卡套三通内牙三通暖气专用三通内外牙三通螺纹三通外牙三通消音三通顺水三通带边三通锻制三通无缝三通卫生级三通4、四通类正四通斜四通机械四通等径四通异径四通平面四通立体四通沟槽四通对焊四通丝扣四通承插四通无缝四通卫生级四通5、异径管类同心异径管偏心异径管异径管沟槽式异径管卫生级异径管焊接异径管内螺束节螺纹异径管外螺束节高压异径管双承异径管6、法兰类沟槽式法兰平插法兰法兰平焊法兰对焊法兰高径法兰法兰盖盲板法兰带颈法兰承插焊法兰卫生级法兰7、弯管类弯管过桥弯管压力表弯管急弯弯管 U型弯管 S型弯管8、管帽类管帽六角管帽圆管帽螺纹管帽对焊管帽封头圆封头椭圆封头锥型封头无直边封头堵头丝堵快装堵头闷管件的分类：一般地讲，在整条管线中，除直管以外的各种配件可以统称为管配件。
不过习惯地，我们将弯头、三通、大小头、管帽及各种管接头径称为管件，同时将不锈钢法兰、阀门、膨胀节、管道支架等分别称呼。
以下主要就管件进行细分：依据直管与管件焊接时的焊接方式不同，可将管件分为两大类：对焊类(BW):管件承插（SW）及螺纹（TH）类对焊类（BW）承插（SW）类及螺纹（TH）类弯头、三通、大小头、管帽弯头、三通、变径管、管帽各种管接头（由令、考贝仑、单头丝、双头丝、卜申、堵头等）依据管件表面是否带有焊缝，可将管件分为有缝不锈钢管件和无缝管件两大类,. GB12459-90即为无缝管件标准, GB/T13401-92 即为有缝管件标准.。
弯头、活接、管码、阀门等常见管件图例及说明
常用管件图例1.弯头：改变管路方向的管件。
其中90°弯头、45°弯头最为常用。
90°弯头45°弯头2.三通：三通是具有三个口子，用于改变流体方向的管件、管道连接件。
按管径尺寸可分为正三通（等径三通）和异径三通。
正三通异径三通3.直通和活接1)直通：用于加长管道。
2)活接：能方便安装拆卸的常用管道连接件。
一般管道不大于一寸时（DN25或φ32）用活接连接，一寸以上用密闭性更佳的法兰。
实际应依现场条件及要求选用连接方式。
直通（等径管套）活接外丝活接内丝活接4.大小头和法兰1)大小头：又称异径管、异径直通。
用于两种不同管径的管道之间的连接。
2)法兰：法兰是管道之间相互连接的零件，用于管端之间的连接；也有用在设备进出口上的法兰，用于两个设备之间的连接。
法兰连接或法兰接头，是指由法兰、垫片及螺栓三者相互连接作为一组组合密封结构的可拆连接。
大小头（异径管套）法兰5.管码：包括码仔、半边码、吊码和U型码。
用于固定管道的管件。
装配在焊接板上之前，为更好地确定夹的方向，建议先在固定处做好标记，后焊上焊接，嵌上管夹身的下半部分，放上需固定的管子。
再放上另一半管夹身和盖板，用螺钉拧紧。
切忌直接焊接已装好管夹的底板。
码仔半边码吊码U型码6.球阀和底阀1)球阀：启闭件（球体）由阀杆带动，并绕球阀轴线作旋转运动的阀门。
2)底阀：主要应用于水泵等处理浆液的机械设备，通常底阀会被安装在水泵水下吸管的底端，来防止浆液回流。
球阀底阀7.止回阀和闸阀1)止回阀：指依靠介质本身流动而自动开、闭阀瓣，用来防止介质倒流的阀门。
2)闸阀：是一个启闭件闸板，闸板的运动方向与流体方向相垂直，闸阀只能作全开和全关，主要用于截断或接通管路中的介质，一般不作为调节或节流使用。
蝶形止回阀闸阀。
水暖管件分类和规格尺寸
水暖管件分类和规格尺寸管件又称管子零件，是在管路中起连接作用的一类附件，管件的品种繁多，螺纹连接的可锻铸铁管件应用比较多。
这类管件在水、气管路中使用很广。
1、外接头外接头又称内螺丝、外接管、束结、管接头、套筒、管子箍等，它的两端均是内螺纹，有通丝的和不通丝的两种。
通丝外接头两端螺纹为圆柱管螺纹，螺纹在中间相连，不通丝外接头两端螺纹是圆锥管螺纹，螺纹在中间不相连。
适用于连接公称通径相同的管子或带外螺纹的管件和阀门〔其规格见表1〕。
2、异径外接头异径外接头又称异径束结、异径管子箍、异径内螺丝、大小头等。
它的两端制有内螺纹，因公称通径不同，用来连接通径不同的两根管子或带外螺纹的管件、阀件〔其规格见表2〕。
外接头异径外接头3、活接头活接头又称活螺丝、活螺帽、由任、连接螺帽，它由螺母、内螺纹接头、内外螺纹接头组成。
用来连接两很通径相同的管子。
使用时，应衬以2毫米厚的橡胶平板垫圈或橡胶石棉板垫圈。
活接头密封性好，装拆也方便〔其规格见表1〕。
4、六角内接头六角内接头又称外丝箍、内接头、内接管、六角外螺丝等，它的两瑞都是外螺纹，用于连接公称通径相同的、带内螺纹的管件或阀门〔其规格见表1〕。
活接头六角内接头5、90°弯头90°弯头又称弯头、爱而弯，它是用来连接公称通径相同的管子或带外螺纹的管件、阀门，用在管道转弯处，可使管路作90°转弯〔其规格见表1〕。
6、45°弯头45°弯头又称直弯、直冲、半弯，它是用来连接公称通径相同的管子或带外螺纹的管件、阀门，使管路作45°转弯〔其规格见表1〕。
90°弯头45°弯头7、异径弯头又称90°异径弯头、大小弯头、大小弯、大小安，它可连接公称直径不同的管子或外螺纹的管件、阀门〔其规格见表2〕。
8、月弯又称月肘、肘弯、90°肘弯，用于弯度较大的管路上。
外月弯要与外接头配合使用〔其规格见表1〕。

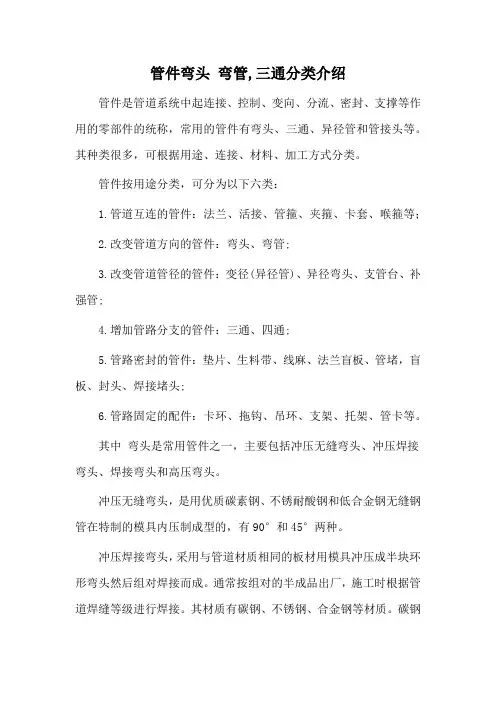

管件弯头 弯管,三通分类介绍
管件弯头弯管,三通分类介绍
管件是管道系统中起连接、控制、变向、分流、密封、支撑等作用的零部件的统称，常用的管件有弯头、三通、异径管和管接头等。
其种类很多，可根据用途、连接、材料、加工方式分类。
管件按用途分类，可分为以下六类：
1.管道互连的管件：法兰、活接、管箍、夹箍、卡套、喉箍等；
2.改变管道方向的管件：弯头、弯管;
3.改变管道管径的管件：变径(异径管)、异径弯头、支管台、补强管;
4.增加管路分支的管件：三通、四通;
5.管路密封的管件：垫片、生料带、线麻、法兰盲板、管堵，盲板、封头、焊接堵头;
6.管路固定的配件：卡环、拖钩、吊环、支架、托架、管卡等。
其中弯头是常用管件之一，主要包括冲压无缝弯头、冲压焊接弯头、焊接弯头和高压弯头。
冲压无缝弯头，是用优质碳素钢、不锈耐酸钢和低合金钢无缝钢管在特制的模具内压制成型的，有90°和45°两种。
冲压焊接弯头，采用与管道材质相同的板材用模具冲压成半块环形弯头然后组对焊接而成。
通常按组对的半成品出厂，施工时根据管道焊缝等级进行焊接。
其材质有碳钢、不锈钢、合金钢等材质。
碳钢
材质的冲压焊接弯头价格便宜，用量较大。
焊接弯头制作方法有两种，一种是用钢板下料，切割后卷制焊接成型，多用于钢板卷管的配套;另一种是用管材下料，经组对焊接成型。
高压弯头是采用优质碳素钢或低合金钢锻造而成。
根据管道连接形式，弯头两端加工成螺纹或坡口，加工精度很高。
管件的分类及图片对照讲解-共12页
管件的分类1、接头类刚性接头挠性接头内丝接头外丝接头内外丝接头单丝接头双丝接头丝扣接头平面游任阳丝游任阴丝游任内外牙游任仪表接头止阀接头压力表接头燃气表接头卡套式接头扩口式接头焊接接头承口接头快速接头气动快速接头液压快速接头异径直通管道减震器有边接头异径有边接头直接头翻边接头管束活接头半管接头旋转接头吹扫接头管道修补器补偿器哈夫节光面接头关节接头防盗接头可曲挠橡胶接头传力接头鞍型接头卡箍胶管接头格林接头外接头卫生级接头2、弯头类沟槽式弯头卡套式弯头对焊弯头承插弯头可曲挠橡胶弯头内牙弯头外牙弯头内外牙弯头带边弯头带座弯头异径弯头无缝弯头法兰弯头双承弯头卫生级弯头45°弯头180°3、三通类正三通异径三通斜三通 Y三通瓶型三通机械三通鞍形三通沟槽式三通对焊三通承插三通卡套三通内牙三通暖气专用三通内外牙三通螺纹三通外牙三通消音三通顺水三通带边三通锻制三通无缝三通卫生级三通4、四通类正四通斜四通机械四通等径四通异径四通平面四通立体四通沟槽四通对焊四通丝扣四通承插四通无缝四通卫生级四通5、异径管类同心异径管偏心异径管沟槽式异径管卫生级异径管焊接异径管内螺束节螺纹异径管外螺束节高压异径管双承异径管6、法兰类沟槽式法兰平插法兰平焊法兰对焊法兰高径法兰盲板法兰带颈法兰承插焊法兰卫生级法兰7、弯管类过桥弯管压力表弯管急弯弯管 U型弯管S型弯管8、管帽类六角管帽圆管帽对焊管帽封头圆封头椭圆封头锥型封头无直边封头堵头丝堵快装堵头闷盖盲片9、管配件六角卜申修补棒管卡分水器管座.密封垫片种类及其适用范围各类机器设备尤其是各类压力容器、管道和阀门等广泛使用垫片密封结构。
最简单的垫片为平垫片，整个垫片为同一材料组成，作机械设备一般接合面的静密封，如减速箱的密封等。
理想的垫片结构应表层为塑性层，而内层为弹性体，塑性表面层保证密封而相互紧贴甚至嵌合，而内层允许补偿密封面的少许分离并在密封而上经常保持一定大小的压缩应力。
看图识水管配件(图表记录)
一、看图识配件，水管扫盲篇1、单管○ PP-R单管有冷水管和热水管之分，热水管管壁上有红色标线，冷水管管壁上有蓝色标线。
家装一般全部用热水管，热水管即可通热水也可通冷水，冷水管不可通热水，且冷水管的抗压性，耐热性，膨胀系数较热水管有很大差距。
○ PP-R单管的规格说明：PP-R管的管径可以从16mm到160mm，家装中用到的主要是25mm俗称6分管。
管壁厚度: 有2.8mm、4.2mm两种。
2.8mm用于冷水，4.2mm用于热水。
常用配件名称产品图片用途实景图片2、90度弯头用于连接管转弯处3、45度弯头用于连接管道转弯处4、直接又名套管，当管道不够长时，连接两根管道所用5、三通用于三路水管相接6、绕曲管、过桥用于两根水管在同一平面相交而不对接时使7、内丝弯头又名阴口弯头，内螺纹弯头，带丝接口用于连接龙头、水表、软管等，另一头连接PP-R水管。
带丝接口的配件较贵，一个带丝接头有时比一米水管的价格都贵8、内丝三通又名阴口三通，内螺纹三通，带丝接口用于连接龙头、水表、软管等，另两端头连接PP-R水管。
带丝接口的配件较贵，一个带丝接头有时比一米水管的价格都贵9、管堵也叫闷头，水管安装好用于暂时封闭出水口，装水龙头时取下10、管卡用于固定水管用11、管卡用于固定水管用12、生料带用于带丝接口与龙头、水表、软管等连接处，密封防水作用其他配件13、内丝直接又名阴口直接，内螺纹直接，带丝接口用于连接龙头、水表、软管等，另一头连接PP-R水管。
带丝接口的配件较贵，一个带丝接头有时比一米水管的价格都贵14、外丝弯头又名阳口弯头，外螺纹弯头，带丝接口用于直接连接热水器，另两端头连接PP-R 水管。
带丝接口的配件较贵，一个带丝接头有时比一米水管的价格都贵15、外丝三通又名阳口三通，外螺纹三通，带丝接口用于直接连接热水器，另两端头连接PP-R 水管。
带丝接口的配件较贵，一个带丝接头有时比一米水管的价格都贵16、外丝直接又名阳口直接，外螺纹直接，带丝接口用于直接连接热水器，另两端头连接PP-R 水管。
PPR管各种配件名称（内丝外丝12、34、1寸，管水电的你清楚吗）
PPR大小规格分类是按mm来区分的，有20、25、32、40、50、63、75、90、110、160
而管件的铜丝的大小是按寸来分的，有1/2、3/4、1、1又1/4等，它们分别对应mm的20、25、32、40等，也就是通俗说的4分、6分、1寸等。
ppr有管材和管件管材根据压强的不同分为热水用和冷水用两种管另有波纤和铝塑的ppr热水管
PPR管各种配件名称（内丝外丝12、34、1寸，管水电的你清楚吗）
PPR有管材和管件，管材根据压强的不同分为热水用和冷水用两种管,另有波纤和铝塑的PPR热水管。
管件有带丝件和不丝件
不带丝件有：直接管件、弯头管件、三通管件、四通管件、过桥、堵、活接、快接等
管件
管件一、管件材料特性（一）管件种类1、弯头，包括热压弯头、推制弯头、焊制弯头、模锻弯头、冷压弯头等。
2、三通，包括锻制三通、锻焊三通、各种加强型式的焊制三通、球形锻焊三通、热压三通、冷挤压三通、接管座等。
3、异径管，包括锻制异径管、钢管模压异径管、钢板焊制异径管等。
4、封(堵)头，包括椭球形封头、球形封头、锥形封头、对焊堵头、平焊堵头、带加强筋焊制堵头等。
5、法兰：平焊法兰、对焊凹凸法兰等（如下图）结构图：法兰剖面图密封面参数法兰结构图平焊法兰平焊法兰对焊法兰承插焊法兰螺纹法兰法兰盖对焊环松套法兰平焊环松套法兰环槽面法兰及法兰盖大直径平板法兰(600-4800mm)大直径高颈法兰(600-4000mm)八字盲板实物图：平焊法兰平焊法兰对焊法兰螺纹法兰承插焊法兰法兰盖对焊环松套法兰平焊环松套法兰八字盲板（二）管件的作用1、三通：主要用于电站汽水管道主管和支管的连接件，起分流连接作用。
2、弯头：用于电站管道、核电、石化、天然气、热网、冶金等行业的管路连接件，用于输送不同温度、压力的水、汽及其它介质的管路转弯处，产品结构简单、合理、形状准确、介质流通阻力小，是管道的转向连接件。
3、异径管：主要用于口径不同的管道连接，起到异径连接作用。
4、法兰：主要用于连接管路并保持管路密封性能，便于某段管路的更换，便于拆开检查管路情况，便于某段管路的封闭。
（三）管件基本生产流程选材—截料—制作（包括压制、推制、焊制、冷拔等等）—热处理—硬度检测—外型处理—产品检验（包括光谱检验、探伤、超声波检验、磁粉检验等等）。
（四）管件市场分析目前，从电站管件行业的市场行情看，四大管道的材料主要来源于进口，主要进口制造商为德国的曼内斯曼公司和EEC公司，美国的威曼²高登公司，日本的住友公司。
电站用四大管道高压管件主要生产企业有北京的富通，天津的金鼎，阜新电力修造厂和后发展起来的河北宏润重工集团有限公司沈阳东管电力科技集团有限公司等厂家。
不锈钢管件规格型号图片表
150
φ159
45度等径弯头(对接焊)
200
φ219
45度等径弯头(对接焊)
250
φ273
45度等径弯头(对接焊)
300
φ323.9
等径三通(承插焊)
15
φ16
等径三通(承插焊)
20
φ22
等径三通(承插焊)
25
φ26
等径三通(承插焊)
32
φ35
等径三通(承插焊)
40
φ40
等径三通(承插焊) 等径三通(承插焊) 等径三通(承插焊) 等径三通(承插焊) 等径三通(承插焊) 等径三通(承插焊) 等径三通(承插焊) 等径三通(对接焊) 等径三通(对接焊) 等径三通(对接焊) 等径三通(对接焊) 等径三通(对接焊) 异径中小三通(承插焊) 异径中小三通(承插焊) 异径中小三通(承插焊) 异径中小三通(承插焊) 异径中小三通(承插焊) 异径中小三通(承插焊) 异径中小三通(承插焊) 异径中小三通(承插焊) 异径中小三通(承插焊) 异径中小三通(承插焊) 异径中小三通(承插焊) 异径中小三通(承插焊) 异径中小三通(承插焊) 异径中小三通(承插焊) 异径中小三通(承插焊) 异径中小三通(承插焊) 异径中小三通(承插焊) 异径中小三通(承插焊) 异径中小三通(承插焊) 异径中小三通(承插焊) 异径中小三通(承插焊) 异径中小三通(承插焊) 异径中小三通(承插焊) 异径中小三通(承插焊) 异径中小三通(承插焊) 异径中小三通(承插焊) 异径中小三通(承插焊) 异径中小三通(承插焊) 异径中小三通(承插焊) 异径中小三通(承插焊) 异径中小三通(承插焊) 异径中小三通(承插焊)
45度等径弯头(承插焊)
65
φ63.5
45度等径弯头(承插焊)
