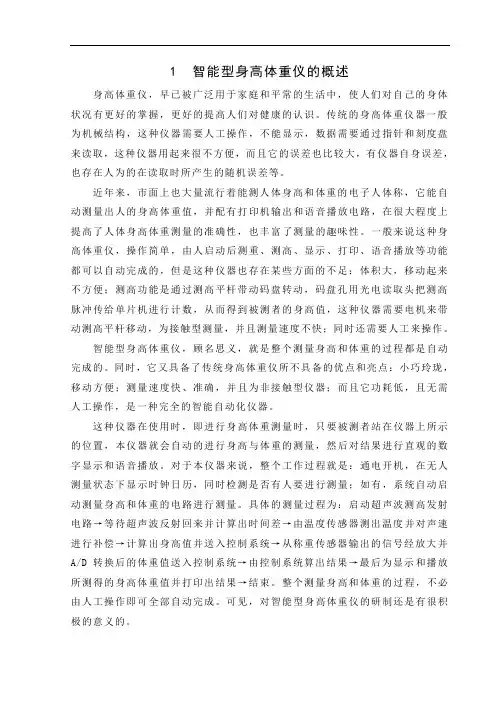

毕业设计(论文)-智能型身高体重仪的研制
1 智能型身高体重仪的概述身高体重仪，早已被广泛用于家庭和平常的生活中，使人们对自己的身体状况有更好的掌握，更好的提高人们对健康的认识。
传统的身高体重仪器一般为机械结构，这种仪器需要人工操作，不能显示，数据需要通过指针和刻度盘来读取，这种仪器用起来很不方便，而且它的误差也比较大，有仪器自身误差，也存在人为的在读取时所产生的随机误差等。
近年来，市面上也大量流行着能测人体身高和体重的电子人体称，它能自动测量出人的身高体重值，并配有打印机输出和语音播放电路，在很大程度上提高了人体身高体重测量的准确性，也丰富了测量的趣味性。
一般来说这种身高体重仪，操作简单，由人启动后测重、测高、显示、打印、语音播放等功能都可以自动完成的，但是这种仪器也存在某些方面的不足：体积大，移动起来不方便；测高功能是通过测高平杆带动码盘转动，码盘孔用光电读取头把测高脉冲传给单片机进行计数，从而得到被测者的身高值，这种仪器需要电机来带动测高平杆移动，为接触型测量，并且测量速度不快；同时还需要人工来操作。
智能型身高体重仪，顾名思义，就是整个测量身高和体重的过程都是自动完成的。
同时，它又具备了传统身高体重仪所不具备的优点和亮点：小巧玲珑，移动方便；测量速度快、准确，并且为非接触型仪器；而且它功耗低，且无需人工操作，是一种完全的智能自动化仪器。
这种仪器在使用时，即进行身高体重测量时，只要被测者站在仪器上所示的位置，本仪器就会自动的进行身高与体重的测量，然后对结果进行直观的数字显示和语音播放。
对于本仪器来说，整个工作过程就是：通电开机，在无人测量状态下显示时钟日历，同时检测是否有人要进行测量；如有，系统自动启动测量身高和体重的电路进行测量。
具体的测量过程为：启动超声波测高发射电路→等待超声波反射回来并计算出时间差→由温度传感器测出温度并对声速进行补偿→计算出身高值并送入控制系统→从称重传感器输出的信号经放大并A/D转换后的体重值送入控制系统→由控制系统算出结果→最后为显示和播放所测得的身高体重值并打印出结果→结束。
毕业设计论文—电子体重秤测试系统设计与实现-精品
南阳理工学院本科生毕业设计（论文）学院（系）：机电工程系专业：测控技术与仪器南阳理工学院本科生毕业设计（论文）电子体重秤测试系统设计与实现Design and Implementation of Electronic Weighing Scale System总计：24 页表格：3 个插图：17 幅南阳理工学院本科毕业设计（论文）电子体重秤测试系统设计与实现Design and Implementation of Electronic Weighing Scale TestSystem学院（系）：机电工程系专业：测控技术与仪器学生姓名：马凡迪学号：29107059指导教师（职称）：任立民（讲师）评阅教师：何一文完成日期：2011年5月15日南阳理工学院Nanyang Institute of Technology电子体重秤测试系统设计与实现测控技术与仪器专业马凡迪[摘要]分析了电子体重秤的现状，提出了一种简单电子体重秤的设计方案。
本课题设计了以单片机为核心的智能人体电子秤，详述了该系统硬件和软件的设计方法。
该系统集称重和显示体重指数于一体，以STC12单片机为主控芯片，选用应变式传感器，外围附以称重电路、显示电路、按键电路。
制作了实物体重秤，实现了自动称重系统的功能。
[关键词]应变式传感器；STC12单片机；体重指数计算Design and Implementation of Electronic Weighing Scale System Measurement and Control Technology and Instruments Major MA Fan-di Abstract: The current situation of electronic weighing scale is analyzed in this paper, while one simple electronic weighing scale design plan is put forward. The intelligent human electronic scale is designed with the core of SCM, hardware and software of the system are also elaborated. This system gathers weighing and showing body mass index and is mainly controlled by STC12 single chip, the periphery is consists of strain gauge sensor with weighing circuit, display circuit, buttons circuit. The object weighing scale is made and the function of auto weighing system is achieved.Key words: strain gauge sensor; stc12 single chip; body mass index目录1 绪论 (1)1.1 课题背景及意义 (1)1.2 单片机在体重秤上的应用 (1)2 电子体重秤的设计思路 (2)2.1 电子体重秤的原理 (2)2.2 电子体重秤的基本结构 (2)2.2.1 承重、传力复位系统 (2)2.2.2 称重传感器 (2)2.2.3 测量显示、数据显示装置 (3)2.3 电子秤的计量性能 (3)3 系统设计方案论证与选型 (3)3.1 控制器 (4)3.2 数据采集部分 (4)3.2.1 传感器的选择 (4)3.2.2传感器技术指标 (6)3.2.3 放大电路模块 (6)3.2.4 A/D转换器的选择 (7)3.3 显示电路部分 (7)3.4 STC12C5A60S2的最小系统电路 (8)3.4.1 单片机芯片STC12管脚图 (9)3.4.2单片机的基本连接电路 (9)3.5 键盘电路 (10)4 电子体重秤实物的设计与制作 (10)4.1实物的设计 (10)4.2 实物加工图纸 (11)4.2.1体重秤垫块 (11)4.2.2 体重秤踏板 (11)4.2.3体重秤底座 (12)5 系统软件设计 (12)5.1 初始化及主程序模块 (12)5.2 按键模块 (13)5.3 显示模块 (13)5.4 AD转换模块 (14)6 软硬件的调试 (14)6.1 软件部分 (14)6.2 硬件部分 (15)结束语 (16)参考文献 (17)附录 (18)致谢 (22)1 绪论1.1 课题背景及意义质量是测量领域中的一个重要参数，称重技术自古以来就被人们所重视。
数字电子秤设计毕业论文
数字电子秤设计数字电子秤设计摘要本文主要介绍了数字电子秤的硬件电路结构及其中的原理，所设计的电子秤具有基本称重、键盘输入、计算价格、显示、超重报警功能。
电子秤的测量范围为0-10Kg，测量精度达到 1g，有高精度，低成本的特征。
首先用传感器把重量转换成电压信号，再将电压信号放大输入A/D转换，利用A/D转换工具将模拟信号转化为数字信号，得到的数字信号传送至单片机，通过程序对信号进行处理，实现称重功能，然后将重量与键盘输入单价相乘计算出总价，并将重量和价格用LED显示出来。
关键词电子秤；称重传感器；单片机ELECTRON IC SCALE DESIGNABSTRACTThis paper mainly introduces the structure of a digital electronic scale’s the hardware circuit and its principle. The functions of a digital electronic scale are weighing, keyboard input, price calculation, display, overweight alarm. Electronic Scale is of the 0-10 Kg measurement range, 1 g measurement accuracy ,a high-precision, low-cost, portable features. Firstly, it uses weighing sensors to convert the weight signal to voltage signal, then amplifys voltage signal, input it to A / D converter; secondly A / D converter converts analog signals to digital signals, the digital signal will be sent to the microcontroller, through the process of Signal processing, the weight and price will be displayed on LED.KEY WORDS digital ；electronic scale; weighing sensor; MCU目录中文摘要 (I)英文摘要 (II)前言 (1)1. 绪论 (2)1.1研究本文的意义 (2)1.2 数字电子秤的工作原理 (2)1.3 数字电子秤性能及技术要求 (2)2. 硬件设计 (3)2.1 传感器模块 (3)2.2 A/D转换模块 (3)2.2.1 AD7705的结构 (4)2.2.3 AD7705 各引脚功能 (5)2.3 单片机模块 (6)2.4 键盘显示模块 (7)2.4.1 键盘键的功能 (7)2.4.2 键盘和显示电路 (8)2.5 过量程报警模块 (9)3. 数字电子秤软件设计 (9)3.1 系统软件设计 (10)3.2 键盘软件设计 (10)3.2.1 键盘扫描 (10)3.2.2 数字显示 (11)3.3 A/D转换程序 (11)3.4 数据处理程序 (12)3.4.1 重量转化 (12)3.4.2 价格计算 (13)4.结论 (13)参考文献 (14)附录一： (15)附录二： (19)致谢 (20)前言电子称重技术是现代称重计量和控制系统工程的重要基础之一，电子衡器经过40年的不断改进和完善，从60年代的机电结合型发展到现在的全电子型和数字化智能型。
模拟、数字毕业设计论文
电子称设计摘要电子称是将检测与转换技术、计算机技术、信息处理、数字技术等技术综合一体的现代新型称重仪器。
它与我们日常生活精密结合成为一种方便、快捷、称量精确的工具，广泛用于工厂、商业生产、超市、商场等公共场所的信息显示和重量计算。
电子称主要以单片机作为中心控制单元，通过称重传感器进行模数转换单元，在配以键盘、显示器。
该电子称不但计量准确、快速方便、更重要的自动称重，使用非常简单，对人们的生活影响越来越大。
关键词电子称；电阻应变式传感器；放大器；显示器；1.电子称的性能及技术要求：1)电子称具有清零、去皮、分度数设定、最大称重设定等功能。
2)最大称重5kg.3)采用16*2 lcm显示器。
4)有自动计算价格的功能（键盘输入）5)使用电阻应变片电桥采样输入。
2.电子称的组成框图：→→→←3.本设计选择的传感器是电阻应变式传感器，型号是SP20C-G501。
单片机是51系列的，型号是AT89S52。
4.各部分的工作原理:根据电子称的性能和技术要求，选择A T89S52单片机为核心，组成称量系统。
系统主要有AT89S52单片机、A∕D转换器、键盘∕显示电路、传感器、放大器等组成。
当物体在秤盘上时，秤盘下的电阻应变式传感器产生一电信号，信号的强弱随物体重量的大小而变，该电信号经放大电路放大后送入A∕D变换芯片进行模数转换，转换后的数字量与物体成正比在进入AT89S52单片机进行处理，A T89S52单片机产生一组满足显示要求的数据送至显示电路显示出实际重量。
另一方面，单价通过键盘扫描电路输入AT89S52单片机，经过数据处理，送至显示电路显示出物体单价，物种与单价通过运算算出总价也在显示电路上显示出来。
5．单片机、传感器、放大电路的选择:1)单片机的选择：a.本系统基于51系列单片机来实现，因为系统需要控制液晶显示和键盘。
不需要大规模可编程逻辑器件来实现。
b.另外系统没有别的高标准的要求我们最终选择了AT89S52通用的比较普通单片机来实现系统设计。
电子秤的设计 毕业论文
届毕业设计(论文)题目: 电子秤的设计学院:电子与信息工程学院专业: 电子信息工程学号:姓名:指导老师:起讫日期:2014 年 06 月电子秤的设计摘要智能电子秤是日常生活中经常使用的一种测重装置,它采用了电子技术、传感器技术等，测量的误差小，可以将“精确、快速、自动”的要求很好的满足。
现实生活中，在学校、市场、工厂、医院等地方都得到了广泛的推广和应用。
本设计主要以单片机为中心模块,针对电子秤的自动称重、自动处理数据、自动显示来进行设计。
本系统中的数据采集模块主要负责将压力这个非电量转化为电量；信号处理模块主要负责对信号的放大和模/数转换；单片机控制模块主要负责数据的进一步处理、控制端口的输出等；显示模块主要负责显示重量、单价、总价；程序设计方面采用的模块化的设计思想。
通过对这些模块的方案选择以及硬件设计，详细的介绍了本系统是如何进行数据采集、数据处理以及显示的。
关键词：电子秤变阻式压力传感器单片机 A/D转换器The design of electronic scalesAbstractIntelligent electronic scale is one of the weighing device that we are frequently used in daily life, which uses electronic technology, sensor technology with a small measurement error. And it can be nice to meet therequirements--"precisely, quickly and automatically". In real life, it has been widely promoted and applied in schools, markets, factories, hospitals and other places.The system usesthe single-chip as central module,being designedfor automatically scales for weighing, automatic data processing, automatic display.Data acquisition module is mainly responsible for the pressure of the non-power into electricity;The signal processing module is mainly responsible for signal amplification and A / D converter ;SCM control module is mainly responsible for the further processing of data, the control output port, etc.;The display module is mainly responsible for displaying the weight, unit price, total price; modular design concept adopted in the design process.Through selecting the scheme of these modules and designinghardware, describes in detail how the system for data acquisition, data processing and display.Key Words：Electronic scales; variable resistance type pressure sensor; microcontroller; A/D converter目录摘要ⅠAbstractⅡ第一章绪论11.1引言11.2 国内外的发展现状11.3 研究的目的和意义11.4 总体设计思路21.5 论文结构2第二章系统方案设计32.1系统整体设计方案比较32.2 系统各模块电路设计方案比较42.2.1 单片机处理模块42.2.2 数据采集模块52.2.3 信号处理模块62.2.4 显示模块72.2.5 按键电路72.3 具体实施方案简介8第三章系统硬件设计93.1 基于STC89C52的单片机控制模块93.1.1 STC89C52简介93.1.2 STC89C52引脚说明93.1.3 STC89C52具体电路设计103.2 数据采集模块113.3 信号处理模块123.3.1 HX711简介123.3.2 HX711引脚图133.3.3 信号处理模块电路设计143.4 显示模块143.4.1 LCD1602简介143.4.2 LCD1602引脚图153.4.3 显示模块电路设计153.5 按键电路163.5.1 4*4按键简介163.5.2 按键电路设计173.6 报警模块173.6.1 报警模块介绍173.6.2报警模块电路设计173.7 总结18第四章系统软件设计194.1 软件开发环境194.2 系统软件设计流程图194.2.1 主程序设计流程图194.2.2 系统显示部分流程图204.2.3 信号处理模块流程图214.3 总结22第五章系统仿真及硬件调试235.1系统仿真235.1.1系统仿真图235.1.2 系统仿真结果235.1.3 系统仿真误差分析255.2 系统整体调试255.2.1 系统实物调试结果图255.2.2 系统实物调试误差分析：27总结28参考文献29致谢30附录31第一章绪论1.1引言电子秤是日常生活当中经常会用到的一款衡器装置，它不仅体积小、读数方便，而且精确度高，操作十分简单方便。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
本科毕业设计题目（中文）：体重及超声波远距测高仪-----体重检测（英文）：Weight and ultrasonic distance altimeter-----weight detection姓名学号院（系）工程与设计学院专业、年级毕业设计（论文）原创性声明和使用授权说明原创性声明本人郑重承诺：所呈交的毕业设计（论文），是我个人在指导教师的指导下进行的研究工作及取得的成果。
尽我所知，除文中特别加以标注和致谢的地方外，不包含其他人或组织已经发表或公布过的研究成果，也不包含我为获得及其它教育机构的学位或学历而使用过的材料。
对本研究提供过帮助和做出过贡献的个人或集体，均已在文中作了明确的说明并表示了谢意。
作者签名：日期：指导教师签名：日期：使用授权说明本人完全了解大学关于收集、保存、使用毕业设计（论文）的规定，即：按照学校要求提交毕业设计（论文）的印刷本和电子版本；学校有权保存毕业设计（论文）的印刷本和电子版，并提供目录检索与阅览服务；学校可以采用影印、缩印、数字化或其它复制手段保存论文；在不以赢利为目的前提下，学校可以公布论文的部分或全部内容。
作者签名：日期：学位论文原创性声明本人郑重声明：所呈交的论文是本人在导师的指导下独立进行研究所取得的研究成果。
除了文中特别加以标注引用的内容外，本论文不包含任何其他个人或集体已经发表或撰写的成果作品。
对本文的研究做出重要贡献的个人和集体，均已在文中以明确方式标明。
本人完全意识到本声明的法律后果由本人承担。
作者签名：日期：年月日学位论文版权使用授权书本学位论文作者完全了解学校有关保留、使用学位论文的规定，同意学校保留并向国家有关部门或机构送交论文的复印件和电子版，允许论文被查阅和借阅。
本人授权大学可以将本学位论文的全部或部分内容编入有关数据库进行检索，可以采用影印、缩印或扫描等复制手段保存和汇编本学位论文。
涉密论文按学校规定处理。
作者签名：日期：年月日导师签名：日期：年月日注意事项1.设计（论文）的内容包括：1）封面（按教务处制定的标准封面格式制作）2）原创性声明3）中文摘要（300字左右）、关键词4）外文摘要、关键词5）目次页（附件不统一编入）6）论文主体部分：引言（或绪论）、正文、结论7）参考文献8）致谢9）附录（对论文支持必要时）2.论文字数要求：理工类设计（论文）正文字数不少于1万字（不包括图纸、程序清单等），文科类论文正文字数不少于1.2万字。
3.附件包括：任务书、开题报告、外文译文、译文原文（复印件）。
4.文字、图表要求：1）文字通顺，语言流畅，书写字迹工整，打印字体及大小符合要求，无错别字，不准请他人代写2）工程设计类题目的图纸，要求部分用尺规绘制，部分用计算机绘制，所有图纸应符合国家技术标准规范。
图表整洁，布局合理，文字注释必须使用工程字书写，不准用徒手画3）毕业论文须用A4单面打印，论文50页以上的双面打印4）图表应绘制于无格子的页面上5）软件工程类课题应有程序清单，并提供电子文档5.装订顺序1）设计（论文）2）附件：按照任务书、开题报告、外文译文、译文原文（复印件）次序装订教研室（或答辩小组）及教学系意见本科毕业设计任务书湖南师范大学工程与设计学院指导教师指导毕业设计情况登记表湖南师范大学本科毕业设计评审表优秀，80—89分记为良好，70—79分记为中等，60—69分记为及格，60分以下记为不及格。
若译文成绩为零，则不计总成绩，评定等级记为不及格。
湖南师范大学本科毕业设计答辩记录表目录摘要 (1)Abstract (2)1 引言 (3)1.1 选题背景及目的 (3)1.2 总体方案设计与论证 (4)1.2.1 设计任务 (4)1.2.2 设计内容 (4)1.2.3 方案论证与选择 (4)2 硬件电路设计 (6)2.1 主控电路 (6)2.2 超声波测高模块电路 (7)2.2.1 超声波传感器及其测高原理 (7)2.2.2 超声波传感器电气参数及其时序图 (8)2.3 压力传感器称重模块 (10)2.3.1 压力传感器 (10)2.3.2 称重AD转换芯片 (11)2.3.3 称重部分AD转换基本原理 (13)2.3.4 称重传感器重量标定 (15)2.4 LCD1602液晶显示模块 (16)2.4.1 LCD1602介绍 (16)2.4.2 LCD1602主要技术参数及其时序图 (17)3 系统软件设计 (19)3.1 单片机初始化程序设计 (19)3.2 超声波测高模块程序设计 (19)3.3 测体重程序设计 (21)3.4 液晶显示模块程序设计 (21)结论 (23)参考文献 (24)附录 (25)致谢 (20)体重及超声波远距离测高仪-----体重检测专业：电子信息工程年级：2010级姓名：陈练摘要在如今体检过程中，身高和体重是必要的测量部分。
传统的测量方法是通过压降式的测高和秤盘称重读数，与传统测量方法相比，本设计采用超声波非接触式的测高，并由液晶直接显示即时的身高和体重数据。
这就使得该设计具有实时性，能很快捷的得出身高体重值，给体检过程带来很大方便。
本设计是基于单片机STC89C52的测量系统，包括测高和称重两个模块。
其中测量身高量程为2m，称重量程为200kg，能实现绝大多数测量要求。
测高部分采用超声波测距原理测量，称重部分用称重传感器连接专用称重AD-HX711测量重量，由液晶1602显示数字数据，实现了智能化测量，使本设计具有实用价值。
关键词：STC89C52 超声波测高 HX711 液晶1602In the examination process, measurement part is necessary for height and weight. The traditional measurement method is the pressure drop through the way of height, weighting scale reading way, compared with the traditional measurement method, the design uses the non-contact height ultrasonic, displaying real-time height-weight data by the liquid crystal. It makes the design has the advantages of real-time, can quickly get height and weight values, which brings great convenience for the examination process.The design of measurement system is based on STC89C52 microcontroller, including the height and weight of two modules. The measurement of the height range for 2m, weighing range for 200kg, to achieve the most measurement requirements. Measurement of ultrasonic ranging principle using altimetry, weighing sensor connected weighing AD-HX711 measurement by weight, LCD-1602 display digital data, and realize intelligent measurement, the design has practical value.Keywords:STC89C52 ultrasonic altimete r HX711 LCD-16021.1 选题背景及目的随着社会的发展，人们生活水平不断提升，与身体状况相关的方面越来越得到人们的关注。
而身高与体重的变化则是身体状况最为直接的表现，因此身高体重便成为必要的测量内容。
身高体重测量仪现以不止用于医疗、体检部门，而是可以广泛应用于大众的仪器，因此身高体重测量仪的研究和设计有非常广阔的前景。
本设计的身高体重一体化测量仪可以同时测量身高和体重数据，并实时的在屏幕上显示，大大提高了使用效率。
本设计的仪器系统功耗低，运行情况良好而可靠，能利用最少的资源进行高精度的测量，信息性能可靠，操作便利，可以方便的获取结果，在实际的使用中获得了理想的效果，有重要的研究意义。
身高的测量使用非接触式的超声波来完成。
超声波指向性强,能量消耗缓慢,在介质中传播的距离较远,因此超声波经常用于障碍物的距离测量。
由于超声波可做到无接触检测距离,这一特性用在人体或其它物体高度的测量上会变得非常方便。
而且超声波传感器具有结构简单、体积小、信号处理可靠等特点。
因此本设计也是利用超声波来测量高度。
体重的测量采用应变式压力传感器做成电子称来测量重量。
和传统秤相比较，电子秤利用新型传感器、高精度AD转换器件、单片机设计实现，具有精度高、功能强等特点，因此电子称逐渐取代传统型的机械杠杆测量秤，成为测量领域的主流产品[1]。
本课题设计的电子秤具有基本称重、显示功能。
该电子秤的测量范围为0-200Kg，测量精度达到1kg，有高精度，低成本，易携带的特点。
1.2 总体方案设计与论证1.2.1 设计任务（1）题目：数字身高体重测量仪（2）测量要求：超声波测高精度±1cm，测量范围2cm-4m称重精度1kg，测量范围1kg-200kg要求测量准确，能同时在显示屏上显示出来。
1.2.2 设计内容外围设备：（1）51单片机最小系统开发板（2）STC89C52主芯片（3）超声波测距模块（4）压力传感器称重模块（5）AD转换模块（6）1602液晶显示模块1.2.3 方案论证与选择方案一：采用FPGA控制，超声波测距，电容式传感器称重，数码管显示数值。
方案二：采用51单片机控制，超声波测距，应变式传感器称重，1602液晶显示数值。
以上两个方案主要是控制芯片，称重传感器和显示设备的选择问题。
现就各个选择做以下论证。
FPGA功能强大，端口多，适于多从控制，但数据处理较复杂，且价格昂贵；51单片机设计简单，易于控制，价格便宜，且能完成要求的所有工作，因此选择51单片机控制。
电容式传感器耗电量少,造价低,但准确度只有1/200~1/500；电阻应变式传感器的称量范围为300g至数千kg,计量准确度达1/1000~1/10000,结构较简单,可靠性较好，因此选择电阻应变式传感器，且采用全桥式等臂电桥电路。
