开关柜的机械和电气联锁培训资料全
开关柜的机械及电气联锁培训资料
3
调试电气联锁
在安装完成后，需要对电气联锁进行调试，以 确保其正常工作。
机械及电气联锁联合安装与调试
协调位置
01
在联合安装机械及电气联锁时，需要注意协调两者的位置关系
，确保不会出现干涉或碰撞的情况。
连接信号
02
在调试过程中，需要将机械及电气联锁的信号进行连接，以确
3
机械联锁操作完成后，必须及时清理现场，确 保不会留下任何可能导致事故的物品或隐患。
电气联锁的安全操作规范
01
在进行电气联锁操作前，必须确保已经正确地连接所有电气线路，并且检查所 有电源开关、接线端子等部件是否正常工作。
02
电气联锁操作时，严禁未经授权或未经培训的人员进行，必须由专业人员进行 操作。
易于操作，缺点是不易实现复杂Fra bibliotek功能。02 03
电气联锁
电气联锁是一种通过电磁线圈、触点等电气部件实现联锁的方式，其 优点是可实现复杂的功能、操作方便，缺点是易受环境影响，可能出 现误操作。
机械电气联锁
机械电气联锁是一种结合了机械联锁和电气联锁优点的联锁方式，既 具有机械联锁的可靠性，又可实现电气联锁的复杂功能。
《开关柜的机械及电气联锁培训资 料》
xx年xx月xx日
目 录
• 开关柜的机械联锁基础知识 • 开关柜的电气联锁基础知识 • 开关柜机械及电气联锁的维护与保养 • 开关柜机械及电气联锁故障排查及处理 • 开关柜机械及电气联锁的安装与调试 • 开关柜机械及电气联锁的安全操作规范
01
开关柜的机械联锁基础知识
保两者之间的信号传递正常。
综合调试

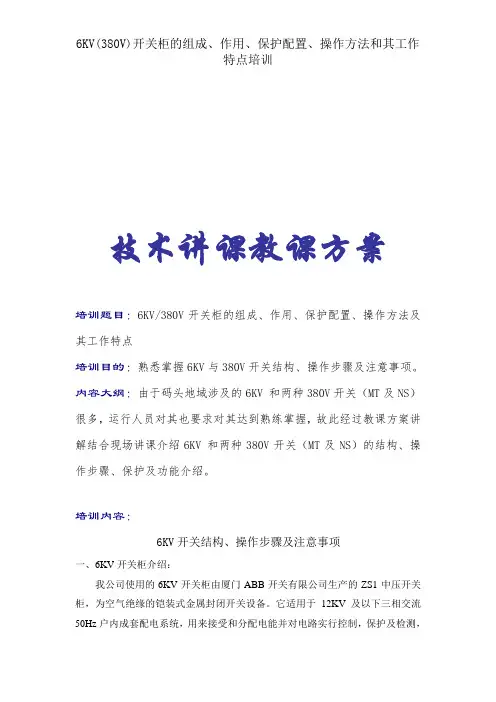

6KV(380V)开关柜的组成、作用、保护配置、操作方法和其工作特点培训
技术讲课教课方案培训题目：6KV/380V开关柜的组成、作用、保护配置、操作方法及其工作特点培训目的：熟悉掌握6KV与380V开关结构、操作步骤及注意事项。
内容大纲：由于码头地域涉及的6KV 和两种380V开关（MT及NS）很多，运行人员对其也要求对其达到熟练掌握，故此经过教课方案讲解结合现场讲课介绍6KV 和两种380V开关（MT及NS）的结构、操作步骤、保护及功能介绍。
培训内容：6KV开关结构、操作步骤及注意事项一、6KV开关柜介绍：我公司使用的6KV开关柜由厦门ABB开关有限公司生产的ZS1中压开关柜，为空气绝缘的铠装式金属封闭开关设备。
它适用于12KV及以下三相交流50Hz户内成套配电系统，用来接受和分配电能并对电路实行控制，保护及检测，其柜体分为四个独立的小室：母线室、断路器室、电缆终端室和低压室，其中三个高压室均设有向上的压力释放板，以保安全。
1.6KV开关柜主要由以下部件组成：VD4真空断路器、避雷器、EK6 接地开关、电流互感器和电压互感器、二次元件。
VD4 真空断路器是ZS1开关柜一次回路中最主要的电器元件。
它是由德国CalorEmagSchaltanlagen AG 公司供应技术及主要部件，在本公司组装与生产的，断路器完好吻合国际标准和国家标准的要求。
VD4 真空断路器可在工作电流范围内频频操作及多次开断短路电流。
机械寿命可高达30000 次，满容量短路电流开断次数可高达100 次。
它合适于重合闸操作，并有极高的操作可靠性。
在正常的工作条件下，断路器在赞同技术参数范围内使用，可保证安全，可靠地运行。
使用过程中仅需少量的打扫、润滑等保护工作。
与VD4 真空断路器配套的操动机构是结构紧凑、性能牢固的平面蜗卷弹簧操动机构．操动机构同时操作三相灭弧室。
蜗卷弹簧可同时配有手动和电动两种储能方式。
操动机构可适用自动吸合闸操作。
平面蜗卷弹簧式操动机构包括带外罩的平面蜗卷弹簧33、储能系统、棘轮、操动机构和传力至各相断路器的连杆．其他，位于断路器外壳前面还装有诸如储能电动机、脱扣器、辅助开关、控制设备和仪表等辅助部件。
成套电气高低压开关柜知识培训1[1]
![成套电气高低压开关柜知识培训1[1]](https://img.taocdn.com/s3/m/5435ff6fb9f3f90f76c61bea.png)
开断次数、额定短路关合电流、额定短路电流持续时间； 二次参数：控制和储能电压、过流脱扣线圈数量、防跳、闭锁
线圈、断路器内部二次原理图； 其他参数：型号、安装方式、外形尺寸、安装尺寸、机械寿命
成套电气高低压开关柜知识培训1[1]
6.额定峰值耐受电流（动稳定） 在规定使用和性能条件下，开关设备在合闸位置能够承载的额 定短时耐受电流第一个大半波的电流峰值。 50kA、 63kA 、 80kA 、 100kA 、 130kA 。
额定峰值耐受电流一般取额定短时耐受电流的2.55倍。
7.额定短路持续时间 开关设备在合闸位置能承载额定短时耐受电流的时间间隔。 0.5S，1S， 2S ，3S，4S。
成套电气高低压开关柜知识培训1[1]
2.按结构特征分 a.固定式
SF6负荷开关、真空负荷开关、压气负荷开关等均采用固 定安装方式。特点：运行可靠，维修不方便。 b.移开式
断路器手车、PT手车、计量手车、隔离手车等均采用移 开安装方式。特点：检修方便，梅花触头容易发生故障。 3.按使用场所分 a. 户内
IP3X：能阻挡直径或厚度大于2.5mm工具、金属丝进入柜内。 3.YBM(P)29-12/0.4箱变外壳防护等级IP23 。
IP23：能阻挡手指或直径大于12.5mm物体和在淋水条件下水进 入柜内。 4.MNS低压抽出式开关柜外壳防护等级最高可达IP54 。 IP54：能阻挡灰尘和在溅水条件下水进入柜内。
成套电气高低压开关柜 知识培训1
2020/11/8
成套电气高低压开关柜知识培训1[1]
培训内容
一、基础知识 二、中压元件 三、一次系统
成套电气高低压开关柜知识培训1[1]
35KV开关柜五防联锁培训-文档资料
9.母线带电时，隔离手车或计量手车不能拉出或推进。
10.电缆室母线带电时，接地开关不能进行操作。
谢
谢 !
2）防止带负荷分合上下隔离开关或带负荷推入 拉出断路器手车。 采用机械联锁进行强制性联锁。这一要求的原 因是隔离开关和手车动静触头之间不具备分断 和关合正常负荷电流的能力。万一误操作，会 烧毁隔离开关和手车动静触头，事故还可能进 一步扩大。KYN61-40.5开关柜也如此 ，通过 断路器联锁装配里的合闸联锁板 (8ZD.362.178.1)与丝杠联锁，实现此功能。
5）防止人误入带电间隔。
KYN61实现防止误入带电间隔示意
二、联锁的实现方式
机械联锁、机械程序锁 、电磁锁 、带电显示装置
1）机械联锁： 优点：可靠性高 缺点：零部件结构复杂，对加工工艺要求较高 ， 有些情况下很难实现。
2）机械程序锁 优点：结构非常简单 ，很容易实现。 缺点：但由于存在万能钥匙，很难完全避免操作人 员误操作。而且，这一方式无法适应无人值守变电 站的要求。
3）电磁锁 优点：机械联锁、机械程序锁 都无法实现的情 况下可考虑。 缺点：由于电磁锁、分压瓷瓶（传感器）和导线 均有损坏的可能，还需外部电源供电，可靠性 差 。
4）带电显示装置 只能算是提示性措施，毫无可靠性可言，一般不 推荐使用 。
三、五防联锁在高压柜中的实现
1.当接地开关及断路器在分闸位置时，手车可以从 “试验位置”移至“工作位置”；而接地开关在合闸 位置时，手车不能从“试验位置”移至“工作位置”。 2.只有手车处于“试验位置”或“拖出柜外检修位置” 时，接地开关才能操作。 3.断路器只有在断路器手车已正确处于“试验位置” 或“工作位置”时，才能合闸操作。
成套电力设备基础知识培训资料
高压开关柜基础知识第一章高压开关柜概述 (2)第二章高压开关柜组成及分类 (3)第三章常见高压开关柜产品 (5)第四章总体质量要求 (21)第五章包装运输保管及开箱验收要求 (23)第六章常见故障缺陷及处理方法 (23)第七章高压开关柜订货须知 (24)第一章高压开关柜概述一、基本概念1.开关柜（又称成套开关或成套配电装置）：它是以断路器为主的电气设备；是指生产厂家根据电气一次主接线图的要求，将有关的高低压电器（包括控制电器、保护电器、测量电器）以及母线、载流导体、绝缘子等装配在封闭的或敞开的金属柜体内，作为电力系统中接受和分配电能的装置。
2.高压开关设备：主要用于发电、输电、配电和电能转换的高压开关以及和控制、测量、保护装置、电气联结（母线）、外壳、支持件等组成的总称。
3.开关柜防护要求中的“五防”：防止误分误合断路器、防止带电分合隔离开关、防止带电合接地开关、防止带接地分合断路器、防止误入带电间隔。
4.母排位置相序对应关系：防止外部物体侵入内部设备的保护程度。
二、开关柜的主要特点：1.有一、二次方案,这是开关柜具体的功能标志,包括电能汇集、分配、计量和保护功能电气线路。
一个开关柜有一个确定的主回路(一次回路)方案和一个辅助回路(二次回路)方案，当一个开关柜的主方案不能实现时可以用几个单元方案来组合而成。
2.开关柜具有一定的操作程序及机械或电气联锁机构，实践证明: 无“五防”功能或“五防功能不全”是造成电力事故的主要原因。
3.具有接地的金属外壳，其外壳有支承和防护作用.因此要求它应具有足够的机械强度和刚度，保证装置的稳固性,当柜内产生故障时,不会出现变形,折断等外部效应。
同时也可以防止人体接近带电部分和触及运动部件，防止外界因素对内部设施的影响;以及防止设备受到意外的冲击。
4.具有抑制内部故障的功能，“内部故障”是指开关柜内部电弧短路引起的故障，一旦发生内部故障要求把电弧故障限制在隔室以内。
三、高压开关柜正常使用条件:1.环境温度:周围空气温度不超过40℃(上限)，一般地区为-5℃(下限)，严寒地区可以为-15℃。
低压配电柜培训资料~!
低压主要元件介绍断路器与开关低压中常用的可分为：万能式断路器；塑壳式断路器；微型断路器；刀熔开关；隔离刀开关；负荷开关；限位开关等等1,万能式断路器功能强大、保护灵敏、实用寿命长，具有过流；过压；欠压；通讯的功能，万能式断路器是一种智能化控制性断路器。
一般应用于电流较大需求保护要求高的场所，如低压进线总开关；电流大的电机等场合。
万能式断路器最小额定电流（最小万能式断路器最高带负载电流）为630A；最大额定电流为6300A 。
RMW1-800A 上海人民电器厂万能断路器施耐德万能式断路器MT06N1 3P固定式正泰万能式断路器DW17-1000A具有短路保护；短路分断；限流分断；远程脱扣；漏电保护。
一般应用于电机的分断控制及照明、动力的分支控制或电流大的场合（最大800A）。
NS400N-3P 施耐德断路器三菱断路器NF-125-3P断路器正泰断路器NM8-100 NM8-250 NM8-630 NM8-1250具有隔离；漏电保护；限流分断；短路保护，适应用于小电流型电机；照明；二次控制回路的控制，最大125ADZ47-63 天正微型断路器C65N-1P/C10A4，刀熔开关具有过流速断；简单的灭弧；过流保护反应灵敏，操作方式有两种一种柜内操作；一种柜外操作，柜外操作相对安全度高。
弊端是刀熔开关的熔芯一经过流保护就不能二次实用，但优点是过流保护反映快，所以现在应用很广泛：过流保护要求高的像低压电容柜；过流保护要求高的电机等。
HR5-3P/100 人民刀熔开关5，隔离刀开关只具有分断、投入设备的功能，没有什么保护功能，有一种是带熔断器组合的具有过流保护功能。
一般应用于已有多级保护的下级设备，像高压电容补偿柜上级已有进线保护柜体，我们的电容进线柜可采用隔离刀开关。
HD、HS刀开关-刀开关-康际刀开关ABB隔离开关熔断器组合QSA-630/3P6，负荷开关负荷开关一般与熔断器组合使用，负荷开关的主要优点是能带负载分合，而保护通过熔断器组合达到过流保护功能。
开关柜的机械及电气联锁培训资料
广泛应用
随着电力系统的不断发展和智能 化电网的建设，开关柜机械及电 气联锁将在未来得到更广泛的应
用。
绿色环保
随着环保意识的不断提高，未来开 关柜机械及电气联锁将更加注重环 保设计，采用更加环保的材料和工 艺。
国际化发展
随着全球化的不断深入，开关柜机 械及电气联锁将逐渐实现国际化发 展，满足不同国家和地区的需求。
开关柜机械及电气联锁的常见故障及处理方法
机械联锁故障
01
02
故障表现：开关柜门无法正常关闭或开启， 机械锁具失效等。
处理方法：检查机械锁具是否松动或损坏 ，更换损坏部件，调整门机构位置。
03
04
电气联锁故障
故障表现：开关柜内电气设备无法正常工 作，电气元件损坏等。
05
06
处理方法：检查电气元件是否损坏，更换 损坏部件，检查线路连接是否正常。
机械式联锁
通过机械结构实现联锁功 能，结构复杂，但可靠性 高，不易受到外界干扰。
光电式联锁
利用光电传感器实现联锁 功能，具有非接触、无磨 损、寿命长等优点，但价 格较高。
电气联锁的结构及工作原理
电气联锁的结构
主要由输入部分、逻辑部分和输出部分组成 。输入部分接收操作信号，逻辑部分根据操 作信号判断设备的运行状态，输出部分根据 逻辑判断结果控制设备的运行。
维护
注意事项
定期对开关柜的机械及电气联锁进行 维护，包括清洁、润滑、紧固等，确 保设备正常运行。
在维护和保养过程中，应注意安全， 遵循相关操作规程，避免造成设备损 坏或人员伤害。
保养
对开关柜进行定期保养，包括更换磨 损件、检查电气连接等，延长设备使 用寿命。
05
开关柜机械及电气联锁的故障 处理与案例分析
配电柜培训资料
配电柜培训资料配电柜是工业生产中必不可少的设备，它起着分配电力、控制电路、保护设备等重要作用。
为了更好地了解和掌握配电柜的使用方法和注意事项，下面将介绍相关的培训资料。
1. 配电柜的基本结构配电柜通常由进线柜、计量柜、分配柜、单相配电箱、三相配电箱等部分组成。
每个部分都有各自的功能和作用，必须正确连接和使用，才能确保电力系统的正常运行。
2. 配电柜的安全操作在使用配电柜时，一定要保证设备处于正常工作状态，避免异物进入设备内部，定期清洁和维护。
操作时要遵循相关操作规程，切勿私自改动接线或调节参数，以免引发安全事故。
3. 配电柜的故障处理当配电柜出现故障时，不能擅自修复，应该及时通知专业维修人员进行处理。
在等待维修的过程中，可以将设备停用，避免进一步损坏或危及人身安全。
4. 配电柜的应用领域配电柜广泛应用于矿山、建筑、工厂、商场等领域，用于为各种设备提供电力支持。
在选择合适的配电柜时，需要根据实际需要确定功率、容量等参数，以免影响正常工作。
5. 配电柜的维护保养定期对配电柜进行维护保养，清洁设备表面、检查接线是否松动、检测电流是否正常等。
保持配电柜周围通风良好，避免积灰或潮湿环境影响设备正常运行。
通过以上介绍，相信大家对配电柜的培训资料有了更深入的了解，希望能够帮助大家提高对电力设备的认识和运用能力，确保工作和生活的安全和稳定。
配电柜作为电力系统中的重要组成部分，必须得到正确使用和维护，才能发挥其最大的作用。
希望大家能够谨记相关内容，避免因操作不慎或忽视安全问题而造成不必要的损失。
愿大家在工作和生活中都能够安全顺利！。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
每一套开关柜除了完善的机械联锁还要有相应的电气联锁相互配合。因为机械联锁不能及远 ，距离太远就会影响灵敏度，这时就需要电气联锁的配合。下面三幅电气原理图是我司C2变配 电所高压进线柜与母联柜之间的电气联锁原理图，其中PDS741A是1、2号进线柜的综保装置， PDS731B是母联柜的综保装置；1QF是一号进线柜断路器，2QF是二号进线柜断路器，3QF是母联 柜断路器。其联锁的原理如下：
Part 2有关机械联锁几个问题的探讨
一、断路器的联锁实现方式
断路器的几种状态及其机械联锁图解
之三：锁位
此状态手车位置不可活 动，柜门不能打开。
断路器备用时，地 合分闸状态，带电 指示灯不亮。
此时机械联锁的状态
断路器工作时，地 刀分闸状态，带电 指示灯闪烁。
Part 2有关机械联锁几个问题的探讨
Part 1概论
高压开关柜的“机械联锁”是确保设备和人身安全、防止误操作的重要措施。《3～35kV交 流金属封闭开关设备》（GB3906—91）中对此作了明确规定，此国家标准把“联锁”描述为： “金属封闭式开关设备应具有：防止带负荷分、合隔离开关（隔离插头）；防止误分、误合断 路器、负荷开关、接触器（允许提示性）；防止接地开关处在闭合位置时关合断路器、负荷开 关等开关；防止再带电时误合接地开关；防止误人带电隔室等功能”，上述五项防止电气误操 作的内容，简称“五防”。“五防”装置一般可分为机械、电气和综合三类，我司高压开关柜 属于综合类。
锁具交换盒
操作顺序（红的“标示”是N电源柜，绿的“标示”是E电源柜，黄的“标示”是出线柜）： 当需要断开出线柜时，先将N电源柜、E电源柜停电，拔出KEY1、KEY2钥匙，然后将钥匙插
入锁具交换盒里，取出KEY3钥匙插入出线柜联锁的钥匙孔，方能操作出线柜。合出线柜的操作 步骤则相反。
Part 3有关电气联锁几个问题的探讨
一般互为备用的两组低压柜与母联之间，都采用 “三合二”的逻辑关系。控制电路相互之间设有电气 联锁，（如图）其中Q1是1#进线断路器，Q2是2#进 线断路器，Q3是母联断路器，2KA、3KA是Q2、Q3的 故障继电器，3KA1是启动继电器。
手动时：万转SA的1、2脚连通。当Q2、Q3合闸， Q1合闸回路A-2、A-3断开，其合闸线圈XF无法得电， Q1不能满足合闸条件；同理，当Q1、Q2或Q1、Q3同 时合闸时，Q2或Q3也同样不能满足合闸条件。使进 线柜与母联满足“三合二”逻辑。
机械联锁是在高压开关柜的操作部位之间用互相制约和联动的机械机构来达到先后动作的闭 锁要求，我司单柜机械联锁在操作过程中无需使用钥匙等辅助操作，可以实现随操作顺序的正 确进行，自动地步步解锁。在发生误操作时，可以实现自动闭锁，阻止误操作的进行。
我司10kV配电设备使用的都是金属封闭式开关设备，包括高压开关柜、高压PT柜、高压计量 柜等。高压开关柜是我们变电运行时频繁操作的设备之一，因此对高压开关柜的“机械联锁” 的认识相当重要。
自动时：万转SA的3、4脚连通。启动继电器3KA1 代替了按钮1SB1的功能，其它动作与手动时一样。
注：本原理图是Q1断路器的控制图，Q2、Q3的 控制图与它一样。
Part 3有关电气联锁几个问题的探讨
二.断路器与隔离开关的联锁实现方式
就我司母联高压开关柜的断 路器与隔离开关而言，其机械联 锁主要作用是：
一.防止带负荷分、合隔离开 关
二.防止误入带电室。 三. 防止误分、误合断路器
操作顺序（红的“标示”是母联柜，绿的“标示”是母联隔离柜）： 当需要断开母联时，先按操作规程断开断路器，然后将手车摇至“实验”位置，拉出联锁
“五防”具体内容： 1.防止带负荷分、合隔离开关。（断路器、负荷开关、接触器合闸状态不能操作隔离开关。） 2.防止误分、误合断路器、负荷开关、接触器。（只有操作指令与操作设备对应才能对被操 作设备操作） 3.防止接地开关处于闭合位置时关合断路器、负荷开关。（只有当接地开关处于分闸状态， 才能合隔离开关或手车才能进至工作位置，才能操作断路器、分荷开关闭合） 4.防止在带电时误合接地开关。（只有在断路器分闸状态，才能操作隔离开关或手车才能从 工作位置退至试验位置，才能合上接地开关） 5.防止误入带电室。（只有隔室不带电时，才能开门进入隔室）
拉环，拔出钥匙；然后将钥匙插入母联隔离柜的联锁装置，将联锁拉环推进去，摇出隔离手车
。操作完毕。合母联柜的操作步骤则相反。完全实现了“防止带负荷分、合隔离开关”
Part 2有关机械联锁几个问题的探讨
二.ATS柜断路器的联锁实现方式
就我司3组ATS高压开关柜的 断路器而言，其机械联锁主要作 用是：
一.防止误入带电室。 二.防止在带电时误合接地开 关。 三.防止误分、误合断路器 四.防止接地开关处在闭合位 置时关合断路械联锁的状态近 图。
Part 2有关机械联锁几个问题的探讨
一、断路器的联锁实现方式
断路器的几种状态及其机械联锁图解 之二：分闸位置
断路器处于分闸状态， 手车位置可活动，地刀 位置可活动。柜门不能 打开。
柜门联锁机构及其近图
此时机械联锁的状态
手柄联锁机构及其近图
此时按钮的状态
在计量柜与母联隔离柜都到位的情况下，合1QF与2QF。这时PDS731B的3-7与3-9处于分断的 状态，其304端子无电源，3QF不满足合闸条件。同理，1QF与3QF合闸时，2QF不满足合闸条件 ；2QF与3QF合闸时，1QF不满足合闸条件。
Part 3有关电气联锁几个问题的探讨
二. 低压柜中两台进线柜与母联之间电气联锁的配合
Part 2有关机械联锁几个问题的探讨
一、断路器的联锁实现方式
就我司单台高压开关柜的断 路器而言，其机械联锁主要作用 是：
一.防止误入带电室。 二.防止在带电时误合接地开 关。 三.防止误分、误合断路器 四.防止接地开关处在闭合位 置时关合断路器。
断路器的几种状态及其机械联锁图解 之一：实验位置
断路器处于分断状态， 手车在 “实验”位置， 地刀在“合闸”位置。 柜门可以打开。
