10KV变配电所供电系统设计要点研究
10KV变配电所供电系统设计要点研究
摘要：文章主要根据笔者在住宅小区用电设计方面的经验与总结，阐述了10kv变配电所的供电规划的基本要求，并结合工程实例，针对住宅小区的10kv变配电所供电设计进行了研究，提出了自己的看法和建议，旨在有效地提升配电所设计的水平及保证小区供配电的安全运行。
关键词：10kv；变配电所；供电线路；节能
中图分类号：te08 文献标识码：a 文章编号：
为提高小区供配电的安全性和稳定性，达到小区用电的要求，本文对其10kv 变配电所的设计要点进行了研究，提出了一套综合设计方案。
在本文中，以某住宅小区的10kv 变配电所为案例，结合其供电规划设计，分别就变配电所的线路布置、接地系统、谐波治理以及节能四大方面进行了系统的探讨，分别提出了相应的设计思路。
一、10kv变配电所的供电设计要求
10kv 变配电所供电设计的标准主要包括以下几个方面：1）详细了解上级电源的长远规划及布置，合理选择上级电源；2）设计时容量留有发展余地，便于日后改造或调整；3）线路布局合理，变配电所要具有一定的调控能力；4）供电可靠，电压波动小，同时，具有一定的保护措施以及谐波治理措施；5）环保节能，具有节能设计。
二、10kv变配电所设计实例分析
某住宅小区总设备容量为3820kva，其用电负荷如下表1所示。
表1 某住宅小区用电负荷统计表
表1中，k为同时系数，小区中住宅用户分为1#区、2#区及3#区，设总变配电所1 座，分变配电所 5 座。
总变配电所位于小区负荷中心，其余5个分变配电所位于各自的负荷中心。
三、10kv变配电所设计要点研究
3.1 电源接入方案
对于小区供电进线，本文主张3至4回路供电，而且要由上一级的110kv变电站的不同母线引来10kv 的馈电线路，同时这些馈电线路间隔容量不小于104 kva。
对于上文案例，本文采用了3回路供电，如图1所示。
1#进线（10kv）2#进线（10kv） 3#进线（10kv）
图1 变配电所进线示意图
3.2 配电所配电线路的布置
小区供配电宜采用负荷平衡、互为备用的方案，同时各供配电所位置应满足各个负荷供电半径的要求，综合目前小区的负荷分布，采用环网式的开环供配电模式最佳。
本项目有6个变配电所，5个为分变配电所。
其中，3#变配电所承担疏散照明及应急照明灯供配电任务，由1#电源单独供电，其余变配电所由1#-和3#电源均衡供电。
同时，住宅用电由住宅变压器
配电，公共用户部分由公共用电变压器配电，由各配电所的环网柜将各个负载、变配电所及上级电源联系起来，低压输出端采用单母线分段联系，构成环网式的供配电系统。
另外，小区中的公用负荷中的一级负荷采用 10kv 双回路供电，这样可以满足一级负荷的供电要求。
3.3 线路的投切及继电保护设计
（1）投切设计
在案例中，为使重要负荷不停电倒切，采用 3条10kv 电源同时供电，互为备用的接线方式，投切方式采取单母线分段运行方式。
母线上的断路器采用手动投入，同时，进线断路器与母联断路器间设有电气与机械联锁，而且进线断路器与母线隔离开关，母联断路器与母联隔离开关，以及计量柜等之间也设有电气联锁。
采取联锁设置后，当进线隔离开关与计量柜等处于工作状态时，进线断路器才能闭合，只有进线断路器断开后，隔离开关及计量柜等才能切断。
另外，母联隔离开关处于工作状态后，母联断路器才能合闸，而母联断路器断开后，母联隔离开关才能切断。
（2）继电保护设计
在本文的案例中，进线的继电保护功能有：过流保护、速断功能、零序电流保护。
变压器线路的继电保护功能有：过流保护、速断功能、零序电流保护、高温报警及自动跳闸功能。
母联的继电保护功能有：过流保护及速断功能。
另外，采用具有综合保护性能的保护继电器，其技术参数由供电部门整定。
3.4 变配电所得谐波治理
随着 ups、变频器及led 灯等非线性负荷的大量使用，小区配电所常出现电压不稳定、能耗增大、以及断路器跳闸、一些设备（如无功补偿柜等）被烧毁等现象。
因此，本文对 10 kv 变配电所的设计中，也考虑到了谐波治理。
本文案例中，谐波治理的要点体现在以下几个方面：
（1）采用有源电力滤波器整体治理。
在案例中，有源电力滤波器设置在低压母线侧，与无功补偿柜并列布置。
（2）采用 d,y11供配电变压器。
这样，3 次及3 的整数倍谐波被隔离在△绕组之中，形成环流，它们不再污染输入端。
（3）用6 脉冲整流器经300移相后，再对电流叠加，以消除5、7、17、19 等次谐波。
（4）在各电容器组回路中串入电抗器。
3.5 变配电所节能设计
本文案例中，对变配电所采取的节能措施如下：
（1）合理利用或选择变压器。
尽量减少变压器数量，合理分配其负荷，尽量使变压器负荷率在60%～80%之间。
另外，采用非晶合金变压器（比同容量其它变压器铁损低60%左右）等节能型变压器。
（2）减少线路长度，尽量使变配电所处于各负荷中心，满足供电半径要求。
（3）合理无功补偿，在变压器低压侧集中补偿，同时设有自动投切装置避免过补偿。
四、结束语
综上所述，本文针对目前住宅小区的10kv 变配电所设计要点分析与研究，对这类变配电所的布线、谐波治理、接地及节能进行了深入探讨，提出了一套综合设计方案。
一期工程投入试运行后，取得很好的效果，表明本文的设计方案具有一定得可行性。
参考文献
[1]张直平，李芬辰.城市电网谐波手册[m].中国电力出版社，2001.
[2]gb50052-2009，供配电系统设计规范[s].中国计划出版社.
[3]gb50054-2011，低压配电设计规范[s].中国计划出版社.。
分析10kV变配电所供配电系统的设计重点与难点
分析 10kV变配电所供配电系统的设计重点与难点摘要：网络通信技术的广泛应用性也促进了当前我国现代电力系统的不断完善和快速发展。
然而，我国交流配电运输系统在理论设计和实际运行中还仍然存在一些突出问题。
本文首先阐述了10kV变配电所供配电系统设计难点，并分析了10kV变配电所供配电系统设计重点。
关键词：10kV变配电所；供配电系统；设计一、电力系统10kV配电线路设计原则在具体设计中，需遵循的主要原则可归纳为以下几点。
（1）安全性原则：需保证设计方案可让配电线路运行具有安全性，不会因设计问题而导致线路或系统出现安全故障。
（2）科学性原则：在具体设计工作中，需确保每项设计工作的实施均具有理论支持，在设计工作开始前需开展理论论证。
（3）经济性原则：应确保设计工作具有经济合理性，不会超过工程预算。
对此可开展定额设计工作，并保证设计路径具有科学性，提供多种可供选择的具体方案，并在方案中尽量使用具有先进性、节能性的具体设备，让工程造价得到有效降低。
二、10kV变配电所供配电系统的设计的难点1.系统设计选择的科学性10kV变配电所供配电系统构想时要秉持着可靠、客观、科学、实际的理念。
因为整个系统的内部构成十分复杂，线路数量多、种类多，导致规格更是丰富，同时对线路的负荷要求比一般线路要高，还要特别注意系统设计环节的处理，一旦出现任何问题，将会影响整个系统的正常运行。
这些都决定了在设计系统时科学选择的巨大难度。
同时还有一些细节也要考虑进去，比如在挑选电缆时要关注其性能，特别是材料本身的质量状况，是否抗腐蚀、是否耐磨损，这一切都要为尽可能少地出现故障问题，提高系统运行稳定性的最终目标服务。
设计目的在于对用户现在与将来连续不断需要电力的实际情况进行回应，合理选择变压器体积和数量；根据国家和电力行业规范标准要求安装配置无功补偿装置；计量方式、计量位置确定、计量设备型号配置正确；电费电价的收取合理；电力设施保养检修主体明晰。
某小区10kv供配电设计要点探讨
某小区10kv供配电设计要点探讨摘要：目前，随着社会的发展和人们生活水平的提高，小区使用功率大、耗电多的用电设备越来越多。
因此，要求对居民小区的配电系统设计更加简单灵活、运行可靠。
文章主要结合某居住区总体规划及用电负荷特征，并针对小区供配电设计的相关要点进行了分析，旨在采用合理的住宅供电方式，以保证供电系统的安全可靠运行。
关键词：居民住宅区供配电设计负荷预测1 工程概况某高层住宅小区，其建筑总面积为250000㎡，其中商业部分40000㎡，多层27000㎡，高层183000㎡。
总的住宅户数约2100户，每套住宅面积从90~150㎡不等。
根据小区住户单位面积计算及供电容量控制要求，小区总的用电负荷为11380KW，供电容量约8000kV A左右；引用两条独立的10kV线路为小区供电。
2小区负荷预测及电源选择2.1 负荷预测根据相关资料介绍的经验值，我国住宅电气设计住户的单位面积计算负荷大概为：多层住宅每平方按30~35W计算，高层和小高层住宅每平方按40~45W计算，商业性质用电按每平方50~55W计算。
以此原则计算该小区总的用电负荷为：P=S商业×55W/m2＋S 多层×35W/m2＋S高层×45W/m2=4000×55W/m2＋27000×35W/m2＋183000×45W/m2=11380kW考虑到变压器的经济运行及功率因数，取变压器最佳负荷率k为0.8，功率因数cos￠为0.75。
由于住宅小区内居民的作息时间不同，而取同时系数为0.4，则折算后该住宅小区变压器容量S1应为：S1＝P/(kcos￠)*0.4＝11380/(0.8*0.75)*0.4＝7587kV A再通过单位住户负荷预测法进行效验，我国住宅电气设计每户计算负荷大概为每户4~6kW；S2=总住宅户数*4kW=2100*4kW=8400kW经过效验，参考两组数字，小区变压器容量值S可取为S1＜S＜S2。
10KV变电站一次部分设计
摘要在电力系统中非常重要的一个组成部分就是变电站,电力系统能否安全运行,很大程度取决于变电站的运行情况,因此,变电站的设计性能是非常重要的。
本文简要阐述10 kV变电站电气部分的设计要点,内容包括主接线的介绍、设备的优劣分析及选择（母线、高压断路器、隔离开关、电流互感器、电压互感器、避雷器）、电流计算方法、继电保护规划设计；防雷保护设计等。
在设计中,通过对电流的计算及设备的选择,综合考虑变电站电气部分的经济、安全及可靠性,通过分析,对民用变电站的科学设计达到最佳效果。
关键词：变电所设计；负荷计算；防雷保护目录第1章变电所电气主接线设计 (5)1.1变配电所主接线方案的设计原则与要求 (5)1.2电气主接线接线方式 (6)1.2.1单母线接线 (6)1.2.2 单母线分段接线 (5)1.2.3 单母分段带旁路母线 (7)1.2.4 桥型接线 (7)1.2.5 双母线接线 (7)1.2.6 双母线分段接线 (8)1.3主接线设计 (8)第2章主变压器的选择 (10)2.1变电所变压器容量、台数、型号选择 (10)2.1.1变压器容量 (10)2.1.2负荷计算 (10)2.2 主变台数和型号的选择 (9)2.3 主变压器容量的选择 (11)第3章短路电流的计算 (13)第4章电气设备选择与校验 (16)4.1 电气设备选择与校验 (16)4.2 高压断路器选择与校验 (16)4.2.1 高压断路器的选择 (16)4.2.2 高压断路器的校验 (17)4.3 隔离开关选择与校验 (18)4.3.1 隔离开关原理与类型 (18)4.3.2 隔离开关运行与维护 (18)4.3.3 隔离开关的校验 (17)4.4 互感器选择与校验 (19)4.4.1 互感器应用 (18)4.4.2 电流互感器原理与结构 (20)4.4.3 电流互感器校验 (20)4.5 电压互感器 (20)4.5.1 电压互感器原理 (20)4.6 母线选择与校验 (22)4.6.1 母线的选择 (22)4.6.2 母线校验 (22)第5章继电保护装置 (24)5.1 继电保护 (24)5.1.1 对继电保护的基本要求 (24)5.1.2 继电保护原理 (24)5.2 过电流与速断保护整定值的计算 (25)5.2.1 过电流整定值计算 (25)5.2.2 速断保护整定值计算 (27)第6章防雷保护设计 (29)6.1 雷电过电压 (29)6.2 雷电的危害 (29)6.3 防雷保护装置 (29)6.4 防雷设计 (30)6.5 防雷保护计算 (30)结束语 (35)参考文献 (36)第1章变电所电气主接线设计1.1 变配电所主接线方案的设计原则与要求变配电所的主接线，应根据变配电所在供电系统中的地位、进出线回路数、设备特点及负荷性质等因素综合分析确定，并应满足安全、可靠、灵活和经济等要求。
10kV及以下变电所规划及设计要点知识讲解
24000
12
3
3#楼住宅
18000
18
4
4#楼住宅
20000
25
5
5#楼住宅
19000
18
6
住宅小计 （57000）
7
XX#楼五星 酒店
23500
24
8
XX#楼高档 公寓
26000
16
9
合计
用电指标 VA/ m2 100
用电量 KVA
3300
变电所编号
变压器台数 容量（台）
（kVA）
平均用电指 标
2.高压电源的回路数量及高压供电系统的结线方式
1）高压电源的回路数量
为满足一、二级负荷的供电可靠性要求，一般工程均应有两路10kV独立电源 供电，每一路10kV（35kV,6.3kV等）电源的供电变压器容量大概为： 8000kVA至10000kVA（2800kVA~3500kVA，5000kVA~6000kVA等），两 路10kV可供变压器容量为16000~20000kVA（不同地区，不同的供电公司 要求也不一样，每路高压能供的容量仅供参考），而且希望该两路10kV电 源来自不同的上级（区域）降压站。
45~75
高等学校
25~40
40~60
办公 商业
40~80 一般型40~80 大中型60~120
60~120 60~120 90~180
展览馆、博物馆、 剧场
演播室
50~80 250~500
75~120 400~750
医院
旅店、饭店、体 育场馆
30~70 40~70
45~100 60~100
汽车库 机械停车库
a.柴油发电机组的机房布置（见民规6.1.3条第45页）

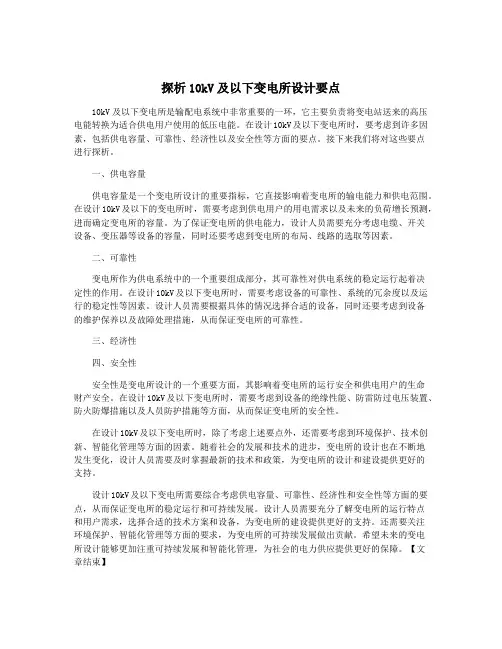

探析10kV及以下变电所设计要点
