CAD怎么设置图形的界限
CAD怎么设置图形的界限
在CAD绘制图画前，我们最好是要先设置图形界限，将图形的范围尺寸等规定好，对设计好后的界面显示很重要，CAD要怎么设置图形界限呢?我们一起来看一下。
步骤方法
1.CAD图形界限怎么设置呢，其实很简单，首先用CAD打开图形。
2.在CAD命令行输入命令limits然后按回车键确定。
3.CAD图形界限默认左下角点为绝对原点坐标(0，0)，这里直接按回车就行。
4.输入CAD图形界限的右上角点坐标，然后回车。
这里输入A4Z 纸的大小，(210，297)。
5.此时CAD图形界限怎么设置就解决了，怎么样，很简单吧。
补充：CAD使用小技巧
1、文字镜像如何设置转动与不转动
A、在镜像前，输入MIRRTEXT指令
B、输入新值0 代表不转动;输入新值1代表转动
C、MIRRTEXT指令完成后，输入MI镜像指令就OK了
2、CAD的版本转换
A、CAD高版本可以打开所有低版本的图纸
B、CAD低版本不可以打开高版本的图纸
C、高版本转成低版本的方法，直接点击另存为，将文件类型可以改成任意的低版本
D、将低版本转换成高版本，就比较复杂了，需要第三方软件，也就是版本转换器。
3、CAD默认保存文件为低版本
A、在绘图界面输入OP
B、点击打开和保存选项卡
C、在文件保存-另存为处选择低版本就可以了
4、多段线的合并方法
A、输入PE指令
B、选择需合并的一条线，输入Y,再接着输入J
C、选择所有需要合并的线条，就可以了
5.填充无效时的解决办法
有的时候填充时会填充不出来，除了系统变量需要考虑外，还需要去OP选项里检查一下。
解决方法：
OP----显示---应用实体填充(打上勾)
6、加选无效时的解决办法
正确的设置应该是可以连续选择多个物体，但有的时候，连续选择物体会失效，只能选择最后一次所选中的物体。
解决方法：OP(选项)---选择---SHIFT键添加到选择集(把勾去掉)
用SHIFT键添加到选择集“去掉勾”后则加选有效，反之加选无效。
相关阅读：CAD中常用容易混淆的概念
1、缩放:ZOOM和SCALE
这两个功能虽然都翻译成缩放，但除了初学者容易混淆外，大部分用过一段CAD都应该能清楚。
Zoom(z)：是视图缩放，在CAD中用来绘图和观察图形的是一个窗口，这就相当于一个相机的镜头，zoom就相当于镜头的拉近和拉远，虽然看到所有图形显示的大小变了，但图形的实际尺寸不会发生任何变化。
Scale(sc)：这个是图形的缩放，他会直接改变图形的大小，而且只会改变被选中图形的大小。
而且CAD的Scale命令还比较死，只提供一个比例设置，也就是各轴向只能等比例缩放。
2、拉伸：(Stretch和Extrude)
这两个功能也都翻译成拉伸，不过一般人Stretch用得比较多，Extrude比较少用，倒也不会造成太多困扰。
Stretch(S)：对二维图形局部的拉伸，通常用于改变二维图形某个方向的尺寸，如果选择整个图形的话，图形会被直接移动。
Extrude：将二维图形拉伸成为三维模型，可以对多段线、面域等进行操作，通常用二维图形绘制好截面，然后处理成多段线或面域，拉伸的话就给截面一个高度，还可以设置拉伸的角度。
3、多段线线宽和对象线宽
我们在绘制多段线时可以设置线宽，另外在对象属性中也可以设置线宽。
两个线宽有什么区别和联系呢?
多段线线宽：多段线的线宽是以实际的图形单位来计算的，可以利用他来绘制一些特殊的图形，例如箭头等，也可以利用他来控制图形的打印线宽。
多段线的线宽因为是按图形单位设置的，因此在打印时需要考虑比例，例如需要打印出0.3毫米宽的线，打印比例为1:100，在绘制多段线时就要把宽度设置为30。
当多段线线宽设置过小，例如设置为3，打印比例为100，计算出来的线宽是0.03，CAD会按最小线宽，通常是0.09打印。
对象线宽：所有图形都可以设置线宽，这个线宽值主要用于控制打印，是按毫米设置的，设置为0.3，就表示0.3mm，线宽列表中已经写明了单位。
在模型空间和布局空间中可以显示这个线宽，但显示的线宽都是示意性质的，及时在布局空间按页面设置显示也是如此，和最终打印的线宽还是不完全相同。
给图形设置了对象线宽，并不表示打印时一定会按此线宽输出，最终还取决于打印样式表(CTB或STB)的设置，在打印样式表中设置为：使用对象线宽，给对象设置的线宽才会起作用。
如果同时设置了多段线线宽和对象线宽，将使用多段线线宽。
CAD中初始绘图环境设置
AutoCAD的图层可以看成是无厚度
的透明薄膜，运用图层可以很好地组织
不同类型的图形信息。
整理ppt
7
1、图层特性管理器
【格式】→【图层…】
• 创建新图层 每次开始一个新图时，只有一个 默认图层 —— 0 层，应根据需要
创建若干个不同的图层。
• 设置图层特性 为图层命名、设定状态，为图层 指定颜色、线型、线宽等。
10
建立样板图(符合国标)的方法与步骤： 1.设置绘图单位(Units)和图形界限(Limits)。 2.建立粗实线、细实线、点画线、虚线、
等图层，并进行线型、线宽、颜色等 特性的设置(粗实线0.7mm、所有细线 0.35mm) 。 3.执行 Zoom 命令，选择全部缩放(“A”)。 4.绘制图幅线与图框线(Line) 。 5.绘制(简化)标题栏。 6.保存为 * .dwt 格式整的理ppt文件 (如 A3 . dwt )11。
部图形。
• 范围缩放（Zoom提示下输入“E”） 不考虑图形界限，只将图形以最高缩
放比例显示。
• 上一个（Zoom提示下输入“P”）
快速回到前一个整缩理ppt放视图。
6
2、实时平移（PAN） 【视图】→【平移】
操作：单击相应图标，按住左键，移动 鼠标，即可移动图形显示区域。
五、图层（P74～P85）
能在其上绘图，但整理是ppt 不能编辑图形。9
3、图层列表框 • 显示当前图层及其它图层的状态
• 设定当前图层
• 改变图层的状态
4、将选定对象的图层设为当前层 操作：先点击图标，再选择说明：
﹡最好选用“随层”的颜色、线型和线宽 ﹡画点画线、虚线时，线型比例的设置
应恰当（LTSCAL整理Ep）pt 。

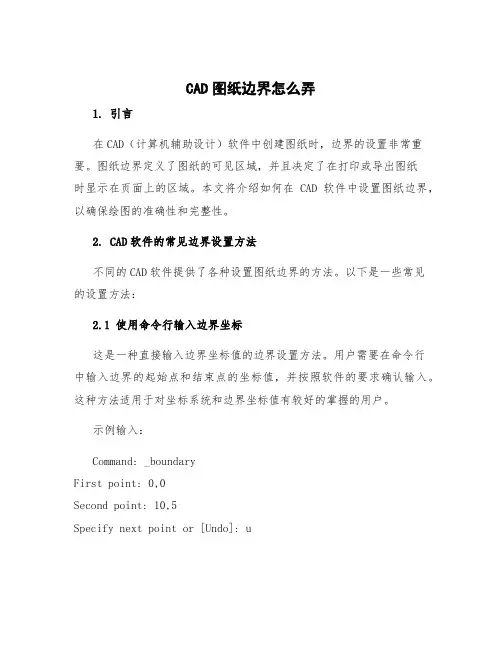

cad图纸边界怎么弄
CAD图纸边界怎么弄1. 引言在CAD（计算机辅助设计）软件中创建图纸时，边界的设置非常重要。
图纸边界定义了图纸的可见区域，并且决定了在打印或导出图纸时显示在页面上的区域。
本文将介绍如何在CAD软件中设置图纸边界，以确保绘图的准确性和完整性。
2. CAD软件的常见边界设置方法不同的CAD软件提供了各种设置图纸边界的方法。
以下是一些常见的设置方法：2.1 使用命令行输入边界坐标这是一种直接输入边界坐标值的边界设置方法。
用户需要在命令行中输入边界的起始点和结束点的坐标值，并按照软件的要求确认输入。
这种方法适用于对坐标系统和边界坐标值有较好的掌握的用户。
示例输入：Command: _boundaryFirst point: 0,0Second point: 10,5Specify next point or [Undo]: u2.2 使用绘图工具绘制边界线大多数CAD软件提供了各种绘图工具，如线段、矩形等，用户可以使用这些工具绘制闭合的边界线。
绘制完毕后，软件会自动识别并设置边界。
示例步骤： 1. 选择绘图工具，如线段工具。
2. 在绘图窗口中依次点击边界的各个顶点，逐步绘制边界线。
3. 最后一个顶点与第一个顶点重合，闭合边界。
4. 软件自动将边界线识别为边界。
2.3 使用自动边界检测某些CAD软件提供了自动检测图形边缘并生成边界的功能。
用户可以简单地选择该功能并确认，软件会自动检测图形的边缘，并根据边缘生成边界。
示例步骤： 1. 选择自动边界检测工具。
2. 确认自动检测设置，如边缘平滑度。
3. 软件自动检测图形边缘并生成边界。
3. 补充边界设置选项除了基本的边界设置方法外，CAD软件通常还提供了其他辅助设置选项，以帮助用户更精确地定义图纸边界。
3.1 缩放边界某些情况下，用户可能需要调整边界的大小，以便在较小的图纸上绘制较大的图像。
CAD软件通常提供了缩放边界的功能，用户可以根据需要放大或缩小边界。

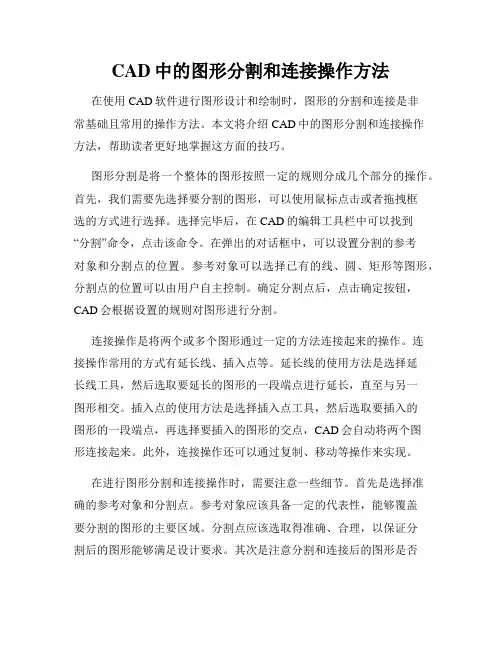

CAD中的图形分割和连接操作方法
CAD中的图形分割和连接操作方法在使用CAD软件进行图形设计和绘制时，图形的分割和连接是非常基础且常用的操作方法。
本文将介绍CAD中的图形分割和连接操作方法，帮助读者更好地掌握这方面的技巧。
图形分割是将一个整体的图形按照一定的规则分成几个部分的操作。
首先，我们需要先选择要分割的图形，可以使用鼠标点击或者拖拽框选的方式进行选择。
选择完毕后，在CAD的编辑工具栏中可以找到“分割”命令，点击该命令。
在弹出的对话框中，可以设置分割的参考对象和分割点的位置。
参考对象可以选择已有的线、圆、矩形等图形，分割点的位置可以由用户自主控制。
确定分割点后，点击确定按钮，CAD会根据设置的规则对图形进行分割。
连接操作是将两个或多个图形通过一定的方法连接起来的操作。
连接操作常用的方式有延长线、插入点等。
延长线的使用方法是选择延长线工具，然后选取要延长的图形的一段端点进行延长，直至与另一图形相交。
插入点的使用方法是选择插入点工具，然后选取要插入的图形的一段端点，再选择要插入的图形的交点，CAD会自动将两个图形连接起来。
此外，连接操作还可以通过复制、移动等操作来实现。
在进行图形分割和连接操作时，需要注意一些细节。
首先是选择准确的参考对象和分割点。
参考对象应该具备一定的代表性，能够覆盖要分割的图形的主要区域。
分割点应该选取得准确、合理，以保证分割后的图形能够满足设计要求。
其次是注意分割和连接后的图形是否满足设计要求，需要进行适当的修改和调整。
最后是保存工作，及时备份和存档图形文件，以免意外丢失。
总结起来，CAD中的图形分割和连接操作方法需要掌握一定的技巧和经验。
通过选择准确的参考对象和分割点，并注意图形的正确连接，可以实现高效、精确的图形设计和绘制。
读者可以通过反复练习和实践，不断提高自己的操作水平。
希望本文对读者学习CAD软件中的图形分割和连接操作方法有所帮助。
CAD中的边界命令与区域选择技巧
CAD中的边界命令与区域选择技巧在使用CAD软件进行设计和绘图工作时，熟练掌握边界命令和区域选择技巧是非常重要的。
这些功能可以帮助我们快速准确地选择和编辑对象，提高工作效率。
本文将详细介绍CAD中的边界命令和区域选择技巧，并提供一些实用的应用案例。
首先，让我们来了解一下CAD中的边界命令。
在CAD中，边界命令可以用来创建一个闭合的边界，然后根据这个边界选择其中的对象。
使用边界命令时，我们需要先选择一个闭合的对象作为边界，并指定一个方向，然后CAD会自动为我们选择包含在该边界内部的对象。
在CAD中，边界命令的具体操作步骤如下：1. 进入绘图编辑模式，选择边界命令（通常在“编辑”或“修改”菜单下）。
2. 在绘图区域中选择一个闭合的对象作为边界。
3. 指定边界的方向，可以顺时针或逆时针。
4. 确认选择，CAD会自动选择包含在边界内的对象。
边界命令的应用非常广泛。
例如，我们可以使用边界命令快速选择一个封闭的区域内的线段，然后对其进行修剪或延伸操作。
此外，我们还可以利用边界命令选择一个复杂的曲线线段，然后将其折叠成一个多边形。
边界命令的灵活运用可以大大简化我们的工作流程。
除了边界命令，CAD中的区域选择技巧也是非常实用的。
区域选择可以帮助我们快速选择位于某一特定区域的对象，而无需一个个手动选择。
使用区域选择技巧时，我们需要定义一个矩形或多边形区域，并指定选择的方式（包含、去除或交叉选择）。
CAD会根据我们定义的区域自动选择相应的对象。
在CAD中，区域选择的具体操作步骤如下：1. 进入绘图编辑模式，选择区域选择命令（通常在“编辑”或“修改”菜单下）。
2. 在绘图区域中定义一个矩形或多边形区域。
3. 指定选择的方式（包含、去除或交叉选择）。
4. 确认选择，CAD会自动选择落在定义的区域内的对象。
区域选择技巧的应用也非常广泛。
例如，我们可以使用区域选择快速选择并删除某一区域内的对象，或者选择某一区域内的对象进行属性修改。
cad绘图区域怎么设置的
cad绘图区域怎么设置的绘图区域的设置是为了更方便的在CAD中画图，那么大家知道cad绘图区域怎么设置的吗?下面是店铺整理的cad绘图区域怎么设置的方法，希望能给大家解答。
cad绘图区域设置的方法一、适当修改系统配置使用菜单栏中的“工具”→“选项”对话框修改系统配置：1.选择“显示”选项卡，修改显示精度为2000(最高20000，圆和圆弧的显示更平滑，但可能显示速度变慢)。
2.选择“用户系统配置”选项卡，自定义鼠标右键功能。
“默认模式”选择第一项“重复上一个命令”，“命令模式”选择第一项“确认”。
这样能提高绘图速度，当然也可不作改变，这要以个人习惯而定。
3.选择“选择”选项卡，将拾取框大小调整到中间偏左位置，拾取框大小变大，在绘图时更容易拾取对象。
二、确定图形单位从“格式”下拉菜单中选取“单位...”打开“图形单位”对话框，设置长度单位为小数即十进制，其精度为0;设置角度单位为十进制，其精度为0;设置缩放拖放内容的单位为毫米。
其余采用默认设置。
三、确定图形界限默认绘图界限为420×297，图纸幅面为A3横放。
改变图形界限，可从菜单栏中选取“格式”→“图形界限”，根据命令提示，输入相应数值，依次回车，则完成图形界限的改变。
单击状态行上的“栅格”按钮，打开栅格，栅格布满设置的图形界限之内的范围。
四、辅助绘图模式作必要调整，对状态栏各项进行设置1.要关闭“捕捉”，这样绘图时不会捕捉到栅格上的点。
2.右键单击“对象捕捉”按钮。
(1)在“极轴追踪”选项卡中，选中“启用极轴追踪”;将增量角设为30度;选中“用所有极轴角设置追踪”，保证在绘图时向各个方向都能出现追踪线。
(2)在“对象捕捉”选项卡中，将端点、中点、圆心、象限点、交点、垂足、切点这7个常用的选中，在绘图时若感觉捕捉点太多，出现互相干涉现象，可随时关闭多余的捕捉点，若有时需要用到特殊捕捉点，可利用“对象捕捉工具栏”中的临时捕捉点进行捕捉。
如何在CAD中实现边界和裁剪操作
如何在CAD中实现边界和裁剪操作CAD（Computer-Aided Design）是计算机辅助设计的缩写，是一种广泛应用于工程、建筑、制造等领域的设计软件。
在CAD软件中，实现边界和裁剪操作是非常重要的，它可以帮助我们精确地定义模型的边界，并对模型进行修剪，使其符合我们的需求。
接下来，我将为大家介绍在CAD中如何实现边界和裁剪操作。
首先，我们需要先打开CAD软件并导入我们要处理的模型。
在导入完成后，我们可以看到整个模型展示在CAD的画布中。
接下来的操作都将在此基础上进行。
要实现边界操作，我们首先需要定义边界的范围。
在CAD软件中，我们可以使用多种方式来定义边界线，如直线、圆弧、多边形等。
选择适当的工具后，根据需要在画布上绘制边界线，确保线条的连接是连续的，没有断裂。
在绘制完全部边界线后，我们就成功定义了模型的边界。
接下来是裁剪操作。
裁剪操作可以用来切割模型，去除我们不需要的部分，使模型符合我们的要求。
在CAD中，我们可以使用裁剪工具来完成此操作。
选择裁剪工具后，我们需要定义裁剪边界。
选择边界后，我们可以看到边界内的部分变暗，这代表这些部分将被剪切掉。
完成了边界和裁剪的设置后，我们只需要点击“确认”按钮，CAD软件将根据我们的操作对模型进行边界和裁剪的修剪。
我们可以通过放大、缩小画布来查看修剪结果是否符合我们的预期。
需要注意的是，为了保证修剪操作的准确性和精度，我们在进行边界和裁剪操作前需要仔细检查和规划我们的模型。
也可以使用CAD软件提供的测量和分析工具来确保边界和裁剪操作的正确性。
边界和裁剪操作是CAD软件中非常重要的功能。
它们可以帮助我们精确地定义模型的边界，并根据我们的要求进行修剪和调整。
通过合理运用边界和裁剪操作，我们可以大大提高设计的准确性和效率，使得我们的设计更加符合实际需求。
总结起来，实现CAD软件中的边界和裁剪操作可以帮助我们精确定义模型的边界，并对模型进行修剪。
通过绘制边界线和使用裁剪工具，我们可以轻松完成这些操作。
快速学会在CAD中应用图像边界
快速学会在CAD中应用图像边界在CAD软件中应用图像边界是一项非常实用的技巧，它可以帮助我们更快地准确绘制出需要的图形。
今天我将与大家分享一些快速学会在CAD中应用图像边界的方法。
首先，在CAD软件中打开需要操作的图纸或项目文件。
接下来，我们需要找到图像边界工具，该工具通常位于CAD软件的“插入”或“编辑”菜单下面的“图像边界”子菜单中。
点击该菜单项后，会弹出一个对话框，显示出当前选择的图像边界。
接下来，我们需要选择图像边界的方式。
通常有两种选择：手动选择和自动选择。
手动选择是指我们手动拖动鼠标来选择所需的图像边界，而自动选择则是让CAD软件根据图像的颜色和对比度等特征自动选择边界。
如果选择手动选择方式，我们需要点击CAD软件中的“手动选择”按钮，然后使用鼠标拖动来选择图像边界的四个角点。
一般来说，选择角点时最好选择图像中最明显的角点，这样可以更准确地选择图像边界。
如果选择自动选择方式，我们需要点击CAD软件中的“自动选择”按钮，然后CAD软件会根据图像的特征自动选择边界。
在选择自动选择方式时，我们需要注意调整CAD软件的参数设置，以便让软件更准确地选择边界。
一般来说，我们可以通过调整图像对比度、亮度和颜色饱和度等参数来使CAD软件更好地选择边界。
选择完成后，我们只需点击CAD软件中的“确定”按钮，CAD软件就会自动将图像边界应用到当前的图纸或项目中。
此时，我们可以根据需要对图像进行进一步的编辑和调整，比如放大缩小、旋转等操作。
值得注意的是，根据实际情况，有时候图像边界可能选择不准确或不理想。
这时，我们可以使用CAD软件中的“编辑”菜单下的“图像边界编辑”工具来进行手动的边界调整。
通过点击该工具，CAD软件会弹出一个对话框，我们可以在对话框中进行手动的边界调整，以达到更准确的边界效果。
总的来说，应用图像边界是CAD软件中非常重要的一项技巧，它可以帮助我们更快地准确绘制出需要的图形。
通过选择合适的方式（手动选择或自动选择）和调整参数设置，我们可以在CAD软件中快速学会应用图像边界，并且根据需要进行进一步的调整和编辑。
中望CAD图形范围教程
中望CAD图形范围教程
中望CAD图形范围教程
1.命令格式
命令行：Limits
菜单：[格式]→[图形界限]
LIMITS命令用于设置绘图区域大小，相当于手工制图时图纸的选择。
2.操作步骤
用LIMITS命令将绘图界限范围设定为A4图纸(210mm×297mm)操作步骤如下：
命令:limits 执行limits命令
限界关闭:打开(ON)/<左下点><0,0>: 0,0 设置绘图区域左下角坐标
右上点<420,297>:297,210 设置绘图区域右上角坐标
命令:limits 重复执行limits命令
限界关闭:打开(ON)/<左下点><0,0>:on 打开绘图界限检查功能各选项说明如下：
关闭(OFF)：关闭绘图界限检查功能
打开(ON)：打开绘图界限检查功能
确定左下角点后，系统继续提示：右上点<420,297>: 指定绘图范围的右上角点。
默认A3图的范围，如果设其它图幅，只要改成相应的图幅尺寸就可以了。
3. 注意@
1)在中望CAD 2010中，我们总是用真实的尺寸绘图，在打印出图时，再考虑比例尺。
另外，用LIMITS限定绘图范围，不如用图线画出图框更加直观。
2)当绘图界限检查功能设置为ON时，如果输入或拾取的超出绘图界限，则操作将无法进行。
3)绘图界限检查功能设置为OFF时，绘制图形不受绘图范围的限
制。
4)图界限检查功能只限制输入点坐标不能超出绘图边界，而不能限制整个图形。
例如圆，当它的`定形定位点(圆心和确定半径的点)处于绘图边界内，它的一部分圆弧可能会位于绘图区域之外。
如何在CAD中创建与编辑边界和区域
如何在CAD中创建与编辑边界和区域在CAD软件中创建和编辑边界和区域是设计和建模过程中的重要步骤。
本文将介绍如何在AutoCAD软件中进行这些操作，帮助读者掌握相关技巧。
1. 创建边界：在CAD中创建边界的方法有很多种，我将介绍其中两种常用的方法。
首先，可以使用“多边形”命令来绘制闭合的多边形边界。
选择该命令后，根据需要指定点的位置，可以使用直线或弧线等绘制出多边形的各个边。
最后，输入“闭合”命令或按下Enter键即可完成边界的创建。
其次，还可以使用“偏移”命令来创建边界。
该命令可以根据指定的距离从已有的线或边界进行复制，形成新的边界。
选择“偏移”命令后，按照提示选择需要复制的线，再输入偏移距离即可生成新的边界。
2. 编辑边界：在CAD中编辑边界可以通过几种常见的操作来实现。
首先，可以使用“修剪”命令来删除边界中不需要的部分。
选择该命令后，根据提示选择需要修剪的边界，并指定修剪的范围，即可删除不需要的部分。
其次，可以使用“延伸”命令来扩展边界。
该命令可以根据指定的距离将边界沿着原有的方向进行扩展。
选择“延伸”命令后，按照提示选择需要延伸的边界，并输入延伸的距离即可完成操作。
另外，还可以使用“复制”命令来创建边界的副本。
选择“复制”命令后，根据提示选择需要复制的边界，然后指定复制的位置即可完成边界的复制。
通过反复使用该命令，可以创建多个相同或相似的边界。
3. 创建区域：在CAD中创建区域可以使用“区域”命令来实现。
选择该命令后，按照提示选择边界所在的对象，可以是线、弧、多边形等。
选择完成后，输入“Trim”命令或按下Enter键即可生成区域。
4. 编辑区域：在CAD中编辑区域可以使用“修剪”命令来删除区域中不需要的部分。
选择该命令后，按照提示选择需要修剪的区域，并指定修剪的范围，即可删除不需要的部分。
此外，还可以使用“合并”命令将多个相邻的区域合并成一个。
选择“合并”命令后，按照提示选择需要合并的区域，然后按下Enter键即可完成合并操作。
cad中边界画法设
cad中边界画法设答案1利⽤布局出图步骤：1、⾸先在模型空间⾥绘制图形举例图形，已经全部画好了，实际上不必如此，后⾯有说明。
这是模型空间⾥的图形：2、切换到图纸空间这⾥要说明⼀下，⾸先你⾃⼰要确定好在⼀个布局中放⼏个图形，这⾥我计划放三个主图形，两个是⼤样图，主图在什么位置，⼤样图在什么位置，以及它们⼤概的区域，要做到⼼中有数，同时要考虑⽂字、尺⼨标注及符号的位置。
3、⽤“Mview”命令建视⼝先建主图——⽴⾯图的视⼝，拉出视⼝边框，双击视⼝内部激活，使⽤缩放命令或⿏标滚轮调整视⼝内图形为⽴⾯图，使之充满视⼝，从⽽确定图形的⼤⼩是我所要的（可以利⽤视⼝本⾝的边框来构图），然后⽤Vpscale命令点选视⼝边框查看此时视⼝⽐例，接近1：X，⼀般⽐例要取整，所以我们设为1：X，可以点选视⼝边框，按Ctrl+1打开特性⼯具栏，在“⾃定义⽐例”中输⼊1：25。
4、同样，建⽴主图——剖⾯图及平⾯图的视⼝，并调整各⾃视⼝内图形为相应的平⾯图、⽴⾯图。
5、建⼤样图的视⼝同理，建⼤样图的视⼝，按前述⽅法调整视⼝⽐例为1：5。
⼤样图直接利⽤原剖⾯图⽣成，不需要另外画出或从剖⾯图拷出放到⼀边，这样修改剖⾯图时其结果就可以直接在⼤样图中反映出来。
⼤样图的圆形视⼝，是利⽤“Mview”命令中的“对象”选项将预先画出的圆转化⽽成的。
见下图：6、标注尺⼨及注释，添加符号等，完成图纸。
在布局中批量打印步骤：1、键⼊Publish命令，打开发布对话框。
注意“发布到”选择“页⾯设置中指定的绘图仪”，且“添加图纸包含”选择“布局选项卡”。
默认“模型选项卡”也是打钩的，我们这⾥是打印布局，不是打印模型，所以取消它。
2、点“添加图纸”按钮，输⼊需要打印的图纸。
3、查看（此步骤不是必需，只是为了说的清楚些）。
见下图，可以看到，原图（全部）已包含页⾯设置，但不是命名页⾯设置，所以显⽰“默认：⽆”，不过照样可以打，如果是命名页⾯设置，则显⽰页⾯设置名称。
