第二章--建筑消防给水系统--自动喷水灭火系统PPT课件
雨淋系统出水量大、灭火及时，适用于火灾的水平蔓 延速度快、闭式喷头的开放不能及时使喷水有效覆盖着 火区域；室内净空高度超过闭式系统限定的最大净空高 度，且必须迅速扑救初期火灾；严重危险级Ⅱ级。
14
第二章 建筑消防给水系统
3.自动喷水灭火系统主要组件 1）喷头：
a. 闭式喷头：喷口用由热敏元件组成的释放机构封闭， 当达到一定温度时能自动开启，如玻璃球爆炸、易熔合 金脱离。其构造按溅水盘的形式和安装位置有直立型、 下垂型、边墙型、普通型、吊顶型和干式下垂型洒水喷 头之分。
第二章 建筑消防给水系统
我国目前只在那些重要的、火灾危险性大的受灾后损失 严重的建筑物安装自动喷水灭火装置。在《高规》中规 定,下列建筑内应设置自动喷水灭火系统。 与消火拴系统相比有如下优点： 1.自动报警，自动洒水。 2.随时处于准备工作状态。 3.从火场中心喷水，并不受烟雾的影响，造成水渍的损失 小。 4.灭火及时，2～5min使火灾不易扩散，灭火成功率高。
生火灾时，火灾探测器报警后，自动控制系统控制阀门 排气、充水，由干式变为湿式系统。只有当着火点温度 达到开启闭式喷头时，才开始喷水灭火。 ➢ 预作用自动喷水灭火系统的优点： 同时具备干式喷水灭火系统和湿式喷水灭火系统的特点； 克服了干式喷水灭火系统控火灭火率低，湿式系统
12
第二章 建筑消防给水系统
10
18
7
6
8
15
5
14
4
13
12 2
3
9 11
17
16
16
火灾发生
喷头开启
末端试验 阀开启
高位水箱 供水
报警阀动作
水泵接合器供水
水力警铃 动作
压力开关 动作
水泵开启 供水
喷头正常 喷水灭火
水流指示 器动作
消防中心 控制室
报告发出 指令 7
第二章 建筑消防给水系统
➢ 特点：为喷头常闭的灭火系统，管网中充满有压水，当 建筑物发生火灾，火点温度达到开启闭式喷头时，喷头 出水灭火。 闭式喷头接受高温而动作,一般火焰中心处的温度最高, 因此在火焰中心处的喷头最先喷水,而外围地区的温度 未上升到一定高度时,喷头不会打开喷水。因而灭火用 水量少,又得到最有效的利用。 湿式喷水灭火系统工作时不受烟雾遮掩的影响,所以比 人力灭火的效率高。湿式喷水灭火系统是使用最广泛的 喷水灭火系统。
压力水,控制阀后至喷头在平时没有水,而是充满了气体。干式阀出口侧压力下降,干式阀自动打开,在此之后 压力水进入管网喷水和推动水力警铃等,均与湿式系统 的工作相同。 ➢ 适用场所：干式喷水灭火系统的控制阀后在平时没有水, 因此它可以安装在寒冷地区（环境温度<4℃ ）或经常 处于高温的场所（环境温度＞70℃ ）。
8
第二章 建筑消防给水系统
优点：灭火及时扑救效率高。 缺点：由于管网中充有有压水，当渗漏时会损毁建筑装饰
和影响建筑的使用。 适用范围：该系统只适用于环境温度4℃<t<70℃的建筑物。
9
第二章 建筑消防给水系统
2）干式喷水灭火系统： ➢ 组成：闭式喷头、管道系统、干式报警阀、干式报警控
制装置、充气装置、排气设备、供水设施。 ➢ 工作原理：干式喷水灭火系统在控制阀前的管道内充满
b. 开式喷头：根据用途分为开启式、水幕式、喷雾式。
15
第二章 建筑消防给水系统
玻璃球喷头结构
1—阀座 2—垫圈 3—阀片 4—玻璃球 5—色液 6—支架 7—锥套 8—溅水盘
16
第二章 建筑消防给水系统
易熔合金闭式喷头构造
1—支架；2—锁片；3—溅水盘；4—弹性隔板；5—阀堵 17
第二章 建筑消防给水系统
焰或高温气流使喷头的感温元件动作,喷头自动打开喷水 灭火。水流通过报警阀推动水力警铃,发出声响报警信号, 并通过压力开关和水流指示器将信号送至区域报警控制箱 或消防控制室,显示发生火灾的区域或地点,也可以启动消 防泵。
5
第二章 建筑消防给水系统
湿式自动喷水灭火系统组成示意图
1-消防水池进水管; 2-消防水池; 3-喷淋水泵; 4-湿式报警报警阀; 5-系统检修阀(信号阀); 6-信号控制阀; 7-水流指示器; 8-闭式喷头; 9-末端试水装置; 10-屋顶水箱; 11-试水排水管; 12-试验放水阀; 13-延迟器; 14-压力开关; 15-水力警铃; 16-水泵接合器; 17-试水阀
产生水渍的缺陷，可以代替干式系统提高灭火速度。也 可代替湿式系统，用于管道和喷头易于被损坏而产生喷 水和漏水，造成严重水渍的场所； ➢ 适用场合：还可用于对自动喷水灭火系统安全要求较高 的建筑物中。
13
第二章 建筑消防给水系统
4）雨淋系统 雨淋系统采用开式喷头，由雨淋阀控制喷水范围，利
用配套的火灾自动报警系统或传动管系统监测火灾并自 动启动系统灭火。发生火灾时，火灾探测器将信号送至 火灾报警控制器，压力开关、水力警铃报警，控制器输 出信号打开雨淋阀，同时启动水泵，整个保护区内的喷 头喷水灭火。
10
喷头或排气 阀开启放气
火灾发生
高位水箱 气压罐供水
干式报警 阀开启
水流进入喷水管网
水力警铃 动作
压力开关 动作
喷头正常 喷水灭火
水泵开启 供水
水流指示器 动作
消防中心 控制室
11
第二章 建筑消防给水系统
3）预作用自动喷水灭火系统： ➢ 组成：闭式喷头、预作用阀门、管网、报警装置、供水
设施、火灾控制器及控制系统组成 ➢ 特点：为喷头常闭的灭火系统，管网中平时不充水。发
1
第二章 建筑消防给水系统
五、自动喷水灭火系统 1.自动喷水灭火系统危险等级划分
轻危险级 中危险级（I级 、Ⅱ级） 严重危险级 （I级 、Ⅱ级） 仓库危险级 （I级 、Ⅱ级、Ⅲ级）
2.自动喷水灭火系统的分类与原理
2
第二章 建筑消防给水系统
3
第二章 建筑消防给水系统
（1）分类:
自动 喷水 灭火 系统
闭式自动喷 水灭火系统
开式自动喷 水灭火系统
湿式自动喷水灭火系统 干式自动喷水灭火系统 干湿式自动喷水灭火系统 预作用自动喷水灭火系统
雨淋系统 水幕系统 水喷雾灭火系统
4
第二章 建筑消防给水系统
（2）原理 1）湿式自动喷水灭火系统： ➢ 组成：闭式喷头、湿式报警阀、管网供水设备及供水水源 ➢ 工作原理：湿式系统内始终充满压力水,当火灾发生时,火
14
第二章 建筑消防给水系统
3.自动喷水灭火系统主要组件 1）喷头：
a. 闭式喷头：喷口用由热敏元件组成的释放机构封闭， 当达到一定温度时能自动开启，如玻璃球爆炸、易熔合 金脱离。其构造按溅水盘的形式和安装位置有直立型、 下垂型、边墙型、普通型、吊顶型和干式下垂型洒水喷 头之分。
第二章 建筑消防给水系统
我国目前只在那些重要的、火灾危险性大的受灾后损失 严重的建筑物安装自动喷水灭火装置。在《高规》中规 定,下列建筑内应设置自动喷水灭火系统。 与消火拴系统相比有如下优点： 1.自动报警，自动洒水。 2.随时处于准备工作状态。 3.从火场中心喷水，并不受烟雾的影响，造成水渍的损失 小。 4.灭火及时，2～5min使火灾不易扩散，灭火成功率高。
生火灾时，火灾探测器报警后，自动控制系统控制阀门 排气、充水，由干式变为湿式系统。只有当着火点温度 达到开启闭式喷头时，才开始喷水灭火。 ➢ 预作用自动喷水灭火系统的优点： 同时具备干式喷水灭火系统和湿式喷水灭火系统的特点； 克服了干式喷水灭火系统控火灭火率低，湿式系统
12
第二章 建筑消防给水系统
10
18
7
6
8
15
5
14
4
13
12 2
3
9 11
17
16
16
火灾发生
喷头开启
末端试验 阀开启
高位水箱 供水
报警阀动作
水泵接合器供水
水力警铃 动作
压力开关 动作
水泵开启 供水
喷头正常 喷水灭火
水流指示 器动作
消防中心 控制室
报告发出 指令 7
第二章 建筑消防给水系统
➢ 特点：为喷头常闭的灭火系统，管网中充满有压水，当 建筑物发生火灾，火点温度达到开启闭式喷头时，喷头 出水灭火。 闭式喷头接受高温而动作,一般火焰中心处的温度最高, 因此在火焰中心处的喷头最先喷水,而外围地区的温度 未上升到一定高度时,喷头不会打开喷水。因而灭火用 水量少,又得到最有效的利用。 湿式喷水灭火系统工作时不受烟雾遮掩的影响,所以比 人力灭火的效率高。湿式喷水灭火系统是使用最广泛的 喷水灭火系统。
压力水,控制阀后至喷头在平时没有水,而是充满了气体。干式阀出口侧压力下降,干式阀自动打开,在此之后 压力水进入管网喷水和推动水力警铃等,均与湿式系统 的工作相同。 ➢ 适用场所：干式喷水灭火系统的控制阀后在平时没有水, 因此它可以安装在寒冷地区（环境温度<4℃ ）或经常 处于高温的场所（环境温度＞70℃ ）。
8
第二章 建筑消防给水系统
优点：灭火及时扑救效率高。 缺点：由于管网中充有有压水，当渗漏时会损毁建筑装饰
和影响建筑的使用。 适用范围：该系统只适用于环境温度4℃<t<70℃的建筑物。
9
第二章 建筑消防给水系统
2）干式喷水灭火系统： ➢ 组成：闭式喷头、管道系统、干式报警阀、干式报警控
制装置、充气装置、排气设备、供水设施。 ➢ 工作原理：干式喷水灭火系统在控制阀前的管道内充满
b. 开式喷头：根据用途分为开启式、水幕式、喷雾式。
15
第二章 建筑消防给水系统
玻璃球喷头结构
1—阀座 2—垫圈 3—阀片 4—玻璃球 5—色液 6—支架 7—锥套 8—溅水盘
16
第二章 建筑消防给水系统
易熔合金闭式喷头构造
1—支架；2—锁片；3—溅水盘；4—弹性隔板；5—阀堵 17
第二章 建筑消防给水系统
焰或高温气流使喷头的感温元件动作,喷头自动打开喷水 灭火。水流通过报警阀推动水力警铃,发出声响报警信号, 并通过压力开关和水流指示器将信号送至区域报警控制箱 或消防控制室,显示发生火灾的区域或地点,也可以启动消 防泵。
5
第二章 建筑消防给水系统
湿式自动喷水灭火系统组成示意图
1-消防水池进水管; 2-消防水池; 3-喷淋水泵; 4-湿式报警报警阀; 5-系统检修阀(信号阀); 6-信号控制阀; 7-水流指示器; 8-闭式喷头; 9-末端试水装置; 10-屋顶水箱; 11-试水排水管; 12-试验放水阀; 13-延迟器; 14-压力开关; 15-水力警铃; 16-水泵接合器; 17-试水阀
产生水渍的缺陷，可以代替干式系统提高灭火速度。也 可代替湿式系统，用于管道和喷头易于被损坏而产生喷 水和漏水，造成严重水渍的场所； ➢ 适用场合：还可用于对自动喷水灭火系统安全要求较高 的建筑物中。
13
第二章 建筑消防给水系统
4）雨淋系统 雨淋系统采用开式喷头，由雨淋阀控制喷水范围，利
用配套的火灾自动报警系统或传动管系统监测火灾并自 动启动系统灭火。发生火灾时，火灾探测器将信号送至 火灾报警控制器，压力开关、水力警铃报警，控制器输 出信号打开雨淋阀，同时启动水泵，整个保护区内的喷 头喷水灭火。
10
喷头或排气 阀开启放气
火灾发生
高位水箱 气压罐供水
干式报警 阀开启
水流进入喷水管网
水力警铃 动作
压力开关 动作
喷头正常 喷水灭火
水泵开启 供水
水流指示器 动作
消防中心 控制室
11
第二章 建筑消防给水系统
3）预作用自动喷水灭火系统： ➢ 组成：闭式喷头、预作用阀门、管网、报警装置、供水
设施、火灾控制器及控制系统组成 ➢ 特点：为喷头常闭的灭火系统，管网中平时不充水。发
1
第二章 建筑消防给水系统
五、自动喷水灭火系统 1.自动喷水灭火系统危险等级划分
轻危险级 中危险级（I级 、Ⅱ级） 严重危险级 （I级 、Ⅱ级） 仓库危险级 （I级 、Ⅱ级、Ⅲ级）
2.自动喷水灭火系统的分类与原理
2
第二章 建筑消防给水系统
3
第二章 建筑消防给水系统
（1）分类:
自动 喷水 灭火 系统
闭式自动喷 水灭火系统
开式自动喷 水灭火系统
湿式自动喷水灭火系统 干式自动喷水灭火系统 干湿式自动喷水灭火系统 预作用自动喷水灭火系统
雨淋系统 水幕系统 水喷雾灭火系统
4
第二章 建筑消防给水系统
（2）原理 1）湿式自动喷水灭火系统： ➢ 组成：闭式喷头、湿式报警阀、管网供水设备及供水水源 ➢ 工作原理：湿式系统内始终充满压力水,当火灾发生时,火
合集下载
简单建筑消防水灭火系统施工图设计(ppt 37页)
湿式自动喷水灭火系统原理
干式自动喷水灭火系统
特点：为喷头常闭的灭火系统，管网中平时不充水，充有有压空气（或氮） ， 不怕冻结，不怕环境温度高。 当建筑物发生火灾火点温度达到开启闭时喷头时， 喷头开启排气、充水灭火。 优点：管网中平时不充水，对建筑物装饰无影响，对环境温度也无要求，适用 于采暖期长而建筑内无采暖的场所。 缺点：与湿式喷水灭火系统相比，因增加一套充气设备，且要求管网内的气压 要经常保持在一定范围内，因此-管理比较复杂，投资较大。该系统灭火时需先 排气，故喷头出水灭火不如湿式系统及时，灭火效率低；管网、喷头安装要求 严格。
消火栓布置间距
①消火栓单排布置，且要求保证l支水枪灭火时的消火栓间距按下式计算
S ≤2 R2 b2
②消火栓单排布置，且要求保证2支水枪灭火时的消火栓间距按下式计算
S ≤ R2 -b2
式中：S —消火栓间距，m；R —消火栓保护半径，m；b —消火栓最大保护宽度，m。
图2-10单排布置、1支水枪灭火消火栓布置间距 2-11 单排布置、2支水枪灭火消火栓布置间距
规范同时又规定自动喷水灭火系统不适用于存在较多下列物品的 场所，如火药、炸药、弹药、火工品工厂、核电站及飞机库等特殊功能建 筑：
①遇水发生爆炸或加速燃烧的物品； ②遇水发生剧烈化学反应或产生有毒有害物质的物品； ③洒水将导致喷溅或沸溢的液体。
自动喷水灭火系统的分类
湿式自动喷水灭火系统干式自动 Nhomakorabea水灭火系统
自
闭
预作用自动喷水灭火系统
动
式
喷 水
重复启闭预作用灭火系统
灭
火
自动喷水—泡沫联用灭火系统
系
统
雨淋系统
开
式
自动喷淋给水系统PPT课件
3. 管网的布置和敷设
每根配水支管或配水管的直径，均应不小 于25mm。每根配水支管设置的喷头数，对 轻危险级或普通危险级的建筑物不应超过8 个；对严重危险级的建筑物不应超过6个。 闭式自动喷水灭火系统的每个报警阀控制 的喷头数，应按所选的规格及供水压力计 算确定，见表11-10。
11.4.3 开式自动喷水灭火系统
湿式报警阀
干式报警阀
3. 水流报警装置
水流报警装置主要有： 水力警铃、水流指示器和压力开关。
水力警铃
水流指示器
压力开关
(1)水力警铃 主要用于湿式喷水灭火系统，宜装在报警阀附近
(连接管不宜超过6m)。
作用原理: 当报警阀打开消防水源后，具有一定压力的水流冲
动叶轮打铃报警。水力警铃不得由电动报警装置取代。
(2) 水流指示器
作用步骤: 某个喷头开启喷水或管网发生水量泄漏时，管道
中的水产生流动；引起水流指示器中桨片随水流而动 作；接通延时电路后，继电器触电吸合发出区域水流 电信号，送至消防控制室。
(3)压力开关
作用原理： 在水力警铃报警的同时，依靠警铃管内水压的升高自
动接通电触点，完成电动警铃报警，向消防控制室传送电 信号或启动消防水泵。
自动喷淋给水系统
11.4 自动喷水灭火系统
自动喷水灭火系统：在发生火灾时，能自动喷水灭火并同时发出火警信号 的灭火系统。 按喷头开闭形式，分为闭式喷水系统和开式喷水系统。
闭式自动喷水灭火系统 开式自动喷水灭火系统
湿式自动喷水灭火系统 干式自动喷水灭火系统 干湿式自动喷水灭火系 统 预作用自动喷水灭火系 统 重复启闭预作用灭火系 统 闭式自动喷水 泡沫联用系统
闭式喷头构造示意图 (c)直立型 (d)下垂型；(e)边墙型(立式、水平式)
《消防给水系统》
3.4 建筑消防给水系统
(4) 超过7层的单元式住宅楼、超过6层的塔式 住宅、通廊式住宅、底层设有商店的单元式住宅等；
(5) 超过5层或体积超过10 000m3的其他民用 建筑；
(6) 国家级文物保护单位的重点砖木或木结构 的古建筑。
整理课件
3.4 建筑消防给水系统
（二）消火栓给水系统的组成
室内消火栓给水系统一般由水枪、水带、 消火栓、消防管道、消防水池、高位水箱、 水泵接合器和增压水泵等组成。
2、仅设水箱的消火栓供水方式 当室外给水管网的压力变化较大，但其
水量能满足室内用水的要求时，可采用此种 供水方式。
整理课件
设水箱的消火栓供水方式 整理课件
3.4 建筑消防给水系统
3、设有消防水泵和水箱的消火栓供水方式 当室外给水管网的压力经常不能满足室
内消火栓系统所需的水量和水压的要求时， 宜采用此种供水方式。
❖ 低层建筑室内消火栓系统是指9层及9层以下 的住宅建筑、高度在24m以下的其他民用建 筑和高度不超过24m的厂房、车库以及单层 公共建筑的室内消火栓消防系统。
❖ 高层建筑室内消火栓系统是指10层及10层以 上的住宅建筑、高度在24m以上的其他民用 建筑和工业建筑的室内消火栓消防系统。
整理课件
3.4 建筑消防给水系统
整理课件
3.4 建筑消防给水系统
1 消火栓设备
消火栓设备由水枪、水带和消火栓组成，均安装 于消火栓箱内。
整理课件
3.4 建筑消防给水系统
整理课件
3.4 建筑消防给水系统
消火栓箱示意图
整理课件
3.4 建筑消防给水系统
消火栓： 消火栓均为内扣式接口的球形阀式龙头，有单
出口和双出口之分。双出口消火栓直径为65mm，单 出口消火栓直径有50mm和65mm两种。
湿式自动喷水灭火系统ppt演示课件
系统主要部件构成及用途
消防水箱 设置消防水箱的目的，一是提供系统启动初期的消防用
水量和水压，在消防泵出现故障的紧急情况下应急供水，确 保喷头开放后立即喷水，以及时控制初期火灾，并为外援灭 火争取时间；二是利用高位差为系统提供准工作状态下所需 的水压，以达到管道内充水并保持一定压力的目的。
7
严格执行突发事件上报制度、校外活 动报批 制度等 相关规 章制度 。做到 及时发 现、制 止、汇 报并处 理各类 违纪行 为或突 发事件 。
末端试水装置 为了检测系统的可靠性，测试系统能否在开放最不利条件
下的一只喷头的可靠报警并正常启动，要求在每个报警阀的供 水最不利处设置末端试水装置。末端试水装置的试水接头相当 于一个标准喷头的放水口。
8
严格执行突发事件上报制度、校外活 动报批 制度等 相关规 章制度 。做到 及时发 现、制 止、汇 报并处 理各类 违纪行 为或突 发事件 。
闭式喷头
9
严格执行突发事件上报制度、校外活 动报批 制度等 相关规 章制度 。做到 及时发 现、制 止、汇 报并处 理各类 违纪行 为或突 发事件 。
水流指示器
10
严格执行突发事件上报制度、校外活 动报批 制度等 相关规 章制度 。做到 及时发 现、制 止、汇 报并处 理各类 违纪行 为或突 发事件 。
24
严格执行突发事件上报制度、校外活 动报批 制度等 相关规 章制度 。做到 及时发 现、制 止、汇 报并处 理各类 违纪行 为或突 发事件 。
消防水泵接合器 消防水泵接合器是供消防车向消防给水管网输送消防用水
的预留接口。
25
严格执行突发事件上报制度、校外活 动报批 制度等 相关规 章制度 。做到 及时发 现、制 止、汇 报并处 理各类 违纪行 为或突 发事件 。
消防水箱 设置消防水箱的目的，一是提供系统启动初期的消防用
水量和水压，在消防泵出现故障的紧急情况下应急供水，确 保喷头开放后立即喷水，以及时控制初期火灾，并为外援灭 火争取时间；二是利用高位差为系统提供准工作状态下所需 的水压，以达到管道内充水并保持一定压力的目的。
7
严格执行突发事件上报制度、校外活 动报批 制度等 相关规 章制度 。做到 及时发 现、制 止、汇 报并处 理各类 违纪行 为或突 发事件 。
末端试水装置 为了检测系统的可靠性，测试系统能否在开放最不利条件
下的一只喷头的可靠报警并正常启动，要求在每个报警阀的供 水最不利处设置末端试水装置。末端试水装置的试水接头相当 于一个标准喷头的放水口。
8
严格执行突发事件上报制度、校外活 动报批 制度等 相关规 章制度 。做到 及时发 现、制 止、汇 报并处 理各类 违纪行 为或突 发事件 。
闭式喷头
9
严格执行突发事件上报制度、校外活 动报批 制度等 相关规 章制度 。做到 及时发 现、制 止、汇 报并处 理各类 违纪行 为或突 发事件 。
水流指示器
10
严格执行突发事件上报制度、校外活 动报批 制度等 相关规 章制度 。做到 及时发 现、制 止、汇 报并处 理各类 违纪行 为或突 发事件 。
24
严格执行突发事件上报制度、校外活 动报批 制度等 相关规 章制度 。做到 及时发 现、制 止、汇 报并处 理各类 违纪行 为或突 发事件 。
消防水泵接合器 消防水泵接合器是供消防车向消防给水管网输送消防用水
的预留接口。
25
严格执行突发事件上报制度、校外活 动报批 制度等 相关规 章制度 。做到 及时发 现、制 止、汇 报并处 理各类 违纪行 为或突 发事件 。

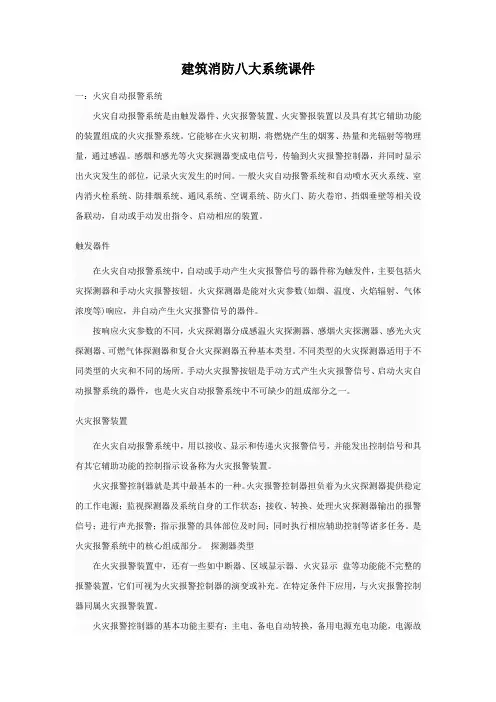

消防八大系统课件
建筑消防八大系统课件一：火灾自动报警系统火灾自动报警系统是由触发器件、火灾报警装置、火灾警报装置以及具有其它辅助功能的装置组成的火灾报警系统。
它能够在火灾初期，将燃烧产生的烟雾、热量和光辐射等物理量，通过感温。
感烟和感光等火灾探测器变成电信号，传输到火灾报警控制器，并同时显示出火灾发生的部位，记录火灾发生的时间。
一般火灾自动报警系统和自动喷水灭火系统、室内消火栓系统、防排烟系统、通风系统、空调系统、防火门、防火卷帘、挡烟垂壁等相关设备联动，自动或手动发出指令、启动相应的装置。
触发器件在火灾自动报警系统中，自动或手动产生火灾报警信号的器件称为触发件，主要包括火灾探测器和手动火灾报警按钮。
火灾探测器是能对火灾参数(如烟、温度、火焰辐射、气体浓度等)响应，并自动产生火灾报警信号的器件。
按响应火灾参数的不同，火灾探测器分成感温火灾探测器、感烟火灾探测器、感光火灾探测器、可燃气体探测器和复合火灾探测器五种基本类型。
不同类型的火灾探测器适用于不同类型的火灾和不同的场所。
手动火灾报警按钮是手动方式产生火灾报警信号、启动火灾自动报警系统的器件，也是火灾自动报警系统中不可缺少的组成部分之一。
火灾报警装置在火灾自动报警系统中，用以接收、显示和传递火灾报警信号，并能发出控制信号和具有其它辅助功能的控制指示设备称为火灾报警装置。
火灾报警控制器就是其中最基本的一种。
火灾报警控制器担负着为火灾探测器提供稳定的工作电源；监视探测器及系统自身的工作状态；接收、转换、处理火灾探测器输出的报警信号；进行声光报警；指示报警的具体部位及时间；同时执行相应辅助控制等诸多任务。
是火灾报警系统中的核心组成部分。
探测器类型在火灾报警装置中，还有一些如中断器、区域显示器、火灾显示盘等功能能不完整的报警装置，它们可视为火灾报警控制器的演变或补充。
在特定条件下应用，与火灾报警控制器同属火灾报警装置。
火灾报警控制器的基本功能主要有：主电、备电自动转换，备用电源充电功能，电源故障监测功能，电源工作状态指标功能，为探测器回路供电功能，控测器或系统故障声光报警，火灾声、光报警、火灾报警记忆功能，时钟单元功能，火灾报警优先报故障功能，声报警音响消音及再次声响报警功能。
室内消防给水系统
室内消防给水系统的常见问题 及维修方法
介绍室内消防给水系统可能出现的故障和常见问题，并分享相应的维修方法 和解决方案。
安全注意事项及应急措施
提供室内消防给水系统的使用注意事项和应急措施，帮助人们在发生火灾时 迅速、安全地应对和处理。
室内消防给水系统
室内消防给水系统是保障建筑物内部防火安全的重要设施。本PPT将介绍其组 成、设计、选材和维护等关键内容，帮助您深入了解室内消防给水系统。
什么是室内消防给水系统
室内消防给水系统为建筑内部提供灭火水源的系统。它包括消防水源、泵站、 管道、喷头等组成部分。
灭火系统种类及组成
自动喷水灭火系统
液力换向器的作用
液力换向器在室内消防给水系统中起到了调节水压、保护管道和设备的作用，提高了系统的工作效率和稳定性。
液压驾驶台的主要用途
液压驾驶台是室内消防给水系统中的关键组成部分，用于监控和控制水泵、阀门和其他设备的运行情况，确保 系统的正常工作。
喷水要求及喷头类型
1 喷水要求
根据建筑物的用途和防火级别，确定消防给水系统所需的喷水压力和水流量。
2 喷头类型
根据喷洒方式和灭火要求，选择适当的喷水效果和喷头类型，如喷雾喷头、喷射喷头等。
水位控制器的作用及引导水箱 的使用
水位控制器用于监测和控制室内水箱的水位，确保水源的稳定供应。引导水 箱的使用可以提高消防给水系统的效率和可靠性。
室内消防给水系统的日常维护
对室内消防给水系统进行定期维护和检修，包括检查水压、清洁喷头、保养 水泵等，以确保系统始终处于良好工作状态。
采用喷头喷射水雾形成水幕，有效降低燃烧温 度和阻燃能力。
气体灭火系统
注入灭火气体（如二氧化碳或惰性气体），降 低火源周围的氧浓度，抑制火焰的燃烧。
自动喷水灭火系统设计规范(规范讲解).ppt
A、系统处于准工作状态时，严 禁管道漏水。
B、严禁系统误喷。 C、替代干式系统。 （4）重复启闭预作用系统适用于灭火 后必需及时停止喷水的场所。第 4.2.4条
（5）具有下列条件之一的场所，应采用雨 淋系统。 第4.2.5条
A、火灾的水平蔓延速度快，闭式喷头 的开放不能及时使喷水有效覆盖着 火 区域。
第10.2.1条 系统应设独立的供水泵，并按 一运一备或二运一备比例设置备用泵。
第10.2.2条 按二级负荷供电的建筑，宜采 用柴油机泵作备用泵。
第10.2.3条 系统的供水泵、稳压泵，应采 用自灌式吸水方式，采用天然水源时， 水泵的吸水口应采取防止杂物堵塞的措 施。
第10.2.4条 每组供水泵的吸水管不 应少于2根，报警阀入口前设置环状 管道系统，每组供水泵的出水管不 应少于2根，供水泵的吸水管应设控 制阀，出水管应设控制阀、止回阀、 压力表和直径不小于65mm的试水阀， 必要时应采取控制供水泵出口压力 的措施。
危险等级是设计时首先应确定的基本条 件，它确定后，喷水强度、作用面积、喷 水水量等就可以计算出来，因此设置场所 火灾危险等级应慎重决定。
三、自动喷水灭火系统的组 成 第4.2.9条
自动喷水灭火系统一般由喷头、 水流指示器，报警阀组，压力开关 等组件和末端试水装置，自动排气 阀、泄水阀（或泄水口）和排污口， 以及管道，供水设施（水池、水泵） 等组成。图喷洒2.doc 喷洒图3.doc
4、湿式报警阀组 第6章第2节
第6.2.3条 一个报警阀组的喷头数应符合下列 规定
（1）湿式系统，预作用系统不宜超过800只， 干式系统不宜超过500只。 （2）当配水支管同时安装保护吊顶下方和 上方空间的喷头时，应只将数量较多的一侧 的 喷头计入报警阀组控制的喷头总数。 （3）每个报警阀组供水的最高与最低位置喷 头，其高程差不宜大于50m。第6.2.4条
B、严禁系统误喷。 C、替代干式系统。 （4）重复启闭预作用系统适用于灭火 后必需及时停止喷水的场所。第 4.2.4条
（5）具有下列条件之一的场所，应采用雨 淋系统。 第4.2.5条
A、火灾的水平蔓延速度快，闭式喷头 的开放不能及时使喷水有效覆盖着 火 区域。
第10.2.1条 系统应设独立的供水泵，并按 一运一备或二运一备比例设置备用泵。
第10.2.2条 按二级负荷供电的建筑，宜采 用柴油机泵作备用泵。
第10.2.3条 系统的供水泵、稳压泵，应采 用自灌式吸水方式，采用天然水源时， 水泵的吸水口应采取防止杂物堵塞的措 施。
第10.2.4条 每组供水泵的吸水管不 应少于2根，报警阀入口前设置环状 管道系统，每组供水泵的出水管不 应少于2根，供水泵的吸水管应设控 制阀，出水管应设控制阀、止回阀、 压力表和直径不小于65mm的试水阀， 必要时应采取控制供水泵出口压力 的措施。
危险等级是设计时首先应确定的基本条 件，它确定后，喷水强度、作用面积、喷 水水量等就可以计算出来，因此设置场所 火灾危险等级应慎重决定。
三、自动喷水灭火系统的组 成 第4.2.9条
自动喷水灭火系统一般由喷头、 水流指示器，报警阀组，压力开关 等组件和末端试水装置，自动排气 阀、泄水阀（或泄水口）和排污口， 以及管道，供水设施（水池、水泵） 等组成。图喷洒2.doc 喷洒图3.doc
4、湿式报警阀组 第6章第2节
第6.2.3条 一个报警阀组的喷头数应符合下列 规定
（1）湿式系统，预作用系统不宜超过800只， 干式系统不宜超过500只。 （2）当配水支管同时安装保护吊顶下方和 上方空间的喷头时，应只将数量较多的一侧 的 喷头计入报警阀组控制的喷头总数。 （3）每个报警阀组供水的最高与最低位置喷 头，其高程差不宜大于50m。第6.2.4条
消防给水系统和自动喷水灭火系统讲义
消防给水系统和自动喷水灭火系统讲义消防给水系统和自动喷水灭火系统不仅是现代建筑安全防护的重要组成部分，也是城市和社区公共安全的保障设施。
在消防安全工作中，了解、使用和维护这些系统是至关重要的。
本文将对消防给水系统和自动喷水灭火系统相关知识进行全面阐述，以便读者学会如何正确地使用这些系统，并保障人民群众的生命财产安全。
一、消防给水系统消防给水系统是指用于提供灭火用水和消防设施用水的水源供应系统。
在建筑物的火警监控和自动报警系统报警时，消防给水系统必须能够迅速地将水源输送到火灾现场。
1. 组成消防给水系统主要由水源设备、提升设备、输水管路、消防水泵、防护设施等组成。
水源设备可以是自来水公司、地下水或地面水，提升设备可以是水塔或地下水池，输水管路可以是地下管道或明渠，消防水泵可以是柴油或电动水泵。
2. 设计消防给水系统设计应满足灭火用水和消防设施用水两个用水量的要求。
在选择消防水泵时，应根据最大流量和最大扬程的需要进行合理配置。
消防给水系统还应设置检测系统，定期检查、维护系统设备，确保它能够在最短时间内提供足够的水源。
二、自动喷水灭火系统自动喷水灭火系统是指用于在火灾地点进行灭火的设施，并具有自动化控制功能。
当火灾监控系统探测到火灾信号时，自动喷水灭火系统将自动启动并向火灾地点喷水，以防止火势扩大。
1. 组成自动喷水灭火系统主要由水源、水泵、管路、阀门、喷头、控制器和监控设备等组成。
控制器可以是单台设备或多台设备组合，喷头根据防护等级不同可以选择干式或湿式喷头。
2. 设计自动喷水灭火系统的设计应根据场所的结构属性、用途、火灾类型、散热负荷和防护要求等因素进行合理设计。
设计时应选择恰当的喷头、管道直径和放水口数量，喷头的布局应使其对火灾区域进行全面覆盖。
三、应用技术目前，消防给水系统和自动喷水灭火系统的应用已经成为重要的防火手段之一。
随着科技的发展，这两类系统的应用技术也在不断提高。
1. 技术发展消防给水系统的凝结灭火技术可以在火灾发生时，通过快速喷水形成冰雪包围火源，充分利用水的吸热物理特性将火灾过程迅速降温。
建筑消防给水系统概述PPT(共 96张)
第5章 建筑消防给水系统 5.1 消火栓给水系统及布置
5.1.2 消火栓给水系统的给水方式
总目录
本章总目录
2. 设水箱
的消火栓给水方式
水箱
水表
消火栓
水泵接合器
第5章 建筑消防给水系统 5.1 消火栓给水系统及布置
5.1.2 消火栓给水系统的给水方式
总目录
本章总目录
2. 设水箱的消火栓给水方式
供水特点：由室外给水管网向水箱供水，箱内贮存 10min消防用水量。
立设置，应根据建筑物的性质和使用要求经技术经 济比较后确定。
4. 消防水池 适用条件：用于无室外消防水源情况下，贮存火灾
持续时间内的室内消防用水量。 设置：可设于室外地下或地面上，也可设在室内地
下室，或与室内游泳池、水景水池兼用。
第5章 建筑消防给水系统 5.1 消火栓给水系统及布置
5.1.1 消火栓给水系统组成
总目录
本章总目录
2. 水泵接合器 水泵接合器是连接消防车向室内消防给水系统加
压供水的装置，一端有消防给水管网水平干管引出另
一端设于消防车易于接近的地方。
第5章 建筑消防给水系统 5.1 消火栓给水系统及布置
5.1.1 消火栓给水系统组成
总目录
本章总目录
3. 消防管道 建筑物内消防管道是否与其他给水系统合或独
CAD 设计图二 在这里单击鼠标左键查看
第5章 建筑消防给水系统 5.1 消火栓给水系统及布置
5.1.1 消火栓给水系统组成
总目录
本章总目录
1. 消火栓设备 消火栓设备由水枪、水带和消火栓组成，均安装
于消火栓箱内。
水枪
水带
消火栓箱
第5章 建筑消防给水系统 5.1 消火栓给水系统及布置
[PPT] 消火栓系统培训讲义
焊条电弧焊焊接主要缺陷
气孔 裂缝 未熔合
氩弧焊
氩弧焊时采用直流正接； 焊前应将焊丝用不锈钢丝刷刷掉表面的氧化皮，并用 丙酮清洗；焊条应在200-250 ℃ 烘干1h，随取随用； 焊前将工件坡口两侧25 mm 范围内的油污等清理干净， 并用丙酮清洗坡口两侧25 mm 范围； 氩弧焊时，喷嘴直径Φ2 mm , 钨极为钵钨极，规格 Φ2.5 mm ； 坡口形式及装配定位焊。坡口形式采用V 形坡口。
消火栓系统培训讲义
给排水分类
给排水分类：给水工程、排水工程、建筑给排水工程 建筑给排水：建筑给排水由建筑给水系统、建筑排水 系统、建筑热水供应系统、建筑中水工程等部分组成。 建筑给水系统：生活给水系统、生产给水系统、消防 给水系统 建筑排水系统：建筑内部排水系统、屋面雨水排水系 统 建筑消防系统：消火栓给水系统、自动喷水系统（自 动喷淋、细水喷雾）、气体灭火系统、固定灭火器 （如手提灭火器）
套管在过墙两侧或预制板下面外露，原因是套管过长或钢套管没焊架铁造成。
麻头清理不净，原因是操作人员未及时清理造成。
试压及通暖时，管道被堵塞。主要是安装时，预留口没装临时堵，掉进杂物 造成。
水泵安装
水泵基础按设计图纸施工，吸水管应加减振器。加压泵可不没减振 装置，但恒压泵应加减振装置，进出水口加防噪声设施，水泵出口宜 加缓闭式逆止阀。
6、应注意的质量问题
管道坡度不均匀。造成的原因是安装干管后又开口，接口以后不调直，或吊 卡松紧不一致，立管卡子未拧紧，灯叉弯不平，及管道分路预制时，没有进 行联接调查。 立管不垂直，主要因支管尺寸不准，推、拉立管造成。分层立管上下不对正， 距墙不一致，主要是剔板洞时，不吊线而造成。
