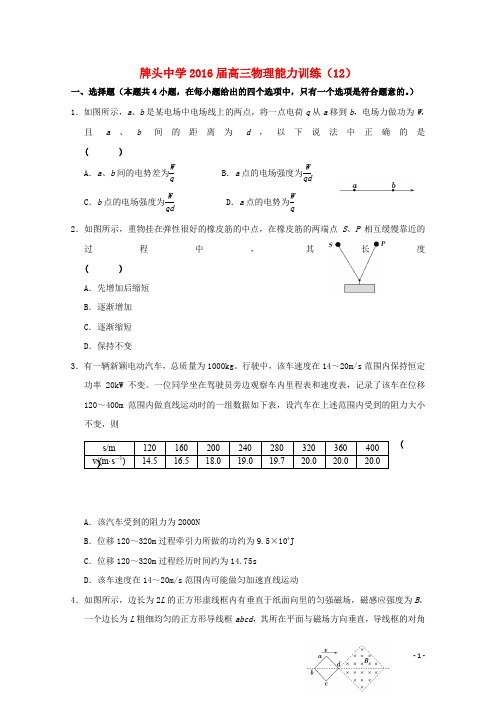

牌头中学2016届高三物理能力训练（12）一、选择题（本题共4小题，在每小题给出的四个选项中，只有一个选项是符合题意的。
） 1．如图所示，a 、b 是某电场中电场线上的两点，将一点电荷q 从a 移到b ，电场力做功为W ，且a 、b 间的距离为d ，以下说法中正确的是( )A ．a 、b 间的电势差为W qB ．a 点的电场强度为W qdC ．b 点的电场强度为W qdD ．a 点的电势为W q2．如图所示，重物挂在弹性很好的橡皮筋的中点，在橡皮筋的两端点S 、P 相互缓慢靠近的过程中，其长度( ) A ．先增加后缩短 B ．逐渐增加 C ．逐渐缩短 D ．保持不变3．有一辆新颖电动汽车，总质量为1000kg 。
行驶中，该车速度在14～20m/s 范围内保持恒定功率20kW 不变。
一位同学坐在驾驶员旁边观察车内里程表和速度表，记录了该车在位移120～400m 范围内做直线运动时的一组数据如下表，设汽车在上述范围内受到的阻力大小不变，则(A ．该汽车受到的阻力为2000NB ．位移120～320m 过程牵引力所做的功约为9.5×104J C ．位移120～320m 过程经历时间约为14.75sD ．该车速度在14～20m/s 范围内可能做匀加速直线运动4．如图所示，边长为2L 的正方形虚线框内有垂直于纸面向里的匀强磁场，磁感应强度为B 。
一个边长为L 粗细均匀的正方形导线框abcd ，其所在平面与磁场方向垂直，导线框的对角线与虚线框的对角线在一条直线上，导线框各边的电阻大小均为R 。
在导线框从图示位置开始以恒定速度v 沿对角线方向进入磁场，到整个导线框离开磁场区域的过程中，下列说法正确的是( )A ．导线框进入磁场区域时产生顺时针方向的感应电流B ．导线框中有感应电流的时间为2LvC ．导线框的bd 对角线有一半进入磁场时，整个导线框所受安培力大小为B 2L 2v4RD ．导线框的bd 对角线有一半进入磁场时，导线框a 、c 两点间的电势差为2BLv4二、选择题（本题共3小题，在每小题给出的四个选项中，至少有一个选项是符合题意的。
浙江省诸暨市牌头中学高三物理能力训练(28)(无答案)
牌头中学2016届高三物理能力训练（28）2016.5一、选择题（本题共4小题，在每小题给出的四个选项中，只有一个选项是符合题意的。
）1．在物理学发展的过程中，科学家总结了许多重要的物理学思想与方法。
下列有关物理学思想与方法的描述中正确的是( )A．在验证力的合成法则的实验中利用了控制变量法的思想B．在研究物体的运动时，忽略物体自身的大小与形状，把物体视为一个有质量的“点”，即质点，利用了假设法的思想C．库伦在研究电荷间的相互作用时，利用了微小量放大法的思想D．在研究加速度与合外力、质量的关系的实验中，利用了等效替代的思想2．如图所示为高速摄像机拍摄的子弹射过扑克牌的照片，已知子弹穿过扑克牌的时间大约为 6.25×10－5s，试估算子弹穿过扑克牌的的平均速度约为( )A．8m/sB．80m/sC．800m/sD．8000m/s3．小陈同学在家中玩用手指支撑盘子的游戏，如图所示，设该盘子的质量为m，手指与盘子之间的动摩擦因数为µ，重力加速度为g，最大静摩擦等于滑动摩擦，则( )A．若手支撑着盘子一起水平向右匀速运动，则手对盘子有水平向左的静摩擦力B．若手支撑着盘子一起水平向右匀加速运动，则手对盘子的作用力大小为mgC．若手支撑着盘子一起水平向右匀加速运动，则手对盘子的作用力大小为()()22mg+mgμD．若手支撑着盘子一起水平向右匀加速运动，要使得盘子相对手指不发生滑动，则加速度最大为µg4．极板间距为d的平行板电容器充电后与电源断开，一个动能为E k的带电粒子垂直于电场线方向飞入平行板电容器，飞出电容器时动能为2E k；如果使这个带电粒子的初动能变为原来的两倍，同时将电容器极板间距变为0.5d，则它飞出电容器时的动能变为( )A．4E k B．3.5E k C．3E k D．2.5E k二、选择题（本题共3小题，在每小题给出的四个选项中，至少有一个选项是符合题意的。
浙江诸暨市牌头中学2022-2023学年高三下学期第一次阶段测试物理试题试卷
浙江诸暨市牌头中学2022-2023学年高三下学期第一次阶段测试物理试题试卷注意事项:1．答题前，考生先将自己的姓名、准考证号码填写清楚，将条形码准确粘贴在条形码区域内。
2．答题时请按要求用笔。
3．请按照题号顺序在答题卡各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试卷上答题无效。
4．作图可先使用铅笔画出，确定后必须用黑色字迹的签字笔描黑。
5．保持卡面清洁，不要折暴、不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。
一、单项选择题：本题共6小题，每小题4分，共24分。
在每小题给出的四个选项中，只有一项是符合题目要求的。
1、一质量为m的物体放在倾角为θ且足够长的光滑固定斜面上，初始位置如图甲所示，在平行于斜面的力F的作用下由静止开始沿斜面运动，运动过程中物体的机械能E随位置x的变化关系如图乙所示。
其中0~x1过程的图线是曲线，x1~x2过程的图线是平行于x轴的直线，x2~x3过程的图线是倾斜的直线，则下列说法正确的是（）A．在0~x1的过程中，物体向上运动B．在0~x1的过程中，物体的加速度一直增大C．在x1~x2的过程中，物体的速度大小不变D．在0~x3的过程中，物体的速度方向先沿斜面向上再沿斜面向下2、用传感器观察电容器放电过程的实验电路如图甲所示，电源电动势为8V、内阻忽略不计。
先使开关S与1端相连，稍后掷向2端，电流传感器将电流信息传入计算机，屏幕上显示的电流随时间变化的i—t图像如图乙所示。
下列说法正确的是（）A．图中画出的靠近i轴的竖立狭长矩形面积表示电容器所带的总电荷量B．电容器在全部放电过程中释放的电荷量约为20CC．电容器在全部放电过程中释放的电荷量约为4⨯ C4.010-D ．电容器的电容约为24.010⨯μF3、M 、N 、P 三点共线且为电场中同一电场线上的三点，P 为MN 的中点，M 、N 两点处电势分别为M ϕ=20V 、N ϕ=12V 。
下列说法正确的是A ．场强方向是N 指向MB ．一正电荷在P 点时受到的电场力大于在M 点时受到的电场力C ．该电场在P 点处的电势一定为16VD ．一负电荷在P 点时具有的电势能大于在M 点时具有的电势能。
浙江省诸暨市牌头中学高三物理能力训练(21)(无答案)

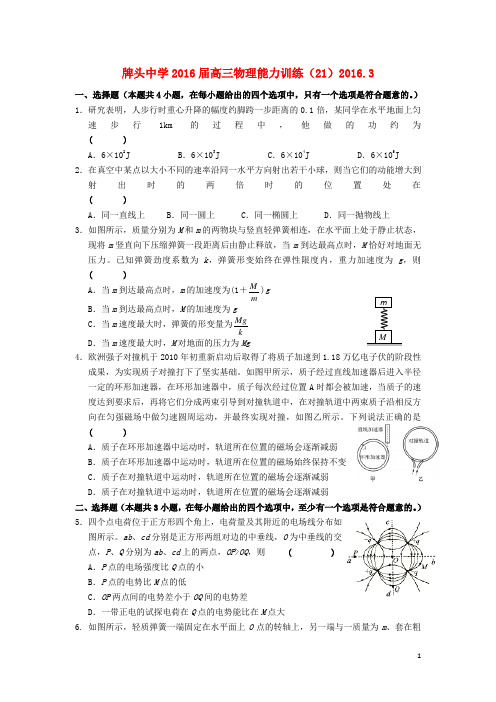

1牌头中学2016届高三物理能力训练（21）2016.3一、选择题（本题共4小题，在每小题给出的四个选项中，只有一个选项是符合题意的。
） 1．研究表明，人步行时重心升降的幅度约脚跨一步距离的0.1倍，某同学在水平地面上匀速步行1km 的过程中，他做的功约为( )A ．6×102J B ．6×103J C ．6×104J D ．6×105J 2．在真空中某点以大小不同的速率沿同一水平方向射出若干小球，则当它们的动能增大到射出时的两倍时的位置处在( )A ．同一直线上B ．同一圆上C ．同一椭圆上D ．同一抛物线上 3．如图所示，质量分别为M 和m 的两物块与竖直轻弹簧相连，在水平面上处于静止状态，现将m 竖直向下压缩弹簧一段距离后由静止释放，当m 到达最高点时，M 恰好对地面无压力。
已知弹簧劲度系数为k ，弹簧形变始终在弹性限度内，重力加速度为g ，则 ( )A ．当m 到达最高点时，m 的加速度为(1＋mM )gB ．当m 到达最高点时，M 的加速度为gC ．当m 速度最大时，弹簧的形变量为kMgD ．当m 速度最大时，M 对地面的压力为Mg4．欧洲强子对撞机于2010年初重新启动后取得了将质子加速到1.18万亿电子伏的阶段性成果，为实现质子对撞打下了坚实基础。
如图甲所示，质子经过直线加速器后进入半径一定的环形加速器，在环形加速器中，质子每次经过位置A 时都会被加速，当质子的速度达到要求后，再将它们分成两束引导到对撞轨道中，在对撞轨道中两束质子沿相反方向在匀强磁场中做匀速圆周运动，并最终实现对撞，如图乙所示。
下列说法正确的是 ( )A ．质子在环形加速器中运动时，轨道所在位置的磁场会逐渐减弱B ．质子在环形加速器中运动时，轨道所在位置的磁场始终保持不变C ．质子在对撞轨道中运动时，轨道所在位置的磁场会逐渐减弱D ．质子在对撞轨道中运动时，轨道所在位置的磁场会逐渐减弱二、选择题（本题共3小题，在每小题给出的四个选项中，至少有一个选项是符合题意的。
浙江省诸暨市牌头中学高三下学期物理能力训练(27)(无答案).docx

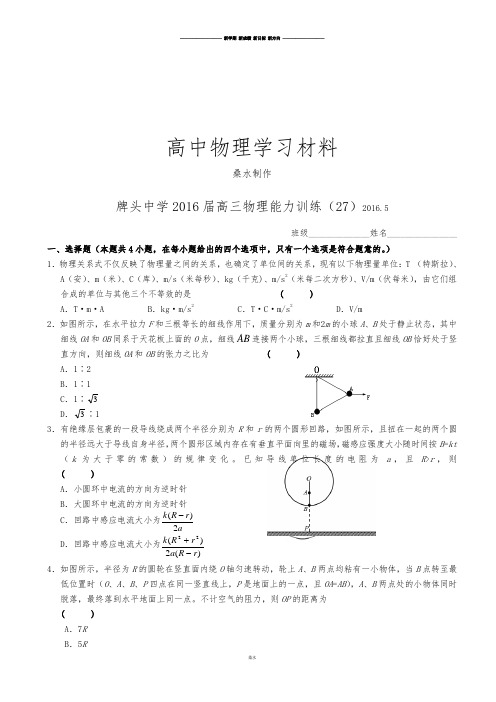

高中物理学习材料桑水制作牌头中学2016届高三物理能力训练（27）2016.5班级______________姓名________________一、选择题（本题共4小题，在每小题给出的四个选项中，只有一个选项是符合题意的。
）1．物理关系式不仅反映了物理量之间的关系，也确定了单位间的关系，现有以下物理量单位：T （特斯拉）、A （安）、m （米）、C （库）、m/s （米每秒）、kg （千克)、m/s 2（米每二次方秒）、V/m （伏每米），由它们组合成的单位与其他三个不等效的是 ( )A ．T ·m ·AB ．kg ·m/s 2C ．T ·C ·m/s 2D ．V/m2．如图所示，在水平拉力F 和三根等长的细线作用下，质量分别为m 和2m 的小球A 、B 处于静止状态，其中细线OA 和OB 同系于天花板上面的O 点，细线AB 连接两个小球，三根细线都拉直且细线OB 恰好处于竖直方向，则细线OA 和OB 的张力之比为 ( ) A ．1∶2 B ．1∶1 C ．1∶3 D ．3∶13．有绝缘层包裹的一段导线绕成两个半径分别为R 和r 的两个圆形回路，如图所示，且扭在一起的两个圆的半径远大于导线自身半径，两个圆形区域内存在有垂直平面向里的磁场，磁感应强度大小随时间按B =kt（k为大于零的常数）的规律变化。
已知导线单位长度的电阻为a ，且R >r ，则 ( )A ．小圆环中电流的方向为逆时针B ．大圆环中电流的方向为逆时针C ．回路中感应电流大小为a r R k 2)(-D ．回路中感应电流大小为)(2)(22r R a r R k -+ 4．如图所示，半径为R 的圆轮在竖直面内绕O 轴匀速转动，轮上A 、B 两点均粘有一小物体，当B 点转至最低位置时（O 、A 、B 、P 四点在同一竖直线上，P 是地面上的一点，且OA =AB ），A 、B 两点处的小物体同时脱落，最终落到水平地面上同一点。
浙江省绍兴市诸暨市牌头中学高考物理模拟试卷(一)(含解析)

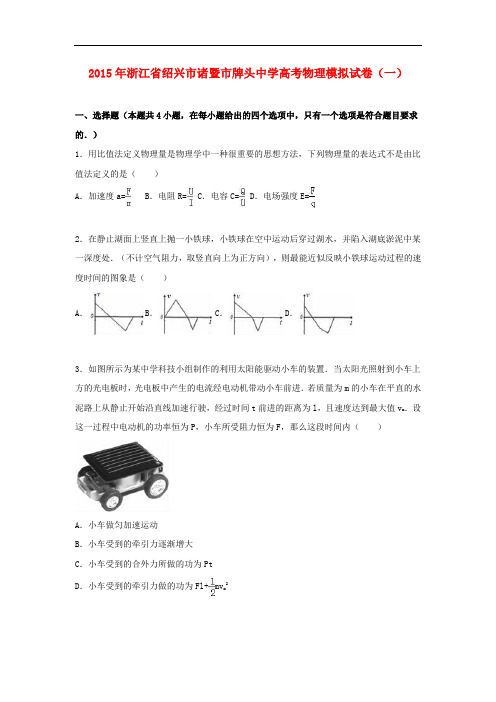

2015年浙江省绍兴市诸暨市牌头中学高考物理模拟试卷（一）一、选择题（本题共4小题，在每小题给出的四个选项中，只有一个选项是符合题目要求的．）1．用比值法定义物理量是物理学中一种很重要的思想方法，下列物理量的表达式不是由比值法定义的是（）A．加速度a=B．电阻R= C．电容C= D．电场强度E=2．在静止湖面上竖直上抛一小铁球，小铁球在空中运动后穿过湖水，并陷入湖底淤泥中某一深度处．（不计空气阻力，取竖直向上为正方向），则最能近似反映小铁球运动过程的速度时间的图象是（）A．B．C．D．3．如图所示为某中学科技小组制作的利用太阳能驱动小车的装置．当太阳光照射到小车上方的光电板时，光电板中产生的电流经电动机带动小车前进．若质量为m的小车在平直的水泥路上从静止开始沿直线加速行驶，经过时间t前进的距离为l，且速度达到最大值v m．设这一过程中电动机的功率恒为P，小车所受阻力恒为F，那么这段时间内（）A．小车做匀加速运动B．小车受到的牵引力逐渐增大C．小车受到的合外力所做的功为PtD．小车受到的牵引力做的功为Fl+mv m24．一条向东匀速行驶的船上，某人正相对船以0.6m/s的速度匀速向上升起一面旗帜，当他在15s内将旗升到杆顶的过程中，船行驶了28.5m，则旗相对于岸的速度约为（）A．0.6m/s B．1.9 m/s C．2m/s D．2.5m/s二、选择题（本题共3小题，在每小题给出的四个选项中，至少有一个选项是符合题目要求的．）5．如图1所示，在某一电场中有一条直电场线，在电场线上取AB两点，将一个电子由A点以某一初速度释放，它能沿直线运动到B点，且到达B点时速度恰为零，电子运动的v﹣t图象如图2所示．则下列判断正确的是（）A．B点场强一定小于A点场强B．电子在A点的加速度一定小于在B点的加速度C．B点的电势一定低于A点的电势D．该电场若是正点电荷产生的，则场源电荷一定在A点左侧6．如图所示，图中MN是由负点电荷产生的电场中的一条电场线．一带电粒子+q飞入电场后，只在电场力作用下沿图中虚线运动，a、b是该曲线上的两点，则下列说法正确是（）A．a点的电场强度小于b点的电场强度B．a点的电势低于b点的电势C．粒子在a点的动能小于在b点的动能D．粒子在a点的电势能小于在b点的电势能7．如图所示，平行金属板中带电质点P原处于静止状态，不考虑电流表和电压表对电路的影响，当滑动变阻器R4的滑片向b端移动时，则（）A．电压表读数减小B．电流表读数减小C．质点P将向上运动 D．R3上消耗的功率逐渐减小三、非选择题8．某同学要测量一节干电池的电动势和内阻．他根据老师提供的以下器材画出了如图所示的原理图．①电压表V（15V，10kΩ）②电流表G（量程3.0mA，内阻R g=10Ω）③电流表A（量程0.6A，内阻约为0.5Ω）④滑动变阻器R1（0～20Ω，10A）⑤滑动变阻器R2（0～100Ω，1A）⑥定值电阻R3=990Ω⑦开关S和导线若干（1）为了能准确地进行测量，同时为了操作方便，实验中应选用的滑动变阻器是（填写器材编号）（2）该同学利用上述实验原理图测得以下数据，并根据这些数据绘出了如图所示的图线，根据图线可求出电源的电动势E= V（保留三位有效数字），电源的内阻r=Ω（保留两位有效数字）序号 1 2 3 4 5 6电流表G（I1/mA） 1.37 1.35 1.26 1.24 1.18 1.11电流表A（I2/A）0.12 0.16 0.21 0.28 0.36 0.439．某同学用如图1所示的装置研究小车在某种布料上的运动情况．他将长木板置于水平桌面上，将其左端适当垫高，并在长木板的右半部分平整地铺上一块布料，该同学将小车以适当的初速度释放后，用打点计时器记录小车的运动情况．通过反复调整木板左端的高度，他得到一系列打上点的纸带，并最终选择了如图2所示的一条纸带（附有刻度尺）进行测量．取打点计时器的电源频率为50Hz，重力加速度g=10m/s2．（1）请将A、B、C…J各点对应的刻度值，按照正确的读数方法填写在下表内（单位cm）．A B C D E F G H I J（2）根据以上数据可以判断，小车在A、E两点间做运动，在E、J两点间做运动．J点对应的小车速度为m/s．（3）该同学测出长木板左端与桌面间的高度差为4cm，木板长度为80cm，则小车在布料上运动时的阻力与在木板上运动时的阻力之比为．10．一个平板小车置于光滑水平面上，其右端恰好和一个光滑圆弧轨道AB的底端等高连接，如图所示．已知小车质量M=3.0kg，长L=2.06m，圆弧轨道的半径R=0.8m，现将一质量m=1.0kg的小滑块由轨道顶端A点无初速释放，滑块滑到B端后冲上小车．滑块与小车上表面间的动摩擦因数μ=0.3，g=10m/s2．（1）滑块到达B端，轨道对它支持力的大小；（2）小车运动1.5s时，车右端距轨道B端的距离；（3）滑块与车面间由于摩擦而产生的内能．11．如图所示的“S”形玩具轨道，该轨道是用内壁光滑的薄壁细圆管弯成，放置在竖直平面内，轨道弯曲部分是由两个半径相等的半圆对接而成，圆半径比细管内径大得多，轨道底端与水平地面相切，轨道在水平面上不可移动．弹射装置将一个小球（可视为质点）从a 点水平弹射向b点并进入轨道，经过轨道后从最高点d水平抛出．已知小球与地面ab段间的动摩擦因数μ=0.2，不计其它机械能损失，ab段长L=1.25m，圆的半径R=0.1m，小球质量m=0.01kg，轨道质量为M=0.26kg，g=10m/s2，求：（1）要使小球从d点抛出后不碰轨道，小球的初速度v0需满足什么条件？（2）设小球进入轨道之前，轨道对地面的压力大小等于轨道自身的重力，当v0至少为多少时，小球经过两半圆的对接处c点时，轨道对地面的压力为零．（3）若v0=3m/s，小球最终停在何处？12．如图所示，A、B为两块平行金属板，A板带正电、B板带负电．两板之间存在着匀强电场，两板间距为d、电势差为U，在B板上开有两个间距为L的小孔．C、D为两块同心半圆形金属板，圆心都在贴近B板的O′处，C带正电、D带负电．两板间的距离很近，两板末端的中心线正对着B板上的小孔，两板间的电场强度可认为大小处处相等，方向都指向O′．半圆形金属板两端与B板的间隙可忽略不计．现从正对B板小孔紧靠A板的O处由静止释放一个质量为m、电量为q的带正电微粒（微粒的重力不计），问：（1）微粒穿过B板小孔时的速度多大；（2）为了使微粒能在CD板间运动而不碰板，CD板间的电场强度大小应满足什么条件；（3）从释放微粒开始，经过多长时间微粒会通过半圆形金属板间的最低点P点？2015年浙江省绍兴市诸暨市牌头中学高考物理模拟试卷（一）参考答案与试题解析一、选择题（本题共4小题，在每小题给出的四个选项中，只有一个选项是符合题目要求的．）1．用比值法定义物理量是物理学中一种很重要的思想方法，下列物理量的表达式不是由比值法定义的是（）A．加速度a=B．电阻R= C．电容C= D．电场强度E=【考点】物理学史．【专题】常规题型．【分析】所谓比值定义法，就是用两个量的比值定义一个新的物理量，而新的物理量与原来两个量又无关．【解答】解：A、加速度a=是牛顿第二定律表达式，说明加速度a与外力F成正比，与质量m成反比，不符合比值定义法的共性，故A错误；B、电阻是导体两端电压与通过电流的比值，故B正确；C、电容是所带电荷量与板间电势差的比值，故C正确；D、电场强度等于电场力与探试电荷的电荷量的比值，采用的是比值定义法，故D正确；本题选不是由比值法定义的，故选：A【点评】本题关键要掌握比值定义的方法，对于常见物理量的定义方法要熟悉，即可轻松选择．2．在静止湖面上竖直上抛一小铁球，小铁球在空中运动后穿过湖水，并陷入湖底淤泥中某一深度处．（不计空气阻力，取竖直向上为正方向），则最能近似反映小铁球运动过程的速度时间的图象是（）A．B．C．D．【考点】竖直上抛运动；匀变速直线运动的速度与时间的关系．【分析】分析小球的运动情况：小球先竖直向上做匀减速运动，再向下做自由落体运动，进入淤泥中后先向下做加速运动，后向下做减速运动，根据运动情况分析图象．【解答】解：小球的运动过程分为四段：1、小球竖直向上做匀减速运动，速度为正值，图象是向下倾斜的直线；2、小球做自由落体运动，速度为负值，图象是向下倾斜的直线；3、小球进入淤泥中后，重力大于阻力时，向下做加速运动，加速度小于g，图象是向下倾斜的直线；4、小球进入淤泥中后，阻力大于重力时，向下做减速速运动，加速度小于g，图象是向下倾斜的直线；故D正确．故选：D【点评】本题首先要根据小球的受力情况分析其运动情况，抓住速度的方向及速度大小的变化情况，选择图象．3．如图所示为某中学科技小组制作的利用太阳能驱动小车的装置．当太阳光照射到小车上方的光电板时，光电板中产生的电流经电动机带动小车前进．若质量为m的小车在平直的水泥路上从静止开始沿直线加速行驶，经过时间t前进的距离为l，且速度达到最大值v m．设这一过程中电动机的功率恒为P，小车所受阻力恒为F，那么这段时间内（）A．小车做匀加速运动B．小车受到的牵引力逐渐增大C．小车受到的合外力所做的功为PtD．小车受到的牵引力做的功为Fl+mv m2【考点】功率、平均功率和瞬时功率．【专题】功率的计算专题．【分析】小车电动机的功率恒定，速度不断变大，根据功率与速度关系公式P=Fv可知，牵引力不断减小，故小车的运动是加速度不断减小的加速运动；结合动能定理列式求解相关量即可．【解答】解：A、小车电动机的功率恒定，速度不断变大，根据功率与速度关系公式P=Fv可知，牵引力不断减小，根据牛顿第二定律，有，故小车的运动是加速度不断减小的加速运动，故AB错误；C、对小车启动过程，根据动能定理，有：，则牵引力做功，故C错误，D正确．故选：D．【点评】小车的恒定功率启动方式是一种最快的启动方式，是加速度不断减小的加速运动，运动学公式不再适用，但可以根据动能定理列式求解．4．一条向东匀速行驶的船上，某人正相对船以0.6m/s的速度匀速向上升起一面旗帜，当他在15s内将旗升到杆顶的过程中，船行驶了28.5m，则旗相对于岸的速度约为（）A．0.6m/s B．1.9 m/s C．2m/s D．2.5m/s【考点】运动的合成和分解．【专题】运动的合成和分解专题．【分析】船向东匀速行驶，而旗子匀速向上运动，这是两个平面内的运动，选河岸为参考系，旗子运动的速度是船运动的速度和其上升速度的合速度，用平行四边形定则求解．【解答】解：选河岸为参考系，运动的速度是v1=m/s=1.9m/s，旗子相对于船竖直向上的速度为v2=0.6m/s故旗子相对于船的速度为v==m/s=2m/s故选：C．【点评】旗子同时参与了两个方向的运动，由运动的合成法则求解，基本题目．二、选择题（本题共3小题，在每小题给出的四个选项中，至少有一个选项是符合题目要求的．）5．如图1所示，在某一电场中有一条直电场线，在电场线上取AB两点，将一个电子由A点以某一初速度释放，它能沿直线运动到B点，且到达B点时速度恰为零，电子运动的v﹣t图象如图2所示．则下列判断正确的是（）A．B点场强一定小于A点场强B．电子在A点的加速度一定小于在B点的加速度C．B点的电势一定低于A点的电势D．该电场若是正点电荷产生的，则场源电荷一定在A点左侧【考点】电场线；牛顿第二定律．【分析】由图可知带电粒子速度变化情况，则可明确粒子在两点的加速度大小关系，即可确定电场强度的大小；由功能关系可以确定电势的高低．【解答】解：A、由图可知，电子加速度恒定，则可知受电场力不变，由F=Eq可知，A点的场强要等于B点场强；故AB错误；C、而电子从A到B的过程中，速度减小，动能减小，则可知电场力做负功，故电势能增加，电子带负电，由φ=可知，A点的电势要大于B点电势，故C正确，D、点电荷产生的电场中，一条电场线上的点的场强都不相同，D错误；故选：C．【点评】本题根据图象考查对电场的认识，要求学生能从图象中找出加速度的大小及速度的变化，再应用动能定理及牛顿第二定律进行分析判断；同时还需注意，电势能是由电荷及电场共同决定的，故不能忽视了电荷的极性．6．如图所示，图中MN是由负点电荷产生的电场中的一条电场线．一带电粒子+q飞入电场后，只在电场力作用下沿图中虚线运动，a、b是该曲线上的两点，则下列说法正确是（）A．a点的电场强度小于b点的电场强度B．a点的电势低于b点的电势C．粒子在a点的动能小于在b点的动能D．粒子在a点的电势能小于在b点的电势能【考点】电势；电势能．【专题】电场力与电势的性质专题．【分析】解答本题的突破口是根据粒子的运动轨迹确定其所受电场力方向，从而确定电场线MN的方向以及负点电荷的位置，然后根据负点电荷周围电场分布情况，进一步解答．【解答】解：A、B、由于该粒子只受电场力作用且做曲线运动物体外力指向轨迹内侧，故该带正电的粒子所受电场力向左，因此电场线由N指向M，所以场源电荷在左侧，根据负电荷周围电场分布特点可知：a点的电场强度大于b点的电场强度，a点的电势低于b点的电势，故A错误，B正确；C、D、粒子从a运动到b的过程中，电场力做负功，电势能增加，动能减小，故C错误，D 正确．故选：BD．【点评】依据带电粒子的运动轨迹确定其所受电场力方向是解决带电粒子在电场中运动问题的突破口，然后可进一步根据电场线、电场力做功等情况确定电势、电势能的高低变化情况．7．如图所示，平行金属板中带电质点P原处于静止状态，不考虑电流表和电压表对电路的影响，当滑动变阻器R4的滑片向b端移动时，则（）A．电压表读数减小B．电流表读数减小C．质点P将向上运动 D．R3上消耗的功率逐渐减小【考点】闭合电路的欧姆定律．【专题】恒定电流专题．【分析】由图可知电路结构，由滑片的移动方向可知电路中电阻的变化，再由闭合电路欧姆定律可知各电表示数的变化及电容器两端的电压变化；再分析质点的受力情况可知质点的运动情况．【解答】解：AB、由图可知，R2与滑动变阻器R4串联后与R3并联后，再与R1串联接在电源两端；电容器与R3并联；当滑动变阻器R4的滑片向b移动时，滑动变阻器接入电阻减小，则电路中总电阻减小；由闭合电路欧姆定律可知，电路中电流增大；路端电压减小，同时R1两端的电压也增大，故并联部分的电压减小；由欧姆定律可知流过R3的电流减小，流过并联部分的总电流增大，故电流表示数增大；因并联部分电压减小，而R2中电压增大，故电压表示数减小，故A正确，B错误；C、因电容器两端电压减小，故电荷受到的向上电场力减小，则重力大于电场力，合力向下，质点将向下运动，故C错误；D、因R3两端的电压减小，由P=可知，R3上消耗的功率减小；故D正确；故选：AD．【点评】解决闭合电路欧姆定律的题目，一般可以按照整体﹣局部﹣整体的思路进行分析，注意电路中某一部分电阻减小时，无论电路的连接方式如何，总电阻均是减小的．三、非选择题8．某同学要测量一节干电池的电动势和内阻．他根据老师提供的以下器材画出了如图所示的原理图．①电压表V（15V，10kΩ）②电流表G（量程3.0mA，内阻R g=10Ω）③电流表A（量程0.6A，内阻约为0.5Ω）④滑动变阻器R1（0～20Ω，10A）⑤滑动变阻器R2（0～100Ω，1A）⑥定值电阻R3=990Ω⑦开关S和导线若干（1）为了能准确地进行测量，同时为了操作方便，实验中应选用的滑动变阻器是④（填写器材编号）（2）该同学利用上述实验原理图测得以下数据，并根据这些数据绘出了如图所示的图线，根据图线可求出电源的电动势E= 1.47 V（保留三位有效数字），电源的内阻r= 0.82 Ω（保留两位有效数字）序号 1 2 3 4 5 6电流表G（I1/mA） 1.37 1.35 1.26 1.24 1.18 1.11电流表A（I2/A）0.12 0.16 0.21 0.28 0.36 0.43【考点】测定电源的电动势和内阻．【专题】实验题．【分析】（1）为方便实验操作，应选最大阻值较小的滑动变阻器；（2）应用欧姆定律求出图象的函数表达式，然后根据函数表达式与图象求出电源电动势与内阻．【解答】解：（1）为方便实验操作，滑动变阻器应选④．（2）由电路图可知，在闭合电路中，电源电动势：E=U+Ir=I1（R3+R g）+I2r，则：I1=﹣I2，由图象知直线与纵轴交点坐标值：I1==1.47mA，电源电动势：E=I1（R3+Rg）=0.00147×（990+10）=1.47V，直线斜率的绝对值为k===8.2×10﹣4，电源内阻r=k（R3+R g）=8.2×10﹣4×（990+10）=0.82Ω；故答案为：（1）④；（2）1.47；0.82．【点评】本题考查了实验器材的选择、求电源电动势与内阻，在保证安全的前提下，为方便实验操作，滑动变阻器应选最大阻值较小的滑动变阻器；根据电路图应用欧姆定律求出图象的函数表达式是正确求出电源电动势与内阻的前提与关键．9．某同学用如图1所示的装置研究小车在某种布料上的运动情况．他将长木板置于水平桌面上，将其左端适当垫高，并在长木板的右半部分平整地铺上一块布料，该同学将小车以适当的初速度释放后，用打点计时器记录小车的运动情况．通过反复调整木板左端的高度，他得到一系列打上点的纸带，并最终选择了如图2所示的一条纸带（附有刻度尺）进行测量．取打点计时器的电源频率为50Hz，重力加速度g=10m/s2．（1）请将A、B、C…J各点对应的刻度值，按照正确的读数方法填写在下表内（单位cm）．A B C D E F G H I J（2）根据以上数据可以判断，小车在A、E两点间做匀速运动，在E、J两点间做匀减速直线运动．J点对应的小车速度为0.35 m/s．（3）该同学测出长木板左端与桌面间的高度差为4cm，木板长度为80cm，则小车在布料上运动时的阻力与在木板上运动时的阻力之比为11 ．【考点】探究小车速度随时间变化的规律．【专题】实验题．【分析】1、根据相邻计数点的距离不会判断小车的运动，从刻度尺上直接读出AE之间的距离，匀速运动的速度等于位移除以时间，根据匀变速直线运动的推论求解加速度．2、根据牛顿第二定律研究A、E两点间和E、J两点间求解阻力之比．【解答】解：（1）根据刻度尺的读数方法得：从A到J点，刻度依次为：13.20，11.38，9.60，7.80，6.00，4.40，3.00，1.80，0.80，0.00；（2）从A、B、C…J各点对应的刻度值可知，小车在A、E之间，相邻计数点间的距离均相等（均为1.80cm），故小车在A、E之间作匀速运动；在E、J之间，相邻计数点间的距离依次减小，且差值相等（均为0.20cm），故小车在E、J之间匀减速运动．根据△x=aT2可得加速度大小为a==5m/s2，从J到I，视为反向的匀加速运动，由x JI=0.008m=解得：v J=0.35m/s．（3）设木板倾角为θ，则sin，小车木板上匀速运动，mgsinθ=f1，小车在布料上匀减速运动，f2﹣mgsinθ=ma，解得：故答案为：（1）从A到J点，刻度依次为13.20，11.38，9.60，7.80，6.00，4.40，3.00，1.80，0.80，0.00；（2）匀速，匀减速直线，0.35（3）11．【点评】本题考查了求瞬时速度与加速度问题，熟练应用匀变速运动的推论和牛顿第二定律即可正确解题．10．一个平板小车置于光滑水平面上，其右端恰好和一个光滑圆弧轨道AB的底端等高连接，如图所示．已知小车质量M=3.0kg，长L=2.06m，圆弧轨道的半径R=0.8m，现将一质量m=1.0kg的小滑块由轨道顶端A点无初速释放，滑块滑到B端后冲上小车．滑块与小车上表面间的动摩擦因数μ=0.3，g=10m/s2．（1）滑块到达B端，轨道对它支持力的大小；（2）小车运动1.5s时，车右端距轨道B端的距离；（3）滑块与车面间由于摩擦而产生的内能．【考点】动能定理的应用；牛顿第二定律；向心力；功能关系．【专题】动能定理的应用专题．【分析】（1）根据动能定理求出小滑块从A点运动到B点的速度，根据牛顿第二定律求出轨道对它的支持力．（2）滑块滑上小车后，小车做匀加速直线运动，滑块做匀减速直线运动，当两者速度相等时，一起做匀速直线运动．判断1.5s时，滑块与小车速度是否相等，然后通过运动学公式求出车右端距轨道B端的距离．（3）根据动量守恒定律求出滑块和车的共同速度，然后通过能量守恒定律求出摩擦而产生的内能．【解答】解：（1）根据动能定理得，解得v2=2gR，v=在B端有：N﹣mg=，解得N=3mg=30N．故滑块到达B端，轨道对它支持力的大小为30N．（2）小车的加速度．滑块的加速度当两者速度相等时有：a1t0=v﹣a2t0解得知小车在1.5s内先做匀加速直线运动，然后做匀速直线运动．匀加速直线运动的位移匀速直线运动的速度v′=a1t0=1×1m/s=1m/s则匀速直线运动的位移x2=v′t′=0.5m所以x=x1+x2=1m故小车运动1.5s时，车右端距轨道B端的距离为1m．（3）设两者共同速度为v1，根据动量守恒定律得，mv=（M+m）v1解得根据能量守恒得，Q=故滑块与车面间由于摩擦而产生的内能为6J．【点评】解决本题的关键搞清滑块滑上小车，滑块和小车的运动情况，从而根据动力学知识求解．求摩擦产生的热量，可以根据能量守恒定律求解，也可以通过Q=fx相对求解．11．如图所示的“S”形玩具轨道，该轨道是用内壁光滑的薄壁细圆管弯成，放置在竖直平面内，轨道弯曲部分是由两个半径相等的半圆对接而成，圆半径比细管内径大得多，轨道底端与水平地面相切，轨道在水平面上不可移动．弹射装置将一个小球（可视为质点）从a点水平弹射向b点并进入轨道，经过轨道后从最高点d水平抛出．已知小球与地面ab段间的动摩擦因数μ=0.2，不计其它机械能损失，ab段长L=1.25m，圆的半径R=0.1m，小球质量m=0.01kg，轨道质量为M=0.26kg，g=10m/s2，求：（1）要使小球从d点抛出后不碰轨道，小球的初速度v0需满足什么条件？（2）设小球进入轨道之前，轨道对地面的压力大小等于轨道自身的重力，当v0至少为多少时，小球经过两半圆的对接处c点时，轨道对地面的压力为零．（3）若v0=3m/s，小球最终停在何处？【考点】动能定理的应用；平抛运动．【专题】动能定理的应用专题．【分析】（1）小球离开d后做平抛运动，根据几何关系可知，只要下落3R过程水平位移超过R即碰不到轨道，然后利用动能定理即可求解．（2）在c点对小球进行受力分析，依据向心力公式列方程，然后结合动能定理即可求解．（3）先判断小球能否通过d点，若能通过根据平抛规律求解，若不能，根据功能关系求解．【解答】解：（1）设小球到达d点处速度为v d，由动能定理，得：①如小球由d点做平抛运动刚好经过图中的O点，则有②R=v d t ③联立①②③并代入数值得：．小球的初速度v0需满足：故要使小球从d点抛出后不碰轨道，小球的初速度v0需满足条件为：（2）设小球到达c点处速度为v c，由动能定理，得④当小球通过c点时，由牛顿第二定律得：⑤要使轨道对地面的压力为零，则有：F=Mg ⑥联立④⑤⑥并代入数值，解得小球的最小速度：v0=6 m/s故当v0至少为6m/s时，小球经过两半圆的对接处c点时，轨道对地面的压力为零．（3）小球能通过d点，需满足v d≥0，由动能定理：得：．因，小球过不了d点而沿轨道原路返回，对整个过程由动能定理，有：得：x=2.25m故小球最终停在a右侧0.25m处．【点评】竖直平面的圆周运动往往结合能否完成圆周运动的临界条件以及平抛运动进行考查，解题思路是正确受力分析列向心力方程，然后结合功能关系求解．。
浙江省诸暨市牌头中学最新高三物理能力训练07
铁与轮轴的距离为车轮半径的０.７５倍，则该自行车
（
)
Ａ。车轮边缘与磁铁的线速度大小相等 B．在 1．0s～１.4s 内,速率几乎不变
C．在 1.4s~2.２s 内做减速运动 Ｄ.在 1。2s 时的速率约为１0ｍ/s
三、非选择题
3 /7
物理精品资料
8。2０13 年１2 月 14 日晚上 9 点 14 左右,嫦娥三号月球探测器平衡降落在月球虹湾，并
所夹区域由外向内分别标注 1、2、3……10 环)，圆盘射击靶固定于水平地面上,C 点位
于靶心正上方的圆盘边缘处,Ｂ点位于水平平台的边缘处，BC 连线长度 L=1。2ｍ，与
地面平行且与圆盘垂直。平台上处于原长的轻质弹簧右端固定，左端Ａ点与小球接触但
不粘连,小球质量 m＝0.0２ｋg;现用水平向右的推力将小球从Ａ点缓慢推至 D 点(弹簧
物理精品资料
201６。2
牌头中学２０16 届高三物理能力训练（７）
班级＿____＿___＿____姓名____________＿__＿
一、选择题（本题共４小题，在每小题给出的四个选项中，只有一个选项是符合题意的.）
１。高速公路上堵车,小东听到导航仪提醒“前方 3 公里拥堵，估计需要 24 分钟通过”，对
关系如图所示,则下列说法正确的是
（ ）
A.电子的运动轨迹为曲线
2 /7
物理精品资料
B．该电场一定不是匀强电场
C。电子一定向着电势降低的方向运动
D．电子做加速度减小的加速直线运动
6。如图所示为某手机电池上的信息，关于其中的 3。8V、4。35V、9.88W·h 三个数据对
处于弹性限度内)，推力做功 W=0．2５J,撤去推力后小球沿平台向左运动,并从Ｂ点飞
浙江省诸暨市牌头中学高三物理 测试卷(A)练习
浙江省诸暨市牌头中学高三物理练习： 测试卷（A ）____________一、选择题1、如图9-65所示的是一个电场中的a 、b 、c 、d 四个点分别引入检验电荷时，电荷所受的电场力F 跟引入的电荷电量之间的函数关系，下列说法中正确的是 （ ）A ．这电场是匀强电场B ．a 、b 、c 、d 四点的电场强度大小关系是Ed ＞Eb ＞Ea ＞EcC ．这四点的场强大小关系是Eb ＞Ea ＞Ec ＞EdD ．无法比较四点E 值大小2、下列静力学公式中，f 、q 、E 、U 、r 和d 分别表示电场力、电量、场强、电 势差以及距离，有下列一些关系式 ①f=kq1q2/r2 ②E=kq/r2 ③ E=f/q ④ U=Ed （ ）A ．它们都只对点电荷或点电荷的场才成立B ．①②③只对点电荷或点电荷的场成立，④只对匀强电场成立C ．①②只对点电荷或点电荷的场成立，③对任何电场都成立，④只对匀强电场成立D ．①②只对点电荷或点电荷的场成立，③④对任何电荷或静电场都成立3、带电量为q 为θ，如图9-66所示，则可知该匀强电场的场强大小 （A ．一定是mgtan θ/q B ．最大值是mgtan θ/qC ．最小值是mgsin θ/qD ．以上都不对4、一个带负电小球，受水平方向的匀强电场力和重力的作用，由静止开始运动，不计空气阻力，设坐标轴如图9-67所示，x 轴的正方向与电场方向一致，y 轴向下，原点在小球的起始位置，则在以下各图中，可能表示此小球的运动轨迹的是 （ ）5、在匀强电场中只受电场力而做曲线运动的质子,单位时间内速度的改变量总是 （ ）A ．大小相等，方向相同B ．大小不等，方向不同C ．大小相等，方向不同D ．大小不等，方向相同6、如图9-68所示，Q1和Q2是在真空中固定的两个等量同种点电荷，O 点为两电荷连线的中点，A 和B 是连线上关于O 点对称的两点．一电子从A 点由静止开始运动，运动中仅受电场力作用，电子将以O 点为中心在A 、B 之间来回往复运动．对于这一现象下面说法中正确的是（ ）A ．Q1和Q2都带正电B ．电子在O 点的速度最大C ．电子在A 、B 之间所受电场力大小不变D ．电子在A 、B 之间运动过程中机械能守恒7、图9-69中虚线所示为静电场中的等势面1、2、3、4，相邻的等势面之间的电势差相等，其中等势面3的电势为0。
浙江省诸暨市牌头中学高三下学期物理能力训练(20)(无答案)
高中物理学习材料（灿若寒星**整理制作）牌头中学2016届高三物理能力训练（20）2016.3班级______________姓名________________一、选择题（本题共4小题，在每小题给出的四个选项中，只有一个选项是符合题意的。
）1．物理来源于人们的生活实践，揭示的是自然规律，我们学习物理的目的就是要将所学习的知识应用于社会。
下面四幅图中展示了一些应用，关于这些应用说法正确的是 ( )A ．甲图是天空一号中太空“质量测量仪”测质量的实验，其测量原理是根据胡克定律B ．乙图是罗盘，它可以指示南北方向，其原理是由于指针受到重力作用C ．丙图是防辐射服，其内部用包含金属丝的织物制成，因为金属丝很坚韧，可以保护人体D ．丁图是家用电磁炉，其原理是利用了电磁感应的涡流来进行加热2．在平整的木板上固定一张白纸，在白纸上用两个图钉将一段橡皮条固定，使两固定点间的距离小于橡皮条的原长，在适当位置用细线打一个结P ，并固定在橡皮条上，如图1。
拉动细线，使P 点两侧的橡皮条均被拉长，计下此时P 的位置O 和细线的方向，如图2。
松开细线，以O 点为坐标原点，以细线的方向为y 轴负半轴，建立坐标系，如图3。
则 ( )A ．再次拉动细线，可在第三象限找到一个方向，使P 点再次回到O 点B ．再次拉动细线，可在第四象限找到一个方向，使P 点再次回到O 点，C ．再次拉动细线，只有沿y 轴负半轴拉动时，才能使P 点再次回到O 点D ．以上说法均不正确3．如图甲所示，轻弹簧竖直固定在水平面上，一质量m =0.2kg 的小球从弹簧上端某高度处自由下落，从它接触弹簧到弹簧压缩至最短的过程中（弹簧始终在弹性限度内），其速度v 和弹簧压缩量Δx 之间的函数图象如图乙所示，其中A 为曲线的最高点，小球和弹簧接触瞬间机械能损失不计，重力加速度g =10m/s 2，则下列说法正确的是 ( )甲 乙 丙 丁 P P O x y 图1 图2 图3PB Ah d NMA ．小球刚接触弹簧时加速度最大B ．当Δx =0.1m 时，小球处于失重状态C ．该弹簧的劲度系数为20N/mD ．从接触弹簧到压缩至最短的过程中，小球的机械能一直保持不变4．质量为m ，电量为q 的带正电小物块在磁感应强度为B 、方向垂直纸面向里的匀强磁场中，沿动摩擦因数为μ的绝缘水平面以初速度v 0开始向左运动，如图所示。
浙江省诸暨市牌头中学高三下学期物理能力训练(25)(无答案)
牌头中学2016届高三物理能力训练（25）2016.4班级______________姓名________________一、选择题（本题共4小题，在每小题给出的四个选项中，只有一个选项是符合题意的。
）1．如图所示，在自行车后轮轮胎上黏附着一块泥巴。
现将自行车后轮撑起，使后轮离开地面而悬空，然后用手摇动脚踏板，慢慢使后轮转速加快，在黏附力相同的情况下，图中四个位置泥巴最容易被甩下来的是 ( )A ．a 点B ．b 点C ．c 点D ．d 点2．如图所示，由均匀的电阻丝组成的等边三角形导体框，垂直磁场放置，将AB 两点接入电压恒定的电源两端，通电时电阻丝AB 段受到的安培力为F ，则此时三根电阻丝受到的合安培力大小为( )A ．FB ．1.5FC ．2FD ．3F3．如图所示，劲度系数为k 的轻弹簧竖直放置，下端固定在水平地面上。
一质量为m 的小球从离弹簧上端高h 处自由下落，接触弹簧后继续向下运动。
观察小球从开始下落到小球第一次运动到最低点的过程，不考试空气阻力，下列关于小球的速度v 或加速度a 随时间t 变化的图象中，符合实际情况的是( )4．如图所示，直线a 、b 和c 、d 是处于匀强电场中的两组平行线，M 、N 、P 、Q 是它们的交点，四点处的电势分别为φM 、φN 、φP 、φQ 。
一电子由M 点分别运动到N 点和P 点的过程中，电场力所做的负功相等。
则 ( )A ．直线a 位于某一等势面内，φM >φQB ．直线c 位于某一等势面内，φM >φNC ．若电子由M 点运动到Q 点，电场力做正功D ．若电子由P 点运动到Q 点，电场力做负功二、选择题（本题共3小题，在每小题给出的四个选项中，至少有一个选项是符合题意的。
）5．如图所示，质量为m 的滑块静止置于倾角为30°的粗糙斜面上，一根轻弹簧一端固定在竖直墙上的P 点，另一端系在滑块上，弹簧与竖直方向的夹角为30°，则 ( )A ．滑块可能受到三个力作用B ．弹簧一定处于压缩状态C ．斜面对滑块的支持力大小可能为零D ．斜面对滑块的摩擦力大小一定等于12mg。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
高中物理学习材料 （马鸣风萧萧**整理制作）

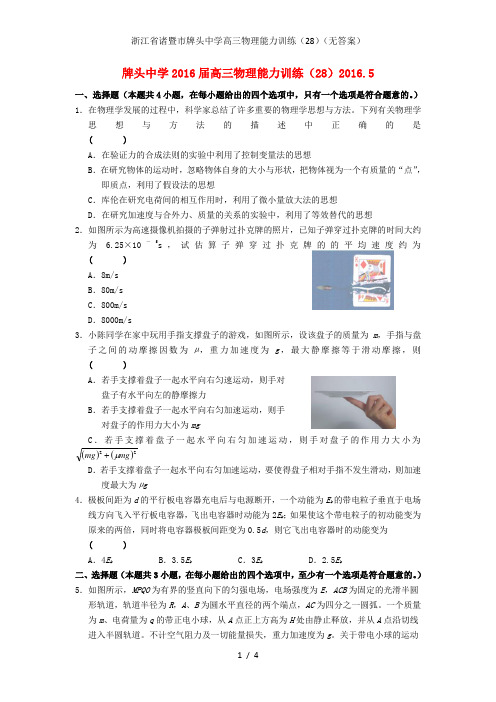

牌头中学2016届高三物理能力训练（28）2016.5
班级______________姓名________________
一、选择题（本题共4小题，在每小题给出的四个选项中，只有一个选项是符合题意的。
）
1．在物理学发展的过程中，科学家总结了许多重要的物理学思想与方法。
下列有关物理学思想与方法的描述中正确的是 ( ) A ．在验证力的合成法则的实验中利用了控制变量法的思想
B ．在研究物体的运动时，忽略物体自身的大小与形状，把物体视为一个有质量的“点”，即质点，利用
了假设法的思想
C ．库伦在研究电荷间的相互作用时，利用了微小量放大法的思想
D ．在研究加速度与合外力、质量的关系的实验中，利用了等效替代的思想
2．如图所示为高速摄像机拍摄的子弹射过扑克牌的照片，已知子弹穿过扑克牌的时间大约为6.25×10－
5s ，试估算子弹穿过扑克牌的的平均速度约为 ( ) A ．8m/s B ．80m/s C ．800m/s D ．8000m/s
3．小陈同学在家中玩用手指支撑盘子的游戏，如图所示，设该盘子的质量为m ，手指与盘子之间的动摩擦因数为µ，重力加速度为g ，最大静摩擦等于滑动摩擦，则 ( ) A ．若手支撑着盘子一起水平向右匀速运动，则手对
盘子有水平向左的静摩擦力
B ．若手支撑着盘子一起水平向右匀加速运动，则手
对盘子的作用力大小为mg
C ．若手支撑着盘子一起水平向右匀加速运动，则手对盘子的作用力大小为
()()22mg mg μ+
D ．若手支撑着盘子一起水平向右匀加速运动，要使得盘子相对手指不发生滑动，则加速度最大为µg 4．极板间距为d 的平行板电容器充电后与电源断开，一个动能为
E k 的带电粒子垂直于电场线方向飞入平行板电容器，飞出电容器时动能为2E k ；如果使这个带电粒子的初动能变为原来的两倍，同时将电容器极板间距变为0.5d ，则它飞出电容器时的动能变为 ( ) A ．4E k B ．3.5E k C ．3E k D ．2.5E k
二、选择题（本题共3小题，在每小题给出的四个选项中，至少有一个选项是符合题意的。
）
B
I
y x
a b
c z
上表面
下表面
5．如图所示，MPQO 为有界的竖直向下的匀强电场，电场强度为E ，ACB 为固定的光滑半圆形轨道，轨道半径为R ，A 、B 为圆水平直径的两个端点，AC 为四分之一圆弧。
一个质量为m 、电荷量为q 的带正电小球，从A 点正上方高为H 处由静止释放，并从A 点沿切线进入半圆轨道。
不计空气阻力及一切能量损失，重力加速度为g 。
关于带电小球的运动情况，下列说法正确的是
( )
A ．小球从
B 点离开后上升的最大高度为H ＋mg
qER
B ．小球从B 点离开后上升的最大高度H －mg
qER
C ．小球到达C 点前瞬间对轨道的压力大小为2qE ＋)32(
+R H
mg D ．小球到达C 点前瞬间对轨道的压力大小为3qE ＋)32(+R H mg 6．如图1所示，光滑平行竖直金属导轨AB 、CD 相距L ，在A 、C 之间接一个阻值为R 的电阻，在两导轨间abcd 矩形区域内有垂直导轨平面竖直向上、磁感应强度大小为B 、宽为5d 的匀强磁场。
一质量为m 、电阻为r 、长度也为L 的导体棒放在磁场下边界ab 上（与ab 边重合），现用一个竖直向上的力F 拉导体棒，使它由静止开始运动，已知导体棒离开磁场前已开始做匀速直线运动，导体棒与导轨始终垂直且保持良好接触，导轨电阻不计，F 随导体棒与初始位置的距离x 变化的情况如图2所示，重力加速度为g ，下列判断正确的是 ( )
A ．导体棒离开磁场时速度大小为222()
mg R r B L +
B ．导体棒经过磁场的过程中，通过电阻R 的
电荷量为5BLd R
C ．离开磁场时导体棒两端电压为2mgR BL
D ．导体棒经过磁场的过程中，电阻R 产生
焦耳热为44322
4492()()
mgdRB L m g R R r B L R r -++
7．如图所示元件的材料为N 型半导体， 半导体内导电的粒子——“载流子”为自由电子。
已知元件长为a 、宽为b 、厚为c ，现将该半导体材料板放匀强磁场中，磁感应强度大小为B ，方向沿y 轴正方向。
当有大小为I 、沿x 轴正方向的恒定电流通过该材料板时，会在与z 轴垂直的两个侧面之间产生霍尔电势差U H 。
已知k 为材料的霍尔系数，且ne
k 1
=
，其中每个载流子所带电量的绝对值为e ，n 为单位体积内载流子数，则下列说法中正确的是 ( ) A ．材料上表面的电势高于下表面的电势 B ．霍尔电势差大小满足关系a
IB k
U H = C ．通过材料的电流I 越大，其内部单位体积内的载流子数目较多 D ．样品板在单位体积内参与导电的载流子数目为H ceU IB
三、非选择题
8．在学习了用伏安法测量电源的电动势和内阻之后，某研究小组决定利用如图甲所示的实验电路来测量由
B
A F
37°
C
D
图（a）
37°
F/N
F
图（b）
两节干电池所组成的电池组的电动势和内阻。
图中G为满偏电流I g=100mA、内阻R g=10Ω的电流表，R0是标称值为4Ω的定值电阻，R是0～10Ω的滑动变阻器。
（结果均保留1位小数）
（1）由于电流表G的量程太小，故该研究性学习小组欲通过将电阻R1与电流表并联的形式来扩大其量程，将其当作0～0.6A的电流表使用，则需要并联的阻值R1=____________Ω。
（2）该研究性学习小组利用测得的电压表读数U和电流表G的读数I，作出的I—U图象如图乙所示，则该电池组的电动势E=____________V，内阻r=____________Ω。
（3）实验中，随着滑动变阻器滑片的滑动，电源的输出功率P会随着电流表G的示数I的变化而发生变化，则下图中能正确表示该变化关系的是____________。
9．如图（a）所示，固定直杆AD与水平地面成37°角，长度分别为2m和1m的AB段和CD段光滑，长度为1m的BC段粗糙。
质量为1kg的小球套在直杆上，在方向与直杆成37°角斜向上的力F作用下，从杆底端A点处由静止开始运动，小球恰能到达顶端D点。
已知力F与小球位移x的大小关系如图（b）所示，球与BC段间的动摩擦因数为0.1，sin37°=0.6，重力加速度g=10m/s2。
求：
（1）小球向上运动到B点时的速度大小；
（2）图（b）中F0的大小；
（3）以地面为零势能点，求小球重力势能为15J时的动能。
10．如图所示，在XOY竖直平面内，Y轴右侧有垂直纸面向外、磁感应强度B=0.4T的匀强磁场和竖直向上、场强E=2N/C的匀强电场。
两端相距L=16m的水平绝缘传送带AB以速度v0=3m/s顺时针匀速转动，右侧轮的轴心在Y轴上，右侧轮的上侧边缘B点的坐标是（0，8m）。
一个质量M=2g、电荷量q=0.01C的小物块（可视为点电荷）轻轻放在传送带左端，小物块与传送带之间的动摩擦因数μ=0.2，小物块从传送带滑下后，经过x轴上的P点（没画出），重力加速度g=10m/s2，空气阻力不计。
求：
（1）P点的坐标；
（2）小物块从静止开始到经过X轴所用的时间；
（3）改变传送带匀速运行的速度，可让小物体从传送带上滑下后经过坐标原点O，求传送带运行速度应满足的条件。
