洛氏硬度对照表
硬度对照表（详细）
硬度换算表 (以HRC硬度为基准) 1—前桥教育Brinell (布氏)Rockwell Hardness(洛氏硬度)Rockwell Superficial Hardness(罗克韦尔表面硬度)Rockwell C (洛氏C)3000 kgfRockwell A(洛氏A)Rockwell B(洛氏B)Rockwell D(洛氏D)Approximate近似Rockwell C(洛氏C)150 kgf Vickers10 mm 60 kgf100 kgf100 kgf15 kgf30 kgf45 kgf Tensile(拉伸)150 kgfDiamond (钻石)Hardness(硬度)Ball(球)Diamond(钻石)1//16" ball(1//16球)Diamond(钻石)1/16" ball(1/16球)1/16" ball(1/16球)1/16" ball(1/16球)Strength(强度)Diamond(钻石)HRC HV HB HRA HRB HRD HR15N HR30N HR45N ksi (MPa)HRC 68 940 --- 85.6 --- 76.9 93.2 84.4 75.4 --- 68 67 900 --- 85.0 --- 76.1 92.9 83.6 74.2 --- 67 66 865 --- 84.5 --- 75.4 92.5 82.8 73.3 --- 66 65 832 739 83.9 --- 74.5 92.2 81.9 72.0 --- 65 64 800 722 83.4 --- 73.8 91.8 81.1 71.0 --- 6463 772 705 82.8 --- 73.0 91.4 80.1 69.9 --- 63 62 746 688 82.3 --- 72.2 91.1 79.3 68.8 --- 62 61 720 670 81.8 --- 71.5 90.7 78.4 67.7 --- 61 60 697 654 81.2 --- 70.7 90.2 77.5 66.6 --- 60 59 674 634 80.7 --- 69.9 89.8 76.6 65.5 --- 5958 653 615 80.1 --- 69.2 89.3 75.7 64.3 --- 58 57 633 595 79.6 --- 68.5 88.9 74.8 63.2 --- 57 56 613 577 79.0 --- 67.7 88.3 73.9 62.0 --- 56 55 595 560 78.5 --- 66.9 87.9 73.0 60.9 2075 55 54 577 543 78.0 --- 66.1 87.4 72.0 59.8 2015 5453 560 525 77.4 --- 65.4 86.9 71.2 58.6 1950 53 52 544 512 76.8 --- 64.6 86.4 70.2 57.4 1880 52 51 528 496 76.3 --- 63.8 85.9 69.4 56.1 1820 51 50 513 481 75.9 --- 63.1 85.5 68.5 55.0 1760 50 49 498 469 75.2 --- 62.1 85.0 67.6 53.8 1695 49硬度换算表 (以HRC硬度为基准) 2前桥教育Brinell (布氏)Rockwell Hardness(洛氏硬度)Rockwell Superficial Hardness(罗克韦尔表面硬度)Rockwell C (洛氏C)3000 kgfRockwell A(洛氏A)Rockwell B(洛氏B)Rockwell D(洛氏D)Approximate近似Rockwell C(洛氏C)150 kgf Vickers10 mm 60 kgf100 kgf100 kgf15 kgf30 kgf45 kgf Tensile(拉伸)150 kgfDiamond (钻石)Hardness(硬度)Ball(球)Diamond(钻石)1//16" ball(1//16球)Diamond(钻石)1/16" ball(1/16球)1/16" ball(1/16球)1/16" ball(1/16球)Strength(强度)Diamond(钻石)HRC HV HB HRA HRB HRD HR15N HR30N HR45N ksi (MPa)HRC 48 484 455 74.7 --- 61.4 84.5 66.7 52.5 1635 48 47 471 443 74.1 --- 60.8 83.9 65.8 51.4 1580 47 46 458 432 73.6 --- 60.0 83.5 64.8 50.3 1530 46 45 446 421 73.1 --- 59.2 83.0 64.0 49.0 1480 45 44 434 409 72.5 --- 58.5 82.5 63.1 47.8 1435 4443 423 400 72.0 --- 57.7 82.0 62.2 46.7 1385 43 42 412 390 71.5 --- 56.9 81.5 61.3 45.5 1340 42 41 402 381 70.9 --- 56.2 80.9 60.4 44.3 1295 41 40 392 371 70.4 --- 55.4 80.4 59.5 43.1 1250 40 39 382 362 69.9 --- 54.6 79.9 58.6 41.9 1215 3938 372 353 69.4 --- 53.8 79.4 57.7 40.8 1180 38 37 363 344 68.9 --- 53.1 78.8 56.8 39.6 1160 37 36 354 336 68.4 (109.0) 52.3 78.3 55.9 38.4 1115 36 35 345 327 67.9 (108.5) 51,5 77.7 55.0 37.2 1080 35 34 336 319 67.4 (108.0) 50.8 77.2 54.2 36.1 1055 3433 327 311 66.8 (107.5) 50.0 76.6 53.3 34.9 1025 33 32 318 301 66.3 (107.0) 49.2 76.1 52.1 33.7 1000 32 31 310 294 65.8 (106.0) 48.4 75.6 51.3 32.5 980 31 30 302 286 65.3 (105.5) 47.7 75.0 50.4 31.3 950 30 29 294 279 64.7 (104.5) 47.0 74.5 49.5 30.1 930 29硬度换算表 (以HRC硬度为基准) 3Brinell (布氏)Rockwell Hardness(洛氏硬度)Rockwell Superficial Hardness(罗克韦尔表面硬度)Rockwell C (洛氏C)3000 kgfRockwell A(洛氏A)Rockwell B(洛氏B)Rockwell D(洛氏D)Approximate近似150 kgf Vickers10 mm 60 kgf100 kgf100 kgf15 kgf30 kgf45 kgf Tensile (拉伸)Diamond (钻石)Hardness(硬度)Ball(球)Diamond(钻石)1//16" ball(1//16球)Diamond(钻石)1/16" ball(1/16球)1/16" ball(1/16球)1/16" ball(1/16球)Strength(强度)HRC HV HB HRA HRB HRD HR15N HR30N HR45N ksi (MPa)28 286 271 64.3 (104.0) 46.1 73.9 48.6 28.9 910 28 27 279 264 63.8 (103.0) 45.2 73.3 47.7 27.8 880 27 26 272 258 63.3 (102.5) 44.6 72.8 46.8 26.7 860 26 25 266 253 62.8 (101.5) 43.8 72.2 45.9 25.5 840 25 24 260 247 62.4 (101.0) 43.1 71.6 45.0 24.3 825 2423 254 243 62.0 100.0 42.1 71.0 44.0 23.1 805 23 22 248 237 61.5 99.0 41.6 70.5 43.2 22.0 785 22 21 243 231 61.0 98.5 40.9 69.9 42.3 20.7 770 21 20 238 226 60.5 97.8 40.1 69.4 41.5 19.6 760 20 (18) 230 219 --- 96.7 --- --- --- --- 730 (18)(16) 222 212 --- 95.5 --- --- --- --- 705 (16) (14) 213 203 --- 93.9 --- --- --- --- 675 (14) (12) 204 194 --- 92.3 --- --- --- --- 650 (12) (10) 196 187 --- 90.7 --- --- --- --- 620 (10) (8) 188 179 --- 89.5 --- --- --- --- 600 (8)---(6) 180 171 --- 87.1 --- --- --- --- 580 (6) (4) 173 165 --- 85.5 --- --- --- --- 550 (4) (2) 166 158 --- 83.5 --- --- --- --- 530 (2) (0) 160 152 --- 81.7 --- --- --- --- 510 (0)42CrMo：材料采用调质工艺一般840淬火，620～680之间回火，硬度控制在261～304HB。
洛氏和布氏维氏硬度对照表
洛氏硬度、布氏硬度、维氏硬度对照表以下是洛氏硬度、布氏硬度、维氏硬度的常用范围值的对照表。
洛氏硬度HRC 洛氏硬度HRA 布氏硬度HB 30D2维氏硬度HV 近似强度σ(MPa)70.0 86.6 - 1037.0 --69.5 86.3 -1017.069.0 86.1 - 997.0 -68.5 85.8 - 978.0 -68.0 85.5 - 959.0 -67.5 85.2 - 941.0 -67.0 85 - 923.0 -66.5 84.7 - 906.0 -66.0 84.4 - 889.0 -65.5 84.1 - 872.0 -65.0 83.9 - 856.0 -64.5 83.6 - 840.0 -64.0 83.3 - 825.0 -63.5 83.1 - 810.0 -63.0 82.8 - 795.0 -62.5 82.5 - 780.0 -62.0 82.2 - 766.0 -61.5 82.0 - 752.0 -61.0 81.7 - 739.0 -60.5 81.4 - 726.0 -60.0 81.2 - 713.0 2607 59.5 80.9 - 700.0 2551 59.0 80.6 - 688.0 2496 58.5 80.3 - 676.0 2443 58.0 80.1 - 664.0 2391 57.5 79.8 - 653.0 2341 57.0 79.5 - 642.0 2293 56.5 79.3 - 631.0 2247 56.0 79.0 - 620.0 2201 55.5 78.7 - 609.0 2157 55.0 78.5 - 599.0 2115 54.5 78.2 - 589.0 2074 54.0 77.9 - 579.0 2034 53.5 77.7 - 570.0 1995 53.0 77.4 - 561.0 1957 52.5 77.1 551.0 1921 52.0 76.9 543.0 1885 51.5 76.6 534.0 1851 51.0 76.3 525.0 1817 50.5 76.1 517.0 1785 50.0 75.8 509.0 1753 49.5 75.5 501.0 1722 49.0 75.3 493.0 1692 48.5 75.0 485.0 1662 48.0 74.7 478.0 163547.5 74.5 470.0 1608 47.0 74.2 449 463.0 1581 46.5 73.9 442 456.0 1555 46.0 73.7 436 449.0 1529 45.5 73.4 430 443.0 1504 45.0 73.2 424 436.0 1480 44.5 72.9 413 429.0 1457 44.0 72.6 407 423.0 1434 43.5 72.4 401 417.0 1411 43.0 72.1 396 411.0 1389 42.5 71.8 391 405.0 1368 42.0 71.6 385 399.0 1347 41.5 71.3 380 393.0 1327 41.0 71.1 375 388.0 1307 40.5 70.8 370 382.0 1287 40.0 70.5 365 377.0 1268 39.5 70.3 360 372.0 1250 39.0 70.0 355 367.0 1232 38.5 69.7 350 362.0 1214 38.0 69.5 345 357.0 1197 37.5 69.2 341 352.0 1180 37.0 69.0 336 347.0 1163 36.5 68.7 332 342.0 1147 36.0 68.4 327 338.0 1131 35.5 68.2 323 333.0 111535.0 67.9 318 329.0 1100 34.5 67.7 314 324.0 1080 34.0 67.4 310 320.0 1070 33.5 67.1 306 316.0 1056 33.0 66.9 302 312.0 1042 32.5 66.6 298 308.0 1028 32.0 66.4 294 304.0 1015 31.5 66.1 291 300.0 1001 31.0 65.8 287 296.0 989 30.5 65.6 283 292.0 976 30.0 65.3 280 289.0 964 29.5 65.1 276 285.0 951 29.0 64.8 273 281.0 940 28.5 64.6 269 278.0 928 28.0 64.3 266 274.0 917 27.5 64.0 263 271.0 906 27.0 63.8 260 268.0 895 26.5 63.5 257 264.0 884 26.0 63.3 254 261.0 874 25.5 63.0 251 258.0 864 25.0 62.8 248 255.0 854 24.5 62.5 245 252.0 844 24.0 62.2 242 249.0 835 23.5 62.0 240 246.0 825 23.0 61.7 237 243.0 81622.5 61.5 234 240.0 80822.0 61.2 232 237.0 799以上数据摘自《实用五金手册》广东科技出版社，2004.3硬度试验是机械性能试验中最简单易行的一种试验方法。
洛氏硬度试验方法对照表
试样
HR30T：294.2（N） HR45T：441.3（N） ≦ 3 1～8 4±2 ≥2.5 倍压痕直径 ≧ 4 倍压痕直径， 且≧ 2
编制：
审核：
批准：
第 1 页，共 1 页
文件编号：
洛氏硬度试验-T 标尺 对照表
对照项目 试验温度（℃） 压头 压头直径（mm） 压头形状、材质 试验层厚度 JIS Z2245：2011 10～35 1.5875 硬质合金球 ≧ 15 倍残余压痕深度 HR15T：147.1（N） 硬度符号及对应试验力 试验力 初试验力保持时间（S) 施加初试验力至总试验力(S) 总试验力保持时间(S) 压痕中心到试样边缘的距离 （铜及铜合金） 压痕 两相邻压痕之间的距离 (铜及铜合金） T 标尺硬度值计算公式
洛氏硬度 常数 残余压痕深度 给定标尺的单位
HRT 100
版本号： 生效日期：
GB/T 230.1:2009 10～35 1.5875 硬质合金球 ≧ 15 倍残余压痕深度 HR15T：147.1（N） HR30T：294.2（N） HR45T：441.3（N） ≦ 3 1～8 4±2 ≥2.5 倍压痕直径 ≧ 4 倍压痕直径，且≧ 2
ISO 6508-1：2005 10～35 1.5875 硬质合金球 ≧15 倍残余压痕深度 HR15T：147.1（N） HR30T：294.2（N） HR45T：441.3（N） ≦3 1～8 4±2 ≥2.5 倍压痕直径 ≧4 倍压痕直径， 且≧2
残余压痕深度 0.001
ASTM E18-2014a 23±3 1.588 硬质合金球 15T：≧0.25； 30T：≧0.36； 45T：≧0.41 HR15T：147.1（N） HR30T：294.2（N） HR45T：441.3（N） 0.1～4 1～8 2～6 ≥2.5 倍压痕直径 ≧3 倍压痕直径
布氏硬度洛氏硬度对照表
洛氏硬度 HRC 70 69.5 69 68.5 68 67.5 67 66.5 66 65.5 65 64.5 64 63.5 63 62.5 62 61.5 61 60.5 60 59.5 59 58.5 58 57.5 57 56.5 56 55.5 55 54.5 54 53.5 53 52.5 52 51.5 51 50.5 50 49.5 49 48.5 48 47.5 47 46.5 46 45.5 45 44.5 44 43.5 43 42.5 42 洛氏硬度 HRA 86.6 86.3 86.1 85.8 85.5 85.2 85 84.7 84.4 84.1 83.9 83.6 83.3 83.1 82.8 82.5 82.2 82 81.7 81.4 81.2 80.9 80.6 80.3 80.1 79.8 79.5 79.3 79 78.7 78.5 78.2 77.9 77.7 77.4 77.1 76.9 76.6 76.3 76.1 75.8 75.5 75.3 75 74.7 74.5 74.2 73.9 73.7 73.4 73.2 72.9 72.6 72.4 72.1 71.8 71.6 布氏硬度 2 HB 30D 449 442 436 430 424 413 407 401 396 391 385 维氏硬度 HV 1037 1017 9825 810 795 780 766 752 739 726 713 700 688 676 664 653 642 631 620 609 599 589 579 570 561 551 543 534 525 517 509 501 493 485 478 470 463 456 449 443 436 429 423 417 411 405 399 近似强度 σ (MPa) 2607 2551 2496 2443 2391 2341 2293 2247 2201 2157 2115 2074 2034 1995 1957 1921 1885 1851 1817 1785 1753 1722 1692 1662 1635 1608 1581 1555 1529 1504 1480 1457 1434 1411 1389 1368 1347
洛氏硬度对照表
66 36 16 95 65 45 15 84 64 34 04 73 43 03
76 56 36 16 95 75 55 35 05 84 64 44 14 93 63 43 13 82 62 32
1.01 7.9 2.9 8.8 3.8 8.7 3.7 8.6 3.6 8.5 3.5 7.4 2.4 6.3 1.3 5.2 9.1 3.1 7.0
CRH 度硬氏洛
BH 度硬氏布
VH 度硬氏维
�表照对的度硬氏洛、度硬氏布、度硬氏维与度强拉抗材钢的围范用常是下以,05105NID 准标国德据根 2 >>本副表算换换转 DSH/BH/VH/BRH/CRH/DLH 度硬准标家国<<1�表系关照对的见常种几是面下 � 》列系 013HT/103HT/023HT/005HT/003HT/A051-RH)计(机度硬氏洛《击点请况情细详 机度硬氏洛于关� 。BH01/1≈CRH1�为记概大可式公算心其。换互表查以可 CRH 与 BH�下件条定一在)8( 。琐繁较作操�算计或表查后然�径直痕压量测镜微显用要需度硬式布 。中产生量大于用适�观直捷快�便方作操�示显字数以可也、示显上盘表在接直度硬式洛)7( 。系关似近的定一有度强拉抗和且�位单有值度硬的度硬式布 �。的确正不是度少多为度硬式洛称惯习此因�。位单有没�数名无一是值度硬的度硬式洛)6( 。类一测检损无于归不般一�片薄和品成用适不�准值量测�大较痕压度硬式布 。类一测检损无于归�片薄和品成用适�值均平求点数测须�性部局有值量测�小很痕压度硬式洛)5( 。力斤公 52.13 到 0003 从 �同不而同不径直球随荷载验试 � �WBH� 球金合质硬或)SBH� 球钢硬淬为头压之计度硬氏布 。力斤公 051 是准标国中�值定确一为荷载验试�锥圆石刚金的度 021 角顶为头压之尺标 C 计度硬氏洛)4(

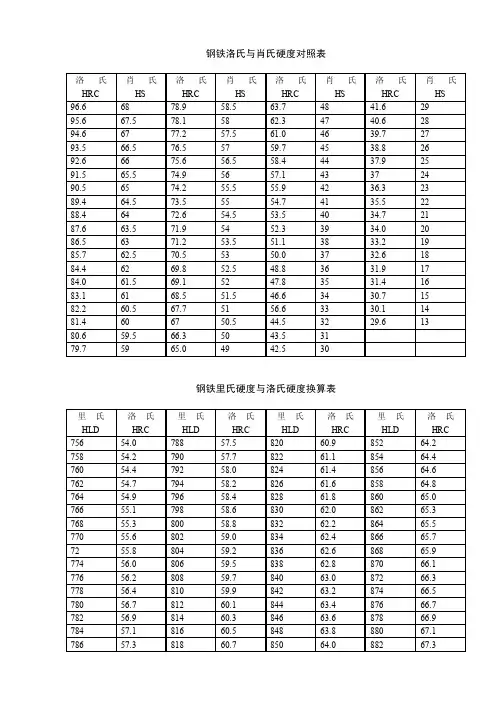

钢铁洛氏与肖氏、里氏硬度对照表
钢铁洛氏与肖氏硬度对照表
钢铁里氏硬度与洛氏硬度换算表
小资料：硬度代号
洛氏硬度HRA A标尺常用于高強度钢材表面硬度的检测。
标准代号：GB/T230-1991 金属洛氏硬度试验HRB B标尺常用于调质钢表面硬度的检测。
方法
HRC C标尺常用于淬火钢表面硬度的检测。
GB1818 金属表面洛氏硬度试验方
法
布氏硬度HB 常用于调质钢表面硬度的检测。
标准代号：GB231-1984
HB10D2试验载荷为100KG。
HBd10、2d5、4d2.5mm 试验压头钢球直径为10、5、2.5mm
维氏硬度HV 常用于淬硬薄钢板表面硬度的检测。
标准代号：GB 4340 金属维氏硬度试验方法
GB5030 金属小负荷维氏硬度试
验方法
GB/T 4342 金属显微维氏硬度试
验方法
肖氏硬度HS 可用于黑色金属、有色金属或圆柱形非金属材料如橡胶条等表面硬度的检测。
邵氏硬度HA 用于硬橡胶(塑料)等表面硬度的检测。
里氏硬度HL 在台式硬度试验机上不能进行硬度测定的淬硬零件均可采用里氏法测定。
HLD 采用D型冲击装置时的里氏硬度。
标准代号：JJG 747 里氏硬度计检定规程。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
洛氏硬度（HRC）、布氏硬度（HB）等硬度对照区别和换算
硬度是衡量材料软硬程度的一个性能指标。
硬度试验的方法较多，原理也不相同，测得的硬度值和含义也不完全一样。
最普通的是静负荷压入法硬度试验，即布氏硬度(HB)、洛氏硬度(HRA，HRB，HRC)、维氏硬度(HV)，橡胶塑料邵氏硬度(HA,HD)等硬度其值表示材料表面抵抗坚硬物体压入的能力。
最流行的里氏硬度（HL）、肖氏硬度(HS)则属于回跳法硬度试验，其值代表金属弹性变形功的大小。
因此，硬度不是一个单纯的物理量，而是反映材料的弹性、塑性、强度和韧性等的一种综合性能指标。
钢材的硬度：金属硬度(Hardness)的代号为H。
按硬度试验方法的不同，
●常规表示有布氏（HB）、洛氏（HRC）、维氏（HV）、里氏（HL）硬度等，其中以HB及HRC较为常用。
●HB应用范围较广，HRC适用于表面高硬度材料，如热处理硬度等。
两者区别在于硬度计之测头不同，布
氏硬度计之测头为钢球，而洛氏硬度计之测头为金刚石。
●HV-适用于显微镜分析。
维氏硬度(HV)以120kg以内的载荷和顶角为136°的金刚石方形锥压入器压入材
料表面，用材料压痕凹坑的表面积除以载荷值，即为维氏硬度值(HV)。
●HL手提式硬度计，测量方便，利用冲击球头冲击硬度表面后，产生弹跳；利用冲头在距试样表面1mm处的回弹速度与冲击速度的比值计算硬度，公式：里氏硬度HL=1000×VB（回弹速度）/ VA（冲击速度）。
●目前最常用的便携式里氏硬度计用里氏（HL）测量后可以转化为：布氏（HB）、洛氏（HRC）、维氏（HV）、肖氏（HS）硬度。
或用里氏原理直接用布氏（HB）、洛氏（HRC）、维氏（HV）、里氏（HL）、肖氏（HS）测量硬度值。
时代公司生产的TH系列里氏硬度计就有此功能，是传统台式硬度机的有益补充！”（详细情况请点击《里氏硬度计TH140/TH160/HLN-11A/HS141便携式系列》）
1、HB - 布氏硬度:
布氏硬度(HB)一般用于材料较软的时候，如有色金属、热处理之前或退火后的钢铁。
洛氏硬度(HRC)一般用于硬度较高的材料，如热处理后的硬度等等。
布式硬度(HB)是以一定大小的试验载荷，将一定直径的淬硬钢球或硬质合金球压入被测金属表面，保持规定时间，然后卸荷，测量被测表面压痕直径。
布式硬度值是载荷除以压痕球形表面积所得的商。
一般为：以一定的载荷(一般3000kg)把一定大小(直径一般为10mm)的淬硬钢球压入材料表面，保持一段时间，去载后，负荷与其压痕面积之比值，即为布氏硬度值(HB)，单位为公斤力/mm2(N/mm2)。
（关于布式硬度(HB)详细情况请点击《布氏硬度机(计)HB-3000B/TH600》）
2、HR-洛式硬度
洛式硬度（HR-）是以压痕塑性变形深度来确定硬度值指标。
以0.002毫米作为一个硬度单位。
当HB>450或者试样过小时，不能采用布氏硬度试验而改用洛氏硬度计量。
它是用一个顶角120°的金刚石圆锥体或直径为1.59、3.18mm的钢球，在一定载荷下压入被测材料表面，由压痕的深度求出材料的硬度。
根据试验材料硬度的不同，分三种不同的标度来表
示：
HRA：是采用60kg载荷和钻石锥压入器求得的硬度，用于硬度极高的材料(如硬质合金等)。
HRB：是采用100kg载荷和直径1.59mm淬硬的钢球，求得的硬度，用于硬度较低的材料(如退火钢、铸铁等)。
HRC：是采用150kg载荷和钻石锥压入器求得的硬度，用于硬度很高的材料(如淬火钢等)。
另外：
(1)HRC含意是洛式硬度C标尺，
(2)HRC和HB在生产中的应用都很广泛
(3)HRC适用范围HRC 20－－67，相当于HB225－－650
若硬度高于此范围则用洛式硬度A标尺HRA。
若硬度低于此范围则用洛式硬度B标尺HRB。
布式硬度上限值
HB650,不能高于此值。
(4)洛氏硬度计C标尺之压头为顶角120度的金刚石圆锥，试验载荷为一确定值，中国标准是150公斤力。
布氏硬度计之压头为淬硬钢球（HBS)或硬质合金球（HBW），试验载荷随球直径不同而不同，从3000到31.25
公斤力。
(5)洛式硬度压痕很小，测量值有局部性，须测数点求平均值，适用成品和薄片，归于无损检测一类。
布式硬度压痕较大，测量值准，不适用成品和薄片，一般不归于无损检测一类。
(6)洛式硬度的硬度值是一无名数，没有单位。
（因此习惯称洛式硬度为多少度是不正确的。
）
布式硬度的硬度值有单位，且和抗拉强度有一定的近似关系。
(7)洛式硬度直接在表盘上显示、也可以数字显示，操作方便，快捷直观，适用于大量生产中。
布式硬度需要用显微镜测量压痕直径，然后查表或计算，操作较繁琐。
(8)在一定条件下，HB与HRC可以查表互换。
其心算公式可大概记为：1HRC≈1/10HB。
（关于洛氏硬度
机详细情况请点击《洛氏硬度机(计)HR-150A/TH300/TH500/TH320/TH301/TH310系列》）
下面是几种常见的对照关系表：1<<国家标准硬度HLD/HRC/HRB/HV/HB/HSD转换换算表副本>>
2根据德国标准DIN50150,以下是常用范围的钢材抗拉强度与维氏硬度、布氏硬度、洛氏硬度的对照表：
[注]表三来源：美国巴勃·考曼(Baber Colman)公司4其他硬度对照表:
■钢的布氏硬度的近似换算值
欢迎您的下载，
资料仅供参考！
致力为企业和个人提供合同协议，策划案计划书，学习资料等等
打造全网一站式需求。
