试析高速公路工程中改性沥青的应用
sbs改性沥青用于高速公路路面分析

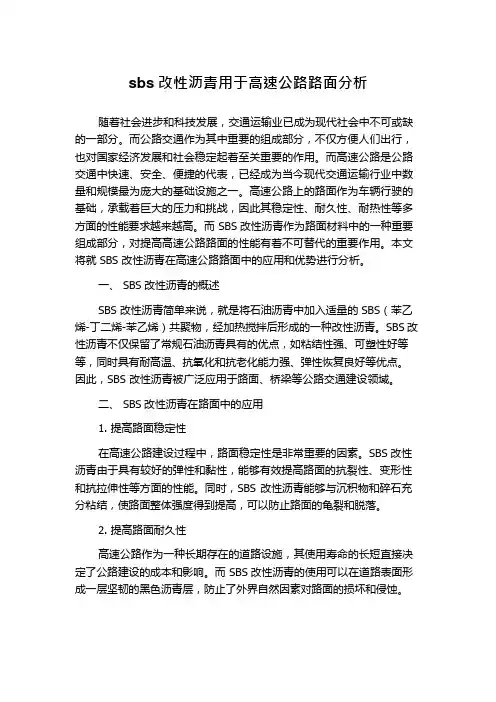

sbs 改性沥青用于高速公路路面分析随着社会进步和科技发展，交通运输业已成为现代社会中不可或缺的一部分。
而公路交通作为其中重要的组成部分，不仅方便人们出行，也对国家经济发展和社会稳定起着至关重要的作用。
而高速公路是公路交通中快速、安全、便捷的代表，已经成为当今现代交通运输行业中数量和规模最为庞大的基础设施之一。
高速公路上的路面作为车辆行驶的基础，承载着巨大的压力和挑战，因此其稳定性、耐久性、耐热性等多方面的性能要求越来越高。
而SBS 改性沥青作为路面材料中的一种重要组成部分，对提高高速公路路面的性能有着不可替代的重要作用。
本文将就SBS 改性沥青在高速公路路面中的应用和优势进行分析。
一、SBS 改性沥青的概述SBS 改性沥青简单来说，就是将石油沥青中加入适量的SBS（苯乙烯-丁二烯-苯乙烯）共聚物，经加热搅拌后形成的一种改性沥青。
SBS 改性沥青不仅保留了常规石油沥青具有的优点，如粘结性强、可塑性好等等，同时具有耐高温、抗氧化和抗老化能力强、弹性恢复良好等优点。
因此，SBS 改性沥青被广泛应用于路面、桥梁等公路交通建设领域。
二、SBS 改性沥青在路面中的应用1.提高路面稳定性在高速公路建设过程中，路面稳定性是非常重要的因素。
SBS 改性沥青由于具有较好的弹性和黏性，能够有效提高路面的抗裂性、变形性和抗拉伸性等方面的性能。
同时，SBS 改性沥青能够与沉积物和碎石充分粘结，使路面整体强度得到提高，可以防止路面的龟裂和脱落。
2.提高路面耐久性高速公路作为一种长期存在的道路设施，其使用寿命的长短直接决定了公路建设的成本和影响。
而SBS 改性沥青的使用可以在道路表面形成一层坚韧的黑色沥青层，防止了外界自然因素对路面的损坏和侵蚀。
此外，SBS 改性沥青还能够有效防止液体和气体的渗透，降低路面的老化和腐蚀。
3.提高路面耐热性在高温条件下，路面往往需要承受巨大的压力和挑战。
而SBS 改性沥青因为其具有优异的抗氧化和抗高温能力，能够有效防止路面在高温条件下老化和变形，保持路面稳定性。
改性沥青新材料在公路道路中的应用
改性沥青新材料在公路道路中的应用【摘要】改性沥青新材料在公路道路中的应用正在成为一个热门话题。
本文首先介绍了改性沥青新材料的制备方法和特性分析，然后详细探讨了它在公路道路中的应用优势和性能测试。
通过实际工程中的应用案例分析，展示了改性沥青新材料在提高公路道路质量和延长使用寿命方面的效果。
结论部分探讨了改性沥青新材料在公路道路中的推广前景，并展望了未来的研究方向。
通过本文的研究，可以更好地了解改性沥青新材料在公路道路中的应用现状及未来发展趋势，为公路建设和维护提供更加有效的解决方案。
【关键词】改性沥青新材料、公路道路、应用、制备方法、特性分析、优势、性能测试、工程应用案例、推广前景、研究展望1. 引言1.1 研究背景公路是国家基础设施建设的重要组成部分，而沥青作为最常用的路面材料之一，在公路建设中发挥着重要作用。
传统的沥青存在着耐久性不足、抗老化性差、抗裂性差等问题，难以满足不断增长的交通需求和日益严格的环境保护要求。
研究改性沥青新材料成为当前公路建设领域的热点之一。
改性沥青新材料是将传统沥青与改性剂进行混合处理，通过改变沥青的组分和结构，提高其性能和耐久性，以满足不同道路条件下的使用要求。
改性沥青新材料在公路道路中具有更好的抗老化性、抗裂性和抗滑移能力，能够延长路面的使用寿命并降低维护成本。
在当前交通日益繁忙和气候变化不断加剧的背景下，研究改性沥青新材料的制备方法、特性分析以及在公路道路中的应用优势变得尤为重要。
有效提高公路路面的质量和耐久性，不仅能够提升公路交通运输效率，还能够降低公路维护成本，减少对环境的影响，具有重要的实践意义和推广价值。
1.2 研究意义改性沥青新材料在公路道路中的应用具有重要的研究意义。
随着社会经济的快速发展和交通运输的持续发展，公路道路的质量和可持续性问题日益凸显。
而沥青是目前公路建设中最常用的材料之一，因此研究改性沥青新材料在公路道路中的应用，可以有效提升公路道路的质量和性能，延长公路的使用寿命，减少维护成本，提高交通运输效率，促进经济发展。
改性沥青混合料在高速公路长大纵坡路段的应用
改性沥青混合料在高速公路长大纵坡路段的应用改性沥青混合料的运用有助于沥青的表面性能改善，同时结构出现网状能够促进约束性不断提高，并且在道路施工当中得到较好的效果。
鉴于此，本文将对改性沥青混合料在高速公路长大纵坡路段的应用进行分析。
标签：改性沥青混合料;高速公路;长大纵坡路段在道路交通量进一步增加的背景下，人们对于道路工程的整体质量提出了个更高的要求。
与此同时，出现严重的车辆超载问题，导致道路工程有一定的质量病害，其中，车辙就是非常多见的一种沥青路面的病害，特别是长大纵坡的路段，不利于车辆的安全行驶。
因此，对于相关人员来说，必须加强这一问题的研究。
一、诱发车辙病害的因素分析（一）长期车辆行驶导致的结果车辆行驶在长大纵坡爬坡中，需要进行减速，之后再通过匀速的方式不断前进。
因为车辆在上坡的过程中会减慢速度，增加轮胎和路面结构之间的接触时间，使得沥青混合料受到高温的影响而流动，进而导致路面永久性地变形。
从相关调查研究中可以看出，严重的车辙变形大多出现在坡度较大和坡长较大的区域，同时，车辙先增长，之后逐渐平缓，最为严重的则在坡顶以及坡底的位置。
总而言之，出现车辙之后，不但会使得路面工程的质量降低，同时，还会对车辆的行驶造成不利影响，更有甚至诱发交通事故，因此，必须进行修复以及养护。
（二）缺乏科学化的设计以及施工为长大纵坡的路段进行施工的时候，为了有效控制工程质量，就要对施工方案的设计进行完善，有效地控制施工期间的质量，按照工艺流程，促进结构稳定性和可靠性提高，让道路可以承载行车的重量，使得车辆能够安全行驶。
然而在现阶段的工程建设中，一些施工人员并没有重视长大纵坡的调查，并未对工程建设的基本情况进行全面了解，还有不合理地施工方案的设计，不重视施工过程中的质量控制，导致质量问题出现。
除此之外，工程的质量检测和验收没有得到重视，不能有效地修复存在的质量问题，也不能预防车辙等多种病害，加之车辆荷载所带来的影响，使得车辙问题形成。
改性沥青混合料在高速公路长大纵坡路段的应用
改性沥青混合料在高速公路长大纵坡路段的应用
随着我国高速公路建设的不断推进，越来越多的公路长大纵坡路段需进行维护改造。
改性沥青混合料由于其具有的高性能、高质量、高效益等优越特性，成为了长大纵坡路段维修和改造工程中的最佳选择。
在实际应用过程中，改性沥青混合料还有以下几大优点：
1.高强度
改性沥青混合料中添加了多种改性材料，可以增强其强度，大幅增加其承载能力，有效防止路面开裂、坑洞等破损情况的发生。
2.高抗龟裂性
由于改性沥青混合料的柔性较好，能够有效抵挡道路龟裂等问题的影响，保持路面的平整。
3.防水性好
改性沥青混合料中添加了多种防水材料，具有较好的防水性能，能够有效防止地下水对路面的侵蚀。
4.热稳定性好
因此，改性沥青混合料在高速公路长大纵坡路段的应用极具潜力和优势，其在降低路面维护成本、延长路面使用寿命、提高路面性能等方面均具有非常好的应用前景。
在今后的维修和改造工程中，我们需要加大对改性沥青混合料的研究力度，提高其领先技术，推动其应用更广泛化，为路桥工程的发展注入新动力。
高速公路施工中改性沥青的应用

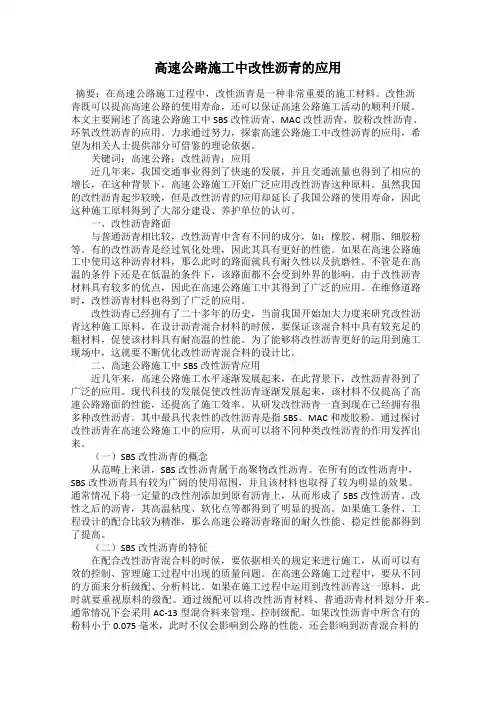

高速公路施工中改性沥青的应用摘要：在高速公路施工过程中，改性沥青是一种非常重要的施工材料。
改性沥青既可以提高高速公路的使用寿命，还可以保证高速公路施工活动的顺利开展。
本文主要阐述了高速公路施工中SBS改性沥青、MAC改性沥青、胶粉改性沥青、环氧改性沥青的应用。
力求通过努力，探索高速公路施工中改性沥青的应用，希望为相关人士提供部分可借鉴的理论依据。
关键词：高速公路；改性沥青；应用近几年来，我国交通事业得到了快速的发展，并且交通流量也得到了相应的增长，在这种背景下，高速公路施工开始广泛应用改性沥青这种原料。
虽然我国的改性沥青起步较晚，但是改性沥青的应用却延长了我国公路的使用寿命，因此这种施工原料得到了大部分建设、养护单位的认可。
一、改性沥青路面与普通沥青相比较，改性沥青中含有不同的成分，如：橡胶、树脂、细胶粉等。
有的改性沥青是经过氧化处理，因此其具有更好的性能。
如果在高速公路施工中使用这种沥青材料，那么此时的路面就具有耐久性以及抗磨性。
不管是在高温的条件下还是在低温的条件下，该路面都不会受到外界的影响。
由于改性沥青材料具有较多的优点，因此在高速公路施工中其得到了广泛的应用。
在维修道路时，改性沥青材料也得到了广泛的应用。
改性沥青已经拥有了二十多年的历史，当前我国开始加大力度来研究改性沥青这种施工原料。
在设计沥青混合材料的时候，要保证该混合料中具有较充足的粗材料，促使该材料具有耐高温的性能。
为了能够将改性沥青更好的运用到施工现场中，这就要不断优化改性沥青混合料的设计比。
二、高速公路施工中SBS改性沥青应用近几年来，高速公路施工水平逐渐发展起来，在此背景下，改性沥青得到了广泛的应用。
现代科技的发展促使改性沥青逐渐发展起来，该材料不仅提高了高速公路路面的性能，还提高了施工效率。
从研发改性沥青一直到现在已经拥有很多种改性沥青。
其中最具代表性的改性沥青是指SBS、MAC和废胶粉。
通过探讨改性沥青在高速公路施工中的应用，从而可以将不同种类改性沥青的作用发挥出来。
试析高速公路施工中改性沥青的应用
面 的因素才能正确选用改性沥青实现经济和性能的双丰 收改性沥青的品种 和制备技术取决于改性剂的类型加入量和基质沥青 （ 即原料沥青） 的组成和 性质 。针对越来越多的改性沥青 品种我们应熟知其性 能、 应用场合 、 生产效 率等保证改善道路质量的同时力争节省费用切实提高不同种类改性沥青于 高速公路的应用水平 三、 高速公路施工 中改性沥青的主要步骤措施 随着 中国高速公路扩建工程 的不断增加相信连续式改性沥青生产技术
道路的维修或施工方面得到了广泛 的应用 ， 这主要是因为， 人们在进行车辆 行驶时， 货运车 的轴重不断增加 ， 普遍实行分车道 单向行驶 ， 要求进一步 提 高路面抗流动性 ， 即高温下抗车辙的能力： 提高柔性和 弹性， 即低温下抗 开 裂的能力； 提 高耐磨耗能力和延长使用寿命 。 而这种改性沥青有恰 好满足 了 车辆 道路安全要求 ， 对路面和车辆都有着保护作用。 随着城市道路建设 的日益发展 ，改性沥青 已经有 了２ Ｏ 多年 的历史 了 ， 而且 我国在这些方面还取得了 良 好 的技术成果 。在我国沥 青碎石基层 即沥 青稳 定碎石 的沥青混合材料其设计 的基本思路是保证沥青混合料 中具有足 够的粗材料 ， 使之具有很好的高温 、 力学性能 ， 为 了进 一步改进和优化从而
目前 ， 由于公路交通的不 断发展 ， 交通量也 开始 不断增大 ， 各种大型 车 辆的不断增加， 因此对于路面的要求也越来越高 ， 尤其对 高速 公路 的建造 材 料要求十分严格 。 而沥青作为道路施工工程中不可缺 少的材料， 在道路修建 中起到了十分重要 的作用 。但是 由于沥青长年 累月的都处于一个消耗的状 态， 而且它的特性不是很稳定 ， 尤其是在公路路 面温度 过高时 ， 他就换慢 慢 的开始软化， 而且 由于来往的车辆过多从而使得路面受到严重的破 换， 而 且 当周围气温 都比较低 的时候在的柔韧性 就会进行一定程度的缩 小，当有 大
SBS改性沥青在高速公路路面工程中的应用
SBS改性沥青在高速公路路面工程中的应用SBS改性沥青凭借着诸多优势，在公路工程中得到了广泛应用，并且收到了良好的社会与经济效益。
本文结合工程实例，介绍了SBS改性沥青在路面工程中的应用，并对SBS改性沥青的特性、配合比设计及施工工艺进行了论述，为SBS改性沥青在高速公路路面工程中的应用提供借鉴。
标签：路面工程；SBS改性沥青；配合比设计；控制要点SBS改性沥青，是一种掺加热塑性橡胶弹性体而成的改性沥青品种，它在路面工程中的应用，显著提高了路面的使用性能，延长了路面使用寿命，大大降低了养护费用，收到了良好的社会与经济效益。
它具有很好的耐高温、抗低温能力、较好的抗车辙能力、改善了沥青的水稳定性、提高了路面的抗滑能力、增强了路面的承载能力、减少了沥青的老化等。
因此，它在高速公路上的广泛应用，已成为不可逆转的趋势。
本文结合工程实例，就SBS改性沥青在路面工程中的应用进行相关介绍。
1 SBS改性沥青路面的特点改性沥青是指掺加改性或采取对沥青轻度氧化等加工措施，使沥青或沥青混合料的性能得以改变而制成的沥青结合料。
1.1 SBS改性沥青的特性（1）温差较大的地区有很好的耐高温、抗低温能力。
（2）有较好的抗车辙能力，其弹性和韧性好。
（3）提高了路面的抗疲劳能力，特别是在大流量、超载严重的公路上具有良好的应变能力，可减少路面的永久变形。
（4）粘结能力特别强，能明显改善路面遇水后的抗拉能力，并极大地改善了沥青的水稳定性。
（5）提高了路面的抗滑能力。
（6）增强了路面的承载能力。
（7）减少路面因紫外线辐射而导致的沥青老化现象。
（8）减少因车辆渗漏柴油、机油和汽油而造成的破坏。
1.2 SMA改性沥青路面的特性SMA改性沥青路面是一种新型的路面结构，SMA沥青玛蹄脂碎石混合料是一种由沥青、纤维稳定剂、矿粉及少量细集料组成的沥青玛蹄脂结合料填充间断级配的粗骨料骨架间隙而组成的沥青混合料。
SMA属于骨架密实型结构，具有非常好高温抗车辙，低温抗裂和水稳定性；粘度高，抗滑性能好，耐老化性能及耐久性都很好。
高速公路工程中改性沥青的应用
高速公路工程中改性沥青的应用1 影响改性沥青应用的几大因素1.1 改性沥青施工温度较普遍沥青需提高10～20℃，在拌合、摊铺、碾压过程中增加了施工难度，从而增加了直接施工成本。
并且由于普通沥青施工温度已经很高，提高温度后致使沥青老化现象加剧。
1.2 加工生产改性沥青需要专门的机械设备，导致增加使用难度，并提高了相应费用。
1.3 进口改性沥青价格普遍较高，一般较普通沥青费用增加50%以上。
1.4 不管是国内自己生产还是国外进口的改性沥青，一旦存放过久，都存在离析或结团现象。
2 几种常见改性沥青的应用2.1 SBS改性沥青。
SBS改性沥青是在原有基质沥青（AH-70）的根底上，掺加2.5%、3.0%、或4.0％的SBS 改性剂，改性后的沥青与原沥青相比，其高温粘度增大，软化点升高。
在良好的设计配合比和施工条件下，沥青路面的耐久性和高温稳定性明显提高。
2.1.1 配合比设计。
改性沥青混合料的配合比设计，应遵循《公路沥青路面施工技术规范》中关于热拌沥青混合料配合比设计的目标配合比、生产配合比及试拌试铺的三个阶段，确定矿料级配及最正确改性沥青用量。
①级配。
沥青混合料配合比设计级配应采用贝雷法开展设计，级配选择原则：AC-13I型混合料2.36mm以下筛孔通过量应取级配下限以到达密实、嵌挤。
②粉料比。
小于0.075mm含量的多少对沥青混合料体积指标和路用性能影响很大，混合料级配中小于0.075mm 的含量必须考虑粗集料本应含有的粉尘部分。
要求矿粉含量不超过沥青含量，小于0.075mm部分与沥青含量之间的比值即粉料比应存在1~1.2之间，对沥青面层混合料矿粉含量宜取4.5%~5％。
2.1.2 SBS改性沥青的施工。
①运输的技术要求。
SBS沥青在生产工厂装车温度必须保持在160℃以上，运到混合料拌合场的温度不应低于140℃，运输车辆须在24小时内运到指定地点，并及时把沥青泵送到沥青储存罐中。
②沥青拌合场储存的技术要求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
试析高速公路工程中改性沥青的应用摘要：随着交通事业的蓬勃发展，交通流量快速增长,改性沥青在高速公路的应用也越来越广泛，在我国，改性沥青的研究起步较晚，但沥青改性所带来的优良的路用性能已经受到了人们的认可和重视，本文通过分析不同种类改性沥青的性能、使用环境、生产效率等，为改性沥青在高速公路的应用提供有价值的参考。
关键词：高速公路；改性沥青；应用 abstract: with the vigorous development of the transport, traffic flow rapid growth of modified asphalt on the highway has become increasingly widespread, of a late start in china, modified bitumen, asphalt modifier, the fineroad performance has been the recognition and attention of the people, by analyzing the different types of modified asphalt, the environment, production efficiency, and provide a valuable reference for the application of modified asphalt in highway.
key words: highway; modified asphalt; application
中图分类号：u412.36+6 文献标识码：a 文章编号：2095-2104（2012）
1影响改性沥青应用的几大因素
1.1改性沥青施工温度较普遍沥青需提高10～20℃，在拌合、摊铺、碾压过程中增加了施工难度，从而增加了直接施工成本。
并且由于普通沥青施工温度已经很高，提高温度后致使沥青老化现象
加剧。
1.2加工生产改性沥青需要专门的机械设备，导致增加使用难度，并提高了相应费用。
1.3进口改性沥青价格普遍较高，一般较普通沥青费用增加50%以上。
1.4不管是国内自己生产还是国外进口的改性沥青，一旦存放过久，都存在离析或结团现象。
2几种常见改性沥青的应用
2.1sbs改性沥青。
sbs改性沥青是在原有基质沥青（ah-70）的基础上，掺加2.5%、
3.0%、或
4.0％的sbs改性剂，改性后的沥青与原沥青相比，其高温粘度增大，软化点升高。
在良好的设计配合比和施工条件下，沥青路面的耐久性和高温稳定性明显提高。
2.1.1配合比设计。
改性沥青混合料的配合比设计，应遵循《公路沥青路面施工技术规范》中关于热拌沥青混合料配合比设计的目标配合比、生产配合比及试拌试铺的三个阶段，确定矿料级配及最佳改性沥青用量。
①级配。
沥青混合料配合比设计级配应采用贝雷法进行设计，级配选择原则：ac-13i型混合料2.36mm以下筛孔通过量应取级配下限以达到密实、嵌挤。
②粉料比。
小于0.075mm含量的多少对沥青混合料体积指标和路用性能影响很大，混合料级配中小于0.075mm的含量必须考虑粗集料本应含有的粉尘部分。
要求矿粉含量不超过沥青含量，小于
0.075mm部分与沥青含量之间的比值即粉料比应存在1~1.2之间，对沥青面层混合料矿粉含量宜取4.5%~5％。
2.1.2sbs改性沥青的施工。
①运输的技术要求。
sbs沥青在生产工厂装车温度必须保持在160℃以上，运到混合料拌合场的温度不应低于140℃,运输车辆须在24小时内运到指定地点，并及时把沥青泵送到沥青储存罐中。
②沥青拌合场储存的技术要求。
sbs沥青的储存温度应保持在150℃左右，若温度低于所要求的储存温度，sbs沥青的粘度过大，从而导致沥青罐的油管路堵塞，最后只能停产修理。
沥青热拌厂应尽量少储存sbs沥青，做到随进随用，用时多存，不用时少存，存贮时间不宜超过24h。
当一天的施工任务完成后，应尽量用完储存罐中的沥青，或者给沥青罐加满沥青，或把剩余的少量沥青抽到其它储存罐内，以减少沥青与空气接触的表面积，从而防止沥青老化。
沥青拌合厂储存罐大部分为卧式，为保证sbs改性沥青的均匀性，应在贮存罐顶部安装搅拌器，或用贮存罐中自带搅拌器，搅拌器每3小时搅拌一次，搅拌时间每次20分钟。
③压实工艺技术要求。
建议碾压温度区间为120～150℃。
碾压工艺组合为：碾压，dd130或dd110振压4个轮回，采用低幅高频振压（核密仪测定相对值不再增加）；压路机的轮迹重叠需大于20cm；终压：dd130或dd110静压一个轮回；如发现有轮迹，可再终压一遍。
终压应在90℃以上完成，禁止在105～115℃范围内碾压。
2.2mac改性沥青。
2.2.1mac改性沥青的特点。
mac改性沥青有较好的耐老化性能，
通过化学改性，有较好的稳定性，在常温下存放半年不离析，无需加任何稳定剂，不含硫，对人体无害，是一种环保型产品。
mac还具有较好的抗车辙能力和抗水（油）损害能力，因其具有在高温下较高的粘度，易形成较厚的沥青膜，而不发生析漏现象，可以有效的阻止水分侵入和提高沥青与集料的粘附性，增加粘结力，起到抗水损害的作用。
2.2.2mac改性沥青的应用。
mac改性沥青具有比普通沥青明显的弹性，经取芯试验，混合料密实度大，空隙率明显减小，所以可用于高速公路的上面层。
mac改性沥青常用于路网改造和养护工程，使用时注意温度的控制，mac沥青的温度较普通沥青高10～20℃，特别要控制碾压终了温度在110℃，要坚持“高温、强振、快压”，如山东高速公路大多采用2～3cm厚sma作为磨耗层。
2.3废胶粉改性沥青
2.3.1废胶粉改性沥青的特点。
胶粉的添加对沥青总体性能有较大的影响：①该改性沥青有较强的承受车辆负载的能力，具有更好的适应性。
②该改性沥青有较好的抵抗水损害、高温稳定性和低温抗开裂性能。
如沥青中加入轮胎胶粉，一方面，可增加沥青路面的高温线性粘弹模量和粘度，在50～163℃温度范围内，粘度随胶粉颗粒的增大而增大，且明显高于对应条件下的未改性沥青；另一方面，减少了低温存储和损失模量，从而使沥青胶结料在特定的温度范围内更具有灵活性。
③该改性沥青表现出最优的老化性能，硬化速度慢，氧化速度低，改善了疲劳和永久变形性能，具有较低的温
度敏感性和较好的抗湿损害性能。
2.3.2废胶粉改性沥青的应用。
废胶粉作为热沥青的添加剂用于筑路目前已有多个省市的公路有试验路段，随着工业的发展，黑色污染问题越来越严重，废料利用越来越受到重视，胶粉改性沥青恰能同时解决上述问题，合理利用胶粉制备性能良好的路用沥青会逐步走向推广和应用。
3结语除以上几种改性沥青外，常用的还有环氧沥青、天然岩沥青改性沥青、sbr改性沥青等，相对于普通沥青，耐久性、防水性、高低温稳定性、抗车辙性能等均有不同程度的提高。
参考文献：
[1]吕伟民．沥青混合料设计原理与方法[m]．上海：同济大学出版社.
[2]黄卫东，等.国外聚合物改性沥青的研究与应用[j].国外公路.
[3]沈金安.论聚合物改性沥青的发展方向[j].公路交通科技.
[4]张争奇，等.改性沥青室内及试验路研究[j].西安公路交通大学学报。
