金属弹性元件挠性联轴器非金属弹性元件挠性联轴器还有梅花形联轴器、星形弹性联轴器、整圈橡胶弹性联轴器、弹性块联轴器等多种形式,可参考有关资料.(3)金属弹性元件挠性联轴器。

金属弹性元件的挠性联轴器由于含有能产生较大弹性变形的元件,除了具有可移性外,还具有较好的缓冲减震性能、承载能力较大、使用寿命长、不易老化且性能稳定,适用于速度和载荷变化较大及高温或低温场合。

常用金属弹性元件挠性联轴器有膜片联轴器、蛇形弹簧联轴器、簧片联轴器等。

①膜片联轴器.膜片联轴器(见图15-12)是山几组膜片(不锈钢薄板)用铰制孔螺栓交错地与两半联轴器相联而成、工作时靠膜片的弹性变形补偿两轴的相对位移。

这种联轴器不用润滑、结构简单紧凑、强度高、一平衡容易、质量小、使用寿命长、对环境适应性强、基本不用维修,是一种高性能的挠性联轴器。

但因扭转弹性较低,缓冲减振性能差,主要适于载荷比较平稳的高速、高AA、有腐蚀介质的环境下工作。

②蛇形弹簧联轴器。

蛇形弹簧联轴器(见图15-13)是由一组或几组蛇形弹簧嵌在两半联轴器的齿间而成,通过弹簧和齿传递转矩。

地磅这种联轴器适用于转矩变化不大的场合,多用于有严重冲击载荷的机械。

金属弹性元件的挠性联轴器除上述膜片联轴器和蛇形弹簧联轴器外,还有多种形式,如簧片联轴器(见图15-14)、定刚度的圆柱弹簧联轴器等,可参考有关资料。

3)安全联轴器安全联轴器在结构上的特点是,存在一个保险环节(如销钉可动连接等),当实际载荷超过限定的载荷时,联轴器中的连接元件折断、分离或打滑,截断运动和动力的传递,从而保护机器的其余部分不致损坏,即起安全保护作用。

安全联轴器可分为挠性安全联轴器和刚性安全联轴器两大类。

常用的有销钉式、摩擦式、钢球式、液压式及磁粉式等联轴器。

有关安全联轴器的详细介绍可参考有关资料。

本文来源于地磅转载请请注明。

弹性联轴器的技术参数

弹性联轴器的技术参数

弹性联轴器通常由金属圆棒线切割而成,常用的材质有铝合金、不锈钢、工程塑料。

弹性联轴器运用平行或螺旋切槽系统来适应各种偏差和精确传递扭矩。

弹性联轴器通常具备良好的性能而且有价格上的优势,在很多步进、伺服系统实际应用中,弹性联轴器是首选的产品。

一体成型的设计使弹性联轴器实现了零间隙地传递扭矩和无须维护的优势。

弹性联轴器主要有以下两个基本的系列:螺旋槽型和平行槽型。

凌斯LS2一体成型弹性联轴器·夹紧螺固定联轴器专业为自动化设备,数控设备及通用机械等提供优质联轴器。

产品引进德国技术及高科技数控生产设备制做,拥有一流的技术研发团队和完善的管理体制,并有一批优秀的售后服务人员专业为客户提供最好的传动方案,确保设备能平稳高效运转。

例:LS2-100-0810LS2:系列号,材料为铝合金100:外径尺寸:25.4MM,夹紧螺丝固定08:D1轴径为:8MM10:D2轴径为:10MMLS2一体成型弹性联轴器特点:1.一体成型的金属弹性联轴器2.零回转间隙3.弹性作用补偿径向、角向、轴向偏差4.顺时针与逆时针回转特性完全相同5.夹紧螺丝固定方式6.铝合金及不锈钢材料邮箱:cnc@ cnc@ 网址:/全国统一热线:400-0769-856例:SLS2-C150-1415SLS2:系列号,材料为不锈钢C150:外径尺寸:38.1MM,夹紧螺丝固定14:D1轴径为:14MM15:D2轴径为:15MMLS2一体成型弹性联轴器特点:1.一体成型的金属弹性联轴器2.零回转间隙3.弹性作用补偿径向、角向、轴向偏差4.顺时针与逆时针回转特性完全相同5.夹紧螺丝固定方式6.铝合金及不锈钢材料凌斯LS1金属弹性联轴器·定位螺丝固定联轴器的选型指南:1.每个系列的联轴器都有其特有的性能.请根据使用时的具体要求,选择合适的联轴器.2.在选择好合适的系列产品后,再参考相应的参数表格,根据相应的参数确定型号.3.确认合适的固定方式,根据不同的需要进行选择,合理的固定方式是设备稳定的保障,具体请参考"联轴器的固定方式"部分内容.4.确认所选择的产品是否符合现场安装的条件.5.联轴器的选择要领:①容许额定扭矩-是联轴器实际使用时承受的扭矩容许值.②容许最大扭矩-是联轴器使用时损坏的最大临界值.③容许最高转速-需要在选型时确定电机的转速在此范围内.④容许偏心-两轴的轴心平行偏差的容许值.⑤容许偏角-两轴之间形成的相互角度容许值.⑥容许轴向偏差-两轴轴向移动的位移容许值.在启动,停止,正反转切换时,电机会向联轴器施加大于电机最大扭矩的负载,因此,选择联轴器时,应该使联轴器的额定扭矩大于电机的最大扭矩.在正反转频繁的设备中,联轴器的额定扭矩就为电机最大扭矩的2-5倍为宜,如果是伺服电机,应为5-10倍为宜.例:LS1-17-0506MLS1:系列号,材料为铝合金17:外径尺寸:17.5MM,定位螺丝固定05:D1轴径为:5MM06:D2轴径为:6MMM:螺纹式LS1一体成型联轴器特点:1.一体成型的金属弹性联轴器2.适用较小力矩的轴联接3.零回转间隙4.弹性作用补偿径向、角向、轴向偏差5.定位螺丝固定凌斯LS1一体成型联轴器·定位螺丝固定是指连接两个旋转轴、传递扭矩或旋转角的机械零件。

联轴器综述

联轴器综述

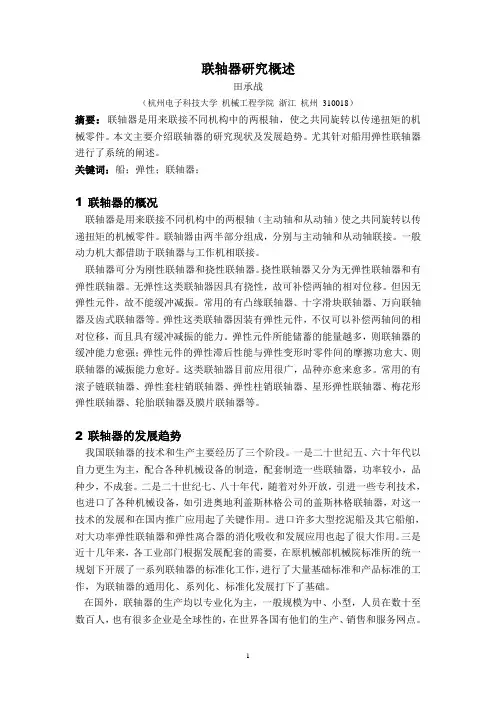

联轴器研究概述田承战(杭州电子科技大学机械工程学院浙江杭州310018)摘要:联轴器是用来联接不同机构中的两根轴,使之共同旋转以传递扭矩的机械零件。

本文主要介绍联轴器的研究现状及发展趋势。

尤其针对船用弹性联轴器进行了系统的阐述。

关键词:船;弹性;联轴器;1联轴器的概况联轴器是用来联接不同机构中的两根轴(主动轴和从动轴)使之共同旋转以传递扭矩的机械零件。

联轴器由两半部分组成,分别与主动轴和从动轴联接。

一般动力机大都借助于联轴器与工作机相联接。

联轴器可分为刚性联轴器和挠性联轴器。

挠性联轴器又分为无弹性联轴器和有弹性联轴器。

无弹性这类联轴器因具有挠性,故可补偿两轴的相对位移。

但因无弹性元件,故不能缓冲减振。

常用的有凸缘联轴器、十字滑块联轴器、万向联轴器及齿式联轴器等。

弹性这类联轴器因装有弹性元件,不仅可以补偿两轴间的相对位移,而且具有缓冲减振的能力。

弹性元件所能储蓄的能量越多,则联轴器的缓冲能力愈强;弹性元件的弹性滞后性能与弹性变形时零件间的摩擦功愈大、则联轴器的减振能力愈好。

这类联轴器目前应用很广,品种亦愈来愈多。

常用的有滚子链联轴器、弹性套柱销联轴器、弹性柱销联轴器、星形弹性联轴器、梅花形弹性联轴器、轮胎联轴器及膜片联轴器等。

2联轴器的发展趋势我国联轴器的技术和生产主要经历了三个阶段。

一是二十世纪五、六十年代以自力更生为主,配合各种机械设备的制造,配套制造一些联轴器,功率较小,品种少,不成套。

二是二十世纪七、八十年代,随着对外开放,引进一些专利技术,也进口了各种机械设备,如引进奥地利盖斯林格公司的盖斯林格联轴器,对这一技术的发展和在国内推广应用起了关键作用。

进口许多大型挖泥船及其它船舶,对大功率弹性联轴器和弹性离合器的消化吸收和发展应用也起了很大作用。

三是近十几年来,各工业部门根据发展配套的需要,在原机械部机械院标准所的统一规划下开展了一系列联轴器的标准化工作,进行了大量基础标准和产品标准的工作,为联轴器的通用化、系列化、标准化发展打下了基础。

梅花形弹性联轴器标准.docx

梅花形弹性联轴器标准.docx

后退◄1梅花形弹性联轴器GB/T 5272-2002 代替GB/T 5272-851范围本标准规定了梅花形弹性联轴器(以下简称联轴器)的型式与参数。

本标准适用于联接两同轴线的传动轴系.具有一定补偿两轴相对偏移和一般减振性能.丁作温度为.35 380%:,传递公称扭矩16 N・m~25000N・m。

2分类2.1型式联轴器分为LM型、LMDS!、LMS型、LMZ- I型、LMZ-U型五种型式,分别见图1~图5。

2.2标记示例:例1: 1313型梅花形弹性联轴器,MT3型弹性件为肌主动端:Y型轴孔・A型键槽.轴孔直径^30 mm,轴孔长度L#ft=40mm;从动端:Y型轴孔,B型键槽,轴孔直径d产25 mm,轴孔长度L ^=40 nun;LM3 型联轴器••")"()•• .\1T3-a GB/T 5272-2002B25x40例2: LMZ12-D630型制动轮梅花形弹性联轴器,MT12型弹性件为讥主动端:Ji型轴孑L・A型键槽,轴孑L直径心二110 n】m,轴孔长度L ^- \ 15 mm;从动端:Y型轴孔.A型键槽.轴孔直径d尸125 nun.轴孔长度A=212 mm.制动轮直径〃产63()mm;LMZ 12- II -630 型联轴器*丄吧£ MT12-b GB/T 5272-2002125x2122.3结构型式、基本参数和主要尺寸轴孔型式按CB/T 3852的规定.轴孔长度优选L2.3.1 LM型联轴器的结构型式、堆本参数和主要尺寸应符合图I和表I的规定°2.3.2 1.V11)型单法兰联轴器的结构型式、基本参数和主要尺“应符合图2和衣2的规定;2008-12-31 实施后退◄ 1 ►GB/T 5272-2002 返回总目录|返回分目录后退◄3 Y型轴孔型轴孔Z型轴孔人型轴孔Y型轴孔皿推荐)皿推荐)1. 3—半联轴器;2—弹性元件图1 L初型联轴器Y型轴孔J用轴孔J厘轴孔 ' 型轴孔Z坦轴孔拆荐)皿椎荐)1. 4一半联轴器;2—弹性元件;3—法兰联接件;5. 6、7—螺栓、螺母•垫圈图2 LMD型联轴器GB/T 5272-2002 返回总目录|返回分目录后退◄ 4 ►1 LM续表1 LM型联轴器基本参数和主要尺寸2 LMD续表2 LMD型联轴器基本参数和主要尺寸2.3.3 LMS型双法兰联轴器的结构型式、基本参数和主要尺寸应符合图3和表3的规定。

联轴器的种类和特性

联轴器的种类和特性

联轴器的种类和特性联轴器所联接的两轴,由于制造及安装误差,承载后的变形以及温度变化的影响等,往往不能保证严格的对中,而是存在着某种程度的相对位移,如下图<联轴器所联两轴的相对位移>所示。

这就要求设计联轴器时,要从结构上采取各种不同的措施,使之具有适应--定范围的相对位移的性能。

联轴器所联两轴的相对位移根据对各种相对位移有无补偿能力(即能否在发生相对位移条件下保持联接的功能),联轴器可分为刚性联轴器(无补偿能力)和挠性联轴器(有补偿能力)两大类。

挠性联轴器又可按是否具有弹性元件分为无弹性元件的挠性联轴器和有弹性元件的挠性联轴器两个类别。

挠性联轴器因具有挠性,故可在不同程度上补偿两轴间某种相对位移。

(一) 刚性联轴器这类联轴器有套筒式、夹壳式和凸缘式等。

这里只介绍较为常用的凸缘联轴器。

凸缘联轴器是把两个带有凸缘的半联轴器用键分别与两轴联接,然后用螺栓把两个半联轴器联成一体,以传递运动和转矩(右图<凸缘联轴器>)。

这种联轴器有两种主要的结构型式:右图<凸缘联轴器a>是普通的凸缘联轴器,通常是靠铰制孔用螺栓来实现两轴对中;右图<凸缘联轴器b>是有对中榫的凸缘联轴器,靠一个半联轴器上的凸肩与另一个半联轴器上的凹槽相配合而对中。

联接两个半联轴器的螺栓可以采用A级或B级的普通螺栓,此时螺栓杆与钉孔壁间存在间隙,转矩靠半联轴器接合面的摩擦力矩来传递(右图<凸缘联轴器b>);也可采用铰制孔用螺栓,此时螺栓杆与钉孔为过渡配合,靠螺栓杆承受挤压与剪切来传递转矩(右图 <凸缘联轴器a>)。

为了运行安全,凸缘联轴器可作成带防护边的(图<凸缘联轴器c>)。

图<凸缘联轴器>凸缘联轴器的材料可用灰铸铁或碳钢,重载时或圆周速度大于30m/s时应用铸钢或锻钢。

由于凸缘联轴器属于刚性联轴器,对所联两轴间的相对位移缺乏补偿能力,故对两轴对中性的要求很高。
