组态王软件理论复习题讲解
组态王软件理论复习题一、填空题（单选题）：1、组态王软件是一种通用的工业（A ）软件，它融过程控制设计、现场操作以及工厂资源管理于一体，将一个企业内部的各种生产系统和应用以及信息交流汇集在一起，实现最优化管理。
（A）监控（B）过程（C）管理（D）应用2、当（B）打开时，工具箱自动显示。
工具箱中的每个工具按钮都有“浮动提示”，帮助您了解工具的用途。
（A）监控（B）画面（C）软件（D）应用3、（C）连接是使被连接对象根据条件表达式的值而显示或隐含。
（A）动画（B）画面（C）软件隐含（D）变量4、缩放连接是使被连接对象的大小随连接（C）的值而变化。
（A）软件隐含（B）动画（C）表达式（D）过程5、旋转连接是使对象在画面中的（C）随连接表达式的值而旋转。
（A）表达式（B）画面（C）位置（D）旋转6、选中按钮按鼠标右键选择（B ）切换，在按钮属性的提示文本中添加（D ）即可[需要设置按钮的风格。
（A）动画（B）字符串（C）表达式（D）注释7、命令语言的格式类似( C )的格式，工程人员可以利用其来增强应用程序的灵活性。
（A）汇编语言（B）VB（C）C语言（D）basco8、一般的Active X（C）都具有属性、方法、事件，用户通过设置控件的这些属性、事件、方法来完成工作。
（A）表达式（B）VB（C）控件（D）basco9、数据报表是反应生产过程中的（ C ）、运行状态等，并对数据进行记录、统计的一种重要工具，是生产过程必不可少的一个重要环节。
（A）动画连接（B）软件隐含（C）过程数据（D）basco表达式10、ReportSetHistData2 函数可从组态王记录的（ B ）中按指定的起始时间和时间间隔查询指定变量数据。
（A）实时库（B）历史库（C）过程数据（D）basco表达式11、在实际工程中将此命令写入：工程浏览器〉（ C ）〉应用程序命令语言〉退出时中，即系统退出后断开与数据库的连接。
（A）工程开发（B）历史库（C）命令语言（D）工程运行12、为了保证运行系统的安全运行，对画面上的（ B ）设置了访问权限，同时给操作者分配了访问优先级和安全区，只有操作者的优先级大于对象的优先级且操作者的安全区在对象的安全区内时才可访问，否则不能访问画面中的图形对象。
（A）数据库的连接（B）图形对象（C）命令语言（D）工程浏览13、在配置网络时要绑定TCP/IP协议，即PC机必须首先是某个（ C ）上的站点并启动该网。
（A）数据库的连接（B）图形对象（C）局域网（D）工程浏览14、IO服务器：负责进行（ B ）的站点。
如果某个站点虽然连接了设备，但没有定义其为IO服务器，那么这个站点采集的数据不向网络上发布。
（A）数据库的连接（B）数据采集（C）TCP/IP （D）客户端15、登录服务器：登录服务器负责（C）用户登录的校验。
在网络中只可以配置一个登录服务器。
（A）局域网（B）数据采集（C）网络中（D）客户端16、客户端：某个站点被指定为客户后可以访问其指定的（ B ）。
一个站点被定义为服务器的同时，也可以被指定为其它服务器的客户。
（A）局域网（B）服务器（C）网络中（D）客户端17、组态王6.53提供了For Internet应用版本——组态王（ D ）版，支持Internet/Intranet访问。
（A）嵌入版（B）电力版（C）通用版（D）WEB P9918、组态王WEB功能采用（ A ）结构，客户可以随时随地通过Internet/Intranet实现远程监控。
（A）B/S（B）C/S （C）TCP/IP （D）PCZ19、IE端需要安装Microsoft Internet Explore 5.0以上或者Netscape 3.5以上的浏览器以及（ B ）插件（第一次浏览组态王画面时会自动下载并安装并保留在系统上）。
（A）WEB（B）JRE（C）Explore（D）Netscape20、在组态王6.53web 的画面发布中，发布功能采用（ B ）方式。
可以将画面按照不同的需要分成多个组进行发布，每个组都有独立的安全访问设置，可以供不同的客户群浏览。
（A）多组（B）分组（C）组合（D）独立21、组态软件：一般英文简称有三种分别为:（ B ）/（ C ）/（ A ）。
（A）SCADA（B）HMI（C）MMI（D）MIM(Human and Machine Interface/Man and Machine Interface /Scan Control Alarm Database，中文翻译为：人机界面软件/扫描报警控制数据库软件。
)22、组态软件产品于（C ）年代初出现，并在80年代末期进入我国。
但在90年代中期之前，组态软件在我国的应用并不普及。
（A）70（B）60 （C）80（D）90二、填空题（多选题）：1、组态王软件结构由（ D ）、（ B ）及（ C ）三部分构成。
（A）开发系统（B）工程浏览器（C）运行系统（D）工程管理器2、组态王支持通过（ B ）、（ D ）等标准传输机制和其他监控软件（如：Intouch、Ifix、Wincc等）或其他应用程序（如：VB、VC等）进行本机或者网络上的数据交互。
（A）ODBC （B）OPC（C）OLE （D）DDE3、组态王把那些需要与之交换数据的（ C ）或（ A ）都作为外部设备使用。
（A）软件程序（B）通讯连接（C）硬件设备（D）外部软件4、所谓“动画连接”就是建立（ B ）与（ D ）的对应关系。
（A）监控中心（B）画面的图素（C）监控中心（D）数据库变量5、（ B ）连接是使被连接对象在条件表达式的值为真时闪烁。
闪烁效果易于引起注意，故常用于出现非正常状态时的（ C ）。
（A）画面的图素（B）闪烁（C）报警（D）数据库变量6、在显示的文本的动画连接中选择文本色，输入显示的变量名称，在文本色属性栏中（B ）、（A ）或（C ）不同阈值时要显示的不同颜色（A）删除（B）添加（C）修改（D）阈值7、命令语言有六种形式，其区别在于命令语言执行的时机或条件不同,分别为：（A ）、（B ）（ C ）、（ D ）（H ）、（ F ）（A）应用程序命令语言（B）热键命令语言（C）事件命令语言（D）数据改变命令语言（E）数学函数命令语言（F）画面、按钮命令语言（G）控件函数命令语言（H）自定义函数命令语言8、利用系统提供的“（B）”工具和( D )函数能够实现在主画面中切换到其他任一画面的功能。
（A）Exit()（B）菜单（C）数据库（D）ShowPicture()9、为保证工业现场安全生产，报警和事件的产生和记录是必不可少的，“组态王”提供了强有力的（ B ）和（ D ）系统。
（A）菜单（B）报警（C）数据库（D）事件10、报警窗口是用来显示“组态王”系统中发生的报警和事件信息，报警窗口分：（ B ）和（ D ）。
（A）函数命令报警窗口（B）实时报警窗口（C）数据库报警窗口（D）历史报警窗口11、趋势曲线用来反应变量随时间的变化情况。
趋势曲线有两种：（ A ）曲线和（ D ）曲线。
（A）实时趋势（B）实时报警窗口（C）数据库报警窗口（D）历史趋势12、组态王除了支持本身提供的各种控件外，还支持（ D ）标准的（ B ）的控件，包括Microsoft 提供的标准Active X 控件和用户自制的Active X 控件。
（A）ADate（B）Active X（C）CloseUp（D）Windows13、组态软件的网络结构可分为：（ C ）和（ A ）。
（A）多机体系（B）分组体系（C）单机体系（D）独立体系14、组态软件是指一些（A ）与（C ）的专用软件，它们是在自动控制系统监控层一级的软件平台和开发环境，使用灵活的组态方式，为用户提供快速构建工业自动控制系统监控功能的、通用层次的软件工具。
（A）数据采集（B）监控功能（C）过程控制（D）数据库15、典型的计算机控制系统可分为:（ A ）、（ C ）、（ B ）、（ E ）四个层次结构。
它们构成了一个分布式的工业网络控制系统。
（A）控制层（B）监控层（C）设备层（D）数据库层（E）管理层（F）采集层三、判断题（对打√错的打×）：1、组态王工程管理器是用来建立新工程，对添加到工程管理器的工程做统一的管理。
（√）2、“搜索工程”是用来把计算机的某个路径下的所有的工程一起添加到组态王的开发系统。
（×）3、“备份”工程备份是在需要保留工程文件的时候，把组态王工程压缩成组态王自己的“.PCZ”文件。
（×）4、恢复：单击此快捷键可将备份的工程文件恢复到工程列表区中。
（√）5、DB“导出”利用此快捷键可将组态王工程数据词典中的变量导出到WORD表格中，用户可在WORD表格中查看或修改变量的属性。
（×）6、DB“导入”利用此快捷键可将EXCEL 表格中编辑好的数据或利用“DB 导出”命令导出的变量导入到组态王数据词典中。
（√）7、“运行”在工程列表区中选择任一工程后，单击此快捷键进入工程的开发环境。
(×）8、在连接现场设备时，设备地址处填写的地址要和实际设备地址完全一致。
（√）9、所谓“动画连接”就是建立画面的图素与数据库变量的对应关系。
（√）10、组态王处理系统会根据自己读入命令的顺序依次发出相应的控制信号，从而实现对外部设备的分时控制，所以每个动作的实现不会产生冲突。
（√）11、组态王命令语言的长度为20k，无法加长，但可以将一个命令语言分为几个事件命令语言。
（√）12、控件的接口是标准的，凡是满足这些接口条件的控件，包括第三方软件供应商开发的控件，都可以被组态王直接调用。
（√）13、利用系统提供的命令语言可将实时数据报表以当前时间作为文件名保存在指定的Active X控件中。
（×）14、组态王SQL访问功能实现组态王和其他外部数据库（通过ODBC访问接口）之间的数据传输。
它包括组态王的SQL 访问管理器和相关的SQL 函数。
（√）15、建立表格模板的目的是定义数据库格式，在后面用到SQLCreatTable（）函数时以此格式在Access数据库中自动建立表格。
（√）16、利用组态王提供的KVADODBGrid Class 控件可方便地实现数据库查询工作。
（√）17、用户的安全区与权限可分为：优先级分1~999 级，1 级最低999 级最高。
每个操作者的优先级别只有一个。
（√）18、要实现组态王的网络功能，除了具备硬件设施外还必须对组态王各个站点进行网络配置，设置网络参数并定义在网络上进行数据交换的变量、报警数据和历史数据的存储和引用等。
（√）19、端口号是指 IE 与运行系统进行网络连接的应用程序端口号，默认为8001。
组态王6.53初级培训教程完整版(共12讲_1~5讲)
组态王工程管理器是用来建立新工程，对添加到工程管理器的工程做统一的管理。工程 管理器的主要功能包括：新建、删除工程，对工程重命名，搜索组态王工程，修改工程属性， 工程备份、恢复，数据词典的导入导出，切换到组态王开发或运行环境等。假设您已经正确 安装了“组态王 6.52”的话，可以通过以下方式启动工程管理器：
- 12 -
恢复：单击此快捷键可将备份的工程文件恢复到工程列表区中。
DB 导出：利用此快捷键可将组态王工程数据词典中的变量导出到 EXCEL 表格中，用户可在 EXCEL 表格中查看或修改变量的属性。在工程列表区中选 择任一工程后，单击此快捷键在弹出的“浏览文件夹”对话框中输入保存文件 的名称，系统自动将选中工程的所有变量导出到 EXCEL 表格中。
北京亚控科技发展有限公司
第二讲 建立一个新工程
-4-
第二讲 建立一个新工程
本课程您将：
Ì 工程管理器 Ì 工程浏览器 Ì 定义 I/O 设备 Ì 定义数据变量
第一节 工程管理器
在组态王中，我们所建立的每一个组态称为一个工程。每个工程反映到操作系统中是一 个包括多个文件的文件夹。工程的建立则通过工程管理器。
北京亚控科技发展有限公司
第一讲 概述
-3-
态王软件帮助文档。 方法三：在工程浏览器中任何时候通过“F1”快捷键弹出组态王软件帮助文档。
教程实例
通过本教程的学习，您将建立一个反应车间的监控中心。监控中心从现场采集生产数据， 以动画形式直观的显示在监控画面上。监控画面还将显示实时趋势和报警信息，并提供历史 数据查询的功能，完成数据统计的报表。将实时数据保存到关系数据库中，并进行数据库的 查询。
如何得到组态王的帮助
组态王帮助文档分组态王产品帮助文档和 I/O 驱动帮助文档两部分，可以通过如下几种 方法打开：

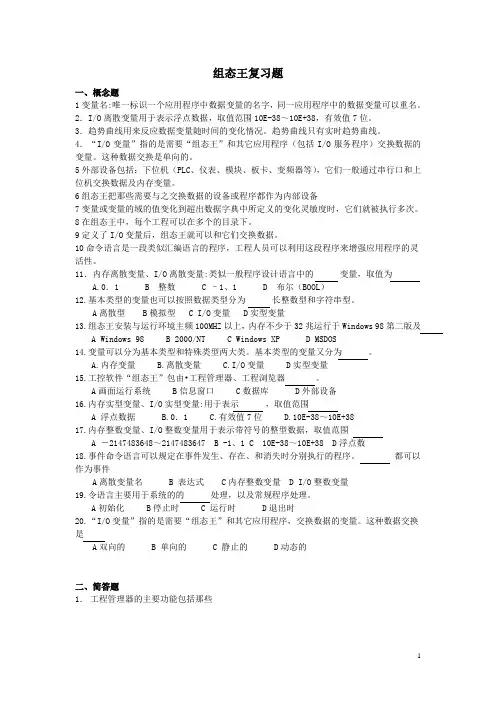

组态王复习题(全部)
组态王复习题一、概念题1变量名:唯一标识一个应用程序中数据变量的名字，同一应用程序中的数据变量可以重名。
2．I/O离散变量用于表示浮点数据，取值范围10E-38～10E+38，有效值7位。
3．趋势曲线用来反应数据变量随时间的变化情况。
趋势曲线只有实时趋势曲线。
4．“I/O变量”指的是需要“组态王”和其它应用程序（包括I/O服务程序）交换数据的变量。
这种数据交换是单向的。
5外部设备包括：下位机（PLC、仪表、模块、板卡、变频器等），它们一般通过串行口和上位机交换数据及内存变量。
6组态王把那些需要与之交换数据的设备或程序都作为内部设备7变量或变量的域的值变化到超出数据字典中所定义的变化灵敏度时，它们就被执行多次。
8在组态王中，每个工程可以在多个的目录下。
9定义了I/O变量后，组态王就可以和它们交换数据。
10命令语言是一段类似汇编语言的程序，工程人员可以利用这段程序来增强应用程序的灵活性。
11．内存离散变量、I/O离散变量:类似一般程序设计语言中的变量，取值为A.0．1 B 整数 C –1、1 D 布尔（BOOL）12.基本类型的变量也可以按照数据类型分为长整数型和字符串型。
A离散型 B模拟型 C I/O变量 D实型变量13.组态王安装与运行环境主频100MHZ以上，内存不少于32兆运行于Windows 98第二版及A Windows 98B 2000/NTC Windows XPD MSDOS14.变量可以分为基本类型和特殊类型两大类。
基本类型的变量又分为。
A.内存变量B.离散变量C.I/O变量 D实型变量15.工控软件“组态王”包由•工程管理器、工程浏览器。
A画面运行系统 B信息窗口 C数据库 D外部设备16.内存实型变量、I/O实型变量:用于表示，取值范围A 浮点数据 B.0．1 C.有效值7位 D.10E-38～10E+3817.内存整数变量、I/O整数变量用于表示带符号的整型数据，取值范围A －2147483648～2147483647B -1、1C 10E-38～10E+38 D浮点数18.事件命令语言可以规定在事件发生、存在、和消失时分别执行的程序。
工控组态软件及应用期末复习习题解答.docx
1、举例说明组态监控系统组成与功能。
答:工业组态监控系统采用分布式控制系统的思想,典型的监控系统通常把系统划分为现场控制层、监控调度层和信息管理层三个层次结构。
在这个体系中，层与层之间可以交换数据，数据双向流通，具体应用时往往选择其中的一层或多层，每层之间可能存在层叠。
2、简述组态监控系统的层次结构。
答：a、现场控制层：低层的现场控制层，由现场监控设备和通信网络组成，通过网络通信技术将智能仪器、监控设备、以及工控机或PLC设备的远程I/O点连接在一起，实现现场级的通信。
通过现场通信网络，完成数据采集、开闭环控制、报警等功能。
b、监控调度层：监控调度层主要用于系统的监控、优化与调度及各种人机交互功能。
监控层对下连接控制层，对上连接管理层，它在企业信息网络中起到承上启下的作用。
监控调度层由工业网络以及连接在网络上担任监控任务的工作站或显示操作站组成，对应车间级通信。
监控站可以完成对控制系统的组态设计和下载，并为实现先进控制和过程操作优化提供支撑环境。
c、信息管理层：信息管理层由各种服务器和客户机组成，将监控层实时数据库中的信息转入上层的关系数据库中，管理层用户能随时查询网络运行状态以及现场设备工况，进行实时远程监控。
在分布式网络环境下，集成企业的各种信息，实现与Internet的连接。
上层的信息管理层主要用于企业的经营、管理及决策。
管理层能够运行各种MES、ERP和可视化软件，完成市场信息管理、经营决策、资源分配、计划调度等功能。
3、组态监控系统有哪些部分组成？答：工业组态监控系统包括监控计算机、现场测控装置、通信与网络及监控软件等部分组成。
4、简述监控计算机的功能。
答：监控计算机主要采用工控机IPC,工控机直接实现监测与控制功能。
服务器是提供数据和功能服务，其中数据服务器提供数据历史记录和事件记录功能，报警服务器提供系统报警服务功能，Web服务器提供系统数据对外发布功能，根据需要可能存在备份机以提供当服务器故障时提供冗余热备功能。
组态期末试题资料讲解
组态期末试题学号天津城建大学工控组态软件任务报告书组态王在反应车间监控系统中的应用学生姓名班级成绩指导教师(签字)控制与机械工程学院2014年 5 月15目录一、使用组态软件的一般步骤 (4)二、系统设计任务与要求 (6)三、定义设备和数据变量 (8)3.1定义设备 (8)3.2定义变量 (8)四、制作画面 (10)4.1制作主控画面 (10)4.2制作报警画面 (14)4.3制作实时曲线画面 (17)4.4制作数据报表画面 (18)五、用户权限设置 (20)5.1首先定义用户配置 (20)5.2设置三个出料阀的访问权限 (22)5.3 用户名和权限显示动画链接 (23)六、总结 (25)摘要制作一个反应车间监控系统，要求有反应车间监控中心，历史报警窗口，液位实时趋势曲线以及实时数据报表的画面，并且4个画面可以相互切换，显示相应的监控功能；画面上要有用户名及用户权限的显示。
针对反应车间液位监控系统，设计开发了基于组态王的监控系统。
本文介绍了系统上位监控软件采用组态王。
该系统可实现了对过程控制装置的温度、液位等参数的实时数据采集和反应罐温度、液位的实时控制。
该系统具有一定的实用性。
本文主要分析了反应罐液位监控系统的设计要求，阐述了该系统的软件设计原则，并进行了仿真。
仿真测试结果表明：该系统满足跟踪给定值变化的需求，且可以满足监控液位的设计需求关键词组态王；历史报警；实时曲线；实时报表，仿真一、使用组态软件的一般步骤如何把具体的工程应用在组态王软件中进行完整、严密的开发，使组态软件能够在正常工作，主要包括以下几个典型的组态步骤：(1)将所有I/O点的参数收集齐全，并填写表格，以备在监控组态软件和PLC上组态时使用。
(2)搞清楚所使用的I/O设备的生产商、种类、型号、使用的通信接口类型，采用的通信协议，以便在定义I/O 设备时做出准确选择。
(3)将所有I/O点的I/O标识收集齐全，并填写表格，I/O标识是唯一地确定一个I/O点的关键字，组态软件通过向I/O设备发出I/O标识来请求其对应的数据。
组态王经典问答
组态王的经典问题解答2008-12-04 10:143：在定义变量的基本属性时状态栏中的保存数值、保存参数是什么意思？保存参数：在系统运行时，修改变量的域的值（可读可写型），系统自动保存这些参数值，系统退出后，其参数值不会发生变化。
当系统再启动时，变量的域的参数值为上次系统运行时最后一次的设置值。
无需用户再去重新定义。
保存数值：系统运行时，当变量的值发生变化后，系统自动保存该值。
当系统退出后再次运行时，变量的初始值为上次系统运行过程中变量值最后一次变化的值。
4：如何不进入系统桌面环境而直接运行组态王工程如何实现（Win98系统）？编辑Win98系统下的System.ini文件，将shell=explorer.exe改为：path="c:"\ProgramFiles\Kingview\shell="Touchvew".exe 即可5：组态王里画面属性中覆盖式与替换式有何区别？覆盖式画面出现时，它重叠在当前画面之上，其他打开的画面还在运行，关闭后被覆盖的画面又可见。
替换式画面出现时，所有与之相交的画面自动从屏幕和内存中删除，不再运行。
6：如何利用多个摄像头在组态王上显示多幅画面？用户需要增加硬件设备：矩阵转换器和画面分割器。
视频采集后通过矩阵转换和画面分割再送进组态王中，例如需要显示16个画面，可选择16画面分割器。
7：如何将gif动画用在组态王画面中？在组态王画面中的工具箱内选折<画点位图 designtimesp="451">这一项并用鼠标在画面中画出一个点位图块，然后点击鼠标右键，在其下拉式菜单中选折〈从文件加载〉，选择所需的gif动画文件。
8：如何用组态王在启动一个应用程序时打开任意路径下的一个文件？一在组态王中定义一个内存字符串型变量，在StartApp函数调运之前，赋给该变量值，为：应用程序路径+一个或两个空格+文件路径、文件名、文件扩展名。
组态王200个使用问题解答经典回顾
组态王200个使用问题解答个使用问题解答经典回顾经典回顾经典回顾问：关于Microsoft Date and Time Picker 控件，我按你说的做。
在大部分情况下可以查到数据了。
但是如果是小于10的时间数，就又不对了。
比如在“Microsoft Date and Time Picker"控件中输入 08:15:10 则按钮下命令语言执行完报警查询起始时间=hour1+"时"+minute1+"分"+second1+"秒"; 后得到的是 8时15分10秒 而不是所需要的 08时15分10秒 。
少了一个0字就又查不到数据了。
请赐教，该如何解决之。
答：用IF 语句做一下判断，若小于10时在前面加“0”。
问：关于设置模拟量参数输出不稳定的问题？急！ 关于设置模拟量参数输出不稳定的问题？我的一段程序使用6.02开发的前端使用的是三菱fx2n，通讯和采集数据都正常，但是我设置一个地址比如“d120”为最大值时，模拟量输出时是最大值但很快就掉到零，然后又恢复到最大值。
输出就不停这样变换，我要的是一个稳定输出最大值，未何会掉到零。
（去掉组态王后，只看plc 输出是对的）。
答：最大值和最大原始值要一样 最小值和最小原始值要一样 请检查具体设置。
问：为什么VIEW 的时候会提示：“创建协议组件失败”？？ 我从别人这COPY 了一个工程，但VIEW 的时候会提示：“创建协议组件失败”是的工程不能在线运行！请问有什么方法可以解决这问题？！ 答：请安装组态王提供的硬件驱动程序。
问：怎么不能驱动呀[求助] 我问下啊，下载的驱动程序是哪个版本的呀？ 我现在用的是6.01版的，我怎么驱动不上啊？如果驱动程序不分版本，请问怎么驱动呀？我是双机后，点搜索，可是怎么装不上呢？答：先把组态王提供的驱动程序包（至少应该包括以下几个文件：××.Dll，DEVLST.DAT，××.REG）拷入除组态王路径外的任一路径下 安装驱动程序：“搜索亚控产品”选中搜索到的再安装 驱动程序最好安装网站上提供的最新驱动。
组态王软件复习题
简答题1、组态王软件建立应用工程的一般过程？2、组态王软件命令语言有几种？分别是什么？配置两个用户，分别能够操作两个不同对象。
利用缩放动画连接制作一个简易温度计。
温控曲线的设定方式，如何设定，如何实时显示。
如果组态王中的变量要访问PLC中的数据，设置成IO变量还是内存变量。
为了在实际I/O设备暂时不存在的情况下也能够调试由组态王编制的监控程序，组态王提供一个仿真PLC设备，用来模拟实际PLC设备向监控软件提供数据，供用户调试。
仿真PLC提供五种类型的内部寄存器变量INCREA、DECREA、RADOM、STATIC、CommErr，每种寄存器变量的编号从1-1000，所有变量的数据类型均为整型（即INT）。
基本类型变量与一般程序设计语言，比如BASIC、PASCAL、C语言定义的变量相似，一共有8种，分为内存变量、I/O变量和结构变量三类。
定义其“变化灵敏度”，只有当该变量的数值变化幅度超过“变化灵敏度”（缺省为0）时，“组态王”才更新与之相连接的图素。
填充方向有四个：向上填充；向下填充；向左填充；向右填充。
点击按钮A（“填充方向”按钮），则顺序显示填充方向示意图。
④设置变化方向。
变化方向有五个：向上收缩；向下收缩；向左收缩；向右收缩；向中心收缩。
点击“方向选择”按钮，则顺序显示收缩方向示意图，其意义是：蓝色的箭头是变化的方向，蓝点是参考点。
变化过程中，参考点保持不变，随着连接表达式的值的减小，图素对象沿箭头方向变化。
我们在书写命令语言时只使用函数唯一的参数MenuIndex ，就是菜单项的索引号。
我们按照工程需要对MenuIndex的不同值定义不同的功能。
MenuIndex=0对应第一项子菜单。
超级文本显示控件参数说明LoadText函数语法格式如下：LoadText( "ControlName", "FileName", ".Txt Or .Rtf" )参数说明：ControlName：用户定义的超级文本显示控件名称，可以为中文名或英文名。
组态王教学常见问题解答
数据词典常见问题解答北京亚控科技开展２００９年７月目录1. 我注意到组态王软件是按软件点数来收费的，请问这个点数是如何计算的？ (1)2. 我想删除一个指定的变量，但数据词典中该变量的删除选项灰色，不允许操作，怎么解决？ (1)3. 我注意到组态王的数据词典里有一个系统自带的“$新报警〞变量，请问此变量是如何使用的？ (1)4. 组态王的数据变量的采集频率采用什么规那么？有什么考前须知？ (1)5. 在工程比拟庞大的情况下，请问我如何能快速的找到某个变量都在那里使用了呢？ (2)6. 我注意到组态王的变量的属性页中有最大值最小值最大原始值最小原始值几个设定项，请问具体怎么来应用？ (2)7. 在定义变量的根本属性时状态栏中的保存数值、保存参数是什么意思？ (3)8. 我需要组态王能记下我运行状态下设定的参数，每次启动时都能按最后一次设定的参数运行，请问如何来做？ (3)9. 我的现场设备的信号采集与变换是非线性的，请问在组态王中我需要如何设置？ (3)10. 请问变量定义时变量的优先级、平安区是如何设置的?如何工作? (3)11. 请问组态王的报警优先级配置是如何设置的? (3)12. 请问变量定义中的生成事件如何使用？ (4)13. 请问什么是内部局部变量？如何使用? (4)14. 组态王在运行系统中如何修改变量的原始值和工程值？ (4)15. 如果设备中有的数据不需要按采集频率读取，按需要读取，在组态王中如何实现？ (4)16. 在组态王运行环境中能够实现控制变量记录的功能？ (5)17. 在组态王文本框中连接变量的时候，单击问号按钮，没有反响，弹不出变量列表框，为什么，应如何解决？ (5)18. 在组态王数据词典中能否成批修改变量的根本属性？ (6)19. 在组态王中能否实现对变量的操作记录下来？ (6)20. 在组态王中如何实现变量的累加计算？ (6)21. 组态王中的内存字符串变量无法保存到组态王历史数据库中，应如何解决？ (6)22. 在组态王运行环境中通过变量域改变报警限值，但是回到开发环境中看到还是原来设置的值，应如何同步修改开发环境中的设定值？ (7)23. 在删除未用变量列表里，我已经选择全部删除，为什么还有些未用变量没有被删除？ (7)1. 我注意到组态王软件是按软件点数来收费的，请问这个点数是如何计算的？组态王软件是按点数收费的，这里讲的点数不是用户在工程设计时设计的采样点的数目，而是组态王数据词典中定义的所有变量〔不包括软件本身自带的21个变量〕，因为在组态王的数据词典中除了要定义采样点外，还需要定义一局部内存变量来实现软件的逻辑控制动画连接等，所以用户在软件选型时要留有一定的点数余量。
组态考试题及答案
组态考试题及答案一、单选题（每题2分，共10题）1. 组态软件的主要功能是：A. 编程B. 数据存储C. 数据处理D. 界面设计答案：D2. 下列哪项不是组态软件的基本组成？A. 工程浏览器B. 运行系统C. 编译器D. 操作系统答案：D3. 组态软件中，用于表示设备状态的图形对象是：A. 文本框B. 指示灯C. 按钮D. 趋势图答案：B4. 在组态软件中，实现数据采集的常用方法是：A. 手动输入B. 通过数据库C. OPC通信D. 直接测量答案：C5. 组态软件中，用于显示实时数据的控件是：A. 趋势图B. 历史曲线C. 实时数据显示D. 报警列表答案：C6. 组态软件中，用于设置报警条件的控件是：A. 趋势图B. 历史曲线C. 报警设置D. 报警列表答案：C7. 组态软件中，用于实现设备控制的控件是：A. 指示灯B. 按钮C. 文本框D. 趋势图答案：B8. 在组态软件中，用于存储历史数据的数据库类型是：A. 关系型数据库B. 时序数据库C. 文档型数据库D. 键值对数据库答案：B9. 组态软件中，用于实现报表功能的控件是：A. 报表生成器B. 趋势图C. 历史曲线D. 实时数据显示答案：A10. 组态软件中，用于实现用户权限管理的功能是：A. 用户管理B. 设备管理C. 数据管理D. 报表管理答案：A二、多选题（每题3分，共5题）1. 组态软件可以实现以下哪些功能？A. 设备监控B. 数据分析C. 报表生成D. 远程访问答案：ABCD2. 组态软件中，可以用于显示数据的图形对象包括：A. 指示灯B. 文本框C. 趋势图D. 按钮答案：ABC3. 组态软件中，可以实现以下哪些类型的报警？A. 低限报警B. 高限报警C. 偏差报警D. 事件报警答案：ABCD4. 组态软件中，可以实现以下哪些类型的用户权限设置？A. 只读权限B. 读写权限C. 管理员权限D. 无权限答案：ABCD5. 组态软件中，可以实现以下哪些类型的设备控制？A. 开启/关闭控制B. 参数设置C. 手动/自动切换D. 远程控制答案：ABCD三、判断题（每题1分，共5题）1. 组态软件只能用于工业自动化领域。
组态期末复习题(1)
组态期末复习题(1)1、报警的定义在数据对象的属性页中进行。
首先要选中“允许进行报警处理”复选框，使实时数据库能对该对象进行报警处理；其次是要正确设置报警限值或报警状态。
2、mcgs把数据对象的属性封装在对象内部，作为一个整体，由实时数据库统一管理。
对象的属性包括基本属性、存盘属性和报警属性、、。
3、按照数据处理的时间先后顺序，mcgs组态软件将数据处理过程分成三个阶段，以满足用户各种类型的须要，即为：数据前处置、实时数据处理以及数据后处理、、。
4、实时数据库就是mcgs系统的核心，也就是应用领域系统的数据处理中心。
5、用户窗口的属性包括基本属性、扩充属性、启动脚本、循环脚本、退出脚本，由用户选择设置。
6、mcgs的工作台窗口的5个部分分别就是：主控窗口、设备窗口、用户窗口、实时数据库和运转策略、、、、。
7、主控窗口是用户应用系统的主窗口，也是应用系统的主框架，展现工程的总体外观。
8、实时数据库就是mcgs系统的核心，也就是应用领域系统的数据处理中心。
9、数据对象有开关型、数值型、字符型、事件型、组对象、、、、五种类型，在实际应用中，数字量的输入输出对应于开关型数据对象；模拟量的输入输出对应于数值型数据对象；字符型数据对象是记录文字信息的字符串；事件型数据对象用来表示某种特定事件的产生及相应时刻。
10、设备窗口就是mcgs系统与做为测控对象的外部设备建立联系的后台作业环境，负责管理驱动外部设备，掌控外部设备的工作状态。
系统通过设备与数据之间的地下通道，把外部设备的运转数据采集进去，送进实时数据库，可供系统其它部分调用。
1、mcgs系统对设备采集通道的数据可以进行八种形式的数据处理，各种处理可单独进行也可组合进行。
八种形式包括哪些？多项式排序、倒数排序、开方排序、滤波处置、工程切换排序、函数调用、标准换算排序、自定义换算计.2、主控窗口负责什么工作？主控窗口组态包括什么？负责管理这些窗口的管理和调度,并调度用户策略的运转。
