一位全减器的设计

一位全减器的设计
一位全减器的设计

EDA技术实用教程

课题报告

课题名称:一位全减器的设计

院系:

专业:电子信息工程

组员:

设计流程:

一、一位半减器的设计

一位半减器程序如下; 其中x,y 是输入,diff 是输出差,s_out 是借位输出, sub_in 为借位输入。 library ieee;

use ieee.std_logic_1164.all; entity h_suber is

port (x,y : in std_logic; diff,s_out : out std_logic ); end h_suber;

architecture hdlarch of h_suber is begin process(x,y) begin

diff <= x xor y;s_out <= (not x) and y; end process; end hdlarch;

半减器逻辑表达式:

半减器真值表:

输入输出

x y diff s_sout

0000

0111

1010

1100半减器波形图如下:

半减器封装图:

二、一位全减器的设计

一位全减器设计结构图:sub_in为借位输入,clk是输入延迟信号用来消除仿真图中出现的毛刺现象

一位全减器逻辑表达式:

一位全减器真值表:

一位全减器波形图:

一位全减器封装图:

实验一 八位全加器的设计

电子科技大学电子工程学院标准实验报告(实验)课程名称EDA技术与应用 姓名:孙远 学号:2010021030002 指导教师:窦衡 电子科技大学教务处制表

实验一八位全加器的设计 一、预习内容 1.结合教材中的介绍熟悉QuartusⅡ软件的使用及设计流程; 2.八位全加器设计原理。 二、实验目的 1.掌握图形设计方法; 2.熟悉QuartusⅡ软件的使用及设计流程; 3.掌握全加器原理,能进行多位加法器的设计。 三、实验器材 PC机一台、EDA教学实验系统一台、下载电缆一根(已接好)、导线若干 四、实验要求 1、用VHDL设计一个四位并行全加器; 2、用图形方式构成一个八位全加器的顶层文件; 3、完成八位全加器的时序仿真。 五、实验原理与内容 1、原理: 加法器是数字系统中的基本逻辑器件。例如:为了节省资源,减法器和硬件乘法器都可由加法器来构成。但宽位加法器的设计是很耗费资源的,因此在实际的设计和相关系统的开发中需要注意资源的利用率和进位速度等两方面的问题。多位加法器的构成有两种方式:并行进位和串行进位方式。并行进位加法器设有并行进位产生逻辑,运算速度快;串行进位方式是将全加器级联构成多位加法器。通常,并行加法器比串行级联加法器占用更多的资源,并且随着位数的增加,相同位数的并行加法器比串行加法器的资源占用差距也会越来越大。 实验表明,4 位二进制并行加法器和串行级联加法器占用几乎相同的资源。这样,多位数加法器由4 位二进制并行加法器级联构成是较好的折中选择。因此本实验中的8 位加法器采用两个4位二进制并行加法器级联而成。

2、实现框图: 1)四位加法器 四位加法器可以采用四个一位全加器级连成串行进位加法器,实现框图如下图所示,其中CSA为一位全加器。显然,对于这种方式,因高位运算必须要等低位进位来到后才能进行,因此它的延迟非常可观,高速运算肯定无法胜任。 通过对串行进位加法器研究可得:运算的延迟是由于进位的延迟。因此,减小进位的延迟对提高运算速度非常有效。下图是减少了进位延迟的一种实现方法。可见,将迭代关系去掉,则各位彼此独立,进位传播不复存在。因此,总的延迟是两级门的延迟,其高速也就自不待言。 2)八位加法器 用两个并行四位加法器实现一个八位加法器的框图如下:

四位二进制全加全减器

数字逻辑设计及应用课程设计报告

组合逻辑设计 题目:使用74LS83构成4位二进制全加\全减器。 具体要求:1)列出真值表; 2)画出逻辑图; 3)用Verilog HDL 进行仿真; 1.设计思路及原理分析 全加器是除本位数字相加外,还考虑进位输入和进位输出的加法器,全减器同理,考虑借位输入和借位输出。本次主要应用74LS83来实现设计要求,74LS83是四位二进制先行进位加法器,可以直接接入输入获得全加器,所以设计重点在于四位全减器的设计。 对于串行进位加法器,可略加改进获得相应的减法器,基本原理如下式: 2'2'2'2'[]s s s s X Y X Y -=+- '2'2[]2n s s Y Y -=- 这里利用了补码的基本性质,具体实现时可以将减数逐位取反,然后最低位加1。又因为全加器时in C 为为进位输入,全减器时应变为借位输入,所以要减去in C ,且全加器的输出端out C 为进位输出,而全减法器应该输出借位输出,而进位输出与借位输出恰好是反向的关系,所以将0S 取反后即得到全减器的借位输出out B ,据此,可以在全加器的基础上设计全减器。

其中表中输出部分上行为全加输出,下行为全减输出。 2 逻辑电路图 3 电路实现和仿真 3.1 verilog HDL设计代码如下: module add(s,out,a,b,in,EN); output[0:3] s; output out; input[0:3] a,b; input in; input EN; reg out; reg[0:3] s,c; always@(*) if (EN==0) begin {out,s}=a+b+in; end else begin c=10000-b; {out,s}=a+c-in; out=~out; end endmodule 3.2 仿真波形图

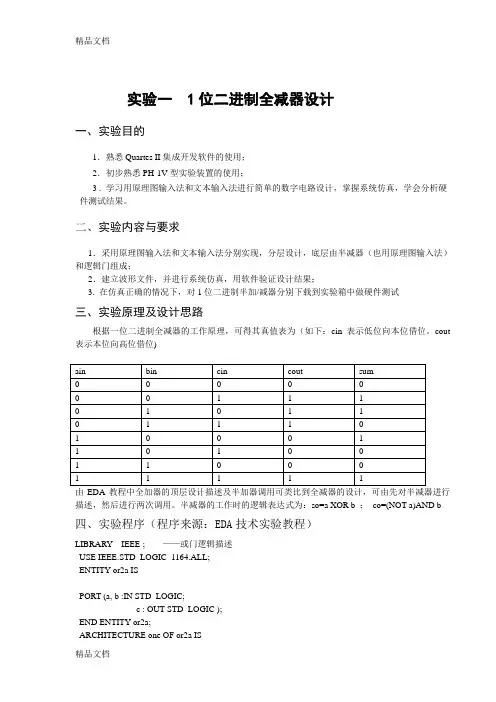

一位全减器
