用quartusⅡ设计一个四位二进制全减器
EDA技术与VHDL作业
作业名称用quartusⅡ设计一个四位二进制全减器
学生姓名邹运
班级电技122
学号2012301030230 任课教师吴君鹏
完成时间2014.3.22
用VHDL语言编写如下：
library ieee;
use ieee.std_logic_1164.all;
entity quanjian is
port(a,b,c:in std_logic;
sout,jout:out std_logic);
end;
architecture one of quanjian is
signal abc:std_logic_vector(2 downto 0);
begin
abc<=a&b&c;
process(abc)
begin
case abc is
when"000"=> sout<='0';jout<='0';
when"001"=> sout<='1';jout<='1';
when"010"=> sout<='1';jout<='1';
when"011"=> sout<='0';jout<='1';
when"100"=> sout<='1';jout<='0';
when"101"=> sout<='0';jout<='0';
when"110"=> sout<='0';jout<='0';
when"111"=> sout<='1';jout<='1';
when others=>null;
end case;
end process;
end one;
library ieee;
use ieee.std_logic_1164.all;
entity quanjian4 is
port(a11,a12,a13,a14,b11,b12,b13,b14:in std_logic;
s1,s2,s3,s4,j4:out std_logic);
end;
architecture two of quanjian4 is
signal d,e,f:std_logic;
component quanjian
port(a,b,c:in std_logic;
sout,jout:out std_logic);
end component;
begin
u1:quanjian port map(a=>a14,b=>b14,c=>'0',jout=>d,sout=>s4); u2:quanjian port map(a=>a13,b=>b13,c=>d,jout=>e,sout=>s3); u3:quanjian port map(a=>a12,b=>b12,c=>e,jout=>f,sout=>s2); u4:quanjian port map(a=>a11,b=>b11,c=>f,jout=>j4,sout=>s1); end two;
生成电路图如下：
仿真波形如下：。

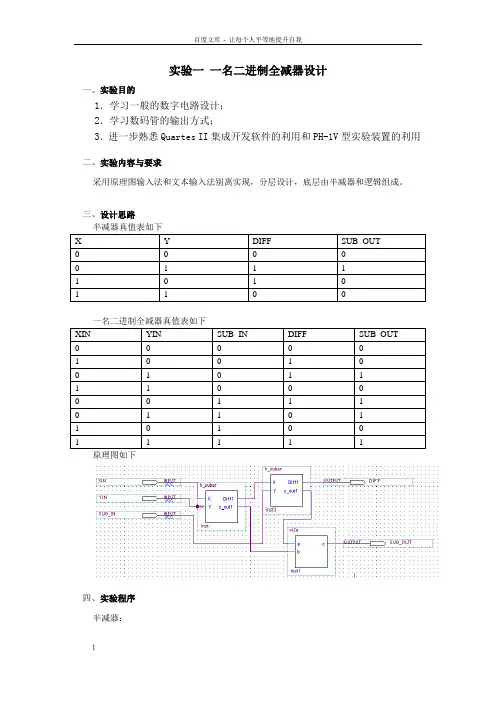

QuartesII全减器实验报告
实验一一名二进制全减器设计一、实验目的1．学习一般的数字电路设计；2．学习数码管的输出方式；3．进一步熟悉Quartes II集成开发软件的利用和PH-1V型实验装置的利用二、实验内容与要求采用原理图输入法和文本输入法别离实现，分层设计，底层由半减器和逻辑组成。
三、设计思路半减器真值表如下X Y DIFF SUB_OUT0 0 0 00 1 1 11 0 1 01 1 0 0XIN YIN SUB_IN DIFF SUB_OUT0 0 0 0 01 0 0 1 00 1 0 1 11 1 0 0 00 0 1 1 10 1 1 0 11 0 1 0 01 1 1 1 1原理图如下四、实验程序半减器：LIBRARY IEEE;USE h_suber IsPORT(X,Y:IN STD_LOGIC;Diff1,s_out1:OUT STD_LOGIC);END ENTITY h_suber;ARCHITECTURE fh1 OF h_suber IsBEGINDiff1<=X XOR Y;s_out1<=(NOT X)AND Y;END ARCHITECTURE fh1;或门：LIBRARY IEEE;USE or2a ISPORT(a,b:IN STD_LOGIC;c:OUT STD_LOGIC);END ENTITY or2a;ARCHITECTURE one OF or2a ISBEGINc<=a OR b;END ARCHITECTURE one;五、实验步骤成立工作库文件夹和编辑设计文件；1)打开quartusII，成立新的工程文件，命名为f_suber保留在E:\object\。
2）新成立一个VHDL文件，输入半减器文本和或门文本，别离保留为h_suber和or2a。
3)编译无误后，在File菜单下选择Create下拉菜单里的Creat Symbol选项将两个文件制作成元件。
数电实验报告—四位减法器
数电实验报告—四位减法器实验报告学生姓名：班级学号：指导老师：38033 9一、实验名称：1.进一步学习quartusII的基本功能和使用方法，完成四位减法器原理图输入和文本输入、编译校验及功能仿真2.进一步学习quartusII的基本功能和使用方法，完成yf(a,b,c)!((a&b)|c)所对应逻辑电路设计及功能仿真。
二、实验学时：4学时三、实验目的：熟悉Quartus II基本功能和使用方法，掌握原理图输入、文本输入的步骤。
四、实验内容：完成四位减法器原理图输入和文本输入、编译校验及功能仿真；完成yf(a,b,c)!((a&b)|c)所对应逻辑电路设计及功能仿真。
五、实验原理：数字逻辑电路中各种门电路的功能和使用方法及quartusII的运用。
六、实验步骤：1）原理图输入方法：通过本部分重点学习元器件的放置、连线、电源、地的表示，标号的使用，输入、输出的设置，以及各种元件库的使用等。
①创建文件②创建元器件③设置输入输出④添加连接线：将选定期间及设置好的输入输出按照设计好的原理图进行正确连线。
2）文本输入方式学习verilog语言的扩展文件名位.v，verilog 文件名必须与实体文件名保持一致，文件必须放在一个工程中。
①创建verilog HDL源程序文件②用verilog HDL进行二选一数据选择器逻辑功能描述设计编译校验①建立仿真波形文件②添加仿真测试点③添加输入端仿真信号④开始仿真七、实验结果：A.四位减法器原理图：文本：波形图：B．完成yf(a,b,c)!((a&b)|c)所对应逻辑电路设计及功能仿真。
原理图：波形图：八、心得体会：这是使用这个软件的第三次实验对于软件的使用已经比较熟练能够很快连接好电路进行试验九、附录：四位减法器module fourbit(A,B,CI,CO,S); parameter size=4; input [size:1]A,B; output [size:1]S; input CI; output CO;wire [1:size-1]Temp;onebitadd1(A[1],B[1],CI,S[1],Temp[1]),add2(A[2],B[2],Temp[1],S[2],Temp[2]), add3(A[3],B[3],Temp[2],S[3],Temp[3]),add4(A[4],B[4],Temp[3],S[4],CO); endmodulemodule onebit(A,B,CI,CO,S); input A,B,CI; output CO,S;wire n1,n2,n3,out1,out2,out3,out4,out5,out6,out7; notnoti1(n1,CI), noti2(n2,A), noti3(n3,B); andand1(out1,n1,n2), and2(out2,n2,n3), and3(out3,n1,n3), and4(out4,CI,A,B), and5(out5,n1,A,B), and6(out6,n1,n2,n3), and7(out7,CI,B,n3); nornor1(CO,out1,out2,out3), nor2(S,out4,out5,out6,out7); endmodule实验报告学生姓名：班级学号：指导老师：38033 9一、实验名称：1.进一步学习quartusII的基本功能和使用方法，完成四位减法器原理图输入和文本输入、编译校验及功能仿真2.进一步学习quartusII的基本功能和使用方法，完成yf(a,b,c)!((a&b)|c)所对应逻辑电路设计及功能仿真。
实验四四位二进制同步计数器
实验四四位二进制同步计数器一、目的:1.能了解四位元二进制同步计数器的设计原理及其特性。
2.能设计一个四位元二进制同步计数器。
3.能自行以CPLD数位发展实验系统验证所设计电路的正确性。
二、电路图：三、实验器配置图：四、实验步骤与画面：1．建立一个名为count16.vhd的新文件，并在QuartusⅡ文字编辑器中,以VHDL语言来设计程式，图为四位二进制计数器的ＶＨＤＬ代码。
其中clk为时钟端口，ｃｌｋ为异步清零端，Ｑ为计数输出端口，ｃｏ为进位输出端口。
2.存储、检查及编译。
3．创建元件符号。
４.创建波形文件，设定合适的端口信号，仿真元件的波形。
观察波形图可以看出当芯片可以实现１６进制计数功能。
五、相关说明：1.同步计数器的意义是将所有正反器的时脉连接在一起，当时脉进来时，所有的正反器同时被触发而动作，因此传递延迟时间就可以大为缩短，计数的速度就会增快。
2.我们可以利用MAX+plusⅡ的Timing Analyzer来比较同步计数器与非同步计数器(单元十)的传递延迟状况，图U12-3(a)与图U12-3(b)为分析所得结果，从图中可以发现，同步计数器从时脉输入到各级的输出，其传递延迟时间皆相同，而非同步计数器则越到后级传递延迟时间越长。
3.图U12-2的程式设计方法，也可以改用D型正反器来设计，如图U12-4所示，您可以发现此种设计同步计数器的方法较简洁。
4.若要将图U12-4改成下数计数器，只要将叙述ff[].d=ff[].q+1；改成ff[].d=ff[].q-l；即可。
5.图U12-5为四位元含致能及清除的模10上下数计数器，其中的设计重点为：(1)为了能在高频计数电路应用，本电路的清除方式采同步清除式设计，并不利用正反器本身的elrn脚，而是当clr脚输入为鬲态时，令所有正反器的D输入脚为o，达到清除的目的。
(2)程式中使用了巢状的IF THEN叙述，须注意每一层的IF THEN、 ELSIF、ELSE及END IF的对应，不要弄乱了，否则会很麻烦。
课程设计--四位二进制加减法器
组合逻辑电路课程设计之四位二进制加减法器摘要:加法器即是产生数的和的装置。
加数和被加数为输入，和数与进位为输出的装置为半加器。
若加数、被加数与低位的进位数为输入，而和数与进位为输出则为全加器。
对于4位的二进制加法，相关的有五个的量：1，被加数A ，2，被加数B ，3，前一位的进位CIN ，4，此位二数相加的和S ，5，此位二数相加产生的进位COUT 。
前三个量为输入量，后两个量为输出量，五个量均为4位.本文采用4位二进制并行加法器原理，选择74LS283，74LS283是4位二进制先行进位加法器，它只用了几级逻辑来形成,并连接几个异或门，由其构成4位二进制加法器/减法器，并用Verilog HDL 进行仿真。
关键字:全加器,异或门,74LS283, verilog,加法/减法功能.总的电路设计 一.硬件电路的设计本电路74LS283为核心元件,其逻辑符号为U174LS283DSUM_410SUM_313SUM_14SUM_21C49B411A412B315A314B22A23B16A15C07全加器由加位输入X 和Y ,还有进位输入CIN,3个输入的范围是0~3,可以用两个输出位表示.S(全加和)和COUT(送给高位的进位).满足下面等式.CINY CIN X Y X COUT CINY X CIN Y X N CI Y X N CI Y X CIN Y X S ⋅+⋅+⋅=⋅⋅+⋅'⋅'+'⋅⋅'+'⋅'⋅=⊕⊕=实现全加器的电路图如下74LS08D本电路还需要4个异或门,要实现加法器和减法器的双重功能,需要有选择功能端,设A为四位二进制被加数,B为二进制被减数.当使能端为0时,电路实现加法运算,当使能端为1时电路实现减法运算.电路原理图如下1.Multisim原理图2.MAX plus2原理图当A口输入为0011,B口输入为0001,使能端为0时.输出为0100.电路图如下当A口输入为0011,B口输入为0001,使能端输入为1时.输出为0010.电路图如下二.软件程序设计Verilog HDL语言程序module b(A,B,C,D,E);input[3:0] A,B;input C;output[3:0] D;output E;assign {E,D}=C?(A+B):(A-B);endmodule当A口输入为0011,B口输入为0001,使能端输入为0,输出为0010,仿真图如下.当A口输入为0011,B口输入为0001,使能端输入为1时.输出为0010.仿真图如下三.总结及心得体会1.通过本次课题设计，自学了一些相关的Verilog语言和MAX+plusII,Multisim 软件的使用方法.2.基本掌握了74LS283的基本原理及使用方法.。
quartus_4位二进制加减法计数器
贵州大学实验报告学院：专业：班级设计原理框图从原理图中可见，需要有1bit装载位（load）、1bit清零位（clr）、方向控制位up_down和4bit数据选择位DIN[3..0]。
装载位我们采用SW0，清零位采用SW1，方向控制位为SW2。
SW3-SW6作为数据输入端，LED1-LED4显示数据的输出，LED5为溢出标志位。
实验内容编写一个带预置输入，清零输入，可加可减计数器的verilog代码或VHDL代码并仿真，编译下载验证module counter4(load,clr,c,DOUT,clk,up_down,DIN);//定义模块input load;//定义输入信号input clk;//wire load;//定义线网型input clr;//wire clr;//input up_down;//wire up_down;//input [3:0]DIN;//定义4位二进制输入信号wire [3:0]DIN;// 定义4位二进制线网型信号output c;//定义输出信号reg c;//定义寄存器类型信号output [3:0]DOUT;//wire [3:0]DOUT;reg [3:0]data_r;assign DOUT=data_r;always@(posedge clk or posedge clr or posedge load)//检测clk，clr，load的上升沿beginif(clr)//当clr=1的时候进行下面的运行程序data_r<=0;//将data_r置零else if(load) //当load=1的时候进行下面的运行程序data_r<=DIN;//将DIN的值赋给data_relse begin if(up_down)//load=0的时候进行下面的操作beginif(data_r==4'b1111)begin///当data_r==4'b1111的时候进行下面的运行程序data_r<=4'b0000;c=1;endelse begin//当data_r不等于4'b1111的时候进行下面的运行程序data_r<=data_r+1;//进行加法计数c=0;endendelsebeginif(data_r==4'b0000)begin//当data_r==4'b0000的时候进行下面的运行程序data_r<=4'b1111;c=1;endelse begin//当data_r不等于4'b1111的时候进行下面的运行程序data_r<=data_r-1;//进行减法计数c=0;endendendendendmodule//结束模块实验数据如图为波形仿真结果，当clr为1的时候，输出结果为0000；当clr为0，load为1时，输出结果为输入数据DIN的值，当up_down为1时，加法进位，进行加1运算，当data_r达到1111时，data_r变为0000，级零信号c为1；当up_down为0时，减法进位，进行减1运算，当data_r达到0000时，data_r变为1111，级零信号c为0。
Quartus II实现全加全减器
实验2 Quartus II实现全加全减器
一.实验目的
1 、了解可编程数字系统设计的流程；
2 、掌握Quartus II 软件的使用方法；
3 、掌握采用硬件描述语言设计数字系统的方法和流程。
二、实验设备
1、计算机：Quartus II 软件;
2、Altera DE0 多媒体开发平台。
三、实验内容
要求1：根据参考内容，用原理图输入方法实现一位全加器。
1）用QuartusII波形仿真验证；
2）下载到DE0 开发板验证。
要求2：参照参考内容，用74138 3-8 译码器和7400 与非门，用原理图输入方法实现一位全减器。
1）用QuartusII波形仿真验证；
2）下载到DE0 开发板验证。
四．实验结果
附：一位全加器电路图
仿真电路图1（全加器）
仿真电路图2（全减器）
波形仿真图1
波形仿真图2
工程运行成功
引脚示意图
五．实验心得
1）整个实验并不难，难度在于软件的使用。
第一次使用这个软件肯定会有很多不会的地方，不过我们慢慢看以及问同学总是可以解决的。
2）通过这个实验，我们对与非门有了更深刻的理解，对设计电路也有了一些具体的实践，相信在以后的学习中，还可以取得更深入的了解。
