锚杆及土钉墙施工工艺的指南
锚杆及土钉墙施工工艺标准
锚杆及土钉墙施工工艺标准1总则1.1适用范围1、锚杆支护结构是档土结构与外拉系统相结合的一种深基坑组合式支护结构。
其挡土结构与悬臂式或内撑式支护结构相同，诸如：钻孔灌注桩、钢板桩、预制混凝土桩、地下连续墙等。
适用于较密实的砂土、粉土、硬塑到坚硬的黏性土层或岩层中的大型、较深、邻近有建（构）筑物而不允许有较大变形的基坑和不允许设内支撑的基坑。
存在有地下埋设物而不允许损坏的场地不宜采用。
2、土钉墙适用于地下水位以上或经人工降低地下水位后的人工填土、黏性土和弱胶结砂土的基坑支护或边坡加固。
土钉墙宜用于深度不大于12m的基坑支护或边坡加固，当土钉墙与有限放坡、预应力锚杆联合使用时，深度可增加；不宜用于含水丰富的粉细砂层、砂砾卵石层和淤泥质土；不得用于没有自稳能力的淤泥和饱和软弱土层。
1.2 编制参考标准及规范1、中华人民共和国国家标准《建筑工程施工质量验收统一标准》（GB50300-2001）；2、中华人民共和国国家标准《建筑地基基础工程施工质量验收规范》（GB50202-2002）；3、中华人民共和国行业标准《建筑基坑支护技术规程》（JGJ120-99）；4、中华人民共和国国家标准《建筑边坡工程技术规范》（GB50330-2002）。
2 术语1、基坑：为进行建筑物（包括建筑物）基础与地下室的施工所开挖的地面以下空间。
2、基坑周围环境：基坑开挖影响范围内包括既有建（构）筑物、道路、地下设施、地下管线、岩土体及地下水体等的统称。
3、基坑侧壁构造建筑基坑围体的某一侧面。
4、基坑支护：为保证地下结构施工及基坑周边环境的安全，对基坑侧壁及周边环境采用的支挡，加固与保护措施。
5、锚杆：由锚固段、自由段、锚头组成的，一端与支护挡土结构相连，一端与土层相锚固的细长杆件。
依靠其锚固段与土体的摩阻力，加固或锚固现场土体。
一般采取先在土层中钻孔，后置入钢筋、在锚固段注浆、锚头紧固的方法制成。
亦可采用置入钢管、角钢、钢绞线，在锚固段注浆的方法制成。
土钉的施工工艺（文档4篇）
土钉的施工工艺（文档4篇）以下是网友分享的关于土钉的施工工艺的资料4篇，希望对您有所帮助，就爱阅读感谢您的支持。
第1篇土钉墙的施工工艺土钉墙是由上而下边开挖边分段施工的，分层开挖、分层稳定、坡脚预加固——逆作法原材料：水泥、砂、水、速凝剂。
土钉墙施工工序分为先喷后锚或先锚后喷2种施工方法。
一般采用先锚后喷工艺（1）边坡开挖（2）人工修整边坡（3）定位放线（4）成孔（5）土钉主筋制作及安放（6）搅浆及注浆（7）挂网（8）喷射砼先锚后喷土钉墙施工工艺1）边坡开挖按照设计的分层开挖深度和坡度开挖，分层开挖深度应在每道土钉孔口标高下0.5m处，不得超挖，开挖过程中，挖掘机不得碰撞土钉墙面板。
在上层作业面的土钉及喷混凝土面层未达到设计强度的70％以前，不得进行下一层土方的开挖。
（2）人工修整边坡应根据土质的不同情况，边坡预留50～100㎜厚的土体，由修坡人员用铲修整坡面，为确保喷射砼面层的平整，挂小线测量边坡坡度，以保证坡脚不侵结构。
对于土层含水量较大的边坡，可在土钉面层背部插入长度为400～600mm，直径不小于40mm的水平排水管（包滤网），其外端伸出支护面层，间距为2m，以便将喷混凝土面层后的积水排走。
（3）定位放线由测量人员按设计图纸放出每一个土钉的位置，作出标记。
（4）成孔采用人工洛阳铲成孔，孔深不小于设计，如遇障碍物时，可适当调整土钉角度和位置。
（5）土钉主筋制作及安放主筋按设计长度下料，外端设“L”型的弯钩，间隔2m焊对中支架，防止主筋偏离土钉中心；安放主筋时，将注浆管与主筋捆绑在一起，注浆管离孔底0.5m左右。
（6）搅浆及注浆浆体为水泥净浆，水灰比为0.5，浆液要充分搅拌均匀，随拌随用，采用搅拌机造浆，搅拌时间一般在3分钟以上；注浆采用注浆泵，注浆时，将导管缓慢均匀拔出，但出浆口应始终处于孔中浆体表面之下，保证孔中气体能全部排出，在孔口部位设置止浆塞，根据需要补浆，保证土钉锚固体质量。
土钉制作：土钉用内径15mm，壁厚2.75mm的电焊钢管制作，钢管一断端封口，另一端开口，接注浆嘴预备接注浆泵，钢管周边按10cm间距设喷浆口。
第五讲 土锚与土钉施工
第五讲: 土锚与土钉施工主要内容 (4课时)第一节土层锚杆构造与设计(2课时)第二节土层锚杆施工第三节土钉支护施工 (2课时)教学目的与要求:1. 掌握土层锚杆的类型及特点;2. 熟悉土层锚杆的构造要求;3. 熟悉土层锚杆的一般设计规定;4. 了解土层锚杆的施工准备工作;5. 掌握土层锚杆的施工工艺流程及要点;6. 掌握土钉支护的概念与特点；7. 熟悉土钉支护的构造及施工工艺；8. 掌握土钉与土锚的区别；授课内容：(2课时)第一节概述引言:土层锚杆（亦称土锚）是一种新型的受拉杆件，它是在岩石锚杆的基础上发展起来的，1958年原联邦德国在深基坑开挖中首次运用。
土层锚杆技术近三十年来得到迅猛的发展，目前它已成为现代建筑技术的重要组成部分。
随着我国工程建设的不断发展，土层锚杆在高层建筑深基坑施工中的应用日渐增多，取得了较好的效果。
尤其是当深基坑邻近已有建筑物和构筑物、交通干线或地下管线时，深基坑难以放坡开挖，或基坑宽度较大、较深，对支护结构采用内支撑的方法不经济或不可能，在这种情况下采用土层锚杆支承支护结构，维护深基坑的稳定，对简化支撑、改善施工条件和加快施工进度能起很大的作用。
一、土层锚杆的应用：二、土层锚杆的类型1.普通锚杆:如图(a)所示,由钻机钻孔,埋入拉杆后孔内注水泥浆或水泥砂浆形成的圆柱体。
适用于拉力不高的临时性土层锚杆。
2.扩大头锚杆:如图(b)所示,由旋转式或回转式钻机成孔后,注入压力灌浆液,在土层中形成扩大头的圆柱体,适用于抗拔力要求较大工程。
3.齿形锚杆:如图(c)所示，采用特制扩孔机械,通过中心杆压力将扩张式刀具缓缓张开刮土,在孔眼内长度方向扩1个或几个扩孔圆柱体，然后注浆形成的锚杆。
在粘性土和砂土中都适用，可以达到较高的拉拢力。
三、土层锚杆的抗拔原理：土层锚杆所以能锚固在土层中作为一种受拉杆件,主要是由于锚杆在土层中具有一定的抗拔力。
当锚固段锚杆受力,首先通过拉杆与周边水泥砂浆握裹力传到砂浆中,然后通过砂浆传到周围土体。

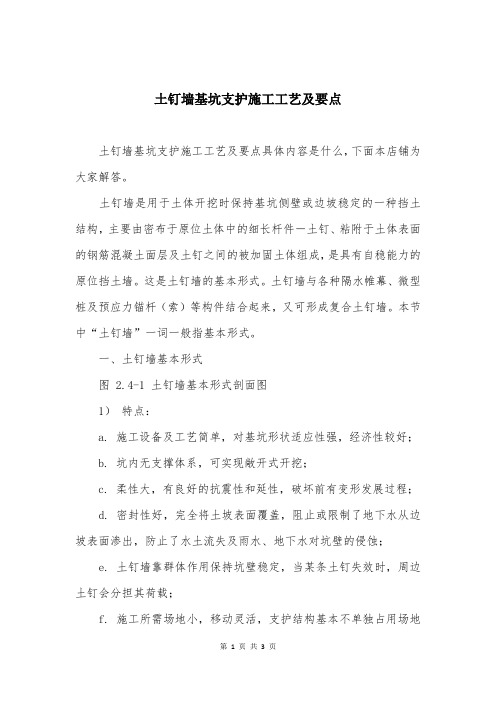

土钉墙基坑支护施工工艺及要点
土钉墙基坑支护施工工艺及要点土钉墙基坑支护施工工艺及要点具体内容是什么，下面本店铺为大家解答。
土钉墙是用于土体开挖时保持基坑侧壁或边坡稳定的一种挡土结构，主要由密布于原位土体中的细长杆件－土钉、粘附于土体表面的钢筋混凝土面层及土钉之间的被加固土体组成，是具有自稳能力的原位挡土墙。
这是土钉墙的基本形式。
土钉墙与各种隔水帷幕、微型桩及预应力锚杆（索）等构件结合起来，又可形成复合土钉墙。
本节中“土钉墙”一词一般指基本形式。
一、土钉墙基本形式图 2.4-1 土钉墙基本形式剖面图1）特点：a. 施工设备及工艺简单，对基坑形状适应性强，经济性较好；b. 坑内无支撑体系，可实现敞开式开挖；c. 柔性大，有良好的抗震性和延性，破坏前有变形发展过程；d. 密封性好，完全将土坡表面覆盖，阻止或限制了地下水从边坡表面渗出，防止了水土流失及雨水、地下水对坑壁的侵蚀；e. 土钉墙靠群体作用保持坑壁稳定，当某条土钉失效时，周边土钉会分担其荷载；f. 施工所需场地小，移动灵活，支护结构基本不单独占用场地内的空间；g. 由于孔径小，与桩等施工工艺相比，穿透卵石、漂石及填石层的能力更强；h. 边开挖边支护便于信息化施工，能够根据现场监测数据及开挖暴露的地质条件及时调整土钉参数；i. 需占用坑外地下空间；j. 土钉施工与土方开挖交叉进行，对现场施工组织要求较高。
2）适用条件：a. 开挖深度小于 12m、周边环境保护要求不高的基坑工程；b. 地下水位以上或经人工降水后的人工填土、黏性土和弱胶结砂土的基坑支护；c. 不适用于以下土层：(a) 含水丰富的粉细砂、中细砂及含水丰富且较为松散的中粗砂、砾砂及卵石层等；(b) 黏聚力很小、过于干燥的砂层及相对密度较小的均匀度较好的砂层；(c) 有深厚新近填土、淤泥质土、淤泥等软弱土层的地层及膨胀土地层；(d) 周边环境敏感，对基坑变形要求较为严格的工程，以及不允许支护结构超越红线或邻近地下建构筑物，在可实施范围内土钉长度无法满足要求的工程。
(完整版)土钉墙+挂网喷浆基坑支护施工工艺流程
土钉墙+挂网喷浆基坑支护施工工艺流程本工程分两层开挖，第一层挖土深度自然地坪下挖3m,采用放坡(1:0.3) +土钉墙的支护方法，坡顶设一排1m 长摩擦锚杆，土钉墙共设 3 排土钉，长度分别为6m、4.5m、4.5m。
土钉采用①25钢筋，梅花形布置，喷射砼设计强度C20,设计配比为水泥：砂：碎石=1: 2: 2 (重量比)，喷射厚度为：100mm, 水灰比0.45〜0.55网片采用①6.5钢筋，间距(双向)150m材150mm，加强筋采用①16钢筋，菱形布置在土钉端部。
1 、工艺流程：厂一一钉杆制作一I修理边坡一一一造孔——一土钉杆安设一-注浆一挂网一钉头固定-喷射砼2、土钉造孔要求(1) 必须对开挖出的边坡进行人工修整，确保边坡的平整度，待监理验收后方进行下一道工序的施工。
(2) 本工程采用人工成孔，孔直径130m m,孔深宜大于设计孔深100mm，成孔倾角约15 度。
3、土钉制作安装(1) 土钉采用© 25钢筋。
(2) 土钉杆接头应采用焊接的搭接接头,焊接必须符合规范要求。
(3) 土钉杆体应沿土钉轴线方向每隔1.5米设置一个居中支架，居中支架采用© 6.5 HPB235钢筋制作，并将用作居中支架的钢筋弯成弧形与土钉杆焊接。
(4) 土钉孔造好后应尽快放置土钉，土钉放入前应认真检查杆体质量。
4、注浆：水泥浆液采用P.C32.5级普通硅酸盐水泥，水灰比0.45〜0.55,注浆压力0.4〜0.5MPa。
注浆注意事项如下：(1) 浆液应随搅随用，并在初凝前用完。
注浆作业开始时，应先用水或稀水泥浆循环注浆系统1〜2min，确保注浆时浆液畅通。
(2) 注浆完毕，当浆液硬化后，若发现浆液没有充满土钉孔时，应进行补浆，浆体初凝前需补浆1~2 次5、编扎钢筋网⑴钢筋网采用© 6.5 HPB235调直钢筋，双向间距均为150mm。
(2) 根据作业面层分层、分段铺设钢筋网，钢筋网之间的连接采用绑扎搭接，搭接长度不小于300mm，,当绑扎搭接长度不能满足要求时可采用焊接，并随壁面随坡就势铺设。
土钉墙施工方案
土钉墙施工方案施工方案：土钉墙一、施工准备一）技术准备施工前必须具备以下文件：1.工程周边环境调查及工程地质勘察报告；2.支护施工图纸齐全，包括支护平、剖面图及总体尺寸；挡土结构的类型、详细设计图纸及设计说明，如已施工完毕应有施工的详细记录；标明锚杆、土钉位置、尺寸（直径、孔径、长度）、倾角和间距；喷射混凝土面层厚度及钢筋网尺寸，土钉及喷射混凝土面层的连接构造方法和混凝土强度等级；3.排水及降水方案设计；4.施工方案或施工组织设计，规定基坑分层、分段开挖的深度及长度，边坡开挖面的裸露时间限制等；5.现场测试监控方案，以及为防止危及周围建筑物、道路、地下设施安全而采取的措施及应急方案；了解支护坡顶的允许最大变形量，对邻近建筑物、道路、地下设施等环境影响的允许程度。
6.确定基坑开挖线、轴线定位点、水准基点、变形观测点等，并在设置后加以妥善保护。
二）材料要求种材料应按计划逐步进场，钢材、水泥及化学添加剂必须有相关产品合格证，锚杆及土钉所用的钢材需要焊接连接时，其接头必须经过试验，合格后方可使用。
三）主要机具设备1.成孔机具设备：根据现场土质特点和环境条件选择成孔设备，如冲击钻机、螺旋钻机、回转钻机、洛阳铲等；在易塌孔的土体钻孔时宜采用套管成孔或挤压成孔设备。
2.灌浆机具设备：灌浆机具设备有注浆泵和灰浆搅拌机等；注浆泵的规格、压力和输浆量应满足施工要求。
3.混凝土喷射机具：混凝土喷射机具有Z-5混凝土喷射机和空压机等；空压机应满足喷射机所需的工作风压和风量要求；可选用风量9m3/min以上、压力大于0.5MPa的空压机。
4.张拉设备：张拉设备用YC-60型穿心式千斤顶，配YC-60型油泵、油压表等，YC-60型穿心式千斤顶在使用前必须送当地技术监督部门或有资质的检测机构进行校验标定。
5.百分表（精度不小于0.02mm，量程小于50mm）。
四）作业条件1.有齐全的技术文件和完整的施工组织设计或方案，并已进行技术交底。
土钉墙施工工艺及方法
土钉墙施工工艺及方法①施工工艺流程施工顺序为：施工准备→测量放线→预加固粧施工→边坡开挖→喷射混凝土→土钉钻孔、放置、注浆→仰斜泄水孔施工→铺设钢筋网→立模→灌注混凝土。
②施工方法土钉墙每级边坡应分级、分段、分层开挖，分层厚度应与土钉竖向间距一致，下层土的开挖应在上层土钉注浆体强度达到设计强度的70%后方可进行。
坡面分层开挖后立即喷射第一层混凝土，封闭临空面，再施工土钉，分层循环至单级边坡完成。
每级坡面土钉施工完成后立即施工钢筋混凝土及仰斜排水孔、坡面泄水孔。
同一级边坡每块土钉墙施工流程应错开2m施工以确保安全，每级土钉墙施工完成后才能开挖下一级边坡。
土钉采用HRB400钢筋，土钉墙面坡率与锚杆倾角相对应，土钉沿钢筋轴向每隔1.0m设定位支架，钻孔直径为110mm，土钉注楽材料采用M35水泥楽。
施工时按设计要求先施工锁顶锚杆，锁顶锚杆采用016的HRB400钢筋制作，长3m，间距1.2m，钻孔直径采用d90mm。
从上而下分层开挖墙前边坡，分层开挖高度土层宜为0.5～2m，岩层宜为1～4m。
在同一层内先喷射厚度为0.05m的同模筑混凝土强度等级的混凝土。
待喷射混凝土完成后按要求进行土钉钻孔、安装土钉、灌浆、铺设第一钢筋网及螺丝端杆锚固施工，同时进行本分层内的泄水孔施工。
待上一层土钉施作完成且达到设计强度后，按分层高要求开挖下一层岩土体，施工顺序同上一层。
待土钉自上至下施作完成后，架设第二层钢筋网并立模现浇土钉墙面板。
锚孔采用M35水泥浆孔底返衆法注浆，注浆压力一般为0.2Mpa，土钉注浆时宜添加膨胀剂。
施工前，在与工作面岩性岩体一致的邻近场地进行现场抗拔破坏性试验，验证水泥浆与锚固段地层孔壁的粘结强度。
路堑施工开挖后如局部超挖部分要求采用同级模筑混凝土回填嵌补。
由于地质条件、荷载条件、支护材料、施工条件等因素的复杂性，施工过程对土钉支护结构边坡的支护结构水平位移、沉降、结构内力，土压力、深层水平位移、边坡变形等项目进行监测，及时根据反馈结果，优化调整设计参数和下一步施工措施，以确保支护结构和边坡的安全，减少对环境的影响。
锚杆、锚索施工工艺标准
根据《地基与基础工程施工工艺标准》（ZJQ00—SG—008—2003）、《百金大厦基坑支护设计施工方案》（2009年05月16日），结合本工程的支护实际情况，特制定此方案，以保证本工程安全顺利施工、完成。
一、术语1、锚杆：由锚固段、自由段、锚头组成的，一端与支护挡土结构相连，一端与土层相锚固的细长杆件。
依靠其锚固段与土体的磨阻力，加固或锚固现场土体。
一般采取先在土层中钻孔，后置入钢筋、在锚固段注浆、锚头紧固的方法制成。
亦可采用置入钢管、角钢、钢绞线，在锚固段注浆的方法制成。
2、锚杆支护结构：锚杆支护结构包括挡土支护结构、腰梁和锚杆三部分组成。
挡土支护结构可以是钢板桩、排桩墙、连续墙等各种挡土结构；当挡土结构为非连续体时，在锚拉点标高处应加腰梁，使之形成整体共同受力。
3、锚固体：土层锚杆的锚固段全长即为锚固体。
锚固体是由水泥砂浆或水泥浆将拉杆（预应力筋）与土体黏结在一起形成的，通常呈近似圆柱体状。
4、锚头：锚头是锚杆体的外露部分，有锚杆承压垫板及紧固器组成。
5、承压垫板：直接承受拉杆拉力的垫板，并将拉力传递给锚头。
6、紧固器：又称锚具，是将拉杆锚固在垫板和挡土结构的连接件。
7、拉杆：拉杆是锚杆的主要部分，拉杆从锚头到锚固体的末端，其长度取决于锚固段和自由段的总长度。
拉杆可以是粗钢筋、钢丝绳或钢绞线构成。
8、土钉：依靠其全长与土体的磨阻力，用来加固或锚固现场土体的细长杆件。
可采取先在土层中钻孔，后置入钢管、再全孔注浆的方法制成。
9、土钉支护：以土钉、被加固的土体、钢筋混凝土面层和必要的防水措施组成的支护体系。
二、施工准备（一）技术准备，锚索施工前必须具备以下文件：1、工程周遍环境调查及工程地质勘察报告；2、支护施工图纸齐全，包括支护平、剖面图及总体尺寸；挡土结构的类型、详细设计图纸及设计说明，如已施工完毕应有施工的详细记录；表明锚索位置、尺寸（直径、孔径、长度）、倾角和间距；喷射混凝土面层厚度及钢筋尺寸，锚索喷射混凝土面层的联系构造方法和混凝土强度等级；3、排水及降水方案设计；4、施工方案或施工组织设计，规定基坑分层、分段开挖的深度及长度，边坡开挖面的裸露时间限制等；5、现场测试监控方案，以及为防止危及周围建筑物、道路、地下设施安全而采取的措施及应急方案；了解支护坡顶的允许最大变形量，对邻近建筑物、道路、地下设施等环境影响的允许程度。
锚杆锚索施工工艺标准
根据《地基与基础工程施工工艺标准》（ZJQ00—SG—008—2003）、《百金大厦基坑支护设计施工方案》（2009年05月16日），结合本工程的支护实际情况，特制定此方案，以保证本工程安全顺利施工、完成。
一、术语1、锚杆：由锚固段、自由段、锚头组成的，一端与支护挡土结构相连，一端与土层相锚固的细长杆件。
依靠其锚固段与土体的磨阻力，加固或锚固现场土体。
一般采取先在土层中钻孔，后置入钢筋、在锚固段注浆、锚头紧固的方法制成。
亦可采用置入钢管、角钢、钢绞线，在锚固段注浆的方法制成。
2、锚杆支护结构：锚杆支护结构包括挡土支护结构、腰梁和锚杆三部分组成。
挡土支护结构可以是钢板桩、排桩墙、连续墙等各种挡土结构；当挡土结构为非连续体时，在锚拉点标高处应加腰梁，使之形成整体共同受力。
3、锚固体：土层锚杆的锚固段全长即为锚固体。
锚固体是由水泥砂浆或水泥浆将拉杆（预应力筋）与土体黏结在一起形成的，通常呈近似圆柱体状。
4、锚头：锚头是锚杆体的外露部分，有锚杆承压垫板及紧固器组成。
5、承压垫板：直接承受拉杆拉力的垫板，并将拉力传递给锚头。
6、紧固器：又称锚具，是将拉杆锚固在垫板和挡土结构的连接件。
7、拉杆：拉杆是锚杆的主要部分，拉杆从锚头到锚固体的末端，其长度取决于锚固段和自由段的总长度。
拉杆可以是粗钢筋、钢丝绳或钢绞线构成。
8、土钉：依靠其全长与土体的磨阻力，用来加固或锚固现场土体的细长杆件。
可采取先在土层中钻孔，后置入钢管、再全孔注浆的方法制成。
9、土钉支护：以土钉、被加固的土体、钢筋混凝土面层和必要的防水措施组成的支护体系。
二、施工准备（一）技术准备，锚索施工前必须具备以下文件：1、工程周遍环境调查及工程地质勘察报告；2、支护施工图纸齐全，包括支护平、剖面图及总体尺寸；挡土结构的类型、详细设计图纸及设计说明，如已施工完毕应有施工的详细记录；表明锚索位置、尺寸（直径、孔径、长度）、倾角和间距；喷射混凝土面层厚度及钢筋尺寸，锚索喷射混凝土面层的联系构造方法和混凝土强度等级；3、排水及降水方案设计；4、施工方案或施工组织设计，规定基坑分层、分段开挖的深度及长度，边坡开挖面的裸露时间限制等；5、现场测试监控方案，以及为防止危及周围建筑物、道路、地下设施安全而采取的措施及应急方案；了解支护坡顶的允许最大变形量，对邻近建筑物、道路、地下设施等环境影响的允许程度。
基坑土钉墙与预应力锚索专项施工方案
基坑土钉墙与预应力锚索专项施工方案一、工程概况本工程为基坑土钉墙与预应力锚索工程，工程地点为XX市XX区XX 道XX号。
工程总面积约为XXX平方米。
本工程计划采用专业团队进行施工，确保工程质量和安全。
二、工程准备1.制定详细的施工方案，包括施工步骤、施工技术要求、施工工艺等内容。
2.购买所需材料和设备，包括土钉、锚索、锚杆、锚杆调节器、支撑立柱等。
3.组织施工人员，包括项目经理、技术人员、施工人员等。
4.安排施工进度和工期，确保施工按时完成。
三、施工步骤1.基坑土钉墙施工步骤：a.开挖基坑：使用挖掘机进行基坑的开挖，并按设计要求进行坑底整平。
b.板支撑安装：根据设计要求在基坑边缘安装板支撑，并进行调整和固定。
c.土钉安装：在土钉定位点先预钻孔，然后将土钉插入孔内，使用混凝土进行土钉固定。
d.防渗处理：在土钉墙背面进行防渗处理，如喷涂聚合物防水涂料。
e.混凝土浇筑：根据设计要求，在土钉墙内部进行混凝土浇筑，形成土钉墙。
f.脱模和后处理：待混凝土凝固后，进行脱模，并进行后处理工作。
2.预应力锚索施工步骤：a.钻孔：根据设计要求，在需要施工锚索的位置进行钻孔。
b.锚杆安装：将锚杆插入钻孔，并使用预应力锚索进行连接。
c.锚杆调节：根据设计要求，使用锚杆调节器对锚杆进行调节，保证锚杆的预压力和稳定性。
d.锚索安装：将预应力锚索穿过支撑立柱并连接到锚杆上。
e.结构加固：根据设计要求，对支撑结构进行加固，以保证施工过程的安全性。
f.脱模和后处理：待预应力锚索施工完成后，进行脱模，并进行后处理工作。
四、施工安全措施1.组织施工人员参加必要的安全培训，确保施工人员具备必要的安全知识和技能。
2.在施工现场设置安全警示标志，明确施工区域的范围，并限制无关人员进入。
3.严格执行作业许可制度，确保施工按照规定进行。
4.安装和使用施工设备时，严格按照操作规程进行，同时做好设备的维护和保养工作。
5.在施工过程中，要确保土钉墙和预应力锚索的稳定性，防止发生坍塌和倒塌事故。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
土建工程施工指南（锚杆及土钉墙工程）二零一一年十二月目录1、围 (2)2、术语 (2)3、基本规定 (3)4、施工准备 (3)5、材料与质量要点 (5)6、施工工艺 (7)7、质量标准 (11)8、成品保护 (11)9、安全环保措施 (11)10、质量记录 (12)锚杆及土钉墙工程施工工艺指南1. 围1.1锚杆支护结构是挡土结构与外拉系统相结合的一种深基坑组合式支护结构。
其挡土结构与悬臂式或撑式支护结构相同，诸如：钻孔灌注桩、钢板桩、预制混凝土桩、地下连续墙等。
适用于较密实的砂土、粉土、硬塑到坚硬的黏性土层或岩层中的大型、较深、邻近有建(构)筑物而不允许有较大变形的基坑和不允许设支撑的基坑。
存在有地下埋设物而不允许损坏的场地不宜采用。
1.2土钉墙适用于地下水位以上或经人工降低地下水位后的人工填土、黏性土和弱胶结砂土的基坑支护或边坡加固。
土钉墙宜用于深度不大于12m 的基坑支护或边坡加固，当土钉墙与有限放坡、预应力锚杆联合使用时，深度可增加；不宜用于含水丰富的粉细砂层、砂砾卵石层和淤泥质土；不得用于没有自稳能力的淤泥和饱和软弱土层。
2. 术语2.1锚杆：由锚固段、自由段、锚头组成的，一端与支护挡土结构相连，一端与土层相锚固的细长杆件。
依靠其锚固段与土体的摩阻力，加固或锚固现场土体。
一般采取先在土层中钻孔，后置入钢筋、在锚固段注浆、锚头紧固的方法制成。
亦可采用置入钢管、角钢、钢绞线，在锚固段注浆的方法制成。
2.2锚杆支护结构：锚杆支护结构包括挡土支护结构、腰梁和锚杆三部分组成。
挡土支护结构可以是钢板桩、排桩墙、连续墙等各种挡土结构；当挡土结构为非连续体时，在锚拉点标高处应加腰梁，使之形成整体共同受力。
2.3锚固体：土层锚杆的锚固段全长即为锚固体。
锚固体是由水泥砂浆或水泥浆将拉杆(预应力筋)与土体黏结在一起形成的，通常呈近似圆柱体状。
2.4锚头：锚头是锚杆体的外露部分，由锚杆台座、承压垫板及紧固器三部分组成。
2.5台座：一般锚杆轴线与支护挡土结构间有一定的倾角（称为锚杆倾角），以台座作为调整构件，并固定拉杆位置防止滑动。
锚杆通过台座与挡土结构的接触面，分布其集中力，避免挡土结构承受过大的局部应力而损坏。
2.6承压垫板：直接承受拉杆拉力的垫板，并将拉力传递给台座。
2.7紧固器：又称锚具，是将拉杆锚固在台座、垫板和挡土结构的连接件。
2.8拉杆：拉杆是锚杆的主要部分，拉杆从锚头到锚固体的末端，其长度取决于锚固段和自由段的总长度。
拉杆可以是粗钢筋、钢丝绳或钢绞线构成。
2.9土钉：依靠其全长与土体的摩阻力，用来加固或锚固现场土体的细长杆件。
可采取先在土层中钻孔，后置入钢筋、在全孔注浆的方法制成。
亦可采用将钢管、角钢直接击入土中，再注浆的方法制成。
2.10土钉支护：以土钉、被加固的土体、钢筋混凝土面层和必要的防水措施组成的支护体系。
3. 基本规定2.1锚杆及土钉墙支护工程的设计、施工与监测宜统一由支护工程的施工单位负责，便于及时根据现场测试与监控结果进行反馈设计；当设计、施工与监测不为一个单位时，三者应相互配合，密切合作，确保安全施工。
3.2锚杆及土钉墙支护的设计计算按《建筑基坑支护技术规程》（JGJ120-99）中有关规定执行。
施工中应特别重视地表水和地下水对支护工作的影响，应设置良好的排水系统并在施工前进行降低地下水位；一般情况下，应遵循分段开挖、分段支护的原则，不宜按一次挖就再行支护的方式施工。
同时，应考虑施工作业周期和降雨、振动等环境因素对开挖面土体稳定性的影响，做到随开挖随支护，以减少边坡变形。
3.3施工中应对锚杆或土钉位置，钻孔直径、深度及角度，锚杆或土钉插入长度，注浆配比、压力及注浆量，喷锚墙面厚度及强度、锚杆或土钉应力等进行检查。
3.4每段支护体施工完成后，应检查坡顶及坡面位移，坡顶沉降及周围环境变化，如有异常情况应采取措施，恢复正常后方可继续施工。
4．施工准备4.1技术准备，锚杆与土钉支护施工前必须具备下列文件：4.1.1工程周边环境调查及工程地质勘察报告；4.1.2支护施工图纸齐全，包括支护平、剖面图及总体尺寸；挡土结构的类型、详细设计图纸及设计说明，如已施工完毕应有施工的详细记录；标明锚杆、土钉位置、尺寸（直径、孔径、长度）、倾角和间距；喷射混凝土面层厚度及钢筋网尺寸，土钉及喷射混凝土面层的连接构造方法和混凝土强度等级；4.1.3排水及降水方案设计；4.1.4施工方案或施工组织设计，规定基坑分层、分段开挖的深度及长度，边坡开挖面的裸露时间限制等；4.1.5现场测试监控方案，以及为防止危及周围建筑物、道路、地下设施安全而采取的措施及应急方案；了解支护坡顶的允许最大变形量，对邻近建筑物、道路、地下设施等环境影响的允许程度。
4.1.6确定基坑开挖线、轴线定位点、水准基点、变形观测点等，并在设置后加以妥善保护。
4.2材料要求各种材料应按计划逐步进场，钢材、水泥及化学添加剂必须有相关产品合格证，锚杆及土钉所用的钢材需要焊接连接时，其接头必须经过试验，合格后方可使用。
4.3主要机具设备4.3.1成孔机具设备根据现场土质特点和环境条件选择成孔设备，如：冲击钻机、螺旋钻机、回转钻机、铲等；在易塌孔的土体钻孔时宜采用套管成孔或挤压成孔设备。
4.3.2灌浆机具设备有注浆泵和灰浆搅拌机等；注浆泵的规格、压力和输浆量应满足施工要求。
4.3.3混凝土喷射机具有混凝土喷射机和空压机等；空压机应满足喷射机所需的工作风压和风量要求；可选用风量9m3／min 以上、压力大于0.5MPa 的空压机。
4.3.4拉设备用YC－60 型穿心式千斤顶，配YC－60 型油泵、油压表等，YC－60 型穿心式千斤顶在使用前必须送当地技术监督部门或有资质的检测机构进行校验标定。
4.3.5百分表（精度不小于0.02mm，量程小于50mm）。
4.4作业条件4.4.1有齐全的技术文件和完整的施工组织设计或方案，并已进行技术交底。
4.4.2进行场地平整，拆迁施工区域的报废建(构)筑物和挖除工程部位地面以下3m 的障碍物，施工现场应有可使用的水源和电源。
在施工区域已设置临时设施，修建施工便道及排水沟，各种施工机具已运到现场，并安装维修试运转正常。
4.4.3已进行施工放线，锚杆孔位置、倾角已确定；各种备料和配合比及焊接强度经试验可满足设计要求。
4.4.4当设计要求必须事先做锚杆施工工艺试验时，试验工作已完成并已证明各项技术指标符合设计要求。
5. 材料和质量要点5.1材料的关键要求（1）用作锚杆（土钉）的钢筋（HRB 335 级或HRB 400 级热轧螺纹钢筋）、钢管、角钢、钢丝束、钢绞线必须符合设计要求，并有出厂合格证和现场复试的试验报告。
（2）用于喷射混凝土面层的钢筋网片及连接结构的钢材必须符合设计要求，并有出厂合格证和现场复试的试验报告。
（3）水泥浆锚固体水泥用强度等级为R32.5、42.5 的普通硅酸盐水泥，并有出厂合格证；砂用粒径小于2mm的中细砂；所用的化学添加剂、速凝剂必须有出厂合格证。
5.2技术关键要求（1）灌浆是土层锚杆及土钉施工中的一道关键工艺，必须认真进行，并作好记录。
灌浆材料宜采用水泥浆或水泥砂浆，其强度等级不宜低于M10；当灌浆材料用水泥浆时，水灰比为0.4～0.5 左右，为防止泌水、干缩，可掺加0.3％的木质素黄酸钙；当灌浆材料用水泥砂浆时灰砂比为1:1 或1:2（重量比），水灰比为0.38～0.45，砂用中砂并过筛。
如需早强，可掺加水泥用量3％～5％的混凝土早强剂；水泥浆液试块的抗压强度应大于25MPa，塑性流动时间应在22s 以下，可用时间应为30～60min，整个灌浆过程应在5min 结束。
（2）灌浆压力一般不得低于0.4MPa，亦不宜大于2MPa；宜采用封闭式压力灌浆和二次压力灌浆，可有效提高锚杆抗拔力(20％左右)。
（3）锚杆、土钉墙设计及构造应符合下列规定：（a）锚杆的构造要求：1）锚杆的锚固体应设置在地层的稳定区域，且上覆土层厚度不宜小于4.0 m； 2）锚杆的自由段长度不宜小于5m 并应超过潜在滑裂面1.5m；3）土层锚杆锚固段长度不宜小于4m；4）锚杆上下排垂直间距不宜小于2.0 m，水平间距不宜小于1.5m；5）锚杆倾角宜为15°～25°，且不应大于45°；6）沿锚杆轴线方向每隔1.5～2.0 m 宜设置一个定位支架；7）锚杆锚固体宜采用水泥浆或水泥砂浆，其强度等级不宜低于M10。
（b）土钉墙的构造要求：土钉墙墙面坡度不宜大于1:0.1；土钉的长度为开挖深度的0.5～1.2 倍，间距宜为2m，与水平面夹角宜为5°～20°；土钉钢筋宜采用HRB 335、HRB 400 级钢筋，钢筋直径宜为16～32mm，钻孔直径宜为70～120mm；土钉必须和面层有效连接，应设置承压板或加强钢筋等构造措施，承压板或加强钢筋应与土钉螺栓连接或钢筋焊接；喷射混凝土面层宜配置钢筋网，钢筋直径宜为6～10mm，间距宜为150～300mm，混凝土强度等级不宜低于C20，面层厚度不宜小于80mm，钢筋网片搭接长度应大于300mm；当地下水位高于基坑底面时，应采取降水措施或截水措施，坡顶应采用砂浆或混凝土护面，其宽度应不小于 800mm，并高于地面，以防止地表水灌入基坑，坡脚应设排水沟和集水坑，坡面可根据具体情况设置泄水管。
5.3质量关键要求（1）根据设计要求、水文地质情况和施工机具条件，认真编制施工组织设计，选择合适的钻孔机具和方法，精心操作，确保顺利成孔和安装锚杆并顺利灌注。
（2）在钻进过程中，应认真控制钻进参数，合理掌握钻进速度，防止埋钻、卡钻、塌孔、掉块、砂涌和缩颈等各种通病的出现，一旦发生孔事故，应尽快进行处理，并配备必要的事故处理工具。
（3）钻机拔出钻杆后要及时安置锚杆（土钉）并随即进行注浆作业。
（4）锚杆安装应按设计要求，正确组装，认真安插，确保锚杆安装质量。
（5）锚杆灌浆应按设计要求，严格控制水泥浆、水泥砂浆配合比，做到搅拌均匀，并使灌浆设备和管路处于良好的工作状态。
（6）施加预应力应根据锚杆类型正确选用锚具，并正确安装台座和拉设备，保证数据准确可靠。
5.4职业健康安全关键要求（1）施工人员进入现场，必须正确佩带安全帽；（2）电工和机械操作工必须经过安全培训并持证上岗；（3）基坑四周必须设置不低于 1.5m 的维护设施，沿道路侧夜间必须有红色灯光示警。
5.5环境关键要求应加强混凝土喷射机械的维护保养，在作业过程中，不得出现漏风、漏气现象，最大限度的控制粉尘污染。
6. 施工工艺6.1工艺流程6.1.1土层锚杆施工工艺流程：土层锚杆干作业施工程序与水作业钻进法基本相同，只是钻孔时不用水冲泥渣成孔，而是将土体顺钻杆排出孔外而成孔。
