粘钢加固

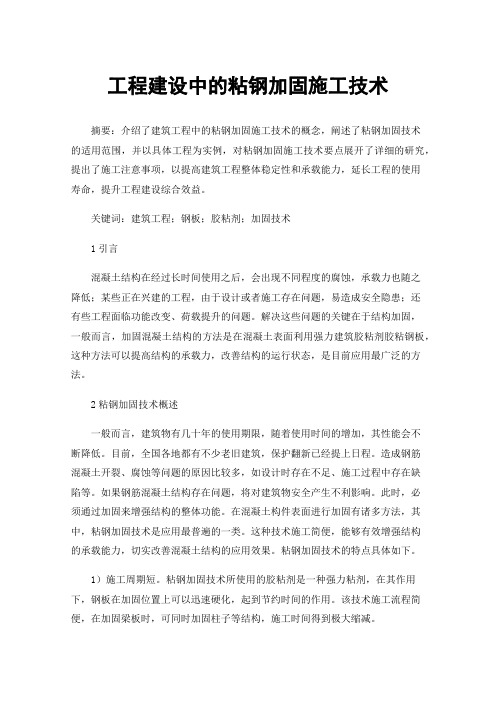

工程建设中的粘钢加固施工技术
工程建设中的粘钢加固施工技术摘要：介绍了建筑工程中的粘钢加固施工技术的概念，阐述了粘钢加固技术的适用范围，并以具体工程为实例，对粘钢加固施工技术要点展开了详细的研究，提出了施工注意事项，以提高建筑工程整体稳定性和承载能力，延长工程的使用寿命，提升工程建设综合效益。
关键词：建筑工程；钢板；胶粘剂；加固技术1引言混凝土结构在经过长时间使用之后，会出现不同程度的腐蚀，承载力也随之降低；某些正在兴建的工程，由于设计或者施工存在问题，易造成安全隐患；还有些工程面临功能改变、荷载提升的问题。
解决这些问题的关键在于结构加固，一般而言，加固混凝土结构的方法是在混凝土表面利用强力建筑胶粘剂胶粘钢板，这种方法可以提高结构的承载力，改善结构的运行状态，是目前应用最广泛的方法。
2粘钢加固技术概述一般而言，建筑物有几十年的使用期限，随着使用时间的增加，其性能会不断降低。
目前，全国各地都有不少老旧建筑，保护翻新已经提上日程。
造成钢筋混凝土开裂、腐蚀等问题的原因比较多，如设计时存在不足、施工过程中存在缺陷等。
如果钢筋混凝土结构存在问题，将对建筑物安全产生不利影响。
此时，必须通过加固来增强结构的整体功能。
在混凝土构件表面进行加固有诸多方法，其中，粘钢加固技术是应用最普遍的一类。
这种技术施工简便，能够有效增强结构的承载能力，切实改善混凝土结构的应用效果。
粘钢加固技术的特点具体如下。
1）施工周期短。
粘钢加固技术所使用的胶粘剂是一种强力粘剂，在其作用下，钢板在加固位置上可以迅速硬化，起到节约时间的作用。
该技术施工流程简便，在加固梁板时，可同时加固柱子等结构，施工时间得到极大缩减。
2）灵活性强。
粘钢加固技术在多种场合均可应用，各类构件中也离不开该项技术。
除此之外，在建筑修缮等工程中，粘钢加固技术也发挥着重要作用。
这一技术的施工形式灵活多样，也能与其他技术相互配合。
3）经济性强。
粘钢加固技术施工过程非常迅速，大大缩减了施工时间，施工材料成本降低，经济性强。
粘钢加固施工方案(3篇)
第1篇一、工程概况本工程为某建筑物结构加固工程，由于原结构设计不合理，导致部分构件存在安全隐患。
为确保建筑物安全使用，经相关部门同意，决定采用粘钢加固技术对存在安全隐患的构件进行加固处理。
以下为粘钢加固施工方案。
二、施工准备1. 施工组织（1）成立粘钢加固施工项目部，明确项目经理、技术负责人、施工员、质检员等人员职责。
（2）制定详细的施工计划，明确施工进度、施工工艺、质量要求等。
2. 施工人员（1）组织施工人员参加技术培训，提高施工人员的技术水平。
（2）对施工人员进行安全教育，提高安全意识。
3. 施工材料（1）粘钢加固材料：碳纤维布、环氧树脂、脱模剂等。
（2）施工工具：电钻、切割机、砂纸、刷子、剪刀等。
4. 施工设备（1）电钻：用于钻孔、切割。
（2）切割机：用于切割碳纤维布。
（3）砂纸：用于打磨表面。
（4）刷子：用于涂抹环氧树脂。
（5）剪刀：用于裁剪碳纤维布。
三、施工工艺1. 施工流程（1）现场勘查：了解构件的尺寸、形状、受力情况等。
（2）设计计算：根据现场勘查结果，设计加固方案，计算加固材料用量。
（3）施工准备：组织施工人员、材料、设备等。
（4）施工：按照设计要求进行施工。
（5）验收：对施工质量进行验收。
2. 施工步骤（1）清理：对构件表面进行清理，去除污垢、油渍等。
（2）钻孔：按照设计要求，在构件表面钻孔。
（3）切割：根据钻孔位置，切割碳纤维布。
（4）涂抹：在构件表面涂抹环氧树脂。
（5）粘贴：将碳纤维布粘贴在构件表面，并用刷子将环氧树脂涂抹均匀。
（6）固化：将粘贴好的碳纤维布放置在固化箱中，按照固化要求进行固化。
（7）打磨：将固化后的碳纤维布表面进行打磨，达到设计要求。
（8）验收：对施工质量进行验收。
四、施工质量控制1. 材料质量控制（1）检查粘钢加固材料的合格证、质量检验报告等。
（2）检查材料的外观、性能等，确保材料符合设计要求。
2. 施工过程质量控制（1）严格按照施工工艺进行施工，确保施工质量。
(仅供参考)粘钢加固计算示例
＝ 154,199N 当 ho / b ≤ 4 时，V ≤ 0.25 * βc * fc * b * ho （混凝土规范 7.5.1－1） 0.25 *βc * fc * b * ho ＝ 0.25*1.00*9.6*250*475 ＝ 283,643N
≥ V ＝ 154,199N，满足要求。 由 morgain 计算求得原构件抗剪承载力。 构件的受剪承载力不足，剪力设计值＝250kN，需加固： U 形箍厚度 t＝3 mm， 层数＝1，U 形箍宽度 100 mm，中心距 S＝200 mm ， 粘 贴 高 度 Lu＝400 mm，抗拉强度设计值 fay＝210 MPa，
材料参数：
混凝土（C20）： fc ＝9.6MPa； b h ＝250×500mm2，
抗拉强度设计值 ft＝1.1MPa，抗剪强度设计值 fcv＝1.75 MPa
钢筋（3φ20）： f y ＝300 MPa； As ＝942mm2；a＝25mm；E＝2.0×105 MPa
粘钢：宽度 b＝100 mm，厚度 t＝3 mm，层数 n＝2， 抗拉强度设计值 fay＝210 MPa，弹性模量 E＝210000 MPa 加固钢板抗拉强度利用系数 0.9(规范中无该系数，此处为折减系数)
负数
抗剪计算（全国规范）
混凝土强度：C20 fc＝ 9.6 ft＝ 1.10N/mm 箍筋抗拉强度设计值fyv＝ 210N/mm 箍筋φ8@200
箍筋面积 Asv ＝ 101mm 截面尺寸 b * h ＝ 250*500mm ho ＝ h - as ＝ 500-25 ＝ 475mm 矩形截面的一般受弯构件，其斜截面受剪承载力按下列公式计算： V ≤ 0.7 * ft * b * ho + 1.25 * fyv * Asv / S * ho
粘钢加固施工质量验收
粘钢加固施工质量验收一、引言粘钢加固是一种常用的加固方法，通过使用粘结剂将钢材与混凝土结构粘接在一起，提高结构的承载能力和抗震性能。
为了确保施工质量，必须进行粘钢加固施工质量验收。
本文将从验收的目的、验收的内容和验收的方法三个方面进行探讨。
二、验收的目的粘钢加固施工质量验收的目的是为了评估施工质量是否符合设计要求和规范要求，保证加固结构的安全可靠性。
验收结果将直接影响加固结构的使用寿命和安全性。
三、验收的内容1. 施工质量检查：对施工过程中关键节点的施工质量进行检查，包括钢材与混凝土的粘接质量、粘结剂的使用情况等。
2. 施工记录审核：审核施工单位提供的施工记录，包括施工方案、工艺流程、材料使用记录等，确保施工过程符合规范要求。
3. 施工材料检测：对使用的粘结剂、钢材等材料进行抽样检测，检验其质量是否符合相关标准。
4. 粘钢加固结构的力学性能测试：通过对加固结构进行荷载试验、抗震试验等，评估加固后结构的承载能力、抗震性能等指标。
5. 粘钢加固施工质量评估：综合考虑施工质量检查、材料检测、力学性能测试等结果，对粘钢加固施工质量进行评估，判断是否合格。
四、验收的方法1. 现场实地检查：验收人员到施工现场进行实地检查，观察施工过程中的关键节点，如粘接操作、施工材料的使用情况等。
2. 施工记录审核：仔细审核施工单位提供的施工记录，核对施工过程是否符合规范要求。
3. 抽样检测：根据抽样方案，对使用的粘结剂、钢材等材料进行抽样检测，确保其质量符合相关标准。
4. 力学性能测试：通过对加固结构进行荷载试验、抗震试验等，评估其承载能力、抗震性能等指标。
5. 综合评估：将施工质量检查、材料检测和力学性能测试等结果综合考虑，对施工质量进行评估，判断是否合格。
五、验收标准粘钢加固施工质量验收应参考相关规范和标准，如《建筑结构抗震设计规范》、《混凝土结构工程质量验收规范》等，根据具体项目的设计要求和施工方案确定验收标准。
六、验收结果的处理根据验收结果，对粘钢加固施工质量进行评价和处理。
粘钢加固施工工艺
粘钢加固施工工艺随着建筑物使用年限的增加，其结构材料会逐渐老化，裂缝、变形等问题逐渐显现。
为了保证建筑物的安全性和使用寿命，需要对其进行加固处理。
其中，粘钢加固技术是一种常用的加固方法，已经在国内外得到广泛应用。
本文将介绍粘钢加固施工工艺的基本原理、施工流程和注意事项。
一、基本原理粘钢加固技术是一种将高强度钢筋或钢板通过粘结材料（如环氧树脂、水泥砂浆等）与混凝土或砖石材料粘结在一起的加固方法。
其基本原理是将高强度钢材与混凝土或砖石材料粘结在一起，形成一种新的复合结构，强度和刚度均得到提高。
粘钢加固技术可以在不拆除原有结构的情况下进行加固，避免了对建筑物的破坏和重建，节省了成本和时间。
同时，由于使用的材料均为无毒、无害、环保材料，不会对环境造成污染。
二、施工流程粘钢加固施工流程主要包括以下几个步骤：1、准备工作在施工前，需要对加固对象进行检测和评估，确定加固方案和加固材料。
同时，需要对施工现场进行清理和准备，保证施工环境的安全和整洁。
2、表面处理在进行粘钢加固前，需要对加固对象的表面进行处理，以保证粘结材料的粘结性能。
表面处理包括清理、打磨、喷砂等。
对于混凝土表面，需要去除表面的油污、灰尘等杂物，对于砖石表面，需要去除表面的老化、脱落等问题。
3、粘结材料制备粘结材料是粘钢加固的关键，其质量和使用效果直接影响加固效果。
粘结材料包括环氧树脂、水泥砂浆等。
在制备粘结材料时，需要按照材料的配比要求进行调配，保证材料的均匀性和稳定性。
4、钢筋或钢板加固在粘结材料制备完成后，需要将钢筋或钢板与粘结材料粘结在一起。
在进行粘钢加固时，需要将钢筋或钢板按照设计要求进行布置和固定，然后在钢筋或钢板表面涂抹粘结材料，将其与混凝土或砖石表面粘结在一起。
在钢筋或钢板与混凝土或砖石表面粘结时，需要保证其紧密度和粘结质量，避免出现空鼓、开裂等问题。
5、固化和后处理在粘钢加固完成后，需要等待粘结材料固化。
固化时间根据粘结材料的不同而有所不同，一般为24小时至72小时。
自建房粘钢加固工程施工(3篇)
第1篇一、施工准备1. 施工方案编制：根据自建房的结构特点、受力情况和加固需求，编制详细的施工方案，包括施工工艺、施工顺序、材料规格、施工工具等。
2. 材料准备：准备符合国家标准的加固材料，如碳纤维布、粘钢胶、切割工具等。
3. 施工人员培训：对施工人员进行技术培训，确保他们掌握粘钢加固的施工工艺和安全操作规程。
4. 施工现场准备：清理施工现场，确保施工区域干净、整洁，符合施工要求。
二、施工步骤1. 支模：在自建房加固区域搭建临时支架，确保加固过程中的支撑稳定。
2. 切割碳纤维布：根据设计要求，使用切割工具将碳纤维布裁剪成所需尺寸。
3. 清理基层：对加固区域的基层进行清理，确保基层表面平整、干净、无油污、无松散物。
4. 涂刷底漆：在基层表面均匀涂刷底漆，提高粘结强度，防止腐蚀。
5. 涂刷粘钢胶：在基层表面均匀涂刷粘钢胶，确保胶层厚度均匀。
6. 粘贴碳纤维布：将裁剪好的碳纤维布粘贴在基层上，注意布料方向与受力方向一致。
7. 固定碳纤维布：使用压辊或手工压实碳纤维布，确保胶层与布料充分粘结。
8. 检查验收：对加固区域进行检查，确保加固效果符合设计要求。
9. 拆除支架：加固完成后，拆除临时支架，清理施工现场。
三、施工注意事项1. 施工过程中，严格遵守施工方案和安全操作规程，确保施工安全。
2. 注意施工环境，避免高温、潮湿等不利因素影响粘结效果。
3. 施工人员应佩戴防护用品，如安全帽、手套、眼镜等。
4. 施工过程中，注意观察自建房的整体变形情况，如发现异常，立即停止施工，查明原因并采取措施。
5. 施工完成后，进行试压检测，确保加固效果满足设计要求。
四、施工总结自建房粘钢加固工程施工完成后，对施工过程进行总结，分析施工过程中的优点和不足，为今后类似工程提供借鉴。
同时，加强对加固后的自建房进行养护，确保加固效果长期稳定。
通过粘钢加固，提高自建房的安全性和稳定性，为居住者提供舒适、安全的居住环境。
第2篇随着我国经济的快速发展和城市化进程的加快，自建房的安全问题日益受到重视。
粘钢加固
粘钢加固粘钢加固介绍：二十世纪最后几年兴起的粘钢法，目前已被大家广泛认同，几乎变成传统工艺了，当年由于粘钢法的出现，使更传统的混凝土加大断面加固法逐渐消失，现在，碳纤维加固法逐渐消失，又使粘钢工艺受到挑战。
然而，粘钢法以其独特优点，不会退出加固舞台。
首先是造价较低，断面为5x100的Q235b钢板，能提供的设计强度约为5x100x215=107（千牛），若改为100宽.0167mm厚的碳纤维布，假定碳布的设计强度为3500Mpa。
则碳布提供的设计强度为0.167x100x3500=58（千牛），稍微粗略地说，粘一层5厚钢板和粘两层碳布强度相当，可是粘贴5厚钢板比起粘贴双层碳布，造价要节省一些，其次，粘钢时一般采用加压用膨胀螺栓，螺栓的存在使钢板和混凝土构件的整体性更好，而粘钢两层碳布，因剪力后滞，存在材料降效现象；另外，钢板不象碳布那样易损，便于装修。
粘钢法相对于粘碳法，缺点在于工艺较复杂，施工速度较慢，噪音大，需动火。
粘钢法是通过结构胶粘剂，将钢板粘贴到混凝土构件，相当于对被加固构件进行了体外配筋，粘钢法不仅提高了被加固构件的强度，对裂缝的开展及挠度均有抑制。
粘钢加固适用于受弯、受拉、受剪构件，充分利用原构件的承载力，通过后粘钢板和原构件的共同作用，大幅提高承载能力。
粘钢加固施工简便、可靠，基本不增加构件自重、不影响构件外形，加固后72小时即可投入使用。
粘钢加固基本定义：粘贴钢板加固法，是指用胶黏剂将钢板粘贴在构件外部的一种加固方法。
该法在建筑，桥梁等工程的加固、补强、修复中的应用较为广泛。
结构粘钢加固方法，与其他的加固方法比较，有许多独特的优点和先进性，主要有：1、坚固耐用：经过多年来的工程实践，已经证明完全能保证加固工程的质量，结构的强度和刚度都能满足设计的要求。
施工工艺精巧，质量优秀，工程合格率为100%。
胶粘剂30年老化试验耐久性能满足要求。
粘钢加固后的结构试验，也证明强度和刚度的设计方法是正确的和可靠的。
粘钢加固施工工艺流程
粘钢加固施工工艺流程一、施工准备根据施工现场和被加固构件混凝土的实际状况对照设计图纸，确定施工方案和施工计划，做好施工前的准备工作。
材料及主要机具主要材料：钢板、粘钢胶、化学锚栓等主要机具：打磨机、搅拌机、电子秤、刮板、钢板及混凝土开孔工具等。
作业条件施工环境不应超过5～60℃，相对湿度不应大于70%及无化学腐蚀的施工条件为限，否则应采取有效的防护措施。
当构件混凝土强度等级低于C15时，不宜采用粘钢加固。
依据设计图纸进行施工范围内的放线作业。
二、基层处理基层处理直接决定粘钢加固的质量。
粘贴表面处理将钢板表面的锈渍和不平整部分进行打磨，直到打磨出现金属光泽为止，打磨纹路要与钢板受力方向垂直，打磨粗糙度越大越好，最后将钢板表面清理干净。
铲除混凝土粉刷层、油污和污物，露出混凝土表面，并用角磨机磨去1-2mm厚表层，直至完全露出混凝土结构新面。
混凝土上表层出现剥落、蜂窝、腐蚀等劣化现象的部位应予凿除。
对混凝土表面凹凸不平部位进行打磨修平处理，并用无油压缩空气吹除粉尘，使得表面干净并保持干燥。
混凝土裂缝处理经打磨及清理后，如发现其粘贴部位有局部缺陷和裂缝，应按设计要求对裂缝进行灌浆或封闭处理。
三、种植化学锚栓锚栓可以在粘钢胶固化前起到固定作用，并进一步增强加固效果。
锚栓空位确定用钢筋探测器检测混凝土构件，避开原钢筋位置，确定螺栓孔距。
打孔并种植锚栓对钢板和混凝土打孔，并种植化学锚栓。
注意事项待化学锚栓凝固之后才能进行钢板粘贴。
四、配制粘钢胶准确的配比才能保证粘钢胶正常固化。
秤量配胶将原材料按不同配合比，采用天平秤称量准确。
准备一个容器，将胶水主料（即A组份）及将固化剂（即B组份）置入容器中，采用低速搅拌机进行充分均匀搅拌，直至搅拌均匀且无气泡产生，即可使用。
配胶量粘钢胶每次配置量以1－2Kg为宜；建议根据现场气温、实际用量、使用时间等因素合理配胶，随配随用，避免浪费。
所有胶料要求于1小时内施工完毕。
五、粘贴钢板粘钢加固核心环节。
梁粘钢加固计算书
军事科学院二层框架梁局部加固计算式根据设计给定要增加的钢筋截面积，以下按等强度进行代换，KL１（500×1600）应增加的钢筋截面积1230.88mm2,得到：粘钢加固：A,h s f pfk≥A s h,s f sfk其中：f pfk：钢板的强度设计值，取210Mpa。
A,：钢板设计面积。
h s ：钢板有效高度h,s：钢筋有效高度取梁底粘钢板４mm厚，500mm宽。
A,h s f pfk=210×1600×500×4=672KN.MA s h,s f sfk=310×(1600-25)×1230.88=601KN.M则：A,h s f pfk≥A s h,s f sfk满足设计要求。
故采用４厚，粘贴500宽Q235钢板满足要求。
六层屋面梁、柱局部加固计算式根据设计给定要增加的钢筋截面积，以下按等强度进行代换，屋面梁应增加的钢筋截面积700mm2,得到：粘碳纤维布(新日本石油300g)加固：n cf k mεE cf A,≥A s f sfk其中：εE cf：碳纤维布的强度设计值，0.01*2.1*105=2100 Mpa。
A,：碳纤维布设计面积。
n cf：粘贴碳纤维布层数t cf: 碳纤维布有效厚度，取0.167mm,k m:碳纤维布折减系数，取1-n cf t cf E cf/4200=0.75取梁底、梁顶粘3层碳纤维布，300mm宽。
n cf k mεE cf A, =3×0.75×2100×300×0.167=236.7KNA s f sfk=300×700=210KN则：n cf k mεE cf A,≥A s f sfk满足设计要求。
故采用3层新日本石油“TU”碳布300g,粘贴300宽满足要求。
柱的设计计算式同梁：根据设计给定要增加的钢筋截面积，以下按等强度进行代换，柱每侧应增加的钢筋截面积1000mm2,得到：粘碳纤维布(新日本石油300g)加固：n cf k mεE cf A,≥A s f sfk其中：εE cf：碳纤维布的强度设计值，0.01*2.1*105=2100 Mpa。
粘钢加固平法
粘钢加固平法一、引言粘钢加固平法是一种常用的结构加固方法，通过在混凝土结构表面粘贴钢板，提高结构的承载能力和抗震性能。
本文将介绍粘钢加固平法的原理、施工步骤以及应注意的事项。
二、原理粘钢加固平法的原理是利用钢材的高强度和刚性，使其成为混凝土结构的外部加固层，共同承担结构荷载。
钢材的粘结性能能够有效地提高结构的抗剪和抗弯承载能力，增强结构的整体刚度和稳定性。
三、施工步骤1. 表面处理：首先，需要对混凝土结构的表面进行清理和修复，确保表面平整光滑。
对于存在裂缝或破损的地方，应先进行修复处理。
2. 钢板制备：根据结构的需要，选择合适尺寸和厚度的钢板，并进行加工和预处理，如除锈和防腐处理。
3. 粘结材料的选择：选择适当的粘结材料，常用的有环氧树脂胶粘剂、聚合物胶粘剂等。
根据实际情况选择合适的粘结材料，确保粘接强度和耐久性。
4. 粘接施工：将粘结材料均匀涂布在混凝土结构表面，然后将钢板粘贴在粘结材料上。
根据钢板的尺寸和结构的需要，确定粘接的位置和数量，并采取适当的固定措施，如使用螺栓或焊接。
5. 后续处理：粘接完成后，需要进行压实和固化处理。
根据粘结材料的要求，进行适当的固化时间和温度控制，确保粘结层的强度和稳定性。
6. 检测和验收：在施工完成后，需要进行质量检测和验收。
常见的检测方法有剪切试验、抗弯试验和冲击试验等，通过这些试验评估加固效果和粘结层的性能。
四、注意事项1. 选择合适的粘结材料和钢板，确保其质量和性能符合设计要求。
2. 施工时应保证混凝土表面的清洁和干燥，避免杂质和水分对粘结效果的影响。
3. 粘接施工应按照施工工艺和要求进行，确保粘结层的均匀和牢固。
4. 施工过程中应注意安全，采取必要的防护措施，避免人员和设备的意外伤害。
5. 加固后的结构应定期检测和维护，及时发现并处理可能存在的问题，确保加固效果的长久稳定。
五、应用范围粘钢加固平法适用于各种混凝土结构的加固，如梁、柱、墙等。
在工业厂房、桥梁、地下结构等领域有广泛的应用，能够有效提高结构的抗震性能和承载能力。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
粘钢加固
粘钢法是采用结构胶粘剂，将钢板粘贴到被加固构件表面，增加结构断面的配筋率，粘钢法不仅提高了被加固构件的强度，对构件的裂缝展开及挠度发展也有抑制，尤其能大幅提高结构承载力。
优点及缺点
★施工简便、快捷、基本不增加被加固构件断面尺寸和重量
★钢板端部锚固非常重要，处理不当易出现撕脱现象，属脆性破坏
★加固钢板宜在2-6mm之间，若此厚度不能满足设计要求，可用湿式外包钢法或粘贴碳纤维法
★基层温度在5℃以下时使用粘钢法需辅以升温措施，加快固化。
★若加固梁、柱时钢板较厚时，建议采用外包钢法。
此方法在增层及抗震加固中经常使用
★当原构件处于高应力状态时，宜采用卸荷方案，消除新旧材料的应变不同步★框架接点负弯矩段构造较难处理，建议采用局部调幅法，尽量优先粘贴梁底。
