仿生SiC陶瓷材料的制备和性能
sic是什么材料
sic是什么材料
Sic是什么材料。
Sic，即碳化硅，是一种重要的无机材料，具有许多优异的性能和广泛的应用领域。
碳化硅是由碳和硅元素在高温下反应制成的化合物，其化学式为SiC。
它具有极高的熔点、硬度和热导率，因此被广泛应用于陶瓷、研磨材料、电子器件等领域。
首先，碳化硅在陶瓷领域有着重要的应用。
由于碳化硅具有高熔点、高硬度和耐腐蚀性，因此被用作陶瓷材料的添加剂，可以提高陶瓷的硬度和耐磨性。
此外，碳化硅本身也可以制成陶瓷制品，如耐火材料、陶瓷刀具等，具有优异的耐高温、耐磨损和耐腐蚀性能。
其次，碳化硅在研磨材料领域也有着重要的地位。
碳化硅具有极高的硬度和耐磨性，因此被广泛应用于研磨材料的制备中。
碳化硅磨料可以用于金属、玻璃、陶瓷等材料的研磨加工，具有高效、精确和稳定的加工效果，因此在精密加工领域有着广泛的应用。
此外，碳化硅还被广泛应用于电子器件领域。
由于碳化硅具有较高的电子能带宽度和电子饱和漂移速度，因此被用作半导体材料，可以制成功率器件、光电器件等。
碳化硅材料的应用可以提高电子器件的工作温度范围、提高工作频率和降低功耗，因此在电子器件领域有着重要的应用前景。
总的来说，碳化硅作为一种重要的无机材料，具有许多优异的性能和广泛的应用领域。
它在陶瓷、研磨材料、电子器件等领域都有着重要的应用价值，对于提高材料加工、电子器件性能等方面具有重要意义。
随着科技的不断进步，相信碳化硅材料的应用领域会更加广泛，为人类的生产生活带来更多的便利和发展。
碳化硅陶瓷材料研究的制备与应用探讨
碳化硅陶瓷材料研究的制备与应用探讨【摘要】针对碳化硅陶瓷材料研究的制备与应用探讨问题，探讨了碳化硅陶瓷的制备方法及其性能，介绍了碳化硅陶瓷材料制备的反应烧结法，无压烧结法和液相烧结法，总结碳化硅材料以其优异的性能，介绍了它的应用范围，展望了碳化硅陶瓷材料的发展趋势。
【关键词】碳化硅陶瓷；陶瓷材料；陶瓷烧结；烧结法0.引言由于碳化硅陶瓷具有超硬性能，又具有高温强度和抗氧化性好、耐磨性能和热稳定性高、热膨胀系数小、热导率高、化学稳定性好等优点，可制备成各种磨削用的砂轮、砂布、砂纸以及各类磨料，广泛应用于机械制造加工行业。
它还可以应用在军事方面，例如将碳化硅陶瓷与其他材料一起组成的燃烧室及喷嘴，这种技术已应用于火箭技术中。
同时在航空、航天、汽车、机械、石化、冶金和电子等行业得到了广泛的应用，碳化硅密度居中，硬度和弹性模量较高，还可用于装甲车辆和飞机机腹及防弹防刺衣等。
由于碳化硅产品具有操作简单方便，使用寿命长，使用范围广等优点，使碳化硅产品的市场发展前景广阔，因此受到很多国家的重视，一直是材料学界研究的重点，如何制得高致密度的碳化硅陶瓷也是研究者一直关心的课题。
目前制备碳化硅陶瓷的方法主要有以下几种方法，由于制备方法的不同，碳化硅陶瓷材料的性能与制备工艺的不同有一定的相关性，本文对碳化硅陶瓷的制备方法及其应用进行了介绍。
1.反应烧结法制备陶瓷与应用反应烧结法也可称为活化烧结或强化烧结法。
需要指出活化烧结和强化烧结的机理有所不同。
活化烧结的过程是指可以降低烧结活化能，使体系的烧结可以在较低的温度下以较快速度进行，并且使得烧结体性能得到提高的烧结方法。
而强化烧结的过程泛指能增加烧结速率，或强化烧结体性能（通过合金化或者抑制晶粒长大）的所有烧结过程。
可见它们的制备机理是存在差异的。
反应烧结强调反应，这是一种化学过程，也就是有一种物质变成另外一种物质，例如，在制备碳化硅的过程中，就会在确定的温度下发生Si+C→SiC 的化学反应。
半导体陶瓷材料的制备方法与性能研究
半导体陶瓷材料的制备方法与性能研究概述：半导体陶瓷材料是一类在电子器件中具有重要应用的特殊材料。
它们具有较高的热稳定性、机械强度以及电学性能，因此被广泛应用于热敏电阻、压敏电阻、电容器等电子器件中。
为了满足不同应用的需求，研究者们一直在探索制备方法和优化其性能。
一、制备方法：1. 共烧法：共烧法是制备半导体陶瓷材料常用的方法之一。
通过选取合适的原料，将它们混合、研磨，并在高温下进行烧结，得到具有所需结构和性能的陶瓷材料。
共烧法的优点是简单易行，成本相对较低。
但也存在着烧结温度高、尺寸控制难以精确以及材料成分不均匀的缺点。
2. 溶胶-凝胶法：溶胶-凝胶法是一种制备高纯度、高均匀性半导体陶瓷材料的方法。
通过控制溶胶的成分、粒径以及凝胶的形成和热处理过程，可以制备出具有优良性能的半导体陶瓷材料。
溶胶-凝胶法的优点是可以制备出纯净度高、微观结构均匀的材料。
然而，由于该方法操作复杂，制备周期长，成本相对较高。
3. 粉体冶金法：粉体冶金法是一种将金属粉末或化合物混合制成粉末状的陶瓷材料，再通过冲压、烧结等工艺制备半导体陶瓷材料的方法。
粉体冶金法具有成本低、适用于大规模生产等优点。
然而，粉末的粒径和分布对于最终材料性能的影响较大，其制备过程中容易造成杂质的引入。
二、性能研究：1. 热稳定性研究：由于半导体陶瓷材料在电子器件中经常遭受高温环境的影响，热稳定性是其重要的性能之一。
研究者通过热膨胀系数、热导率以及热补偿能力等参数来评估材料的热稳定性，并寻求提高材料的抗热性能的方法。
2. 机械强度研究：半导体陶瓷材料通常需要具备良好的机械强度，以保证在电子器件中的可靠性和耐久性。
研究者通过测量材料的弯曲强度、抗拉强度等参数，研究材料的力学性能，并尝试优化制备方法以提高材料的机械强度。
3. 电学性能研究：半导体陶瓷材料在电子器件中主要用于电学器件，如热敏电阻、压敏电阻等。
因此，研究其电学性能是非常关键的。
研究者通过探究材料的电阻、介电常数、电导率等电学性能指标，以及与外界环境的相互作用，来评估材料在电子器件中的应用潜力。
国内外碳化硅陶瓷材料研究与应用进展
国内外碳化硅陶瓷材料研究与应用进展一、本文概述碳化硅陶瓷材料，作为一种高性能的无机非金属材料，因其出色的物理和化学性能，如高强度、高硬度、高热稳定性、良好的化学稳定性以及低热膨胀系数等，在航空航天、汽车、能源、电子等多个领域具有广泛的应用前景。
本文旨在全面综述国内外碳化硅陶瓷材料的研究现状、发展趋势和应用领域，以期为相关领域的科研人员和技术人员提供有价值的参考。
本文首先回顾了碳化硅陶瓷材料的发展历程，并分析了其独特的物理和化学性质，以及这些性质如何使其在众多领域中脱颖而出。
随后，文章重点介绍了国内外在碳化硅陶瓷材料制备工艺、性能优化、结构设计等方面的研究进展，包括新型制备技术的开发、复合材料的制备与应用、纳米碳化硅陶瓷的研究等。
文章还讨论了碳化硅陶瓷材料在航空航天、汽车、能源、电子等领域的应用现状及未来发展趋势。
通过本文的综述，我们期望能够为碳化硅陶瓷材料的研究与应用提供更为清晰和全面的视角，推动该领域的技术进步和创新发展。
我们也期待通过分享国内外的研究经验和成果，为国内外科研人员和技术人员搭建一个交流与合作的平台，共同推动碳化硅陶瓷材料的发展和应用。
二、碳化硅陶瓷材料的制备技术碳化硅陶瓷材料的制备技术是决定其性能和应用领域的关键因素。
经过多年的研究和发展，目前碳化硅陶瓷的主要制备技术包括反应烧结法、无压烧结法、热压烧结法、气相沉积法等。
反应烧结法：反应烧结法是一种通过碳和硅粉在高温下反应生成碳化硅的方法。
这种方法工艺简单，成本较低，但制备的碳化硅陶瓷材料致密度和性能相对较低，主要用于制备大尺寸、低成本的碳化硅制品。
无压烧结法：无压烧结法是在常压下，通过高温使碳化硅粉末颗粒之间发生固相反应，实现烧结致密化。
这种方法制备的碳化硅陶瓷材料具有较高的致密度和优良的力学性能，但烧结温度较高，时间较长。
热压烧结法：热压烧结法是在加压和高温条件下，使碳化硅粉末颗粒之间发生固相反应，实现快速烧结致密化。
这种方法制备的碳化硅陶瓷材料具有极高的致密度和优异的力学性能，但设备成本高，生产效率较低。
SiC_f_SiC陶瓷基复合材料制备技术与性能研究进展
连续纤维增强的 ＳｉＣ 基复合材料目前主要有 ＳｉＣｆ ／ ＳｉＣ （ ＳｉＣ 纤 维 增 强） 和 Ｃｆ ／ ＳｉＣ（ Ｃ 纤 维 增 强） 两 大 类 ， 具 有 高 韧 性 、低密度、良好的热稳定性和化学稳定性以及放射耐受 性 等优异特性［１］。Ｃｆ ／ ＳｉＣ 在惰性环境 中 超 过 ２０００℃仍 能 保 持 强度 、模 量 等 力 学 性 能 不 降 低 ， 但 在 高 于 ４００℃的 氧 化 性 气 氛中， Ｃ 纤维就会被氧化， 导致材料性能降低， 甚至失效， 从 而限制了 Ｃｆ ／ ＳｉＣ 的更广泛应用［２］。相对于 Ｃ 纤维， ＳｉＣ 纤维 具有更好的抗氧化能力， 且与 ＳｉＣ 陶瓷基体有极好的相容性， ＳｉＣｆ ／ ＳｉＣ 是耐高温能力和高热导性的极佳结合体［３， ４］， 它的研 究和开发是目前超高温陶瓷基复合材料研究工作的活跃领 域。
Ｔｅｎｓｉｌｅｓｔｒｅｎｇｔｈ／ＧＰａ ３．０ ２．８
２．６
２．８
２．８
Ｔｅｎｓｉｌｅｍｏｄｕｌｕｓ／ＧＰａ ２００ ２７０ ４２０ １９０ ３８０
Ｅｌｏｎｇａｔｉｏｎ／％
１．１ １．０
１．０
１．４
０．７
Ｄｅｎｓｉｔｙ／（ ｇ／ｃｍ３） ２．５５ ２．７４ ３．１０ ２．３７ ３．１０
＊ 为质量分数
５６
材料导报
２００８ 年 ３ 月第 ２２ 卷第 ３ 期
表 １ 商品化 ＳｉＣ 纤维的主要性能 Ｔａｂｌｅ １ Ｐｒｏｐｅｒｔｉｅｓ ｏｆ ｃｏｍｍｅｒｃｉａｌ ａｖａｉｌａｂｌｅ ＳｉＣ ｆｉｂｅｒｓ
竹炭及SiC陶瓷材料的结构与性能
木材和 竹材 经适 当 的物 理 和 化学 处 理 ， 制 备 结构 可
可控 的 ＳＣ陶瓷材 料 。这类 陶瓷材 料 由于具 有低 密 ｉ
材 的热解 行为 进 行 了分析 。 通过 观 察 竹 材 经 炭化 、 陶瓷化后 微观 组 织 的变 化 ， 讨 了两 种竹 材 ＳＣ 陶 探 ｉ
瓷 的形成 过程 及影 响 ＳＣ 陶瓷材料 力学性 能 的 主要 ｉ
因素 。
度 、 异 的力学性 能 、 优 高温导 电性 、 耐磨 擦性 、 附性 吸 能 、 氧 化性 能 等 Ｊ因 而 作 为 结 构 材 料 、 化 剂 抗 ， 催 载体 材料 、 热交换 器材 料 、 体传 感器 、 气 吸音 材料 、 减
震材 料 、 热 材 料 、 隔 电磁 屏 蔽 材 料 、 质 结 构 材 料 轻

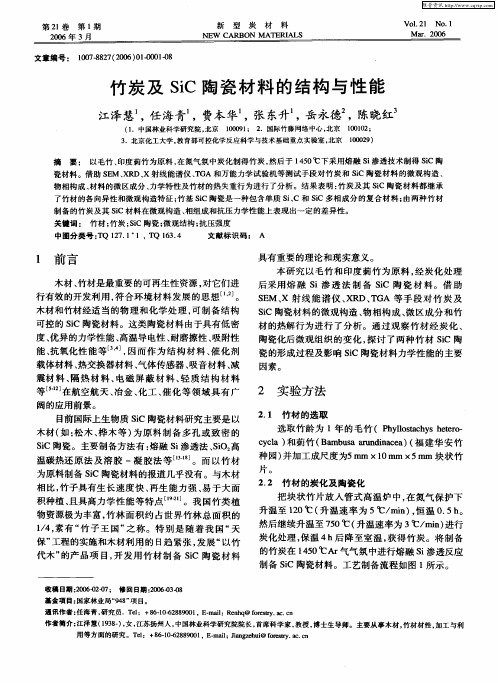

把 块 状竹 片放 人 管式 高 温 炉 中 ， 氮 气 保护 下 在 升温 至 １０℃ （ 温 速 率 为 ５℃／Ｔｎ ， 温 ０ ５ｈ ２ 升 Ｉｉ） 恒 ｌ ． 。 然后继 续 升温至 ７０ｏ 升温速 率为 ３ｔ／ ｉ） ５ Ｃ（ ＇ ｍｎ 进行 ２ 炭化处 理 ， 温 ４ｈ后 降 至室 温 ， 得 竹 炭 。将 制备 保 获 的竹 炭在 １ ５ ｒ ０ｃＡ 气气 氛 中进行熔 融 Ｓ 渗 透反应 ４ ｏ ｉ 制备 ＳＣ陶瓷材 料 。工艺 制备 流程 如 图 １ ｉ 所示 。
木材 （ ： 木 、 木 等 ） 原 料 制 备 多 孔 或 致 密 的 如 松 桦 为
Ｓ ｉ Ｃ陶瓷。主要制备方法有 ： 熔融 ｓ 渗透法 、ｉ ｉ Ｓ 高 Ｏ 温碳热还 原 法 及 溶 胶 一凝 胶 法 等 ［＿Ｊ １ｌ 。而 以竹 材 ８
为原料制 备 ＳＣ陶 瓷材料 的报道 几乎 没有 。与 木材 ｉ
耐火材料sic生成条件
耐火材料sic生成条件耐火材料是指能够在高温环境下保持结构和化学性质稳定的材料。
其中，碳化硅（SiC）是一种常见的耐火材料，具有优异的耐高温、耐热冲击、化学稳定性等特性。
本文将介绍SiC的生成条件。
碳化硅的生成通常使用两种方法：碳热还原法和沉积法。
碳热还原法主要通过将二氧化硅（SiO2）和碳源（如石墨）在高温下进行反应生成SiC；而沉积法则是通过化学气相沉积（CVD）或物理气相沉积（PVD）等方法在基底上生长SiC。
碳热还原法是产业上广泛应用的一种制备SiC的方法。
其中最常用的方法是反应烧结法。
反应烧结法的主要步骤包括混合、成型和烧结。
首先，将硅粉（Si）和石墨粉混合，在一定的温度下进行反应。
这个温度通常在2000℃以上，并且需要存在适量的储能剂，如石墨粉，以提供足够的反应活性。
接下来，经过反应的混合物被成型成所需的形状，如块状、管状或片状。
成型方法可以有多种选择，如压制、注塑或模具注射成形等。
最后，成型的材料通过烧结过程进一步形成SiC。
烧结是指将已成型的材料在一定的温度和压力下进行加热和压密。
这个过程中，硅和石墨之间的反应将SiC生成，同时压力还有助于提供更均匀的密实度。
沉积法是另一种常见的制备SiC的方法，其主要适用于生长薄膜和涂层。
其中，化学气相沉积（CVD）是最常用的沉积方法之一。
CVD方法是通过在低压气氛下将气体中的碳源和硅源分子在基底表面进行反应生成SiC。
CVD方法通常需要在较高温度下进行，通常在1000℃以上，以提供足够的能量使反应发生。
同时，反应需要有适当的气氛控制，例如一氯甲烷（CH3Cl）和氧化硅（SiO）等气体用于碳源和硅源。
物理气相沉积（PVD）是另一种沉积方法，其主要是通过蒸发、溅射等物理手段，在真空环境下将SiC原子或分子定向沉积在基底上。
PVD方法的优点是可以在较低温度下进行，且具有较好的膜层凝聚性和致密性。
除了不同的制备方法，生成SiC的条件还包括温度、压力、反应气氛和反应时间等因素。
sic陶瓷电阻率
sic陶瓷电阻率在现代材料科学领域中，碳化硅（SiC）陶瓷以其独特的物理和化学性质，特别是在高温、高频和高功率环境下的卓越性能，成为了研究的热点。
其中，SiC陶瓷的电阻率作为其电学性能的关键指标，对于其在电子器件中的应用具有决定性的影响。
本文旨在深入探讨SiC陶瓷的电阻率特性，分析其影响因素，并展望其在未来科技领域中的应用前景。
一、SiC陶瓷及其电阻率概述SiC陶瓷是由碳和硅元素通过共价键结合而成的陶瓷材料。
其晶体结构中的强共价键使得SiC具有极高的硬度、优异的热稳定性和化学稳定性。
在电学性能方面，SiC 陶瓷的电阻率远高于传统陶瓷材料，且随着温度的升高，其电阻率的变化较小，这使得SiC陶瓷在高温电子器件中具有广阔的应用前景。
电阻率是衡量材料导电性能的重要参数，它表示单位体积或单位截面积的材料对电流的阻碍能力。
对于SiC陶瓷而言，其电阻率的大小不仅取决于材料的成分和微观结构，还受到温度、压力等外部条件的影响。
二、SiC陶瓷电阻率的影响因素1. 杂质与缺陷：SiC陶瓷的电阻率在很大程度上受到材料中杂质和缺陷的影响。
在生产过程中，杂质的引入或晶格缺陷的产生都会改变材料的电子结构，从而影响其导电性能。
例如，氮、铝等杂质的掺入可以有效地提高SiC陶瓷的电阻率。
2. 温度：温度是影响SiC陶瓷电阻率的另一个重要因素。
一般来说，随着温度的升高，材料的电阻率会降低。
然而，由于SiC陶瓷的强共价键结构，其电阻率随温度的变化相对较小，这使得SiC陶瓷在高温环境下仍能保持较好的导电性能。
3. 晶体结构：SiC陶瓷存在多种晶体结构，如立方晶系、六方晶系等。
不同晶体结构的SiC陶瓷在电阻率上表现出明显的差异。
这主要是由于不同晶体结构中的原子排列方式不同，导致电子在材料中的传输路径和散射机制不同。
4. 外界压力：外界压力的变化也会对SiC陶瓷的电阻率产生影响。
在高压环境下，材料的晶格常数和原子间距会发生变化，从而影响电子的传输性能。
sic主流生长方法
sic主流生长方法
SIC（硅碳化物）是一种具有优异性能的陶瓷材料，它具有高硬度、高熔点、耐高温、耐腐蚀等特点，被广泛应用于高温、高压、耐磨、耐腐蚀等领域。
SIC的主流生长方法主要有以下几种：
1. 碳化硅单晶生长方法，碳化硅单晶生长是目前最常用的SIC 生长方法之一。
常见的碳化硅单晶生长方法包括物理气相沉积（PVT）、化学气相沉积（CVD）和液相热解（LPE）等。
其中，PVT 方法是最主要的生长方法，通过在高温下使硅和碳源反应生成SIC 单晶。
2. 反应烧结法，反应烧结法是一种常用的SIC陶瓷制备方法。
该方法通过将硅粉和石墨粉混合，在高温下进行热压烧结或热等静压烧结，使其发生化学反应生成SIC陶瓷。
3. 溶胶-凝胶法，溶胶-凝胶法是一种化学合成方法，通过溶胶-凝胶过程将硅源和碳源溶解在溶剂中，制备成凝胶状物质，然后通过热处理使其发生胶凝和碳化反应，最终得到SIC陶瓷。
4. 熔融石墨渗透法，熔融石墨渗透法是一种通过石墨渗透碳化
硅的方法。
该方法将石墨和硅源放置在高温炉中，石墨在高温下熔
化形成液态，然后液态石墨渗透到硅源中，通过反应生成SIC陶瓷。
这些方法各有优缺点，适用于不同的生长需求和应用场景。
在
实际应用中，根据需要选择合适的生长方法来获得高质量的SIC材料。
SiC_SiC复合材料制备及性能研究
西北Ｔ业大学硕Ｉ论文表２－２ａ｛３ＳｉＣｌ３（ＭｒＳ）的一些常用性能数据‘１“１叫Ｔａｂｌｅ２－２Ｍａｉ“ｐｒｏｐｅｒｔｉｅｓｏｆｍｅｔｈｙＩｔｒｉｃＭｏｒｏｓｉｌａｎｅ（ＣＨ３ｓｉａ，）ｃｈｅｍｉｃａｌｃｈａｎｃｔｅｒｉｓｔｉｃｓ：ｐｏｉｎｓｊＯｕｓ，ｐｕｎｇｅｎｔ锄ｅⅡ，ｄｅ∞ｍｐｏ∞ｄｉｎｗａｔ盯ｏｒａｌ∞ｈｏｌ２．３复合材料制备２．３．１纤维预制体本试验用纤维为国防科技大学提供的Ｓｉｃ纤维，纤维编织由中材科技股份有限公司特种纤维事业部完成。
纤维编织方式为弯交浅联的２．５Ｄ纤维编织体，织物厚度为１．６ｍｍ，其结构简图见图２．１。
图２．１纤维预制体的结构示意图Ｓｃｈｅ眦ｔｉｃｓｈｏｗｉｎｇ也ｃｓＩｍｃｌｕｒｅｏｆｐｅ懒ｍＦｉｇ．２・１２．３．２热解碳界面相的制备热解碳的沉积以丙烯为气源，氮气为稀释气体，沉积温度为８００～１２００℃，系统总压为１～１５ＫＰａ，在Ｃ化沉积炉中进行，设备示意图见图２．２。
第三荦Ｓｉｅ蕊Ｃ爱ｅ季｜｝｝制蒉丁艺时，则只有在更毫的温度下沉积才会由物质传输过程控制。
采用Ｃ３地作碳源气体，控制其流量为９００ｍｌ，ｍｉｎ、稀释气Ｎ２流量４５０Ｉ】１脚ｉｎ，在３３．３％的低稀释气体俸积分数条传下，９∞℃塔上沉积过程均由物矮传埝过程羧铡，其沉积掳豹形貌几乎没什么变化。
（ａ）８００℃（ｃ）珀∞℃国）９００℃（ｄ）ｌ鞠Ｏ℃（ｅ）１２００℃幽３艺不同沉积温度制备热簸碳形貌Ｆｉｇ．３－２Ｍｏｒｐｌｌｏｌｏｇｙｏｆｐ州’ｃａｒｂｏｎｄｅｐｏｓｉ慷ｄａｔｄｉ触ｒｅｌｌｆｔｅｍｐｅｍｔｕｒｅ此纷，当沉积湿魔丹赢对，气穗均棚戏核势垒随之减小，气相成梭数爨增多。
由于这些晶核粒径较小，活性很高，很容易在纤维表面上吸附后脱筑而产艇沉积两北Ｔ业大学硕Ｉ“论文碳层。
尽管在１２００℃以下的沉积以非均相成核为主，但随反应温度升崮，气相成核豹数量还是会骞溪增多，爨＿ｌ逝反巍瀑疫秀高霹，淀莰熬解瑗鬃嚣部不均匀鬏粒的沉积物略有增多。
