旋喷桩建筑施工监理实施细则

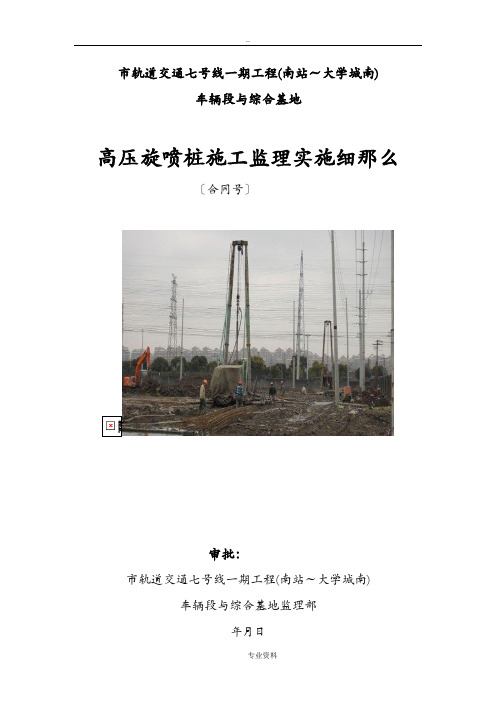

..市轨道交通七号线一期工程(南站～大学城南)车辆段与综合基地高压旋喷桩施工监理实施细那么〔合同号〕审批：市轨道交通七号线一期工程(南站～大学城南)车辆段与综合基地监理部年月日目录一、编制依据3二、工程简介与施工控制要点3三、施工前准备阶段监理10四、施工阶段监理11五、施工完成后监理质量检测15六、施工过程中的平安监理15高压旋喷桩施工监理实施细那么一、编制依据1、和地方政府有关工程建立法律、法规及规定2、监理合同3、施工合同4、施工设计文件5、?岩土工程勘察报告?6、经审批的?施工组织设计?和?监理规划?7、?铁路技术管理规程? (2006)8、?铁路工程地基处理技术规程? TB10106--20109、?建筑地基处理技术规? JGJ79--200210、?地基与根底工程施工质量验收规?GB50202-200211、?建筑桩基技术规? JGJ94-9412、?建筑工程施工质量验收统一标准?GB50300-2001二、工程简介与施工控制要点1、工程概况七号线线路西起番禺区韦涌，向东北沿汉溪大道，经钟村、汉溪长隆，之后沿南大干线、经南村转向北，穿越珠江经大学城、长洲岛，向北再穿次越珠江，止于黄埔区的大沙东，并预留远期延伸至萝岗中心区的条件。
七号线一期工程线路总长30.9km，本次设计车辆段选址位于市番禺区石壁村。
车辆段位于番禺区的石壁村，石壁大道以北、村水道侧规划XX路与钟三路之间的地块区域，在新客站西北约2000米、石壁村西侧约800米处，为一不规那么形用地。
地块西侧、南侧以XX路为界，东侧以南车集团车辆组装厂为界，北侧邻规划南大干线。
车辆段段址区域围现状主要为鱼塘，地势平坦，有少量房屋。
石壁河涌从段址用地横穿，有多条灌溉用的小沟渠横贯其间，地势平坦、开阔。
其区域围横穿1条220kV高压线，影响软基处理等工序的施工。
紧靠二号线车场围墙西侧外有一条Φ610mm超高压然气管道，南北走向，管道依次与其围墙外的进段道路平行。
高压旋喷桩桩监理实施细则
高压旋喷桩监理实施细则一工程概况（略）二编制依据（略）三监理工作流程四监理工作的控制要点及目标值1控制标准1.1高压旋喷桩所用的水泥及外加剂应符合设计和施工规范规定的要求。
1.2水泥浆液的水灰比:1.0;1.3高压水泥浆的注浆压力：>20Mpa;1.4喷射孔与高压注浆泵的距离：≤50M;1.5每米水泥用量：350Kg/M;1.6喷嘴直径：按照批准的施工组织设计采用1.7桩体搭接长度：≥200mm；1.8成型质量:桩径允许偏差 < 50mm；垂直度允许偏差 <1.5%；桩位允许偏差0.2D；2质量控制点2.1质量预控点2.1.1施工组织设计：重点审查施工方三级质量管理保证体系，施工机械配备，材料供应计划，进度顺序，施工工艺流程等。
2.1.2场地条件：检查三通一平，事先应查明场内地下障碍物分布情况，提前清除地下障碍。
2.1.3原材料质量：按设计要求检查进场原材料品种、规格、质保书、并按规定要求见证取样复试。
2.1.4轴线控制：检查轴线定位依据，标高引入点，复核场内控制轴线及标高控制点。
2.1.5安全审查：桩基施工前对安全、劳动保护、防火、防雨、防强风、施工用电安全保护等方向进行安全审查。
2.2过程控制要点2.3.11桩位控制：钻孔的位置与设计位置的偏差不得大于50mm，钻机安放要水平，钻杆保持垂直，其倾斜度不得大于1.5%；2.3.12成孔与喷射注浆2.2.2.1钻机就位后，应控制钻孔深度不得短于设计的桩长；2.2.2.2插入旋喷管前先检查高压水与空气喷射情况，各部位密封圈是否封闭，插入后先作高压射水试验，合格后方可喷射浆液；2.2.2.3浆液搅拌:浆液宜在喷射前1h以内配置，使用时滤去硬块、砂石等，以免堵塞管路和喷嘴；2.2.2.4喷射注浆时，先应达到预定的喷射压力、喷浆量后在逐渐提升注浆管；2.2.2.5喷射注浆时浆管的提升速度、旋喷速度、喷射压力、排量等旋喷参数应满足施工组织设计的要求；2.2.2.6喷到桩高后应迅速拔出注浆管，用清水冲洗管路，防止凝固堵塞。
高压旋喷桩监理实施细则
高压旋喷桩监理实施细则1. 概述本文档旨在制定高压旋喷桩监理实施细则，以确保此类工程的施工过程及结果符合国家相关规定和监理要求。
通过本细则的制定，可有效规范和保障施工安全与质量，提高工程效益及可持续性。
2. 监理实施步骤2.1 施工前监理在施工前，监理人员应对施工单位提交的所有相关材料，包括但不限于设计图纸、材料清单、工期计划等进行审查、评估。
并对施工单位的技术人员进行考核，予以合格的方可开始实施工程。
2.2 施工监理在施工过程中，监理人员应监督施工单位的工作进展，确保施工过程符合相关规定和要求。
同时，也应留意施工现场的安全状况，及时发现并纠正可能存在的安全隐患，保障施工人员的人身安全。
2.3 竣工验收监理在工程完成后，监理人员应按照相关规定和要求对工程进行全面验收，并提供细致的验收记录。
对于验收中发现的任何问题和不合格项，监理人员应及时跟进，确保问题得到有效解决，从而保障工程结果质量。
3. 监理要求3.1 设计监理要求监理人员应审查和评估设计方案，审查图纸、规格和其他设计文件，并制定审查意见，指出问题和建议改进方案。
3.2 材料监理要求监理人员应对施工单位提交的所有材料进行严格审查，确保所使用的材料符合国家相关标准。
未通过质量检测的材料不得使用，以保障工程质量。
同时，也应做好材料的记录和跟踪。
3.3 施工现场监理要求监理人员应对施工现场的安全状况进行全程监控，并保留现场视频与照片，留作备份。
施工单位应保留好现场监理人员的检查记录，以便于随时查看检验历史。
3.4 现场验收监理要求监理人员应提前到现场了解工程进展状况，确保施工质量符合国家相关标准。
对工程进度、质量、施工内容等进行全面检查，对不符合要求的地方，可要求施工单位进行整改，直至合格通过验收程序。
4. 总结高压旋喷桩的施工对工程质量和安全控制的要求都较高，因此在施工中应严格按照国家相关标准和规定进行监测和管理，不得有丝毫松懈。
本文档制定了高压旋喷桩施工监理实施细则，可为高压旋喷桩工程提供全方位的监理保障，确保工程质量和安全及符合监理要求和标准。
南中区间盾构下穿风险源安全监理细则
南中区间盾构施工下穿风险源安全监理实施细则一、专业工程特点（一)工程概况南锣鼓巷站～中国美术馆站区间位于八号线二期工程南段，盾构从南锣鼓巷站始发后,继续沿地安门东大街向东行进,至美术馆后街交界处折向南，至美术馆东街道路下，继续南行至五四大街路口进入中国美术馆站接收.本段区间主要受线路曲线等限制，因此大面积的穿行于现状建筑物下方,其中大部门建筑物为古旧的平瓦房,受盾构施工影响的主要的建筑有：在地安门东大街北侧叠落下穿曾格林沁祠;区间右线旁穿北京中医院5层门诊楼,与区间右线内侧结构外皮水平净距1.６１m;左线旁穿康铭大厦（２—9层),其护坡桩底与区间隧道水平净距2。
62m，竖向净距约３ｍ;下穿同日升地下粮油库,基底与区间隧道最小竖向净距为７.3１m；盾构井基坑临近北京市福隆医院的5层楼,围护桩外皮距其水平距离约6。
7５m。
区间左线为ＺDK20+23９．２25~ZＤK２1＋２7５。
５59，全长：1０３６。
334ｍ，共计：864环．区间右线为YＤK2０+２３９。
２25 ~YDK21+26９．578, 全长1030.353ｍ，共计859环。
叠落段为YＤＫ２０+239。
２２5～YDK２0＋500，之后逐渐分离。
在里程ZDK20＋809。
500处设置盾构始发井一座与联络通道兼泵房合建，在里程ZDK２1＋273。
55９设置盾构接收井及横通道一座与联络通道合建.(二）主要地质及水文状况1、区间地质状况本次勘察揭露地层最大深度为７0m，根据钻探资料,按地层沉积年代、成因类型及岩性名称，将本工程场地勘探范围内的土层自上而下分为人工堆积层和一般第四纪沉积层，缺失新近沉积层。
按地层岩性及土的物理力学性质指标将勘探深度范围内的地层进一步划分为１２个大层,19个小层。
本工程区间左线主要穿越地层为：卵石圆砾⑤9、粉质粘土⑥、粉土⑥2、中砂细砂⑧４、卵石⑧９.左线上覆土层由上至下依次为：房渣土①、粉质粘土填土①２、粉土填土①3、粉质粘土③、粘土③１、粉土③2、细砂粉砂③3、中砂细砂④4、卵石圆砾⑤9、粉质粘土⑥、粉土⑥2;区间右线主要穿越地层为：中砂细砂⑧4、卵石⑧９.右线上覆土层由上至下依次为：房渣土①、粉质粘土填土①2、粉土填土①3、粉质粘土③、粘土③1、粉土③2、细砂粉砂③3、中砂细砂④4、卵石圆砾⑤９。
高压旋喷桩监理实施细则
xxxxxxxxxxxx标段(高压旋喷桩) 监理实施细则编制：审核：xxxxxxxxxxxxxxxxxx有限公司xxxxxxxxxxxxxxxxx项目监理部2017年2月目录一、工程概况 -------------------------------------------------------------------- 1二、编制依据 -------------------------------------------------------------------- 1三、主要技术标准及注浆参数------------------------------------------------------- 3四、监理工作的流程--------------------------------------------------------------- 5五、监理工作的控制要点及目标值 --------------------------------------------------- 5六、监理工作的方法及措施--------------------------------------------------------- 71、监理工作方法--------------------------------------------------------------- 72、质量控制措施--------------------------------------------------------------- 83、进度控制措施-------------------------------------------------------------- 104、安全控制措施-------------------------------------------------------------- 101、工程概况1.1 工程位置及设计概况1.1.1 工程位置xxxxxxxxxxxxxxxxxxxxxxxx1.1.2 设计概况Xxxxxxxxxxxxxxxxxxxxxxxxxxx图2.1-1钻孔灌注桩桩间止水平面图图2.1-2旋喷桩止水帷幕平面布置图1.2 工程地质条件本工程区地下车站基坑开挖深度范围内涉及土层有①、⑨、(14)、(22)e等4个大层。
