隧道湿喷砼作业指导书
一、原材料选择
1、水泥：经试验，符合设计及规范要求。
2、砂：中粗砂，模度细数大于2.5，用5mm筛网过筛。
3、石：用5mm和12mm筛网分别筛去石粉和大骨料，且连续级配。
4、合成纤维：经试验，符合设计及规范要求。
5、速凝剂：液体，满足初凝小于5min，终凝小于10min，28天强度保持率大于70%。
6、减水剂：高效减水剂
7、水：饮用水
二、配合比设计
湿喷砼配合比设计，在满足设计强度要求时，尽量使回弹量变小，不产生胶皮管的管路及喷嘴堆塞，且能向上喷射达到设计厚度。
1、胶骨比：即水泥与骨料之比。
水泥过少，回弹量较大，初期强度增长慢；水泥过多，水化不充分，而且硬化后砼收缩较大。
经试验选定，胶骨比为1:3.65。
2、砂率：即砂子在整个粗细骨料中所占百分率，经试验选定，砂率为54%。
3、坍落度：控制在80～120mm之间。
4、水灰比：水灰比是影响喷砼强度的主要因素，水灰比适中时，水泥有适宜的水分与其水化、硬化后形成致密的水泥石结构，且砼表面平整，有光泽，回弹量较小，宜控制在0.45～0.55
之间。
5、合成纤维：HLS合成纤维掺入量为1㎏/m3。
6、速凝剂：经试验选定为4%的水泥用量。
7、减水剂：经试验，掺入1%的水泥用量的减水剂后，水泥与液态速凝剂相容性较好且回弹量相对减少。
三、喷射设备及劳动力配置
1、喷射设备
⑴0.75m3容量槽四个（四边焊50cm高档边1.5×1×0.5）5mm、15mm筛网各四个。
⑵喷射机进料口的格栅应为条状格栅，格栅间距不小于3cm。
⑶皮管内径至少为5cm，喷嘴直径至少为3.2cm。
2、劳动力配置（指每个作业面）
劳动力配置表
四、施工工艺
1、湿喷工艺流程图
喷射混凝土作业，分初喷和复喷二次进行。
初喷在开挖(或分部开挖)完成后立即进行，以尽早封闭暴露开挖面，防止表层风化剥落。
复喷混凝土在系统锚杆、钢筋网、钢架安装施作后进行，尽快闭合支护整体受力，以抑制围岩变位。
钢架间用混凝土复喷平整，并有足够的保护层。
湿喷混凝土施工工艺流程见下图。
湿喷混凝土施工工艺流程图
2、喷射前的准备工作
⑴喷射支护前撬去表面危石和欠挖部分,用高压水、高压风清除杂物,用高压水冲洗岩面。
⑵遇表面有少量水时，加速凝剂，减少掺水量或不加水，强制堵水；水量大时，增设排水管，连排水管一起喷进去，形成永久性排水孔。
⑶控制喷层厚度标志的设置：按照设计厚度利用原有部件如锚杆外露长度等，也可在岩面上打入短钢筋，标出刻度，做为标
记。
⑷骨料应防止雨淋，粗骨料和细骨料要分开保管。
⑸在成套设备中，设置合成纤维漏斗和自动测量记录装置，测量误差在±3%以内。
⑹采用自动拌合站，先将骨料和水泥干拌2～3min，然后再加水湿拌,在湿拌的同时,用分散机将合成纤维按设计配比均匀分散到湿混合料中,搅拌1～2min，拌合总时间一般控制在4～5min。
投料时防止在机内形成纤维球，搅拌机出口处堵塞。
⑺根据喷射砼量在湿喷机速凝剂箱中添加液体速凝剂，并调节计量表盘，使速凝剂添加比例符合砼配合比设计范围。
⑻检查电路开关及各管路接头，连接是否良好。
3、喷射方法及注意事项
⑴上料速度要均匀、连续、适中，始终要保持湿喷机进料斗中有一定的贮存量，并及时清除振动筛上大粒径粗骨料和杂物。
⑵喷射过程中，喷射手后方的助手应及时协助喷射手理顺砼管，避免喷射手在更换方向时，使砼管产生急拐弯憋劲现象，引起堵管。
⑶喷射手在操作喷嘴中，应尽量使喷嘴与受喷面垂直，距离1.5～2m。
喷射压力保持在2～5kg/cm2左右，才能保证有效施工。
喷砼应分片自下往上喷射，喷嘴均匀地呈螺旋形转动。
喷射作业时，喷射手要时刻注意观察喷嘴情况，一旦堵管，要让助手立即与操作司机联系，停机、关风，检查管路是否畅通。
⑷当岩面凹凸不平，喷射砼先喷射岩面上的凹坑处，此时砼中的水泥、砂浆首先粘在岩石裂隙、凹坑中，而粒径较大（>5mm）的石子都会被回弹落地，这时的回弹量最大，随着喷
射作业的延续和速凝剂的作业，在岩面上很快形成一层厚约5mm的砂浆垫层，喷向受喷面的砂浆垫层厚度不断增加，回弹明显减小，在高压风的推动下，砂粒、石子象子弹一样被“射”进不断增加的砂浆层中，砼的附着力增加，回弹就更加减小。
喷射时，液态速凝剂在喷嘴处被雾化后能与物粒混合并充分发生反应，喷在受喷面上的砼能在2～3min内初凝，10min终凝。
⑸在喷射作业时，坍落度要根据实际情况进行调整，喷拱时，坍落度控制在8cm，喷边墙时，坍落度控制在12cm。
对于岩面超挖凹坑处，要具体情况分别对待，拱部超挖处，第一次喷层约7cm，20min后进行二次补喷；边墙超挖处，第一次喷约10cm，15min后进行二次补喷。
⑹喷射混凝土的一次喷射设厚度在5cm以内。
⑺在第二次喷浆混凝土作业时，完全除去附着在第一次喷射混凝土面的异物。
⑻喷射混凝土的操作人员要使用护具，注意安全。
⑼在施工喷射混凝土时，侧墙壁由下至上，顶拱部由一侧末端开始向另一侧延续。
⑽在喷射混凝土时，钢筋、钢支撑及挂网的后部不留空隙。
⑾反弹至在地上的喷浆混凝土，要在固结以前除去。
⑿喷浆混凝土施工后，不应受到低温、干燥、急剧的温度变化等有害影响。
⒀在使用合成纤维时，要特别注意合成纤维的成球现象和喷嘴堵塞。
⒁在钢纤维喷射击混凝土施工后，使用素喷混凝土施工或把喷浆混凝土面上的钢纤维完全去掉，以便使防水膜不受损伤。
⒂喷射混凝土的连接部分应在需要连接的部分的13cm以
前，厚度开始变薄。
⒃在受喷面各种机械设备操作场所配备充足照明及通风设备。
4、管路堆塞及排除
⑴堵管原因
a、拌合料中有大粒径石子、杂物。
b、喷射机司机操作失误；喷射砼完毕后未进行对料斗和砼管及时清洗，造成砼结块。
c、风压偏小。
d、喷射手更换时砼管产生急拐弯和憋劲现象等。
⑵堵管的排除
堵管后要立即停机、停风，检查堵管原因，若由于风压偏小，则要调整风压；若由于混有大粒径石子或异物，则要拆除管路清除堵塞物；若由于砼管打折憋劲，则要理顺砼管后，用高压风砍通。
五、湿喷砼质量保证措施
1、请按照施工工艺施工，严格执行操作规程。
2、对于原材料进货，由试验部门进行进场前试验，不合格材料一律不得进场。
3、制定质量保证体系，并责任到人，狠抓落实。
4、每次喷射作业前，做好人员、机具、物资、技术、测量、试验、运输等准备工作。
5、施工技术人员对喷射作业环节进行认真检查（内容包括：喷层厚度、喷层与受喷面粘结情况、喷射作业中各种参数、钢纤维物理力学性能），严格把关。
六、喷砼质量的检验方法
1、喷砼厚度
检验的平均厚度要达到或超过设计厚度。
检测得到的最小厚度，要在设计厚度的75%以上。
检验方法：钻破检测孔实行，隧道每延长10m，顶部5处，侧壁部左右各1处。
检测孔：用冲击式凿岩机或钻石钻孔机钻孔，钻孔直径应在32mm以上。
2、受喷面粘结强度
符合设计及规范要求。
检验方法：锤击法、砼硬化后钻取岩蕊法、钻取或凿取试件劈裂法。
隧道喷射混凝土施工作业指导书
隧道喷射混凝土施工作业指导书一、前述1.1施工概述项目位于xx隧道xx处，隧道全长xx公里，采用世界先进的EPB盾构技术和喷射混凝土衬砌技术，采用TBMs区间长度为750m，每个区间采用3台EPB盾构进行开挖，总共6台EPB盾构。
目前EPB盾构已经完工，开始进行喷射混凝土施工，本作业指导书主要是针对隧道喷射混凝土施工进行规范、指导。
1.2施工标准本工程施工按照以下标准进行：1）GB 50367-2013《城市轨道交通隧道工程施工质量验收规范》；2）GB/T 50209-2002《地下铁道线路设计规范》；3）GB/T 24306-2009《城市轨道交通施工安全规范》。
1.3工程进度计划如图，施工进度计划按照EPB盾构进度划分，进行喷射混凝土衬砌施工。
每个区间分为四个分部施工，通过协调进度，保证整个隧道喷射混凝土衬砌的施工进度。
二、现场管理2.1现场人员1）施工队长：负责现场协调管理，对施工过程实施质量监督，抽查隧道衬砌构造尺寸及各项性能指标；2）机械操作人员：负责操作喷射混凝土机、空压机、气源及水源供应机组；3）混凝土工：负责混凝土调配和混凝土输送，掌握熟悉混凝土性质及参数，按要求进行调整或调配；4）安全员：负责现场安全控制与监督；5）质检员：负责隧道施工过程的监测、检验、记录与汇总。
2.2设备要求（1）喷射混凝土机喷射混凝土机要与工程要求匹配，具备以下特点：1）壁厚≥10mm；2）负荷能力≥0.5m³/h；3）输出压力≥0.15MPa。
（2）空压机空气压缩机要与喷射混凝土设备要求匹配，具备以下特点：1）送气量≥6m³/min；2）额定压力≥0.79MPa；3）气源水分含量经过处理，不能再含水浓度。
（3）水源机组水源需求与喷射混凝土设备相匹配，具备以下特点：1）供水量≥10m³/h；2）水源清洁无污染。
（4）混凝土搅拌机混凝土搅拌机要与工程要求匹配，具备以下特点：1）生产质量稳定；2）调配系数合理；3）拌匀程度高；4）转速控制回路可靠、精度高；5）传动机构可靠。
喷射混凝土施工作业指导书

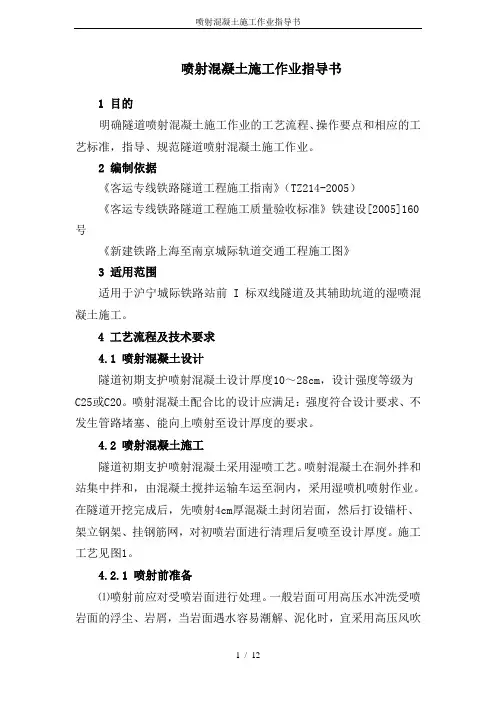

喷射混凝土施工作业指导书1 目的明确隧道喷射混凝土施工作业的工艺流程、操作要点和相应的工艺标准，指导、规范隧道喷射混凝土施工作业。
2 编制依据《客运专线铁路隧道工程施工指南》（TZ214-2005）《客运专线铁路隧道工程施工质量验收标准》铁建设[2005]160号《新建铁路上海至南京城际轨道交通工程施工图》3 适用范围适用于沪宁城际铁路站前I标双线隧道及其辅助坑道的湿喷混凝土施工。
4 工艺流程及技术要求4.1 喷射混凝土设计隧道初期支护喷射混凝土设计厚度10～28cm，设计强度等级为C25或C20。
喷射混凝土配合比的设计应满足：强度符合设计要求、不发生管路堵塞、能向上喷射至设计厚度的要求。
4.2 喷射混凝土施工隧道初期支护喷射混凝土采用湿喷工艺。
喷射混凝土在洞外拌和站集中拌和，由混凝土搅拌运输车运至洞内，采用湿喷机喷射作业。
在隧道开挖完成后，先喷射4cm厚混凝土封闭岩面，然后打设锚杆、架立钢架、挂钢筋网，对初喷岩面进行清理后复喷至设计厚度。
施工工艺见图1。
4.2.1 喷射前准备⑴喷射前应对受喷岩面进行处理。
一般岩面可用高压水冲洗受喷岩面的浮尘、岩屑，当岩面遇水容易潮解、泥化时，宜采用高压风吹净岩面。
若为泥、砂质岩面时应挂设细钢筋网（网格宜不大于20×20mm、线径宜小于3mm），用环向钢筋和锚钉或钢架固定，使其密贴受喷面，以提高喷射混凝土的附着力。
喷射混凝土前，宜先喷一层水泥砂浆，待终凝后再喷射混凝土。
图1 喷射混凝土施工工艺框图⑵设置控制喷射混凝土厚度的标志，一般采用埋设钢筋头做标志，亦可在喷射时插入长度比设计厚度大5cm的铁丝，每1～2m设一根，作为施工控制用。
⑶检查机具设备和风、水、电等管线路，湿喷机就位，并试运转。
①选用的空压机应满足喷射机工作风压和耗风量的要求；压风进入喷射机前必须进行油水分离；②输料管应能承受0.8MPa以上的压力，并应有良好的耐磨性能；③保证作业区内具有良好通风和照明条件。
