高效液相色谱仪操作手册(戴安全自动)
液相色谱操作规程-U3000（全自动）
一、操作前准备：
1.1流动相的配制：
1.1.1根据所供试品的性质、相关的文献资料、工作经验等按比例配制流动相。
1.1.2根据流动相的性质确定采用有机膜（0.45um）还是水相膜(0.45um)对流动相进行过滤。
1.1.3将过滤后的流动相进行超声脱气10~15分钟。
1.2对照品供试品处理：
1.2.1称取或量取适量的对照品或供试品，用适当的溶剂（最好采用流动相或流动相的主成分）进行充分溶解（也可借助超声波进行超声溶解），使其浓度为
0.1~1mg/mL（根据检测结果再适当调节溶液的浓度）。
1.2.2根据对照品或供试品的性质确定采用有机针头滤膜（0.45um）还是水相针头滤膜(0.45um)进行过滤。
1.3色谱柱的选择：根据样品的性质选择适当的色谱柱。
二、开机：
2.1打开电源，打开仪器接线板电源开关；
2.2打开电脑显示器电源，打开电脑主机电源，启动电脑；
2.3依次打开泵、自动进样器、柱温箱、检测器的电源；等待各个部件自检完成2.4双击屏幕右下角“服务管理器”快捷图标,出现对话界面后点击“启动仪器控制器”启动,等显示“本地仪器控制器运行空闲”,关闭界面。
2.5双击在桌面上的Chromeleon 7图标（工作站主程序）。
2.6在左下方点击仪器，则在右边会自动显示该仪器控制面板
2.7 旋开泵上的排液阀(两圈以上)；设置A通道为100%，点击“冲洗”，然后再出现的对话框中点击“忽略并执行”；（默认冲洗5分钟）；然后用同样的方法分别“冲洗”流路中其他通道气泡；排完气泡后关闭排液阀；
2.8设置流动相的比例及流速后，点击“马达”。
此时泵自动会以设置的流速进行运行。
2.9在控制面板“自动进样器”控制框中，分别执行“灌注注射器”，“清洗缓冲环”，“清洗针外壁”,执行“到进样位置”；（操作过程中注意注射器有没有气泡。
如有先机器排气，如果不行手动拆除排气泡。
）
3.0 在控制面板“柱温箱”控制框中，设置准备分析样品所使用的柱温箱温度。
3.1打开氘灯（待系统压力稳定后约10min后再开灯）：在控制面板“Detector”控制框中，选中“紫外灯”选框，及“可见灯”选框（如果波长在可见范围）。
3.2 在控制面板“UV”控制框中，设置波长，采集频率（10~20HZ）；点击“监视基线”，选中通道1并确定。
3.3在控制面板“FLD”控制框中，设置激发波长及发射波长，灵敏度适当（1~7）；采集频率（10~20HZ）；点击“监视基线（一般30min）”，选中通道Emission_1并确定。
(若不需要荧光分析，可忽略此步骤)
三、样品分析：
3.1建立仪器方法：
3.1.1点数据键，选中仪器方法，点创建，选中仪器方法（HPLC），出现对话框，点击下一步，在运行时间栏中填写样品所需要运行的时间，选择所需的通道（若没有要选的通道，点击取消选择所有通道），点击下一步，进入pump（泵）设置，点击常规设置，填写溶剂名称（例如A：乙腈 B：水放置流动相根据情况而定），设置压力限值（下限50 上限350）点击旁边的流速梯度，进入梯度设置，删除平衡阶段，设置流速为（1.0ml/min），按要求填写流动相比例；点击下一步，进入sampler（采样器）设置，将进样冲洗改为AfterDraw(其他设置不用改变)，点击下一步，进入ColumnOven（柱温）设置，一般无要求通常设置为：温度30C；下限5.0；上限110.0；平衡时间0.5min；就绪温度差1.0C；点击下一步，进入UV （紫外）设置，设置按要求所需的紫外波长（通道1），峰宽0.05；点击下一步；进入FLD设置（荧光检测器），若不用蒸发光则不需开FLD；点击下一步，出现对话框，将所需要做的样品名称填写上，点击完成后，再点击左上角保存，即可。
全部设置完成后，点击仪器，出现主界面，点击Pump，将流动相比例改成之前设置的比例，再点击UV，将紫外波长改为要求的波长。
注：如需要进行梯度洗脱，则每个时间段的流动相比例不一样，进入泵设置的流速梯度，删除平衡阶段，按要求和时间段填写流动相比例，（每次按要求的时间再延长十分钟且流动相比例与最初0分钟的保持一致）。
如果之前有创建，可以直接调用之前的。
3.2建立序列：
3.2.1点击数据键，点序列，创建一个样品文件夹，再点击序列，点创建，点击序列，点击HPLC，点下一步，出现对话框，填写进样名称（样品名）、样品数、进样次数、开始位置、进样量；点击下一步，出现对话框，在浏览中选择所需要的仪器方法（上一步创建仪器方法），点击下一步，点完成，在对象名称栏中填写样品名称，点保存，出现序列，在名称栏中填写所做的样品名称（注明批号），类型栏中填写校准标准品（对照品）或未知（样品），级别栏默认数值，位置栏填写样品瓶的位置；进样量按要求填写所需的进样量，点击保存。
3.3待基线稳定后(一般30min)，点击“监视基线”，点击确定，关闭查看基线。
3.4 将对照品及样品按序列中的位置逐个放在样品盘中；
3.5点击左下方“数据”，并选中要分析的序列，然后点击“开始”启动样品表进行分析（如果序列里有完成的样品，则会变成继续，点继续；如果该序列还在队列中则会显示删除，点击删除后在点击继续）；
3.6样品全部检测结束后，如果不再分析样品应立即关掉氘灯，延长氘灯使用的寿命。
四、数据处理
4.1 方法一：在序列里选择所需要处理的数据双击，点击处理键，出现对话框，选中积分区域，点下一步直到完成。
4.2 方法二：双击图谱在数据处理界面点击校准和数据处理方法，进入界面，在色谱图下方点击“检测”，运行cobra向导执行检测参数的优化，选中要积分的峰，依次进行积分区域、基线噪声（可选择较平滑的一段）、平滑度、最小峰面积通道和进样类型进行选择直至完成。
4.3 打印图谱：点击报告设计器，点总结即可看到所建序列里所有数据；点击旁边的积分，点击页面布局，点页面预览，点击打印，即可。
4.4 打印样品报告。
五、关机：
5.1样品全部检测结束后，如果不再分析样品应立即关掉氘灯，延长氘灯使用的寿命，冲洗色谱柱（如果使用了缓冲盐，首先使用10%甲醇水溶液冲洗色谱柱
30分钟，然后使用纯甲醇冲洗色谱柱30分钟或用设定的智能关机系统自动冲洗，具体操作步骤：点击仪器，点击一起方法，找到仪器方法中C-10%甲醇-D复制粘贴到序列，添加一个序列，将类型栏改为空白，仪器方法设为C-10%甲醇-D）。
5.2关闭泵马达，断开连接，关闭工作站。
5.3双击屏幕右下角“服务管理器”快捷图标,出现对话界面后点击“停止仪器控制器”,等显示“本地仪器控制器已停止”,可以关闭界面。
5.4关闭检测器、柱温箱、自动进样器、泵的电源。
5.5关闭计算机。
关闭电源。
六、注意事项：
6.1溶剂泵的使用注意事项：
（1）使用时要留心防止溶剂瓶内的流动相被用完，否则空泵运转会磨损柱塞、缸体和密封环，最终产生漏夜。
（2）防止任何固体微粒进入泵体，因为尘埃或其他任何杂质微粒都会磨损柱塞、密封环、缸体和单向阀，因此应预先除去流动相中的任何固体
颗粒。
流动相过滤，可采用滤膜（0.2um或0.45um）等滤过。
（3）输液泵的工作压力不能超过规定的最高压力，否则会使高压密封环变形，产生漏夜。
（4）流动相应该先脱气，以免在泵内产生气泡，影响流量的稳定性，如果有大量的气泡，
泵就无法正常工作。
（5）溶剂泵长期不用时，用甲醇以1.0ml/min冲洗各个通道。
（6）泵的清洗液要勤换。
（7）每次开启泵之前要排除管道中是气泡。
（8）流动相由无机盐溶液转换有机溶剂前要用90%去离子水清洗管路。
（9）转换不同流动相时注意两者是否容易混合或者发生反应。
（10）长期不用或运输前要到空清洗液瓶。
6.2色谱柱的使用注意事项：
（1）免压力和温度的急剧变化及任何机械震动。
温度的突然变化或者使色谱柱从高处掉下都会影响柱内的填充状况；柱压的突然升高或降低也
会冲动柱内填料，因此在调节流速时应该缓慢进行，进样阀的转动不
能过缓。
（2）一般说来色谱柱不能反冲，只有生产厂家指明该柱可以反冲时，才可以反冲除去留在柱头的杂质。
否则反冲会迅速降低柱效。
（3）选择使用适宜的流动相（尤其是pH），以避免固定相被破坏。
有时可以在进样器前连接一预柱，分析柱是键合硅胶时，预柱为硅胶，可使
流动相在进入分析之前被硅胶“饱和”，避免分析柱中的硅胶基质被
破坏。
（4）避免将基质复杂的样品尤其是生物样品直接注入柱内，需要对样品进行预处理或者在进样器和色谱柱之间连接一保护柱。
保护柱一般是有
相似固定相的短柱，也有用浸透限制固定相短柱。
保护柱可以经常更
换。
（5）保存色谱柱时应将柱内充满乙腈或甲醇，柱接头要拧紧，防止溶剂挥发干燥。
绝对禁止将缓冲液留在柱内静置过夜或更长时间。
6.3检测器的使用注意事项：
（1）长时间检测池中无流动相流动时，关闭检测器氘灯。
（2）不要将物品或其他仪器档住检测器的散热孔。
（3）检测器安装的位置应没有震动，温度变化不大，避免阳光直射。
（4）在关灯命令发出后，再次开灯须等待5分钟以上的时间。
否则灯会因为过热而损坏。
高效液相色谱仪使用说明书
高效液相色谱仪使用说明书序言高效液相色谱仪（High-performance liquid chromatography, HPLC）是一种常用的分离技术，广泛应用于药物分析、食品安全监测、环境检测等领域。
本说明书旨在提供关于高效液相色谱仪的基本操作原理、使用方法和注意事项等信息，以帮助用户正确、高效地使用该仪器。
一、仪器概述高效液相色谱仪主要包括进样系统、色谱柱、泵液系统、检测器和数据处理系统等基本组成部分。
1. 进样系统进样系统用于将待测样品引入色谱柱中进行分离。
常见的进样方式包括自动进样器、手动进样器和微量注射器等。
2. 色谱柱色谱柱是分离相和固定相组成的圆柱体，是进行样品分离的关键组件。
用户应根据待测样品的特性选择适当的色谱柱型号和填充物。
3. 泵液系统泵液系统通过输送流动相将样品送入色谱柱中，并提供足够的压力以保持流速和流动相性质的稳定。
泵液系统可根据实际需求配置恒压、梯度或等压梯度等控制方式。
4. 检测器检测器用于监测和记录样品的化学信号，并将其转化为可读的信号输出。
常见的检测器包括紫外可见检测器、荧光检测器、电化学检测器等。
5. 数据处理系统数据处理系统用于采集、处理和分析检测到的信号，通常配备有专业的软件。
用户可根据需要选择合适的数据处理系统，并进行适当的参数设置。
二、操作方法1. 仪器准备（1）保证仪器通电正常并处于稳定工作状态。
（2）检查流动相储液瓶中是否有足够的流动相，并确保其配制符合要求。
（3）检查色谱柱的连接情况，确保柱座和柱连接部位严密无泄漏。
（4）开启数据处理系统，确保与色谱仪的连接正常。
2. 样品准备根据实验要求选择合适的样品，并进行必要的前处理工作，如过滤、稀释等。
3. 进样操作（1）将样品溶液通过合适的进样方式加入进样器中。
（2）设置进样体积和进样方式等参数，并进行进样操作。
4. 流动相系统设置（1）根据实验要求选择合适的流动相，注入流动相储液瓶中。
（2）设置流速、梯度等参数，并进行流动相系统的初始化。
高效液相色谱仪操作说明书
高效液相色谱仪操作说明书一、引言高效液相色谱仪（HPLC）是一种广泛应用于化学、生物医药、环境监测等领域的分析仪器。
本操作说明书旨在帮助用户正确有效地操作HPLC仪器，以获得准确可靠的分析结果。
二、仪器概述1. 主要组成：HPLC仪器主要包括进样系统、色谱柱、流动相装置、检测器及数据分析系统等组成部分。
2. 基本原理：HPLC利用流动相在高压下通过色谱柱，样品分离后再由检测器进行检测和信号记录，通过数据分析系统生成分离效果图谱或定量结果。
三、操作步骤1. 准备工作a) 确保仪器电源已接通，并检查各部分连接是否牢固。
b) 打开相关软件并进行系统初始化。
c) 根据待分析样品的特性，选择适宜的色谱柱和流动相。
2. 进样系统操作a) 将待测样品通过合适的方法制备成溶液。
b) 打开进样系统的相关开关，将样品通过进样针注入进样口。
c) 调整进样量和进样速度，确保样品完全被进样器吸取。
3. 色谱柱操作a) 将色谱柱连接到系统中，并确保连接处密封良好。
b) 根据样品性质选择合适的流动相和梯度条件，设置柱温以提高分离效果。
c) 在柱前和柱后设置适当的减压阀，调节流量和压力，确保色谱柱正常运行。
4. 流动相装置操作a) 根据检测要求准备合适的流动相溶液。
b) 将流动相溶液通过流动相装置输送至色谱柱，确保流速和流量稳定。
5. 检测器操作a) 打开检测器并进行相关参数设置，如波长选择、灵敏度调节等。
b) 将流经色谱柱的样品原液通过检测器进行检测，并记录信号。
6. 数据分析与结果生成a) 使用相应的数据分析软件，导入检测到的信号数据。
b) 根据需求进行峰面积积分、峰高浓度定量等相关数据分析。
c) 生成分析图谱或报告，并保存结果。
四、故障排除在操作过程中，可能会遇到一些故障情况，以下列举一些常见故障及其排除方法：1. 柱堵塞：检查柱前和柱后的减压阀是否打开和调整流量。
2. 波峰异常：检查流动相和检测器参数设置是否正确。
3. 信号丢失：检查进样系统是否正常工作，检查柱连接是否存在泄漏。
WATERS e2695 高效液相色谱仪使用说明书
WATERS e2695 高效液相色谱仪使用说明书（入门用前必读）青岛科技大学化工测试中心2015-12-22安全指南遵守安全指南可以防止对系统或设备造成损害。
注意：不要将设备置于阳光直射的地方或靠近空调通风口。
注意：在不确定的情况下，不要删除工作站中的任何文件。
注意：为了避免损坏检测器的流动池，不要触摸流动池窗口。
小心：为避免被灼伤，在拆下灯泡进行更换或调整前，请至少提前30 分钟关闭灯泡。
小心：为避免电击事故和人身伤害，请务必在执行维护工作前关闭高压泵、检测器并拔下电源下电源线。
小心：为避免化学或电气危险，在操作系统时，请务必遵守实验室的安全规定。
目录第一章 WATERS 600 简介 (1)第二章基本操作要领 (2)2.1 操作规程 (2)2.2 运行分析样品 (2)第三章数据的处理 (15)3.1 创建方法组定量分析 (15)外标法：单点校正 (15)未知样结果计算 (26)外标法：多点校正 (29)内标法校正 (32)3.2 定性结果 (39)3.3 打印报告 (42)第四章文件管理 (46)第一章 WATERS 600 简介该高效液相色谱系统是由Waters600高压泵及控制器、氦气脱气系统、Waters 2996二极管阵列检测器和Millennium324.02版本（中文版）工作站构成。
该系统所有的控制指令和数据处理都可以通过计算计完成。
该系统是分析实验室不可缺少的仪器设备，是有机物定量分析的最佳手段之一，另外的突出优点是可以对色谱峰的纯度进行判断。
建立色谱库后可以实现定性分析。
第二章基本操作要领2.1 操作规程2.1.1 制备标样和样品：配置合适浓度的标样；制备的样品进样前要过滤。
2.1.2使用HPLC级流动相，必要时自行制备；水为实验室2级水。
用前均需过0.45μm 滤膜。
2.1.3 流动相脱气：打开氦气(99.999%)钢瓶，调节减压阀输出压力0.3~0.6MPa。
确认流动相管线和相对应的脱气管线。
高效液相色谱仪使用sop
LC300高效液相色谱仪使用SOP1. 目的与意义规范LC300高效液相色谱仪的使用操作，保证高效液相色谱仪稳定性。
2. 责任所有使用人员全面负责本SOP的实施。
3. 仪器的组成本系统由高压输液泵、紫外检测器(190～800 nm或190-400nm)、Rheodyne 7725i手动进样阀、EasyChrom色谱工作站、管路接头等组成。
4. 操作步骤4.1 准备4.1.1 准备所需的流动相，用合适的0.45μm或者0.22um滤膜过滤，超声脱气10-15min，装试剂的溶剂瓶一定用泡沫洗涮干净，再用纯净水涮干净，装试剂前用对应的试剂润洗3遍。
4.1.2 根据待分离制备的样品需要更换合适的色谱柱（注意方向）。
4.1.3 配制样品和标准溶液，用合适的0.45μm或0.22μm滤膜过滤。
4.1.4 确保串口线将设备与计算机连接好，电源线链接正常。
4.2 开机接通电源，依次开启泵、检测器开关，打开计算机进入操作系统，双击桌面的EasyChrom色谱工作站(中文版)图标进入工作站。
4.3 排气泡将入液管放入装有流动相的储液瓶中，打开排气阀；用针管等在排气阀处吸出空气，之后打开泵，用大流速冲洗片刻；如管路中仍有气泡，则重复以上操作直至气泡排尽。
4.4 创建分析方法可在EasyChrom工作站的配置上直接设置流动相比例、流速、检测波长、时间程序以及检测器开启与关闭等参数，并重命名、保存。
4.5 平衡系统用流动相（梯度系统选用初始梯度平衡柱子）冲洗柱子至基线平稳，一般需要大于15分钟至1小时，使用缓冲盐、离子对试剂的时候可能会更长。
4.6 进样点击基线采集开始平衡柱子20分钟左右，基线完全平衡后在控制面板上点击归零（或在配置页面下可以设置进样后自动归零）；点击“单次运行”，设置好样品信息，点击“运行”按钮，等待进样；用进样针定量吸取样品溶液，在LOAD状态下推针进样，再顺时针转动进样阀手柄至INJECT状态即完成进样操作，谱图采集直接触发。
高效液相色谱仪使用说明
高效液相色谱仪使用说明1.准备工作-确保仪器处于良好的工作状态，包括液相泵、进样器、检测器等。
-检查液相系统的压力，确保其正常运转，防止发生泄漏。
-配制样品溶液，根据实验要求合理选择溶剂，并进行适当的预处理（如过滤、稀释等）。
2.仪器开机-打开HPLC主机电源，并等待其自检完成。
-检查HPLC控制软件是否正常运行，确保能够与仪器进行连接。
-点击仪器上的电源按钮，启动液相泵和检测器。
3.参数设置-在HPLC控制软件上设置分离柱类型、柱温、流速、梯度时间等参数，根据具体分析需求进行调整。
-设置进样器类型、进样量、进样方式等参数。
对于自动进样器，可以根据需求选择自动取样量和进样模式（如全自动、自动稀释等）。
4.样品进样-将样品注射器浸入样品溶液中，吸取适量的溶液。
-将注射器插入进样器，并按照设定的参数进行进样。
-如果使用自动进样器，将样品放置在样品托盘上，设置好进样量和进样模式，然后启动自动进样程序。
5.进行分离-点击HPLC控制软件上的“运行”按钮，启动色谱分离程序。
-观察检测器的信号和色谱图，确保分离效果良好。
-如有需要，可以对实时结果进行记录，以便后续的数据分析和处理。
6.清洗仪器-在实验结束后，关闭色谱柱，避免柱材料干燥堵塞。
-关闭液相泵和检测器，将废液排空。
-按照要求进行液相系统的清洗和保养，包括冲洗柱子、清洗进样器、检测器等。
7.数据处理-将HPLC分析得到的数据导出到计算机中。
-使用相关的数据处理软件进行数据处理和分析，如峰面积计算、定量分析、质谱图的解释等。
-如有需要，可以生成报告或结果图表，以备后续参考。
注意事项：-严格按照操作规程操作仪器，避免操作失误导致意外事故和数据异常。
-定期维护和保养仪器，确保其长期有效运行。
-注意安全使用有毒、易燃、易爆的溶剂和试剂，如有需要应采取相应的安全措施。
-遵守实验室规章制度，切勿滥用仪器，保证仪器的正常使用和他人使用的权益。
总结起来，高效液相色谱仪的使用说明主要包括准备工作、仪器开机、参数设置、样品进样、分离操作、仪器清洗和数据处理。

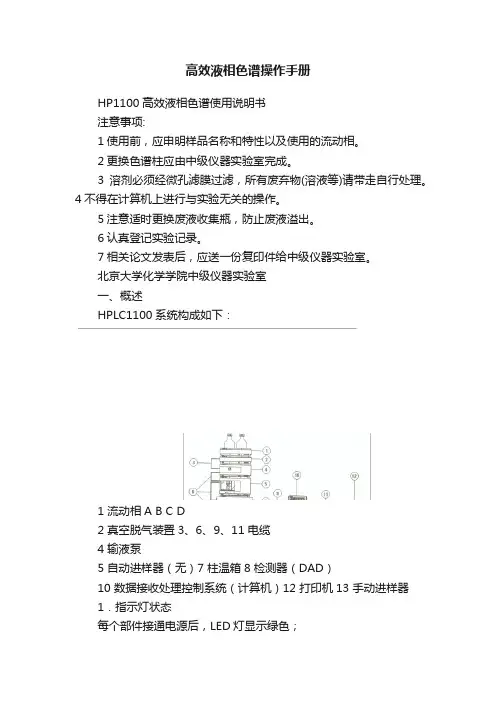

高效液相色谱操作手册
高效液相色谱操作手册HP1100高效液相色谱使用说明书注意事项:1使用前，应申明样品名称和特性以及使用的流动相。
2更换色谱柱应由中级仪器实验室完成。
3溶剂必须经微孔滤膜过滤，所有废弃物(溶液等)请带走自行处理。
4不得在计算机上进行与实验无关的操作。
5注意适时更换废液收集瓶，防止废液溢出。
6认真登记实验记录。
7相关论文发表后，应送一份复印件给中级仪器实验室。
北京大学化学学院中级仪器实验室一、概述HPLC1100系统构成如下：1 流动相A B C D2 真空脱气装置3、6、9、11 电缆4 输液泵5 自动进样器（无）7 柱温箱8 检测器（DAD）10 数据接收处理控制系统（计算机）12 打印机13 手动进样器1．指示灯状态每个部件接通电源后，LED灯显示绿色；黄色Not Ready绿色Run红色Error2．四元泵系统的工作原理图3．柱温箱的特征●可以在低于室温10℃至80℃间恒温●空间大，可以容纳三根30cm长的柱子●安装柱识别可以记录进样次数●两个单独的加热区●可以程序升温4．检测器HP1100高效液相色谱仪配置的单光路二极管阵列检测器的光路如下所示：光源发出的复合光经消除色差透镜系统聚焦后，照射到流通池上，透射光经全息凹面衍射光栅色散后，投射到一个由1024个二极管组成的二极管阵列上而被检测。
此光路系统中光闸是唯一的运动部件，它有三个动作位置：（1）光闸将入射光束全部遮挡，以进行暗电流补偿；（2）将氧化钬滤光片插入光路，对衍射后的波长进行精确校正；（3）打开光闸使入射光通过样品流通池照在光栅上。
HP1100系统所有控制和操作基本在计算机上完成，熟悉软件十分重要。
本系统操作是基于Windows NT的多窗口多任务操作系统，要注意窗口之间可能覆盖。
根据所选色谱柱的性能，本系统可用于分子量小于2000的各种化合物的分离分析。
目前中级仪器实验室仅备有ODS反相柱（可用于弱极性化合物及弱离子型化合物的分析）。
高效液相色谱仪使用操作流程
高效液相色谱仪使用操作流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!高效液相色谱仪（HPLC）是一种广泛应用于化学分析领域的技术，主要用于药物分析、食品安全、环境监测和生物技术等领域。
高效液相色谱仪操作手册(戴安全自动)
液相色谱操作规程-U3000(全自动)一、操作前准备:1.1流动相的配制:1.1.1根据所供试品的性质、相关的文献资料、工作经验等按比例配制流动相。
1.1.2根据流动相的性质确定采用有机膜(0.45um)还是水相膜(0.45um)对流动相进行过滤。
1.1.3将过滤后的流动相进行超声脱气10~15分钟。
1.2对照品供试品处理:1.2.1称取或量取适量的对照品或供试品,用适当的溶剂(最好采用流动相或流动相的主成分)进行充分溶解(也可借助超声波进行超声溶解),使其浓度为0.1~1mg/mL(根据检测结果再适当调节溶液的浓度)。
1.2.2根据对照品或供试品的性质确定采用有机针头滤膜(0.45um)还是水相针头滤膜(0.45um)进行过滤。
1.3色谱柱的选择:根据样品的性质选择适当的色谱柱。
二、开机:2.1打开电源,打开仪器接线板电源开关;2.2打开电脑显示器电源,打开电脑主机电源,启动电脑;2.3依次打开泵、自动进样器、柱温箱、检测器的电源;等待各个部件自检完成2.4双击屏幕右下角“服务管理器”快捷图标,出现对话界面后点击“启动仪器控制器”启动,等显示“本地仪器控制器运行空闲”,关闭界面。
2.5双击在桌面上的Chromeleon 7图标(工作站主程序)。
2.6在左下方点击仪器,则在右边会自动显示该仪器控制面板2.7 旋开泵上的排液阀(两圈以上);设置A通道为100%,点击“冲洗”,然后再出现的对话框中点击“忽略并执行”;(默认冲洗5分钟);然后用同样的方法分别“冲洗”流路中其他通道气泡;排完气泡后关闭排液阀;2.8设置流动相的比例及流速后,点击“马达”。
此时泵自动会以设置的流速进行运行。
2.9在控制面板“自动进样器”控制框中,分别执行“灌注注射器”,“清洗缓冲环”,“清洗针外壁”,执行“到进样位置”;(操作过程中注意注射器有没有气泡。
如有先机器排气,如果不行手动拆除排气泡。
)3.0 在控制面板“柱温箱”控制框中,设置准备分析样品所使用的柱温箱温度。
EC2000高效液相色谱仪操作说明ppt
*
EC2000高效液相色谱仪操作操作说明
2．1．1．仪器组成：本仪器由Waters510泵、Waters484紫外检测 器、LEnOVO显示器、接口及LT2500打印机组成。 2．1．2．Waters510接通电源，待电压稳定后，依次打开泵、检测 器。 2．2．泵参数设定。 2．2．1．设定最高压力。
*ห้องสมุดไป่ตู้
EC2000高效液相色谱仪操作操作说明
2．2．2．设定流量数字,启动泵,对色谱柱进行平衡,待色谱柱稳定后, 可开始分析测试工作。 2．3．Waters484型紫外检测器参数设定。
2．3．1．设定所选用的波长。 2．3．2．色谱柱平衡后,吸收度(Absorbance)显示如不在0,按调零键 (Zero)调零。
2．4．3．出峰完毕后,进行峰积分,设定组份表,输入所有组份的保 留时间,峰宽等。 2．4．4．自动打印色谱图及积分结果。 2．5．关机操作
2．5．1．全部测定完毕后,按规定用纯水冲洗5分钟，然后用甲醇 或乙腈50%冲洗30分钟泵、进样器、柱和检测器。 2．5．2．关各部件电源开关,并拔下各插头,作好使用记录。
全部测定完毕后按规定用纯水冲洗5分钟然后用甲醇或乙腈50冲洗30分钟泵进样器柱和检测器
EC2000高效液相色谱仪操作操作说明
EC2000高效液相色谱仪操作操作说明
EC2000高效液相色谱仪操作操作说明
1．仪器技术指标 流速：0．1－9．9ml／min 检测器：190－600nm 压力：0－6000Kpa
*
*
EC2000高效液相色谱仪操作操作说明
2．4．测定操作.
2．4．1．打开主机稳恒色谱柱，屏幕显示主菜单,编辑( Edit) 数据收集菜单 , 输入样品名(Sample Name)路径名及文件名 (File Name)等。
EC-2000型高效液相色谱仪操作说明.ppt
AUTO ZERO 自动校零
样品池换上样品溶液，放入样品架
START 测定
如需连续读取数次测定值，可连续按 START PRINT ,可将屏幕上内容打印出。
，再按
*作说明
1．3．1．选择主菜单[1]SPECTRUM，按1。
1．3．2．设定MEASURE RANGE，λS，λE，QVRLY／SEQ， SCAN SPEED，REPEAT（T，N），SLIT等参数，按 NEXT 。
1．3．3．按 START ，光谱扫描，扫描完毕按 NEXT 进入数据 程序，可根据要求对光谱进行数据处理，最后用X－Y绘图仪打出图谱 和数据。具体操作如下：
*
MAIN MENU 主菜单
EC－2000型高效液相色谱仪操作说明
进入光谱测定菜单
1
移动光标设定参数
MEASURE选择ABS，或T％，或EMERGY，或R％
*
EC－2000型高效液相色谱仪操作说明
2．2．在软盘驱动器上红灯亮时，不能关闭电源和取出操作软盘，否则 操作软盘内存将被破坏。
2．3．操作软盘插入和取出时，动作要轻，测定时操作软盘的保护开关 应在off位置，测定完毕后应将操作软盘保护开关放在on位置上，放在塑 料盒内保存。
2．4．操作软盘的保存 操作软盘应保持在远离磁场处，不能接触稀释剂氟利昂、酒精等有
EC－2000型高效液相色谱仪操作说明
起动测定
NEXT
2 PLOTOUT
进入数据处理屏幕，有ZOOM，PEAK PRINT CAL（＋－＊／log），T／A，DEAIV， ENT
等功能。 如需检出峰。
2＝PEAK 输入合适的峰阀值（THRESHOLD）
打印出所需图谱及峰、谷波长以及吸收值
