第五章生料均化技术(课件)
1~2
7~15
0~15
~40
①为各环节的生料累计平均值达到允许的目标值时所需的运转时间
5.1.2 生料均化基本原理
生料均化原理主要是采用空气搅拌及重力作 用下产生的“漏斗效应”，使生料粉向下降 落时切割尽量多层料面予以混合。同时，在 不同流化空气的作用下，使沿库内平行料面 发生大小不同的流化膨胀作用，有的区域卸 料，有的区域流化，从而使库内料面产生径 向倾斜，进行径向混合均化。 即有三种均化作用：空气搅拌、重力均化、 径向混合
3、要使得任何一种连续式生料均化库达到预 期的均化效果，必须具备以下两个先决条件： （1）对矿山实行计划开采，不同质量的原料 搭配使用，当原料化学成分波动较大时，应 采用原料预均化堆场。 （2）严格控制生料磨头配料计量的准确度， 并保证出磨生料成分的波动周期小于规定值。
5.2 生料均化的主要设施
5.2.1 生料均化库的发展
◆传统均化方法：多库搭配→湿法搅拌 ◆生料粉空气搅拌均化方法：歇式均化库→
连续式均化库→多料流式均化库 发展趋势：多料流式均化库
5.2.2 生料粉气力搅拌的基本部件
充气装置（设在搅拌库底）的主要部件为多 孔透气板 ，空气通过多孔板进入生料粉中， 这些空气细流使生料粉流态化。 结构
5.1.3 均化过程的基本参数
◆均化过程操作参数 （1）均化空气消耗量 均化所需压缩空气量与库底充气面积成正比。 （2）均化空气压力 均化库正常工作时所需最低空气压力应能克服 系统管路阻力和气体通过流态化料层时的阻力。 （3）均化时间 1～2小时的均化，Tc最大波动值小于±0.5%。
连续式均化库
1、它既是生料均化装置，又是生料窑和窑之间的 缓冲、储存装置。 2、工艺特点：使生料均化作业连续化，即在化学 成分波动较大的出磨生料进库德同时，可从库底或 库侧不断卸出成分均匀的生料供窑使用。 ①加料——搅拌——卸料 同时完成 ②可以只设一个库，也可由几个库串联或并联 ③可用压缩空气，也可用罗茨鼓风机供气
6-材料制备与均化
6.1 原料的开采与破碎 生产1t硅酸盐水泥熟料约消耗1.6t左右的干原料， 其中干石灰质原料约占80％左右，干粘土质原料约 10％~15％。 6.1.1矿山开采
钻 眼
爆破
采 运
机械开采
College of Chemistry & Materials Science
矿石的运输，根据采 石场距工厂的距离及采 石场与工厂间的地形可 以利用不同的运输工具。 皮带输送机 钢索绞车 自动卸料汽车 小型内燃机车 火车装运 架空索道
College of Chemistry & Materials Science
助磨剂 设备与流程 规格、结构及转速
流程
研磨介质 填充系数、级配
《无机非金属材料》-水泥工艺学“材料制备与均化”
College of Chemistry & Materials Science
变异系数：是指标准偏差(S)与各次测量值算术平均 值( x )的比值，通常用符号Cv来表示。
S Cv 100% x
均化效果（H） 均化效果亦称均化倍数或均化系数， 通常它指的是均化前物料的标准偏差与均化后物料 的标准偏差之比值。
《无机非金属材料》-水泥工艺学“材料制备与均化”
College of Chemistry & Materials Science
《无机非金属材料》-水泥工艺学“材料制备与均化”
水泥厂常用破碎设备一览表 mp; Materials Science
破碎机类型
颚式、旋回式、 颚旋式破碎机 细碎颚式破碎机 锤式破碎机 反击式破碎机 立轴锤式破碎机 冲击式破碎机 风选锤式破碎机 高速粉煤机 齿辊式破碎机 刀式粘土破碎机 破碎原理 挤压 挤压 冲击 冲击 冲击 冲击 冲击、磨剥 冲击 挤压、磨剥 挤压、冲击 破碎比i 3～6 8～10 10～15（双转 子30～40） 10～40 10～20 10～30 50～200 50～180 3～15 8～12 允许物料含 水（％） <10 <10 <10 <12 <12 <10 <8 8～13 <20 <18 适宜破碎的物料 石灰石、熟 料 、石 膏 石灰石、熟 料 、石 膏 石灰石、熟 料 、石 膏、煤 石灰石、熟料、煤 石灰石、熟 料 、石 膏、煤 石灰石、熟 料 、石 膏 煤 煤 粘土 粘土
生料预均化

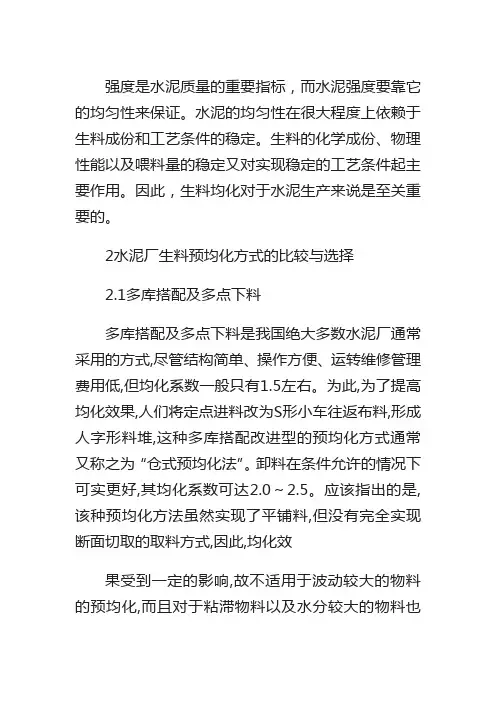

强度是水泥质量的重要指标，而水泥强度要靠它的均匀性来保证。水泥的均匀性在很大程度上依赖于生料成份和工艺条件的稳定。生料的化学成份、物理性能以及喂料量的稳定又对实现稳定的工艺条件起主要作用。因此，生料均化对于水泥生产来说是至关重要的。 2水泥厂生料预均化方式的比较与选择 2.1多库搭配及多点下料 多库搭配及多点下料是我国绝大多数水泥厂通常采用的方式,尽管结构简单、操作方便、运转维修管理费用低,但均化系数一般只有1.5左右。为此,为了提高均化效果,人们将定点进料改为S形小车往返布料,形成人字形料堆,这种多库搭配改进型的预均化方式通常又称之为“仓式预均化法”。卸料在条件允许的情况下可实更好,其均化系数可达2.0～2.5。应该指出的是,该种预均化方法虽然实现了平铺料,但没有完全实现断面切取的取料方式,因此,均化效 果受到一定的影响,故不适用于波动较大的物料的预均化,而且对于粘滞物料以及水分较大的物料也不宜采用。对于原燃料波动不是太大的水泥厂,此种预均化方式还是适用的。 2.2预均化堆场 预均化堆场在预均化过程中,采用堆料机连续地把进料按一定的方式在堆场上多层堆铺,形成上下重叠的人字形料层的具有一定长宽比的料堆;而取料机则按垂直于料堆的纵向,实行对成分各异的料层的同时切取完成“平铺直取”,实现各层物料的混合,从而达到均化目的。预均化堆场的布置方式有矩形和圆形两种。矩形堆场一般都有两个料堆,一个堆料,一个取料,相互交替。每个料堆的储量通常可供工厂使用5～7d。两个料堆是平行还是呈直线布置,应根据工厂地形条件和总体布置的要求决定,水泥厂多采用直线型布置,以降低投资。圆形预均化堆场的原料是由皮带机送到堆场中心,由可以围绕中心作360°回转的悬臂式皮带堆料机旋转堆料,形成截面为重叠的人字形料层的环型料堆。取料则采用桥式刮板取料机,其桥架的一端固定在堆场中心的立柱上,另一端则支撑在料堆外围的圆形轨道上。整个桥架以立柱为圆心,按垂直于料堆回转方向的截面进行端面取料,刮板将物料送到堆场底部中心卸料斗,由地沟皮带机运出。可以看出,预均化堆场在我国大、中型水泥厂原料预均化方面发挥着重要的作用,我国700t/d熟料以上规模水泥生产线不少厂家采用的是预均化堆场进行原料预均化的。但预均化堆场投资大、机械设备复杂,自动化水平要求高,不论从财力,还是技术方面,都不是一般中、小水泥厂所能承受得了的。因此,预均化堆场的发展在一定的程度上受到上述因素的限制。 3结束语 生料预均化是水泥厂一个相当重要的工艺环节,但应综合考虑原料自然条件、工艺要求、设备运行、建筑结构、占地面积、粉尘治理等因素的影响,进行技术经济等方面的综合分析与比较,决定是否采用乃至采用哪种方式的原料预均化方案,从而达到扩大原料资源、提高资源的综合利用率的目的，另一方面,消除了原料长周期的波动,显著降低原料成分波动的振幅,缩小其标准偏差,满足了生料配料控制要求,为入窑生料质量的稳定性提供了有力的保证。
