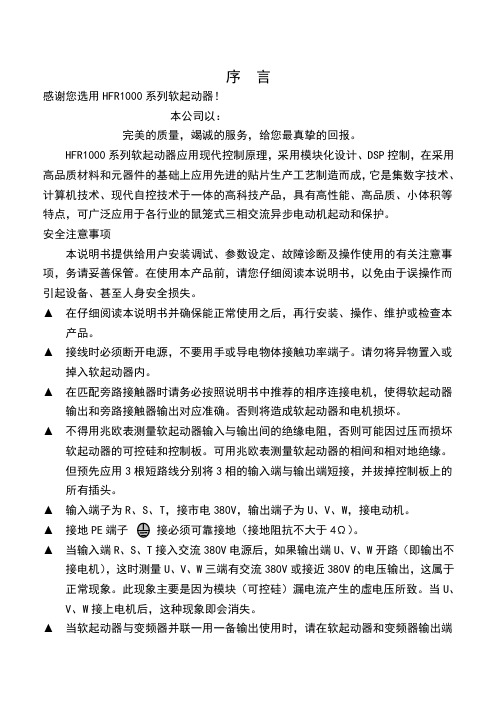

序言感谢您选用HFR1000系列软起动器！本公司以：完美的质量，竭诚的服务，给您最真挚的回报。
HFR1000系列软起动器应用现代控制原理，采用模块化设计、DSP控制，在采用高品质材料和元器件的基础上应用先进的贴片生产工艺制造而成，它是集数字技术、计算机技术、现代自控技术于一体的高科技产品，具有高性能、高品质、小体积等特点，可广泛应用于各行业的鼠笼式三相交流异步电动机起动和保护。
安全注意事项本说明书提供给用户安装调试、参数设定、故障诊断及操作使用的有关注意事项，务请妥善保管。
在使用本产品前，请您仔细阅读本说明书，以免由于误操作而引起设备、甚至人身安全损失。
▲在仔细阅读本说明书并确保能正常使用之后，再行安装、操作、维护或检查本产品。
▲接线时必须断开电源，不要用手或导电物体接触功率端子。
请勿将异物置入或掉入软起动器内。
▲在匹配旁路接触器时请务必按照说明书中推荐的相序连接电机，使得软起动器输出和旁路接触器输出对应准确。
否则将造成软起动器和电机损坏。
▲不得用兆欧表测量软起动器输入与输出间的绝缘电阻，否则可能因过压而损坏软起动器的可控硅和控制板。
可用兆欧表测量软起动器的相间和相对地绝缘。
但预先应用3根短路线分别将3相的输入端与输出端短接，并拔掉控制板上的所有插头。
▲输入端子为R、S、T，接市电380V，输出端子为U、V、W，接电动机。
▲接地PE端子接必须可靠接地（接地阻抗不大于4Ω）。
▲当输入端R、S、T接入交流380V电源后，如果输出端U、V、W开路（即输出不接电机），这时测量U、V、W三端有交流380V或接近380V的电压输出，这属于正常现象。
此现象主要是因为模块（可控硅）漏电流产生的虚电压所致。
当U、V、W接上电机后，这种现象即会消失。
▲当软起动器与变频器并联一用一备输出使用时，请在软起动器和变频器输出端各加一个接触器并互锁，以防止变频器和软起动器的输出相互干扰造成损坏。
▲软起动器输出端不能接改善功率因数的电容，如果要接可以接在输入端。
QJR软起动器说明书
Q J R软起动器说明书(太原惠特)(总25页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--QJR 系列矿用隔爆兼本质安全型交流真空软起动器使用说明书第二版太原惠特科技有限公司二ＯＯ八年四月服务及销售热线：、7021503传真: 邮编：030006通讯地址：中国山西太原市长治路420号4层该起动器是在本公司畅销产品“QJRP400/1140（660）矿用隔爆兼本质安全型调压调频软起动器”、“QJT250/1140（660）矿用刮板输送机调速起动器”的基础上，吸收优点、摈弃缺点，并结合当前最新的软起动技术潜心开发的第二代软起动产品。
功能更齐全、性能更优越、使用更安全、维修更方便，达到了国际领先水平。
本使用说明书根据标准编写。
本使用说明书随本产品的技术进步而修改，用户需要的话可索取本产品使用说明书的最新版本。
本产品执行标准：“MT/T 943-2005 矿用低压交流软起动器”及其关于“QJR系列矿用隔爆兼本质安全型交流真空软起动器技术申明”。
安装、使用该产品前，请详细阅读本使用说明书。
警告：本起动器必须在接线腔隔爆上盖板、隔爆快开门及其它防爆结构正常关闭、无损伤的情况下，方可通电。
否则，将危及人身和矿井安全！警告：严禁带电检修起动器，带电检修可能引起人身伤亡事故、危及矿井安全！检修电机时，必须把本起动器的电源切断，同时将本起动器的隔离换向开关置于断开位。
用电笔测量进出线无电后，方可检修！警告：起动器外壳必须可靠接地，电源进出线的地线必须可靠连接在内接地端子上；警告：检修和使用中，不得改变本安电路和与本安电路有关的元器件的规格、型号、参数。
目录1.概述 (1)2.结构特征与工作原理 (3)3.技术特性 (7)4.尺寸、重量 (9)5.安装、调试 (9)6.使用、操作、显示 (14)7.故障分析与排除 (19)8.安全保护装置 (19)9.保养、维修 (19)10.运输、贮存 (20)11.开箱及检查 (20)12.其它 (21)1 概述主要用途及适用范围QJR系列矿用隔爆兼本质安全型低压交流软起动器(以下简称起动器)，主要用于具有爆炸性危险气体（甲烷）和煤尘的矿井中，对额定电压至1140V、额定频率50Hz、额定电流至400A的三相鼠笼式异步电动机进行控制。
JJR5000-75-380-C说明书
JJR5000-75-380-C说明书雷诺尔软启动器JJR5000系列软起动器具有如下特点:1. 三种起动方式：电压斜坡起动方式可得到最大的输出转矩，恒流软起动方式最大的限制起动电流，重载起动方式可输出最大的起动转矩。
2. 停车方式：电压斜坡软停车，自由停车。
3. 可编程延时起动方式,可编程联锁控制,可编程故障接点输出。
4. 对输入电源无相序要求。
5. 起动时间、停车时间均可编程修改。
6. 具有多种保护功能: 过电流、三相电流不平衡、过热、缺相、电机过载等进行保护。
7. 动态故障记忆功能,便于查找故障起因.可最多记录五个故障8. 可在线查找三相最大的起动电流和最大运行电流。
9. 现场总线的全动态控制监测起动器,Profibus/Modbus/Dvicenet现场总线功能，易于组网.(可选)10. 汉字显示功能：LCD液晶屏显示各种工况参数，编程及故障状态下具有文字提示说明。
雷诺尔软启动器性能指标：1、符合标准：GB14048.6-1998 5.5-600kW 中国国家强制性产品3C认证。
EN60947-4-2:2000 5.5-320kW 欧共体CE认证。
GB8898-1997通过CCEE中国电工认证委员会长城安全认证。
ISO9001-2000国际质量体系认证。
（2000版换版）2、防护等级：IP20（IP40可协议）。
3、抗震能力：海拔3000米以下，振动装置0.5G以上。
4、抗冲击：15kg11ms。
5、环境温度：-30～55℃。
6、环境湿度：95%无冷凝或滴水。
雷诺尔软启动器独特功能：JJR5000 系列软起动器适用于交流50Hz，~380V，5.5 ~600KW 雷诺尔软启动器各种负载的鼠笼型电动机。
雷诺尔软启动器起动方式：a. 限流型：限制起动电流、降低起动压降，任意调整，键盘设定。
b. 电压斜坡型：对电动机提供了平滑的渐进的起动过程，减少起动电流对电网的冲击，降低设备的振动和噪声，延长了机械传动的寿命。
JLNR系列全数字软起动控制器产品手册
交流鼠笼型异步电动机的应用最为广泛的用电设备。
电机软起动器智能化技术的应用，使起动设备越来越具有稳合负载特性，对设备电网冲击小，工作性能稳定可靠。
上海嘉黎诺电气有限公司自行研制开发的JLNR系列全数字式软起动器，具有全面的工作状态LED显示功能，友好的人机对话界面，绿色环保型控制单元（KGL）功能范围覆盖5.5-600KV，广泛适用于冶金，化工，建筑，水泥，矿山，环保等所以领域的电动机传动设备，是传统的Y-△起动，电抗器起动，自耦降压起动理想的更新换代产品。
交流鼠笼型电机软起动技术，在发达国家已应用多年，它成功的解决了交流电动机起动时造成的较大起动电流，对供电电压质量的影响和供电线路耗损增大以及对机械设备冲击等问题。
JLNR系列全数字软起动控制器正是以先进的微处理器为核心，控制大功率闸组建，具有限流起动，电压斜坡起动，软停止功能，参加均可根据负载进行设定，并具有过流，过载，缺相等多种保护，软起动装置输出电压按设定规律上升，使受控电机转矩按优化的加速曲线完成起动过程后，关断晶闸管组建，由路旁交流接触器工作。
典型应用简介水泵--利用泵控制功能，在起动和停止时，减少液流冲击所产生的泵流水锤现象，节省了系统维修费用。
球磨机--利用电压斜坡起动，减少齿轮矩的磨损，减少维修工作量，既省了时间又节约了开支。
风机--利用软起动器取代传统起动器，减少皮带磨损和机械冲击，节省了维修费用。
压缩机--利用限流，实现了平滑起动，减少电动机发热，延长使用寿命。
破碎机--利用堵转保护和快速保护，避免机械故障或阻塞造成电动机过热而烧毁。
输送机械--利用软起动和预置低速运行，实现平滑的，渐进的起动过程，避免产品移位和液体溢出。
性能指标1.符合标准GB14048.6-1998 5.5-660kW中国国家强制性3C产品认证. EN60947-4-2:200 5.5-320kW欧共体CE认证.ISO9001:2000国际质量体系认证.2.防护等级:IP40(可协议)3.抗震能力:海拔3000m以下,振动装置0.5G以下.4.抗冲击:15kg11ms.5.环境温度:-30-55℃.6.环境湿度:95%无冷凝或滴水.型号说明结构特点1.自然风冷对开关柜不需加机械排风,对电器布置无特殊.2.接线方式:a.模块型JLNR1005-JLNR1600为上进线下出线.b.综合型JLNR1005S-JLNR1055S为挂箱式,先进线下出线.c.综合型JLNR1075S-JLNR1600.外型及安装尺寸规格型号JLNR-5额定功率(KW)JLNR-5额定电流(A)外型尺寸(mm)安装尺寸(mm)H1W1D H2W2DJLNR-5005 5.511274145166255132M6 JLNR-50077.515274145166255132M6 JLNR-50111123274145166255132M6 JLNR-50151530274145166255132M6 JLNR-501818.537274145166255132M6 JLNR-50222243274145166255132M6 JLNR-50303060274145166255132M6 JLNR-50373775274145166255132M6 JLNR-50454590274145166255132M6 JLNR-505555110274145166255132M6 JLNR-507575150274145166255132M6 JLNR-509090180530260210380196M8 JLNR-5115115230530260210380196M8 JLNR-5132132264530260210380196M8JLNR-5160160320530260210380196M8 JLNR-5185185370530260210380196M8 JLNR-5200200400530260210380196M8 JLNR-5250250500560290210410196M8 JLNR-5280280560560290210410196M8 JLNR-5320320640560290210410196M8独特功能 JLNR5系列智能软起动器适用于交流50Hz,-380V,5.5-600KV各种负载的鼠笼型电动机.起动方式 a.限流型:限制起动电流,降低起动压降,任意调整,键盘设定. b.电压斜坡型:对电动机提供了平滑的渐进起动过程,减少起动电流对电网的冲击,降低设备的振动和噪声,延长了机械传动的寿命.停车方式a.自由停车b.软停车c.制动停车 (订货协议)控制方式输入无源开关信号系统控制功能a.智能化:所有输出输入控制点为可编程接点,内置各种负载智能化程序,研判拖动系统运行工况.b.内设微机接口(RS485),(地址:0-30),能实现微机控制或遥控功能.c.自带LED显示和操作键盘实现人机对话,设置各种参数和编程等.d.具备解除远方操作功能,以保证设备检修人员安全.e.具备键盘控制和远方控制切换功能.f.延时继电器功能,延时继电器输出接点1常开1常闭.g.故障输出继电器,如果系统出故障此继电器动作,故障停机自复位可编程.h.自控旁路接触器输出继电器,当起动过程完成,此继电器动作.i.能实现一台软起动拖动多台电动机.系统保护功能a.内置电子速断保护:不需外加快熔,如起动前或起动过程,运行过程,软停过程中下口发生短路均做到自保护,并报警动作.b.单相接地保护:如有单相接地先报警后停车.c.过电压保护:如有输入电压超压则报警或停车.d.过负荷保护L如电动机过负荷,先报警后停车.e.断相保护:电动机断相报警并停车.f.防止相位颠倒保护:如上口倒相不予起动并报警.(可选)系统管理功能。
JJR5000软启动器课件
? 主回路电源：三相交流 380V 或660V （-10% ， +15% ），50Hz ±0.5% 60Hz ±0.6%
? 控制回路电源：AC220V ，DC220V ，50Hz ? 适用电机：一般鼠笼式异步电动机 ? 启动频度：建议每小时启停不超过 20 次 ? 冷却方式：自然风冷 ? 安装方式：壁挂式 ? 防护等级：IP20-IP30 ，视功率等级确定 ? 环境条件：海拔超过 2000 米，应相应降低容量使用。
注：●代表联锁继电器闭合。
20
? 代码08 （启动模式）
0 为电流模式，起动限制电流见代码04 1 为电压模式，见代码00 和代码01 2 为重载模式
? 代码09 （控制模式）
0 ：键盘 只能由面板的RUN ，STOP 按键控制起停 1 ：外控 只能由端子的RUN/STOP/COM 两线或三线启动方式 2 ：键盘+ 外控（适用于3 线控制方式） 键盘外控均可操作，但键盘 启动时外控端子STOP-COM 必须接通 3 ：PC 由总线（X3 端子）控制检测运行 4 ：键盘+PC 键盘和总线同时控制 5 ：外控+PC X1 端子RUN ，STOP 和总线端子X3 同时控制
? 瞬停输入EMS 端子8,11
属于外部故障信号输入，可用于热继电器等开关量的保护，只有8 和 11 接通时起动器才能运行，断开2 秒内停机。用户可编程屏蔽掉此功 能。
11
? 控制端子9 （STOP ），10 （RUN ），11 （COM ） 这三个端子用于外接开机、停机按钮。使用时必须编程选定。
10
? 故障输出Break 端子3,4
此内附触点是可以编程的，出厂为常开，也可设定为常闭，触点容量 AC250V 5A
软起动器说明书
QJR-400/1140（660）Z矿用隔爆兼本质安全型软起动器使用说明书(风机水泵、皮带机、刮板机、绞车用)执行标准：GB 3836-2000MT/943-2005Q/SPS 010-2009山西普松自动化设备有限公司电气分公司二ＯＯ九年三月目录一概述 .............................. 错误！未定义书签。
二技术特性及结构特征. (2)三工作原理及工作过程 (3)四安装、调试和使用 (4)五操作、保护和起动模式说明 (5)六维护保养 (15)七运输与储存 (15)八注意事项 (16)九订货须知 (16)警示1、安装、使用前应阅读本使用说明书。
2、使用和检修时不得改动本安电路和与本安电路有关的电气参数和本安结构，不得改变电气元件的规格、型号。
不得用电缆接地芯线作本安控制回路。
3、本安关联产品不得随意与其它未经联检的设备连接。
4、严禁带电开盖。
一概述随着我国煤炭生产机械化、自动化程度的不断提高，皮带机、刮板机大运量，高速度的日益增多。
解决皮带机、刮板机的软起动，对矿井运输、安全生产、延长皮带机、刮板机寿命的关键问题。
QJR-400/1140（660）Z矿用隔爆兼本质安全型软起动器（以下简称软起动器），它同时具有矿用真空磁力起动器和交流电压软启动的功能。
是一种集光、机、电一体化的高科技产品。
更主要的具有模块化结构，特别便于维修。
该产品适用于交流660V、1140V电压的异步电动机重负荷软起动，以及各种情况下的磁力起动。
软起动时具有起动电流小、起动速度平稳可靠、对电网冲击小等优点，且起动曲线可根据现场实际工况调整，从而减少起动时的皮带机、刮板机冲击力，降低了对皮带机、刮板机的损坏，延长了使用寿命。
直接起动时，该软起动器还具有磁力起动器的全部功能，即真空接触器等起动和分断各种情况下的电机负荷，还具有分断20倍的短路电流能力。
隔离开关亦能够分断电机的负荷，控制器还具有短路、过载、缺相、漏电闭锁，联机控制等功能。
雷诺尔软启动原理图 SYR1000X-2
雷诺尔软启动原理图 FSR1000X-2
QJGR矿用隔爆兼本质安全型高压真空软起动器说明书
执行标准：GB3836-2010GB/T14808-2001Q/TPCA020-2014QJGR—□/10（6）矿用隔爆兼本质安全型高压真空软起动器使用说明书Exd[ib]I Mb湖南创安防爆电器有限公司目录1、用途 (2)2、使用环境条件 (2)3、产品型号和分类 (2)4、技术参数 (2)5、产品结构 (13)6、电气原理 (15)7、运输及储存 (15)8、检查和试验 (15)9、使用与注意事项 (16)10、故障分析与排除 (17)11、售后服务 (17)12、电气原理图 (19)1.用途本矿用隔爆兼本质安全型高压真空软起动器(以下简称软起动器)主要适用于在具有甲烷、煤尘爆炸性危险的煤矿井下，对额定电压10KV（6KV）、频率50HZ、额定电流400A 以下的三相交流中性点不直接接地的供电系统中频繁起动的高压电动机进行重负荷软起动控制和保护。
本软起动器具有过流、短路、漏电、绝缘监视、欠压、过电压保护功能，机芯采用国外原装进口器件，能够精确控制起动电流，减小或避免对电网和机械的冲击；采用电压斜坡起动，可以实现软起动和软停止；并设计有近控、远控、快开门，功能齐全，动作可靠。
隔爆性能符合GB3836.2-2010《爆炸性气体环境第2部分：由隔爆外壳型“d”保护的设备》的要求。
技术性能符合GB/T14808-2001《交流高压接触器和基于接触器的电动机起动器》、企标Q/TPCA020-2014的要求。
2、使用环境条件2.1周围环境温度不高于40℃，不低于-20℃。
2.2周围空气相对湿度不大于95%(+25℃)时。
2.3周围介质不得含有破坏金属和绝缘的活动性化学物质。
2.4无滴水或水浸入的地方。
2.5与垂直面的安装倾斜度不超过15°.2.6在无显著摇动和冲击的地方;2.7海拔高度不超过2000m。
2.8在具有甲烷、煤尘爆炸性危险的煤矿井下。
3、产品型号和分类3.1产品型号Q J G R-□/10（6）额定工作电压(kV)额定工作电流(A)软起动高压隔爆兼本质安全型分组代号（起动器）3.2防爆形式：矿用隔爆兼本质安全型，防爆标志：Exd[ib]I Mb.4、技术参数4.1基本参数1、额定电压10kV（6kV）2、最高工作电压12kV、7.2kV3、额定频率50Hz4、软起动器额定电流10（6）KV额定电流为：50A、75A、100A、150A、200A、315A、400A5、配用接触器额定电流630A6、额定开断能力（25次）最大开断能力：5040，最小开断能力：126A7、额定关合电流（100次）6300A8、额定短时耐受电流/持续时间 6.3kA持续时间2s；9、额定短时峰值耐受电流/时间15.75kA＞0.3S10、极限开断电流（3次）6300A11、机械寿命100万次12、隔离插销机械寿命2000次13、操作电压AC100V14、接触器的回路电阻≤300μΩ15、过载电流耐受9450A1S16、额定绝缘水平见表1表1k V额定电压lmin工频耐压(有效值)标准雷电冲击全波(峰值)对地、相间断路器断口间隔离开关（插销）断口间二次回路对地对地、相间断路器断口间起动器装配完整时隔离开关断口间6232624046 1030342607017、远控本安回路参数：本安电路最高开路电压5.7VDC，最大短路电流55mADC。
软启动器选型样本2010
%
转矩极限值
%
斜坡时间
s
内置旁路接触器 设备自保护 电机过载保护 电机热敏电阻保护 集成远程复位 可调电流限流功能 内三角接线方式 突跳脉冲 双向慢速爬行 泵的软停止 直流制动 联动制动 电机加热 通讯 外部显示和操作员控制模板 测量值显示屏 错误日志 事件列表 从指针功能 跟踪功能 可编程控制输入和输出 参数组的数量 参数设置软件(Soft Starter ES) 功率半导体（晶闸管） 弹簧型端子 螺钉型端子 UL/CSA
用于三相电机的 SIRIUS 3RW30/31
该软起动器，额定功率高达 55kW（400V时），用于三相标准应 用。结构小巧，功率损失小，调试简便。3RW31 系列允许定义两 个单独的加速斜坡（Dahlander 电机）。
用于单相电机的 SIRIUS 3RW30
单相供电网络中用于标准应用的附加型号。其电压限制功能，可 降低电机的冲击电流，有效降低起动时的转矩。从而保护负载和 供电网络。
多件装 3RW30 1.. S00 3RW30 2.. S0 3RW30 3.. S2 3RW30 4.. S3
√1) √ 40 ... 100
0 ... 20
√ √ 40 ... 100
0 ... 20
√ √ 40 ... 100
0 ... 20
－ － － － √2) － － － － － － － － － － － － － － － － － － － － 1组（3RW31 两组） － 2 个控制相位 √（仅对 3RW30 03） √ √6) √ －
• 除软起动和软停止外，固态 SIRIUS 3RW44 软起动器还提供有多种 功能，以符合高要求应用
• 额定范围 - 标准接线方式，高达 710kW（400V时） - 内三角接线方式，高达 1200kW（400V时）
