基于MSP430G2553的频率计设计

合集下载

MSP430频率计程序

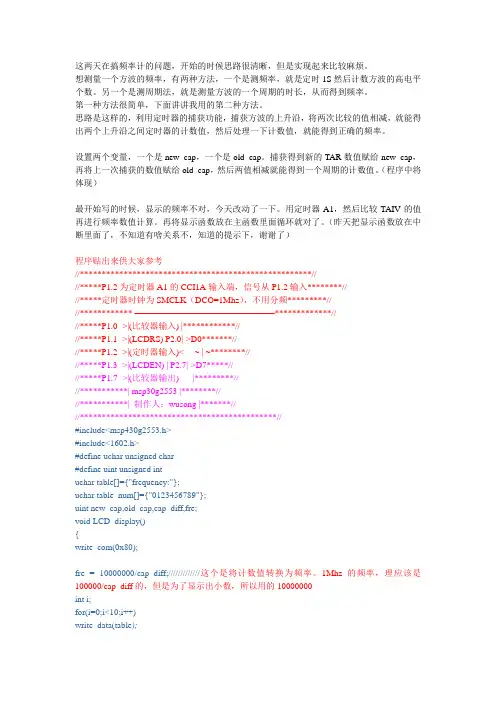

MSP430频率计程序

这两天在搞频率计的问题,开始的时候思路很清晰,但是实现起来比较麻烦。

想测量一个方波的频率,有两种方法,一个是测频率,就是定时1S然后计数方波的高电平个数。

另一个是测周期法,就是测量方波的一个周期的时长,从而得到频率。

第一种方法很简单,下面讲讲我用的第二种方法。

思路是这样的,利用定时器的捕获功能,捕获方波的上升沿,将两次比较的值相减,就能得出两个上升沿之间定时器的计数值,然后处理一下计数值,就能得到正确的频率。

设置两个变量,一个是new_cap,一个是old_cap。

捕获得到新的TAR数值赋给new_cap,再将上一次捕获的数值赋给old_cap,然后两值相减就能得到一个周期的计数值。

(程序中将体现)最开始写的时候,显示的频率不对,今天改动了一下。

用定时器A1,然后比较TAIV的值再进行频率数值计算。

再将显示函数放在主函数里面循环就对了。

(昨天把显示函数放在中断里面了,不知道有啥关系不,知道的提示下,谢谢了)程序贴出来供大家参考//*****************************************************////*****P1.2为定时器A1的CCI1A输入端,信号从P1.2输入********////*****定时器时钟为SMCLK(DCO=1Mhz),不用分频*********////************ ————————————————*************////*****P1.0 ->|(比较器输入) |************////*****P1.1 ->|(LCDRS) P2.0|->D0*******////*****P1.2 ->|(定时器输入)<--- ~ | ~********////*****P1.3 ->|(LCDEN) | P2.7|->D7*****////*****P1.7 ->|(比较器输出)---- |*********////***********| msp30g2553 |********////***********| 制作人:wusong |*******////*********************************************//#include<msp430g2553.h>#include<1602.h>#define uchar unsigned char#define uint unsigned intuchar table[]={"frequency:"};uchar table_num[]={"0123456789"};uint new_cap,old_cap,cap_diff,fre;void LCD_display(){write_com(0x80);fre = 10000000/cap_diff;/////////////这个是将计数值转换为频率。

msp430g2553测频率以及测峰值

msp430g2553测频率以及测峰值

msp430g2553测频率以及测峰值电子设计综合实验项目报告项目名称:MCU交流电压参数测量小组成员:林伊、武正浩学号:20111112、20111201项目要求题目:交流电压参数的测量 要求:用给定的MCU:msp430g2553,制作交流电压参数测试设备图表 1基本要求:一、 用给定运放LM324制作一放大器 a) 增益大于:20dBb) 带宽大于:100KHz二、 用指定MCU 和已制作的放大器制作频率计a) 测量范围:10Hz~100KHzb) 显示:3位以上信号放大 A/D比较器 指定MCUMSP430发挥部分:一、用A/D测量已给电压的幅度,信号由已制作的放大器输入a)测量范围:输入信号越小越好实现思路放大:首先分析题目要求,要实现放大20dB,频率1~100KHz的信号,通过公式20lg(Ad)得出Ad=10,即放大10倍必须使用运放lm324实现,则需要知道该芯片的器件参数,即增益带宽积。

通过数据手册得知其增益带宽积为6.4MHz,除去放大倍数得知能够实现该信号的放大,通过设计放大电路并焊接即可,放大电路为反向比例放大电路,见Figure 1Figure 1频率:实现频率的测量,这一块需使用到MCU,测量频率的方法有很多种,通过捕捉上升沿下降沿产生中断,也可以不产生中断,还可通过时钟计数。

其中通过捕捉上升沿下降沿的思路又分两种,1、检测上升沿后再检测下一个上升沿(检测下降沿后再检测下一个下降沿)2、检测上升沿后再检测下降沿(检测下降沿后再检测上升沿)。

这些思路对应不同的采集方法又可以细分,其中方案1对于测量高频信号有着较好的效果,方案2对于测低频的信号较好,前提是占空比为50%,若不为则变为测脉宽。

这次的题目我采用的是用时钟计数的方式,msp430g2553中含有2个时钟,timer0和timer1,每个时钟都有如下功能,选择时钟来源:1、外部时钟(即外部输入的方波信号)2、ACLK 3、smclk等。

基于MSP430G2 553的电子秤设计汇总

基于MSP430G2 553的电子秤设计汇总

MSP430G2系列Launchpad开发板应用实例作品基于MSP430G2553实现的电子秤设计李弘祖西安邮电大学2015年12月第一章作品概述第一节系统概述本设计以MSP430G2553作为核心,由压力传感器和数码管显示器共同实现对物体质量的测量显示功能,最小分辨率1克,系统框图和各部分简介如图1.1所示。

图1.1 系统组成框图1)压力传感器:在直流激励下,受到压力形变,产生电压信号。

压力信号以差分电压的形式通过绿色(数据)和白色(数据地)连根引线与PCB上的端子相连。

2)信号调理电路:传感器信号由于幅度较小,噪音较大,不能直接由AD采集,经过放大(AD623)滤波电路,得到合适频带幅度的信号送往中央控制器(MSP430G2231) 。

由接线端子上引入的数据+和数据地差分信号分别接仪表运放的正端输入和负端输入,在反馈电阻的作用下,实现高共模抑制的差分放大。

后接RC滤波电路,将低频可用信号取出,输出至MSP430的ADC10模块入口。

3)中央控制器:由G2的AD模块通道0采集前级电压信号,转换为数字量后,保存在CPU内存中,然后通过统计算法和传感器线性参数修正,得到被测压力数值参数,再将这些数据发往LED显示电路。

4)显示电路:由数码管驱动芯片(74LS48)根据CPU发来的显示数据点亮LED,显示出数值。

第二节器件概述1)MSP430G2553MSP430是美国德州仪器公司自1996推出以来一直主打的一个低功耗系列,包含1至5五个系列,每个系列都各自有各自的特点,适用于各种不同场合的不同应用。

其中最近2系列添新面孔——G2超值系列。

本设计采用的MSP430G2553就是MSP430超低功耗系列中G2超值子系列的一款16位处理器。

通过引入MSP430G2xx3 系列,MSP430 超值系列继续扩展了产品系列。

由于具有低成本和超低功耗,G2xx3 系列适用于电容触摸应用,并可集成诸如UART、SPI 和I2C 等通信外设。

基于MSP430G2553的数字频率计设计

基于MSP430G2553的数字频率计设计

基于MSP430G2553的数字频率计设计这是经过改进后的程序源码,较上次的设计相比,测频范围提高到3MHz,是因为将上次采用的IO口中断计数,改为两人TIMERB计数,通过TIMERA定时,TIMERB捕获计数,最终实现测频。

相关经验总结1、测频有两种方法:侧频法和测周法;本次设计是采用的timerA定时1S,P1.0口作为被测信号输入口,上升沿捕捉,每来一个上升沿进入IO中断,在中断服务函数里变量i 计数一次,当定时1S到时,读取变量i的值,则为被测频率;然后将数据传送到LCD和PC机显示;G2553有两个定时模块timerA和timerB,要特别注意它的寄存器的区别格式,默认的是TIMER A的。

中断向量也有两个,有优先级之分,timer0_A0 (应用于CCR0 优先级最高)timer0_A1(用于CCR1,CCR2和其他寄存器)。

2、串口通信有UART的异步通信与SPI的同步通信,也有两个通信模块,接收中断和发送中断,对应口位P1.1和P1.2。

3、MAX232在焊接时,外围的电容可以在0.1UF到10UF,没有影响,9阵的串口接线时也需要特别注意(见单片机书上179页)4、在最后的串口通信中会出现串口调试窗口中不仅显示需要的频率还会有其他的数据,这就需要传进BUFF(8位)中的数据长度不能有其他的,因此比如传一个字符串型的DA TA 进入BUFF,用到stringlen(),包含头文件sring.h。

5、重点是波特率的配置,特别是当分频系数为小数时:/***msp430g2553_LCD1602_Frequency_Detect*****grade:2010*date:2012.7.16*函数功能:测频率*管脚:P1.0作为外部频率的入口*LCD显示:P1.3 P1.5 --> RS EN P2.0--> RW P2.4->2.7 数据端口*/#include <msp430g2553.h>#include "lcd1602_4.h"unsigned long data;int i,j,h,m=0,n=0;char a[15]=" ";char *pa=a;double Freq=0; //频率测量结果存放变量double TA_OverflowCnt=0;//TA溢出次数存放变量void main(void){WDTCTL = WDTPW + WDTHOLD; // Stop WDT//端口设置P1SEL |=BIT0; //允许其第二功能,作为TACLK输入,即待测输入<<----设为1外围模块接口P2SEL=0x00; //设置P2为通用I/OP1DIR &=~BIT0; //P1.0(TACLK)作为输入引脚P2DIR |= 0xf1; // Set P2 to output direction 1111 0001P1DIR |= 0x28; //0111 1000 p1.3 1.5 作为LCD使能复位控制端0010 1000//initial_lcd(); //LCD初始化initLCD();TA1CCR0=65535; //A1定时1sTA1CTL = TASSEL_2 + ID_3 + TACLR + MC_1 + TAIE; // TA1信号作为基准时钟选择SMCLK作为时钟选ACLK会不会稳定点?TA0CTL = TASSEL_0 + TACLR + TAIE + MC_2; //外部信号作为A0时钟,捕获模式TACCTL0 = CCIE; //打开A0中断捕获(该句和下一句为中断必要语句)TA1CCTL0 = CCIE; //打开A1中断捕获_EINT(); //打开全局中断for (;;){_enable_interrupts();data=(int)data;a[0]=data/100000+0x30;a[1]=data/10000%10+0x30;a[2]=data/1000%10+0x30;a[3]=data/100%10+0x30;a[4]=data/10%10+0x30;a[5]=data%10+0x30;a[6]='H';a[7]='z';a[8]='\0';for(h=5000;h>0;h--){//LCD_Disp(0,0,"f=");onLcd(0,0,"f=");//delay(100);//LCD_Disp(1,0,pa);onLcd(1,0,pa);}_disable_interrupts();}}// TA interrupt service routine计数器A0溢出中断#pragma vector=TIMER0_A0_VECTOR__interrupt void Timer_R0(void){_disable_interrupts();TA_OverflowCnt++; //TA每次溢出,溢出次数变量+1TA0CTL = TASSEL_0 + TACLR + TAIE + MC_2;//连续计数模式,选择外部时钟_enable_interrupts();}//定时器A1中断#pragma vector=TIMER1_A0_VECTOR__interrupt void Timer_R1(void){_disable_interrupts();data = (TA_OverflowCnt*65535 + TAR)*2.30012328;//读取上次TA计数值及溢出次数,计算频率TA_OverflowCnt=0; //将溢出次数置零TA1CTL = TASSEL_2 + ID_3 + TACLR + MC_1 + TAIE; //选择子系统时钟SMCLK 四分频增计数模式TA0CTL = TASSEL_0 + TACLR + TAIE + MC_2; //选用外部时钟连续计数模式_enable_interrupts();}。

基本时钟模块_MSP430G2553

基本时钟模块_MSP430G2553

基本时钟模块_MSP430G2553G2xxx系列DCO校准数据(校正寄存器)1MHz:CALBC1_1MHZCALDCO_1MHZ8MHz:CALBC1_8MHZCALDCO_8MHZ12MHz:CALBC1_12MHZCALDCO_12MHZ16MHz:CALBC1_16MHZCALDCO_16MHZ例:设置DCO频率为1MHzif(CALBC1_1MHZ==0xFF || CALDCO_1MHZ==0xFF)while(1);//校准数据是否被擦除,若是则CPU挂起。

BCSCTL1 = CALBC1_1MHZ;DCOCTL = CALDCO_1MHZ;基本时钟模块寄存器寄存器缩写形式类型初始状态DCO控制寄存器DCOCTL 读/写0x60(PUC)基本时钟系统控制器1 BCSCTL1 读/写0x87(POR)基本时钟系统控制器2 BCSCTL2 读/写由PUC复位基本时钟系统控制器3 BCSCTL3 读/写0x05(PUC)中断使能寄存器(特殊功能寄存器)IE1 读/写由PUC复位中断标致寄存器(特殊功能寄存器)IFG1 读/写由PUC复位说明:DCO的频率可以通过软件设定DCOx、MODx、RSELx相应位来调整,DCO频率是通过将f DCO和f DCO+1混频得到。

1、DCOCTL:DCO控制寄存器7 6 5 4 3 2 1 0DCOx MODxrw-0 rw-1 rw-1 rw-0 rw-0 rw-0 rw-0 rw-0 DCOx:DCO频率范围选择位,这些位可以用来在由RESLx设置决定的8个离散的频率范围中选择哪一个。

MODx:调制系数选择位,这些位用来决定在32个DCO时钟周期中f DCO+1占多少个,f DCO 占多少个。

注意:当MODx=0时调制器关闭,DCOx=7时,由于此时没有下一个更高的频率范围f DCO+1可用,因此MODx无效不可用。

2、BCSCTL1:基本时钟系统控制寄存器17 6 5 4 3 2 1 0 XT2OFF XTS(1)(2)DIVAx RSELxrw-(1) rw-(0) rw-(0) rw-(0) rw-0 rw-1 rw-1 rw-1 XT2OFF:第二晶振XT2(可选高频晶振)关闭控制位。

基于MSP430G2553便携式脉搏测试仪的设计

基于MSP430G2553便携式脉搏测试仪的设计

导通程度。显然,传感器已经完成了把心脏跳动的信号转换 成电信号。接下来涉及到第二个模块了,那就是把从传感器 送出来的微弱的代表了心脏跳动的电信号做放大处理,当手 指放入的时候,不 管 手 指 的 半 透 明 组 织 的 透 明 程 度 如 何,光 敏三极管 3DU4 都不能完全导通,也就是说动传感器送出来 的电信号,始终都 存 在 一 个 电 压,我 们 实 际 测 量 到 这 个 电 压 是 2. 13V。当半透明组织的透明程度减小,这个电压还会加 大。所以这个 2. 13V 实际上是一个底电压,在后级的放大电 路中,是不需要放 大 的,也 不 可 以 放 大,因 为 一 旦 放 大,这 个 电压信号就超过我们单片机 MSP430G2553 的采集范围了。 所以合理的 解 决 方 式 应 该 是,在 后 级 做 一 个 减 法 运 算 放 大 器,尽管市面上有很多高精密运算放大器,比如 OP07,价格也 不贵。但是他 们 是 双 电 源 供 电 的,还 得 为 这 些 运 放 配 负 电 压,所以在做放大这部分电路的时候我们选择单电源供电的 LM324,并且把它配置成减法运放,而且参考电压为 2. 13V, 我们实际的放大倍数是 4. 3 倍,放大之后的信号,我们的单 片机已 经 能 识 别 到 了。最 后 就 是 显 示 部 分,因 为 单 片 机 MSP430G2553 是用串行的方式和 QC12864 通信的,所以硬件 接口比较简单。
三、结语 MBR 装置经过连续运行 4 个月,证明赛诺公司的 MBR 系统处理对该公司的电子废水是可行的。MBR 系统的运行 达到了设计要求,其产水产水 COD、产水 SDI、营养物去除率 等指标完全满足 RO 装置的进水要求。COD 去除率平均为 80. 9% ,经膜过滤后还可降低 30% 左右。通过 2 个半月 RO 的运行,产水电导率 < 200um / s,可作为工厂再生水使用。由 于电子废水化学成分复杂,国内目前尚无电子废水采用 RO 深度回用的先例,通 过 本 中 试 研 究,说 明 电 子 废 水 膜 法 处 理 回用具有可行性。

103636_基于MSP430G2553的频率计设计

数字式频率计一、设计概述在电子技术中,频率是最基本的参数之一,数字频率计具有精度高、使用方便、测量迅速、以及便于实现测量过程自动化等优点,是近代电子技术领域的重要工具之一,在许多领域得到广泛应用。

本系统以超低功耗MSP430G2553单片机为核心处理芯片来测量信号的频率,通过定时器A 采用计数法完成信号频率测量,并将被测频率值通过LCD12864液晶串行显示。

频率可测量范围在1Hz 到999MHz 之间。

如需要,范围可继续扩宽,频率计的误差在1%以内。

二、原理图基于MSP430G2553的频率计设计原理图如图1所示,通过串口方式液晶显示,只需配置单片机三个口线便可以实现对频率的测量。

其中待测频率信号从P1.0口输入,然后可以直接在液晶屏上显示。

三、引脚说明(一)MSP430G2553引脚功能说明由原理图可以看出,430单片机的最小系统用到1脚电源、16脚复位端、20脚接地端、配置P1.0口为待测信号输入端,P1.4为串行数据输出口,P1.5为串行时钟输出口,如表1所示。

图1 基于MSP430G2553频率计设计原理图表1 MSP430G2553引脚功能说明引脚序号引脚名称功能说明备注1 VCC 电源正2 P1.0 频率信号输入端6 P1.4 串行数据输出端7 P1.6 串行时钟输出端16 RST 复位脚20 GND 电源地(二)LCD12864引脚功能说明LCD12864液晶显示屏用到1、2脚,电源接口线,19、20脚背光电源接口线,15脚并行/串行接口选择,5脚串行数据口,6脚串行的同步时钟。

LCD12864引脚功能如表2所示。

表2 LCD12864接口说明引脚序号引脚名称功能说明备注1 VSS 模块的电源地2 VDD 模块的电源正端4 RS(CS) 并行指令/数据选择信号;串行片选信号5 R/W(SID) 并行读写选择信号;串行的数据口6 E(CLK) 并行使能信号;串行的同步时钟15 PSB PSB并/串行接口选择:H-并行,L-串行19 LED_A 背光源正极20 LED_K 背光源负极(0V)四、软件设计流程图系统软件设计包括初始化模块、中断模块和信号频率显示模块。
