挤出机主要部件知识及拆装精编版
挤出机的基本知识

挤出机的基本知识塑料挤出机的主机是挤塑机,它由挤压系统、传动系统和加热冷却系统组成1.挤压系统挤压系统包括螺杆、机筒、料斗、机头、和模具,塑料通过挤压系统而塑化成均匀的熔体,并在这一过程中所建立压力下,被螺杆连续的挤出机头。
(1)螺杆:是挤塑机的最主要部件,它直接关系到挤塑机的应用范围和生产率,由高强度耐腐蚀的合金钢制成。
(2)机筒:是一金属圆筒,一般用耐热、耐压强度较高、坚固耐磨、耐腐蚀的合金钢或内衬合金钢的复合钢管制成。
机筒与螺杆配合,实现对塑料的粉碎、软化、熔融、塑化、排气和压实,并向成型系统连续均匀输送胶料。
一般机筒的长度为其直径的15~30倍,以使塑料得到充分加热和充分塑化为原则。
(3)料斗:料斗底部装有截断装置,以便调整和切断料流,料斗的侧面装有视孔和标定计量装置。
(4)机头和模具:机头由合金钢内套和碳素钢外套构成,机头内装有成型模具。
机头的作用是将旋转运动的塑料熔体转变为平行直线运动,均匀平稳的导入模套中,并赋予塑料以必要的成型压力。
塑料在机筒内塑化压实,经多孔滤板沿一定的流道通过机头脖颈流入机头成型模具,模芯模套适当配合,形成截面不断减小的环形空隙,使塑料熔体在芯线的周围形成连续密实的管状包覆层。
为保证机头内塑料流道合理,消除积存塑料的死角,往往安置有分流套筒,为消除塑料挤出时压力波动,也有设置均压环的。
机头上还装有模具校正和调整的装置,便于调整和校正模芯和模套的同心度。
挤塑机按照机头料流方向和螺杆中心线的夹角,将机头分成斜角机头(夹角120o)和直角机头。
机头的外壳是用螺栓固定在机身上,机头内的模具有模芯坐,并用螺帽固定在机头进线端口,模芯座的前面装有模芯,模芯及模芯座的中心有孔,用于通过芯线;在机头前部装有均压环,用于均衡压力;挤包成型部分由模套座和模套组成,模套的位置可由螺栓通过支撑来调节,以调整模套对模芯的相对位置,便于调节挤包层厚度的均匀性。
机头外部装有加热装置和测温装置。
塑料挤出机培训资料

塑料挤出机培训资料挤出成型是塑料成型加工的重要方法之一,具有生产过程连续、应用范围广、生产效率高、投资少及收效快等特点,因此发展很快,应用普遍。
一、塑料挤出成型机械的主要构成与分类(一)、塑料挤出机组的构成1、主机挤出机主机主要由以下几部份组成:1.1挤压系统:主要由螺杆和料筒组成。
它是挤出机的关键部分。
1.2传动系统:其作用是向螺杆提供所需的扭矩和转速。
它主要是由电动机、变速器等组成。
1.3加热冷却系统:其作用是对通过对料筒(螺杆)进行加热或冷却,保证挤压成型过程在工艺要求的温度范围内进行。
它主要由沿料筒外表面所设置的加热器、冷却风机(或其它冷却介质)和螺杆的内冷却设施等组成。
2、辅机挤出机的辅机组成是根据制品的种类而确定的。
其一般是由成型机头(口模)、定型装置、牵引装置、切割装置、制品的卷曲或堆放装置等部分组成。
以后要详加介绍。
(二)塑料挤出机的分类国标GB/T12783—91已对塑料挤出机械的类别、组成、品种及辅助代号作出规定,其中用S表示塑料类别,用J表示挤出机械,品种代号、辅助代号等。
一般而言,人们最常用螺杆的直径来表示挤出机的规格,即常用的螺杆直径从20mm—200mm.二、单螺杆挤出机的使用与维修(一)、单螺杆挤出机的工作原理塑料在不同的温度范围内会呈现不同物理状态,即玻璃态、高弹态、粘流态。
挤出机正是根据塑料这种特性来设计的。
通常螺杆的螺纹分为三段来加工,即加料段(又叫固体输送段)、熔融段(又叫压缩段)和均化段(又叫计量段)。
当塑料自加料装置加到料斗进入料筒中(此时塑料已加到工艺要求的温度),即在旋转的螺杆推动作用下(塑料受料筒的内壁和螺杆表面的磨擦作用),塑料被向前输送和压实。
在加料段的未端,塑料由于受到料筒的外加热及螺杆转动磨擦所生产的磨擦热,而逐渐熔融进而达到粘流态的温度。
当塑料进入熔融段后,隨着螺槽的容积逐渐变小及模具的阻力作用,塑料进一步被压实而形成了高压。
在这个过程中,塑料由于受到料筒的外部传来的热量及螺杆转动时产生的剪切热,而使塑料的固态逐渐减少,粘流态不断增加,到了熔融段的未端,塑料基本上已全部熔融。
公共基础知识挤出设备基础知识概述

《挤出设备基础知识概述》一、引言挤出设备在现代工业生产中占据着重要的地位,广泛应用于塑料、橡胶、食品、制药等众多领域。
它通过将原材料加热、熔融,并在一定的压力下挤出成型,实现了高效、连续的生产过程。
本文将对挤出设备的基础知识进行全面的阐述,包括基本概念、核心理论、发展历程、重要实践以及未来趋势,为读者提供一个系统而深入的了解。
二、挤出设备的基本概念(一)定义挤出设备是一种将物料加热、熔融,并通过螺杆的旋转和推进作用,在一定的压力下将物料挤出成型的机械设备。
它主要由挤出机、机头、定型装置、牵引装置和切割装置等组成。
(二)工作原理挤出设备的工作原理基于物料的物理性质和螺杆的机械作用。
首先,将原材料加入挤出机的料斗中,通过螺杆的旋转将物料向前推进。
在推进过程中,物料受到螺杆的剪切、挤压和加热作用,逐渐熔融并形成均匀的熔体。
然后,熔体通过机头挤出,进入定型装置进行冷却和固化,形成所需的形状。
最后,通过牵引装置将成型的产品拉出,并由切割装置进行切割,得到最终的产品。
(三)分类1. 按挤出材料分类可分为塑料挤出设备、橡胶挤出设备、食品挤出设备等。
不同材料的挤出设备在结构和工艺上有所差异,以满足不同材料的加工要求。
2. 按螺杆结构分类可分为单螺杆挤出机、双螺杆挤出机和多螺杆挤出机。
单螺杆挤出机结构简单,成本低,适用于一些常规的挤出加工;双螺杆挤出机具有更好的混合和塑化效果,适用于对产品质量要求较高的场合;多螺杆挤出机则在一些特殊的加工领域有应用。
3. 按挤出方式分类可分为连续挤出设备和间歇挤出设备。
连续挤出设备能够实现连续生产,生产效率高;间歇挤出设备则适用于一些小批量、多品种的生产。
三、挤出设备的核心理论(一)流变学理论挤出过程中,物料的流动和变形行为符合流变学规律。
流变学主要研究材料的应力、应变和时间之间的关系。
在挤出设备中,物料的流变性能对挤出过程的稳定性、产品质量和生产效率有着重要的影响。
通过对物料流变性能的研究,可以优化挤出工艺参数,提高挤出设备的性能。
挤出机模头怎么拆卸

挤出机模头怎么拆卸在塑料加工行业中,挤出机是一种常用的设备,用于将塑料原料加热、挤出,成型各种塑料制品。
挤出机模头作为挤出机的重要部件,需要定期清洁和维护,以确保生产效率和产品质量。
那么,挤出机模头怎么拆卸呢?首先,在进行拆卸之前,需要确保挤出机已经停止工作,并且完全冷却。
这是非常重要的安全步骤,以避免烫伤和其他意外事件发生。
拆卸挤出机模头的第一步是查看和了解挤出机的结构和零部件。
通常,模头由多个组件组成,如流道板、锥形部件、模具芯、模具套等。
在拆卸之前,需要按照挤出机的操作手册或者相关说明,了解每个组件的位置和作用。
其次,根据不同的挤出机类型和模头结构,拆卸的步骤可能会有所不同。
一般来说,先拆卸固定模头的螺栓或螺母,然后逐步分离各个组件。
在这个过程中,要格外小心,防止损坏模头零部件,影响后续的使用。
要特别注意的是,在拆卸模头时,可能会有残留的塑料料块或者杂质,需要及时清理干净,避免对下一次生产产生影响。
可以使用适当的工具和清洁剂,将模头内部和外部彻底清洁干净。
另外,拆卸完成后,要对每个组件进行检查和评估。
检查是否有磨损、变形或者损坏的情况,如果有,需要及时更换或修理。
保持挤出机模头的正常运转是确保生产效率和产品质量的关键。
最后,在重新组装挤出机模头时,要按照逆序进行操作,将各个组件逐步装配好,确保每个螺栓或螺母都紧固到位。
在整个过程中,要注意细节,确保每个步骤都正确无误。
总的来说,挤出机模头的拆卸和组装是一个需要细心和耐心的过程,只有做到每个步骤都正确无误,才能确保挤出机的正常运转和生产效率。
希望上述内容能帮助您更好地理解挤出机模头的拆卸方法,为日后的生产工作提供参考。
1。

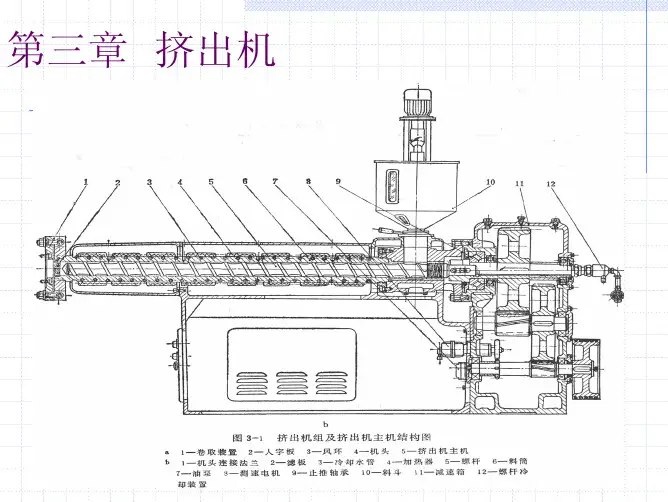

第三章(挤出机)

设计时考虑的因素 1、物料特性及几何形状,尺寸和温度状况 2、口模的几何形状、机头阻力的大小 3、料筒的结构形式和加热冷却情况 4、螺杆的转数n 5、挤出机的用途:成型、混合、造粒、喂料
二、常规全螺纹三段螺杆的设计 1、螺杆型式的确定 ①渐变型螺杆 压缩段槽深为渐变的,传热好,剪切不剧烈,混炼 效果不好。适用于热敏性物料、结晶非结晶性物料。 ②突变型螺杆 剪切剧烈,传热不太好。适用黏度小、具有突变熔点 的物料,如PA、PS、PP等 ,但PVC等黏度高的会局 部过热。已由在(1—2)D内发展到在(4—5)D内 完成相变。
2、屏障型螺杆
在螺杆的某些部位设置屏障段,使未熔的固体不能通 过,并促使固体熔融。
3、分流型螺杆
销钉螺杆、DIS螺杆、CTM模腔 传递混合器
4.变流道型螺杆
通过改变塑料在螺杆中 流道截面形状或截面积大小, 来促进物料塑化和增强混炼 ①波状螺杆
②HM多角形螺杆
5、组合螺杆
将起不同作用的结构单元分工为输送元件、压缩元 件、剪切元件和均化元件任意合。 ①可以组合成混炼造粒螺杆 ②可以组合成挤出成型螺杆
Q = Qd − Q p − Q1 − π 2 D 2δ 03tgϕ ( p2 − p1 ) / 10 μ 2 e′L3 = π 2 D 2 nhs cos ϕ sin ϕ / 2 − πDh 3 sin 2 ϕ ( p2 − p1 ) / 12 μ1 L3
正流、横流、压力流和漏流
三、螺杆、机头联合讨论挤出机的特性
第六节 分流板、过滤网
一、作用:料流由螺旋转化为直线运动 阻止未熔体及杂质进入机头 提高熔体压力,保证塑化质量 二、结构:平板式、圆筒式 孔径3-7㎜ 开孔率30—50% 厚15—25㎜ 排列成同心圆或六角形或菱形 三、过滤网 滤网40—120目 325母(南韩) 1—5层 普通网、席形网(编织网)、组合网
第三章 挤出机new

物料到排气段基本塑化,物料中一部分气体由于被压实自料斗逸出,由于该 段螺槽突然加深,排气口又通真空泵,压力骤降,气体排出
四.排气功能要求:排气孔下聚合物压力为零;此处聚合物完全熔融
五.其它形式排气挤出机
第三节 双螺杆挤出机
一.结构
与单螺杆挤出机相似 各部件作用也基本相同
二.分类
• 螺旋角 • 螺棱宽e • 螺距s • 螺杆外径与料筒间隙
5.材料和强度校核
材料:耐高温、耐磨损、耐腐蚀、高强度 45号钢、氮化钢、38CrMoAl等
强度校核:可看作一端固定的悬臂梁,受扭矩、轴向力和自 重产生弯曲的影响 工作时,可不考虑自重产生的弯曲 P147
日本40t/h世界最大挤出机
2.啮合反转型
两根螺杆对称,回转方向不同,一根螺杆上物料被另一根螺棱堵 死,以近似密闭C型小室的形态向前输送。设计时将一根螺杆的 外径与另一根的根径之间留有一定间隙,以便物料通过时受强剪 切搅拌和压延作用,塑化效果好,用于加工制品
四.优点
物料停留时间短 优异的混合、塑化效果 低的比功率消耗
五.主要参数
• 突变式,螺槽深度的变化在较短的 螺杆距离内完成
4.基本参数
• 螺杆直径,指螺杆外径mm,标志挤 出机的加工能力,已系列化,30、 45、65、90、120、150、200.一 般根据制品形状、材料类型及生产 率要求确定
• 长径比,L/D,(L为有效工作部分长 度,工艺上定义为加料口中心线到 螺杆末端的长度),L/D在一定意义上 表征了挤出机的塑化能力和质量, 一般25~30
获得压缩比的方法
• 等深不等距法(压缩比大,但不宜加工,计量段易窝料) • 等距不等深法(加工方便,用得最多) • 不等距不等深法(制造复杂) • 锥形螺杆 Lc,对于结晶型材料,1D~5D;非结晶型长5~15D,占总长的50%~60%.
双螺杆挤出机工作原理精编版

第五节 双螺杆挤出机的工作原理
(2)同向双螺杆对物料的输送机理 结构(与异向转动双螺杆相比): 相同点:在啮合区,螺棱插入螺槽形成“C”形室 不同点:“C”形室不封闭,两个螺杆间有一个连 续通道 ( “C”形室相连)。 通道形成: 在啮合区(开口处),物料沿一根螺 杆螺槽的“C”形室进入另一根螺杆螺槽的“C” 形室前进,再到啮合区时,又跨回前一根螺杆螺槽 的“C”形室。
第五节 双螺杆挤出机的工作原理
② 输送特点 I. 优点 d. 物料停留时间短而均匀 单螺杆:有Qd、QP、QL,各处速度不同, 物料历程差异大(同进不同出), 停留时间分布宽,少部分停留时间长, 易分解,难控制。 双螺杆:稳定输送,QP≈0, QL也很少,物料历程基本相 同,停留时间分布窄,停留时间短。
不同螺纹头数的螺纹元件 (a)单头 (b)~(e)多头 1-1头;2-2头;3-3头
第五节 双螺杆挤出机的工作原理
菱 形 捏 合 盘 装 配 图
第五节 双螺杆挤出机的工作原理
菱 形 捏 合 盘 装 配 图
第五节 双螺杆挤出机的工作原理
齿形混合元件 可以进行分流,增加界面,有利于分布混合比较难以混 合的物料。
第五节 双螺杆挤出机的工作原理
三、双螺杆的结构参数 1、D—不能太小,从φ25开始 2、L/D—达到同样的成型效果时,比较小,18~22 3、h3—大
第五节 双螺杆挤出机的工作原理
4、压缩比ε实现方法 (a)采用不同螺距的三段螺杆 (b)采用连续的渐变螺距 (c)螺距不变,螺棱厚度改变 (d)螺距不变,连续改变螺槽的深度 —改变螺槽容积 (e)锥形双螺杆—螺杆内外径 连续变化—螺槽容积逐渐减小
第五节 双螺杆挤出机的工作原理 1、输送机理(全啮合型)
第4章(塑料挤出设备)

非结晶型塑料: L2 =(0.5~0.6)L 结晶型塑料: L2 =(3~5)D
压缩段的渐变度
描述螺杆从固体输送段过渡到均化段的变化速率。
由熔融理论知道,渐变度的存在起加速熔融的作用。应当使 渐变度与固体床的熔融速率相适应。
(1)渐变度太大,易堵料;
(2)渐变度太小,均化段螺槽中的熔体有可能充满不完全。 设计不当将导致产量的波动。 一般设计时,因物料的熔融速率无法预先知道,仍采用前述 的压缩比概念。
•材料用轻便、耐腐蚀、易加 工材料,一般多用铝板和不 锈钢板;
•料斗容积一般为挤出机1~ 1.5h的挤出量。
2、加料方法 (1)重力加料——物料依靠自身的重量进入料筒。 (2)强制加料——在料斗中设置搅拌器或螺旋桨叶等装 置,使料斗中的物料强制进入挤出机。
3、上料方法
上料指的是将松散物料加到料斗中。
1、常规螺杆的结构及参数
塑料在挤出机中存在三种物理状态(玻璃态、高弹态和粘流态) 的变化过程,每一状态对螺杆结构要求不同。 为此,通常将挤出机的螺杆分成三段: 加料段(固体输送段) 熔融段(压缩段,或过渡段)
均化段(计量段,或挤出段)。
(1)螺杆类型的确定
渐变型:热传导好、剪切小,适合热敏性物料如非结晶型 塑料,如PS、PC、PVC、POM等,也可用于结晶型塑料。
螺矩不等,使液相槽逐渐变宽,至均化段时达到整个螺 槽宽度,而固相槽变窄最后为零。
4
3
(2)屏障型螺杆
是在普通螺杆的某一部位(一般在螺杆头部附近)设置屏障 段,使未熔的残余固体不能通过,并促使其熔融和均化的一 种螺杆。
(3)分流型螺杆
在普通螺杆的某一部位 设置分流元件(如销钉或沟 槽、孔道等),将螺槽内的 料流多次分割,以改变物料 的流动状态,从而促进熔融、 增强混炼和均化。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
2.3主机运转中的注意事项
1.正常动转主机电流应控制在额定电流80%以下。
2.主喂料机变频器的限流为电机额定电流,正常运转应控制在额定 电流的80%以下,留有余地,防止过载。
3.机头压力传感器配有显示表。正常运转数显示数字应在10Mpa以 下,操作人员要时刻监测压力显示表数字,若超过10Mpa以上,可 能有流道堵塞现象,应立即停止喂料,同时逐渐降低主机螺杆转 速,调整恢复传感器数显示表上的数字在10Mpa以下,若数显示表 上的数字依然居高不下,应人工停机检查。
Page 7
2.2开车操作
8.先用手盘主机与传动箱联轴器正常转到数圈,启动主电机控制系统缓慢提 高螺杆转数,先不加物料螺杆空转时速不得高于30-40/min,时间短于1分钟 。
9.主电机转到若无异常,即可开始加料(如侧向喂料,应按工艺要求依次启 动各加料装置),要以尽量低的转速开始喂料。待机头有物料出后再缓慢 地升高喂料螺杆转速和主螺杆转速,升速时应当先升主机速度,待电流回 落平稳后再升速加料,并使喂料机与主机转速相匹配。每次主机及加料升 速后,均应该观察几分钟无异常后,再升速直至达到工艺要求的工作状态 。主机螺杆每次升速不大于30r/s是合理的。调节过程中随时密切注意主机 电流指示,原则控制主机电流以不超过额定电流的80%,同时注意整个机 组运转情况,若有异常,应及时停车处理。对于某以确定的螺杆组合,本 机的生产能力及负载大小(主机电流)主要取决于喂料量的多少。对于塑 化混炼效果则更多的取决于螺杆组合形式是否合理以及主机螺杆转速、加 热温度的高低,排气效果好坏等。试车时,多次调整这些参数是必不可少 的。并记录每一次的参数值,试验调整总结出最佳参数组合。
Page 17
第四章
常见问题与排除
1.整机在正常工作中突然出现抖动:可能是机身安装出现位移,支撑不稳, 简体支架螺钉松动,主机传动箱与主电机联轴器销子有断裂,联轴器偏斜较 大,应逐一检查并排除。
2.1螺杆组合排列:随着物料、长径比、料温要求、筒体排列(开口位置)、 产量要求、品质要求,机筒螺杆磨损不同而不尽相同,所有要多方兼顾,并 在实际生产中不断摸索出针对某一种某一类物料的最佳螺杆组合并记录以便 日后应用与分析,组合好螺杆应备紧螺杆头,试滚动,确认无错位现象,相 位正确的情况下装入清理过且在加热的机筒中,按正确相位与箱体输出轴连 接如出现错位,将造成很大的麻烦甚至使及机器报废。(螺杆相互干涉,与 筒体摩擦,螺杆抽不出来,过载死机,螺杆元件碎裂,芯轴扭曲,输出轴扭 曲断裂,齿轮箱损坏,机筒衬套移位)。
3.拆下的螺杆元件断面及内孔键槽也应及时清理干净,整齐摆放在备品架上, 严禁互相碰撞(对暂不使用的螺杆元件应涂防锈油脂)。芯轴表面的残余物料 也应彻底清理干净。若暂时不组装时应将其垂直吊置,以防变形。
4.对于筒体内孔可用木棒缠绕卷布清理干净。
Page 13
2.5螺杆的拆卸与组装
5.两根螺杆的组装构型须完全相同(仅在采用齿形盘时例外),组装时各元件内 孔及芯轴上套装时应使其端面充分靠合,衔接处应平滑无错位。最后上紧杆头 螺钉(螺钉螺纹上应抹润滑油)。 6.将两螺杆按工作位置并排放置后,检查两螺杆轴径向 均匀一致,然后按螺杆 尾部花键与套筒联轴器对应标记位置同时将两螺杆推装入筒体,使螺杆尾部与 传动箱齿轮轴面紧密靠合,上好紧钉螺钉或紧固好花键两端旋帽,重新顶紧尾 部密封压盖。在装螺杆前可在尾部花键上薄薄匀涂一层润滑剂。 7.螺杆装好后,应手动盘车使螺杆旋转2周以上,确认无干涉刮磨等异常现象后 ,即可安装机头,安装时应对各螺钉螺纹表面匀抹二硫化钼润滑剂。 8.恢复对机头加热至预定温度后,即可按正常程序开车。
Page 3
挤出机主机图片
Page 4
第二章
机组操作说明
开车准备(长时间未开) 开车操作 主机运转中的注意事项 停机(正常停车顺序如下) 螺杆的拆卸与组装 安全装置 使用、维护、保养
Page 5
2.1开车准备(长时间未开)
1.检查电气配线是否准确及无松动现象。 2.用兆欧表测量加热器,加热器的绝缘电阻不得大于0.5ΜΩ(长时间未开)。 3.检查各热电偶、熔体传感器等检测元件安装是否良好。 4.在箱体内加入润滑油,至游标所示中位,并启动油泵进行试润滑,在将油添加 至游标中位。 5.检查所有上下水管、油管、真空管路,均应畅通,无泄露,各控制阀门均应调 节灵便。 6.确认主机螺杆筒体组合构型是否适合于将要进行的物料品种,若明显不适合, 则进行重新组合调整。 7.检查主电机和喂料电机的旋转方向,面对主机出料机头,主机为顺时针方向旋 转。 8.清理储料仓及料斗。确认无杂质异物后,将物料加满储料仓。各种计量加料装 置,应按工业要求进行对现场标定,给出各加料装置的供料曲线并商定试车方 案。 9.对油真空排气要求的作业,应在冷凝罐内加好洁净自来水至规定的水位。关闭 真空管路及冷凝罐各阀门,检查排气室密封圈是否良好。 10.本主机冷却为软水冷却。 11.对于内发热较大或剪切热过敏感的物料在作业应使用本机组配套的软水循环 冷却系统。使用前应在水箱内加注锅炉软水至规定液位。初次使用时应待系统 工作后再用软水至规定补加适量软式至正常液位。
挤出机主要部件知识及拆装
工塑产品事业部
第一章 第二章 第三章 机组操作说明 日常护理 常见问题与排除 较大的故障与维修
Page 2
目录
第一章
整机的结构介绍
1.机架:(床身)主架,及简体支架 2.传动系统:传动箱、主电机 3.挤出系统:组合机筒、组合螺杆 4.换网及模头部件,液压站 5.加热系统:加热器、传感器、温控表等 6.冷却系统:水箱、水泵、进出水管、电磁阀、冷却器 7.润滑系统:油泵、压力表、过滤器、冷却器 8.排气系统:真空罐、真空泵、排气泵、真空表 9.喂料系统 10.电器柜:电器元件、控制元件、线路
Page 14
2.6安全装置
当机头料压超过设定报警值时,料压报警信号灯亮并 自动停机。
主机除电气保护外,还有机械保护装置一般为尼 龙剪切销式安全联轴器。
主电机和喂料电机采用连锁,退主电机不 启动,喂料电机不能启动
主电机、油泵电机采 用顺序连锁。
我们一直在努力!
Page 15
2.7使用、维护、保养
Page 6
2.2开车操作
1.将开关推向启动。 2.将加热控制开关推向启动。 3.将电磁阀开关推上启动。 4.调整设定各区段温控表加热温度参数,加热温度达到设定数值后,持 续温度20-30分钟再检查各区段温控表和各区段冷却管道电磁阀是否正常 5.启动润滑油泵开关,观察机尾部油压表,应在0.1-0.2Mpa(始终保持0.10.2Mpa,低于0.05Mpa以下应立即停机检查油路、油泵、油泵电机和线路 )。 6.打开润滑油冷却器冷却水开关。 7.以上操作完毕,正确无误,方可进行主机操作。
4.操作人员应定时检测润滑油压力表数字在0.1-02.Mpa,若低于 0.5Mpa以下,应立即停机检查油路、油泵电机和油泵,以便保护 传动箱齿轮正常运转。
5.正常运转时,每个2个小时作操作记录。
Page 10
2.4停机(正常停车顺序如下)
1.将喂料螺杆转数调至到零位,按下喂料停止按钮。 2.关闭真空管路阀门。 3.逐渐降低主机转速,尽量排尽筒体内残存物料。对于受热易分解的 热敏性料,停车前应用聚乙烯对主机清洗,物料基本排完后停止双螺 杆主机,即转速调至零位,按下主机停止按钮,同时关闭真空室阀门 ,打开真空室盖。 4.依次按下主电机、油泵、真空泵、水泵的停止按钮,关闭电控柜各 段加热器的电源开关。 5.停切粒机等辅助设备。 6.对排气、机头模面整个机组表面清扫。
A.电气控制系统:
由于电气控制系统对环境温度及防尘都有很高的要求,所有请用户将电气系统与生产现 场隔离开,并安装通风或换气扇,建议将电控柜放在简易房内,并保持室内清洁、通风,使 室内温度不高于40℃。
B.机筒、螺杆:
由于加工物料有很多种类,用户在更换螺杆组合后,重新安装时请注意A、B两根螺杆必 须是原来的位置,不能更换!
Page 12
2.5螺杆的拆卸与组装
1.松开两套筒花键联轴器轴端的紧固螺钉或两端螺帽,并在两螺杆尾部花键与 套筒联轴器对应位置做好应区分标记,正对传动箱二根输出轴,左边为A轴, 右边为B轴。
2.从联轴器处撬动两螺杆同步缓慢抽出一段,再用软铁丝将两根螺杆匝紧,陆 续抽出用两根枕木平放于地上,马上用钢丝刷,铜铲等工具迅速将螺杆表面的 物料趁热清楚干净。如清不动时,可送入机筒加热后再清除,清除干净后可将 螺杆头拆卸(注意螺杆头为左旋螺纹)然后再拆卸螺杆元件。可用木锤、铜棒 沿螺杆元件四周轴向轻轻敲击,若有物料渗入芯轴表面致使拆卸困难,可将其 重新放入筒体加热,待缝隙中物料软化后即可趁热拆下。
11.对于排气操作一般应在主机进入稳定动转状态后,再启动真空泵(启动 前先打开真空泵进水阀,调节控制适宜的工作水量,以真空泵排气口有少 量喷出为准。)从排气口观察螺槽中物料塑化充满情况,若正常即可打开 真空管路阀门,将真空度控制在要求的范围内。若排气口有“冒料”现象 ,清理排气室中已冒出的物料时,切不可将清理工具本碰到旋转的螺杆。 关闭抽真空室前,应注意先将真空管道阀门关上,再关闭真空泵,以防止 真空管道中空气倒流。
使用时若发生有异常响声,请注意观察并及时停机检查,或立即与维修部门联系。
C.水循环冷却系统:
在机筒内用冷却水箱中必须用蒸馏水或清洁自来水,以防止形成水垢堵死筒体中的冷却 水道,造成温度失灵。使用中注意适当地添加水量,防止结垢。
Page 16
第三章
日常护理:(在停机状态下进行)
1.及时清理机组表面的尘垢、工具及杂物。 2.观察机组表面的螺钉等紧固件有无松动并及时适当紧固。 3.观察传动箱的润滑油位,及时添加。 4.对于润滑系统滤油器按时定期清洗(一月一次)阀门位置正确。 5.及时更换变形的加热器,并紧固螺钉,查看电热偶有无松动并安装好 。 6.查看冷却水箱的水质,如果出现浑浊,应及时更换。水管漏水及时解 决。查7.看电磁阀工作是否正常。线圈有无烧坏。如有及时更换。 8.各阀门在工作状态下要处于正常位置。 9.及时清理真空罐中的污垢,及排气室内的物料使管道畅通。 10.保持电气柜及电器部件的清洁,以免因通风散热不好而出现故障( 可用压缩空气定期清理)查看排气扇工作是否正常。除去电气柜周围 杂物。 11.常听传动箱与机筒内的声音(在运转情况下)以能分辨出正常转动 声音和异常声响,以便及时停车分析原因部位,解决问题。
