物理2011二轮复习专题二十六_物理实验设计(模拟练习)
人教版中考物理专项知识集中训练含答案—光学实验
人教版中考物理二轮复习专题专练——光学实验（26）一、实验探究题1．如图甲所示是兴趣小组在做“探究平面镜成像特点”的情景：竖立的透明玻璃板垂直放置于白色纸板上，将两支相同的蜡烛A、B竖立于玻璃板两侧，以A蜡烛为成像物体。
（1）在实验过程中，用透明玻璃板代替平面镜进行实验的目的：；（2）若移去蜡烛B，在B的位置上放一光屏，不透过玻璃板观察光屏，在光屏上（填“能”或“不能”）看到蜡烛的像；（3）点燃蜡烛A，小心地移动蜡烛B，直到与蜡烛A的像重合为止，这时发现像与物的大小；进一步观察A、B两支蜡烛的位置发现，像和物的连线与玻璃板，像和物到玻璃板的距离；（4）另一小组在做该实验时发现点燃的蜡烛A，同时出现了如图乙所示的两个像，其原因可能是所选的玻璃板较（填“厚”或“薄”），通过测量发现两像间的距离为1cm，则所选玻璃板的厚度为cm；（5）实验后，他们将一电子时钟放在平面镜前，看到如图丙所示的像，则此刻的时间是。
2．为探究平面镜成像特点，小芳同学选择的实验装置如图甲所示，实验器材有：两块薄厚不同的单面镀膜薄玻璃、支架、两支相同的蜡烛、火柴、白纸、刻度尺、铅笔；实验中小芳同学将镀膜的玻璃板垂直放在水平放置的白纸上，并将玻璃板镀膜的一面面向自己，然后把点燃的蜡烛A放在玻璃板前，并选择了一只与A蜡烛外形完全相同的B蜡烛，放在玻璃板后并移动，直到它与A蜡烛的像位置完全重合；（1）小芳应尽量选择较（选填“厚”或“薄”）的玻璃板作为平面镜进行实验；（2）当把蜡烛A靠近玻璃板时，它通过玻璃板所成的像将玻璃板（选填“靠近”或“远离”），像的大小将（选填“变大”“变小”或“不变”）；（3）小芳在图乙所示的白纸上记录了多次实验中蜡烛和像的位置；下列实验中与小芳多次实验目的不同的是______；A．探究光的反射定律B．用刻度尺测橡皮的长度C．探究光的折射规律（4）为探究平面镜所成的像是实像还是虚像，小芳需要拿走蜡烛B，将一个光屏放到蜡烛A成像的位置，然后（选填“透过”或“不透过”）玻璃板观察；（5）另一组同学在实验过程中，发现无论怎样移动蜡烛B，都无法与蜡烛A的像完全重合，你认为原因可能是。
(浙江选考)高考物理二轮复习 专题16 实验：练习使用多用电表试题(含解析)-人教版高三全册物理试题
实验：练习使用多用电表1．外部构造〔如图1所示〕〔1〕转动选择开关可以使用多用电表测量电流、电压、电阻等。
〔2〕表盘的上部为表头，用来表示电流、电压和电阻的多种量程。
图12．欧姆表原理〔1〕内部电路简化如图2所示。
图2〔2〕根据闭合电路欧姆定律①当红、黑表笔短接时，I g ＝ER g ＋R ＋r ，②当被测电阻R x 接在红、黑表笔两端时，I ＝ER g ＋R ＋r ＋R x 。
③当I 中＝12I g 时，中值电阻R 中＝R g ＋R ＋r 。
3．练习使用多用电表〔1〕实验器材多用电表、电学黑箱、直流电源、开关、导线假设干、小电珠、二极管、定值电阻〔大、中、小〕三个。
〔2〕实验步骤①观察：观察多用电表的外形，认识选择开关的测量项目与量程。
②机械调零：检查多用电表的指针是否停在表盘刻度左端的零位置。
假设不指零，如此可用小螺丝刀进展机械调零。
③将红、黑表笔分别插入“＋〞、“－〞插孔。
④测量小灯泡的电压和电流A．按如图甲所示连好电路，将多用电表选择开关置于直流电压挡，测小灯泡两端的电压。
B．按如图乙所示连好电路，将选择开关置于直流电流挡，测量通过小灯泡的电流。
⑤测量定值电阻A．根据被测电阻的大约阻值，选择适宜的挡位，把两表笔短接，观察指针是否指欧姆表的“0〞刻度，假设不指欧姆表的“0〞刻度，调节欧姆表的调零旋钮，使指针指在欧姆表的“0〞刻度处；B．将被测电阻接在两表笔之间，待指针稳定后读数；C．读出指针在刻度盘上所指的数值，观察选择开关所对应的欧姆挡的倍率，用读数乘以倍率，即得测量结果；D．测量完毕，将选择开关置于交流电压最高挡或“OFF〞挡。
6．某个同学得知芋艿也有电阻,想探究其阻值为多大,向教师借来多用电表进展粗测，如图1．〔1〕选择档位后〔图2〕指针偏转如图3所示，如此该同学接下去的操作应为______，测量读数．〔2〕为准确测量芋艿的阻值，设计如图4所示的电路图，如此测量时应将c点接______〔选填“a点〞或“b点〞〕，按此连接测量，测量结果______〔选填“小于〞、“等于〞或“大于〞〕芋艿内阻的真实值．〔3〕另一同学测量了两节干电池的电动势和内阻，将测量结果画图〔如图5〕，根据图5可知一节干电池的内阻约为______Ω〔保存两位有效数字〕．【答案】〔1〕选择×1k档位后欧姆调零〔2〕b大于〔3〕0.33【解析】〔1〕把选择开关置于欧姆挡的“×100〞挡位，由图3所示所示可知表针偏角太小，说明所选挡位太小，为准确测量电阻阻值，应重新选择“×1k〞档位，测量前还应该调电阻档的欧姆调零旋钮，使指针指在电阻档“0〞刻度线处；再用两表笔接待测电阻读数.〔2〕粗侧待测电阻是个大电阻，为减小误差，电流表应采用内接法，故c点应接b点；接b点时，电流测量准确，电压测量为电流表和电阻的电压之和偏大，根据欧姆定律可知，测量值偏大，即测量结果大于真实值；〔3〕由图5所示电源的U-I图象结合可知，斜率，故一节干电池的内阻为.掌握测电阻的常用方法：欧姆表法粗侧电阻，伏安法测电阻，伏安法测电源的内阻，半偏法测电表内阻，比拟法测电阻，替代法测电阻．7．用多用电表的欧姆挡测量阻值约为几十千欧的电阻R x，以下给出的是可能的操作步骤，其中S为选择开关，P为欧姆挡调零旋钮，把你认为正确的步骤前的字母按合理的顺序填写在横线上________。
2011年中考物理二轮复习精品实验题

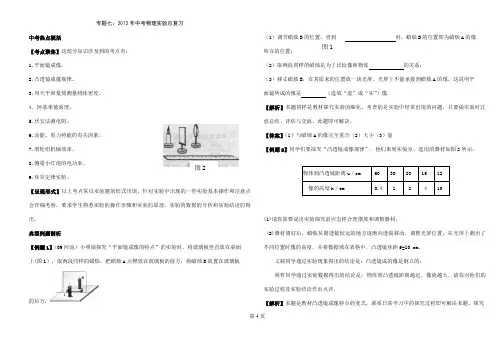

专题七：2012年中考物理实验总复习中考热点概括【考点聚焦】这部分知识涉及到的考点有：1.平面镜成像。
2.凸透镜成像规律。
3.用天平和量筒测量物体密度。
4．阿基米德原理。
5.伏安法测电阻。
6.动能、重力势能的有关因素。
7.滑轮组机械效率。
8.测量小灯泡的电功率。
9.焦耳定律实验。
【呈现形式】以上考点常以实验题的形式出现，针对实验中出现的一些实验基本操作和注意点会详细考察，要求学生熟悉实验的操作步骤和实验的原理，实验的数据的分析和实验结论的得出。
典型例题剖析【例题1】（09河池）小明做探究“平面镜成像的特点”的实验时，将玻璃板竖直放在桌面上(图1），取两段同样的蜡烛，把蜡烛A点燃放在玻璃板的前方，将蜡烛B放置在玻璃板的后方. （1）调节蜡烛BB的位置即为蜡烛A的像所在的位置；（2）取两段同样的蜡烛是为了比较像和物体的关系；（3）移去蜡烛B，在其原来的位置放一块光屏，光屏上不能承接到蜡烛A的像，这说明平面镜所成的像是（选填“虚”或“实”）像.【解析】本题同样是教材探究实验的细化，考查的是实验中经常出现的问题，只要做实验时注意总结、评估与交流，此题即可解决。
【答案】（1）与蜡烛A的像完全重合（2）大小（3）虚【例题2】同学们要探究“凸透镜成像规律”．他们来到实验室，选用的器材如图2所示：(1)请你简要说出实验探究前应怎样合理摆放和调整器材；(2)器材调好后，蜡烛从离透镜较远的地方逐渐向透镜移动，调整光屏位置，在光屏上测出了不同位置时像的高度．并将数据填在表格中．凸透镜焦距f=l0 cm。
文莉同学通过实验现象得出的结论是：凸透镜成的像是倒立的：林哲同学通过实验数据得出的结论是：物体到凸透镜距离越近。
像就越大．请你对他们的实验过程及实验结论作出点评．【解析】本题是教材凸透镜成像特点的变式，联系日常学习中的探究过程即可解决本题。
探究AB第页1第 页2 凸透镜成像规律的实验时，器材的摆放要将透镜放在中间，保持三者的中心在同一个高度上，这样可以使成像在光屏的中心上，便于观察。
2023年中考物理二轮专题复习：《光学》实验题(附答案)
2023年中考物理二轮专题复习：《光学》实验题姓名：___________班级：___________考号：___________1．小茗用图甲所示装置进行“探究平面镜成像的特点”实验。
（1）准备的实验器材有：玻璃板，A、B两支完全相同的蜡烛，白纸，铅笔，光屏。
需要添加的测量器材是__________ _；（2）用玻璃板代替平面镜进行实验，目的是便于____ _______；（3）把一支点燃的蜡烛A放在玻璃板前面，再拿一支外形相同但不点燃的蜡烛B在玻璃板后面移动，直到看上去它跟蜡烛A的像完全重合，说明平面镜所成的像与物体的大小___________；（4）改变蜡烛A的位置，进行三次实验。
用直线将物和像的位置连接起来，如图乙所示，发现物和像的连线与镜面___________，用刻度尺测得像和物到镜面的距离相等；（5）小轿车前挡风玻璃是倾斜安装的，这样安装的好处是：夜间行车时，如果车内开灯，车内乘客经前挡风玻璃成的像在司机的___________（选填“斜上方”、“正前方”或“斜下方”），这样会减小对司机观察路况的干扰；（6）蜡烛A的像，是蜡烛发出的光经玻璃板___________而形成的。
要判断平面镜所成的像是实像还是虚像，在玻璃板后面像的位置放一个光屏，应___________（选填“透过”或“不透过”）玻璃板观察光屏上有没有像。
2．小周同学用凸透镜做“探究凸透镜成像规律”的实验。
（1）实验前，小明找到一个焦距为12cm的凸透镜，然后在光具座上从左到右分别放置蜡烛、凸透镜和光屏，将焰心、透镜中心、光屏中心调在__________；（2）保持蜡烛位置不变，移动透镜至16cm刻度线处，如图a所示。
则人眼在图中的__________（选填“A”或“B”）处能观察到蜡烛的像，像是图b中的__________（选填“1”“2”“3”或“4”）；（3）光屏上得到发光体清晰的像时，一只小飞虫飞到了凸透镜上，此时光屏上__________（选填“A”、“B”或“C”）；A．会有小飞虫的像B．会出现小飞虫的影子C．发光体的像完整且暗了一些（4）在模拟人眼成像的过程中，调节光源和光屏的位置，如图c所示，光屏上刚好能成清晰的实像，现紧靠凸透镜左侧戴上近视眼镜，发现光屏上的像不清晰了，此时将光源__________（选填“向左”或“向右”），或将光屏__________（选填“向左”或“向右”）移动适当距离，还能在光屏上再次看到清晰的像，说明近视眼镜对光线有__________（选填“会聚”或“发散”）作用。
2011年物理实验操作练习题
物理实验操作练习题一、A类实验操作练习题1.探究平面镜成虚像时物距和像距的关系器材准备：平面镜成像实验器一套（或玻璃板、多个长短不同的蜡烛、火柴、废物杯、固定玻璃板的装置）、边长为1厘米方格白纸一张（或坐标纸）、平面镜一块。
实验要求：选择合适的器材，确定物体在平面镜中像的位置，利用方格纸（或坐标纸）读出三次成虚像时的物距和像距，并通过比较得出结论。
2.探究凸透镜成缩小实像的规律器材准备：凸透镜（f=10cm）、凹透镜、光屏、蜡烛、火柴、光具座、污物杯。
实验要求：先选出凸透镜，再利用凸透镜成两次缩小的实像；寻找凸透镜成缩小实像的规律。
3.用天平和量筒测量小石块的密度器材准备：托盘天平及砝码一盒、量筒、小石块、细线、玻璃杯、水、抹布或吸水纸、滴管。
实验要求：检查天平是否平衡；用天平和量筒测量小石块的密度。
4.用天平和量筒测量小塑料块的密度器材准备：托盘天平及砝码一盒、量筒、小石块、小塑料块、细长针状物体、细线、玻璃杯、水、抹布或吸水纸、滴管。
实验要求：检查天平是否平衡；用天平和量筒测量小塑料块的密度。
5.用天平和刻度尺测量立方体金属块对桌面的压强器材准备：托盘天平及砝码一盒、刻度尺、立方体金属块。
实验要求：测量金属块放在水平桌面上时对桌面的压强。
6.探究杠杆的平衡条件器材准备：杠杆尺、支架、钩码一盒、弹簧测力计、细线（或挂物环）。
实验要求：组装杠杆，探究杠杆的平衡条件。
7.测量小灯泡发光时的功率器材准备：两节干电池串联组成的电池组、滑动变阻器（10Ω或20Ω）、电流表、电压表、开关、2.5V 的小灯泡、灯座、导线若干。
实验要求：按照如图所示的电路图连接电路，测量小灯泡发光时的功率。
8.用电流表和电压表测量小灯泡发光时的电阻值器材准备：两节干电池组成的串联电池组、滑动变阻器（10Ω或20Ω）、电流表、电压表、开关、待测小灯泡（2.5V 0.3A ）、灯座、导线若干。
实验要求：按照如图所示的电路图连接电路，测出小灯泡发光时的电阻值。
2023年中考物理二轮专题复习：《力学》实验题(含答案)
2023年中考物理二轮专题复习：《力学》实验题姓名：___________班级：___________考号：___________1．小明用天平、烧杯、油性笔及足量的水测量一块鹅卵石的密度，实验步骤如下：（1）将天平放在水平桌面上，把游码拨至标尺左端的零刻线处，发现横梁稳定时指针偏向分度盘的右侧，要使横梁在水平位置平衡，应将平衡螺母往___________（选填“左”或“右”）调；（2）将鹅卵石放在调好的天平上测质量，当天平平衡时，放在右盘中的砝码和游码的位置如图甲所示，则鹅卵石的质量为___________g；同时用调好的天平测出空烧杯的质量为90g；（3）如图乙所示，把鹅卵石轻轻放入烧杯中，往烧杯倒入适量的水，用油性笔在烧杯壁记下此时水面位置为M，然后放在天平左盘，如图丁所示，烧杯、水和鹅卵石的总质量为___________g；（4）将鹅卵石从水中取出后，再往烧杯中缓慢加水，使水面上升至记号M，如图丙所示，用调好的天平测测出杯和水的总质量为142g，此时杯中水的体积为___________cm3；（5）根据所测数据，鹅卵石的体积为___________cm3，计算出鹅卵石的密度为___________kg/m3；（6）若小明在第（4）步的测量过程中，用镊子添加砝码并向右旋动平衡螺母，直到天平平衡，此错误操作将导致所测密度偏___________。
2．小明同学游泳潜水时，感觉潜水越深，耳膜越痛。
他关于“液体压强的规律”进行了一系列探究：他用如图所示的压强计研究液体内部压强的特点，将压强计的橡皮膜置于水中不同深度，调节橡皮膜在水中的方向，得到如下表中所示的数据。
压强计U形管实验橡皮膜朝向深度左液面右液面液面高度差1 朝上3cm 9cm 12cm 3cm（1）分析表格数据，压强计U形管中液体总体积不变，表格中未记录的数据应为___________cm；（2）用压强计U形管___________（选填“左液面”、“右液面”或“液面高度差”）反应出液体压强大小；（3）由实验___________（选填三次实验序号），可得出结论：液体内部的压强随深度的增___________而增大；（4）将同一压强计的金属盒先后放入甲、乙两种液体中，如图甲、乙所示，则这两种液体的密度大小关系是______ _____；A．甲液体的密度一定小于乙液体的密度B．甲液体的密度一定等于乙液体的密度C．甲液体的密度一定大于乙液体的密度D．无法判断（5）之后，他取下液体压强计的U形管，将不相容的油和水装入其中，待液体稳定后，液面有明显分界线，测出各段距离如图丙所示，则油的密度为___________g/cm3；（6）小明找到一个长、宽、高分别为8cm、6cm、6cm的质地均匀长方体木块，分别横放、竖放入装水的烧杯中，静止时如图（a）、（b）所示。
2023年中考物理二轮专题复习：《电学》实验题(附答案)
2023年中考物理二轮专题复习：《电学》实验题姓名：___________班级：___________考号：___________1．物理实验小组利用如图所示的装置探究并联电路电流规律。
（1）连接电路时，应将开关S___________（选填“闭合”或“断开”）；乙图的实物图中还差一根导线未连接，请根据甲图的电路图将其连接好.（2）在实验过程中，两盏灯都突然熄灭，但电流表A有示数。
若整个电路只有一处发生故障，则可能是___________（选填“短路”或“断路”）；进一步发现，此时电流表A1有示数而电流表A2无示数，则可以确定发生故障的是___________（选填“L1”或“L2”）；（3）排除故障后，实验小组用电流表测出通过L1、L2和干路的电流，并在下表中记录数据。
其中第三次实验电流表A1的指针在丙图的位置，则读数为___________A；（4）本组的小华同学分析数据时认为第三次实验时，电流表A2的读数是错误的，错误的原因是___________；修正数据后，小华认为：并联电路干路电流等于各支路电流之和，且各支路电流相等。
你认为这个结论___________（选填“可靠”或“不可靠”）；接下来应该更换___________的灯泡进行实验。
2．探究“电流与电阻的关系”时，可供实验器材有：三节新的干电池（电压为4.5V）、电流表、电压表、滑动变阻器（标有“20Ω 2A”字样）、定值电阻5个（5Ω、10Ω、15Ω、20Ω、50Ω），开关一个，导线若干。
小静等同学设计了如图甲所示的电路图：（1）请用笔画线代替导线将图乙中的实物图连接完整，要求：滑片向右移动时电阻变大；___________ （2）闭合开关，电流表无示数，电压表有示数，并接近电源电压，则故障原因是：_____ ______；（3）排除故障后，将定值电阻由5Ω更换为10Ω时，应向___________（选填“左”或“右”）适当调节滑动变阻器的滑片，使电压表示数保持不变；（4）图丙是根据实验数据画出的定值电阻的I-R图像，其中阴影部分面积表示的物理量是___________，其数值为___________；（5）实验中，在接入50Ω的定值电阻后，小静同学无论怎样移动滑片，都不能使电压表示数达到原来的数值，为了能完成这次实验，小静采取的措施可行的是___________；A．调高电源电压B．更换一个最大阻值为30Ω的滑动变阻器C．再串联一个10Ω的电阻D．将电压表改接到滑动变阻器两端（6）如图图像中能大致反映本实验中各物理量之间关系的是___________。
【第二轮复习资料】—【专题复习】---[情景信息题型]-感生电场题型
专题复习--- [情景信息题型]-感生电场题型[模拟练习]22．（16分）英国物理学家麦克斯韦认为，变化磁场会在空间激发感生电场，感生电场对自由电荷做功产生感生电动势。
如图甲所示，方向竖直向下的磁场磁感应强度均匀增加，磁感应强度B随时间t的变化规律为B=kt(k 为常数），这时产生感生电场的电场线是一系列逆时针方向以O为圆心的同心圆，且同一条电场线上各点的场强大小相等。
(1)在垂直磁场的平面内放一半径为r的导体环，求导体环中产生的感生电动势e；(2）若在垂直磁场的平面内固定一半径为r的光滑绝缘细管，管内有一质量为m、带电量为+q的轻质小球，如图乙所示，使磁感应强度由零开始增大同时小球在感生电场的作用下，从静止开始运动，已知在半径为r的细管内二周产生的感生电动势e与该处感生电场电场强度E的关系为e=E·2πr，求当磁感应强度增大到B0时，细管对小球的弹力。
（设小球在运动过程中电荷量保持不变，对原磁场的影响可忽略，不计小球重力。
）[2018海淀零模]24．（20分）麦克斯韦电磁理论认为：变化的磁场会在空间激发一种电场，这种电场与静电场不同，称为感生电场或涡旋电场。
在如图15甲所示的半径为r的圆形导体环内，存在以圆环为边界竖直向上的匀强磁场，磁感应强度大小随时间的变化关系为B=kt（k>0且为常量）。
该变化的磁场会在空间产生圆形的涡旋电场，如图乙所示，涡旋电场的电场线与导体环具有相同圆心的同心圆，同一电场线上各点场强大小相同，方向沿切线。
导体环中的自由电荷就会在感生电场的作用下做定向运动，产生感应电流，或者说导体中产生了感应电动势，涡旋电场力充当非静电力，其大小与涡旋电场的场强E关系满足F=Eq。
（1）根据法拉第电磁感应定律，推导导体环中产生的感应电动势ε；（2）在15乙图中以圆心O为坐标原点，向右建立一维x坐标轴，推导在x轴上各处电场强度的大小E与x之间的函数表达式，在图16中定性画出E-x图像；（3）图15丙为乙的俯视图，去掉导体环，在磁场圆形边界上有M、N两点，MN之间所夹的小圆弧恰为整个圆周的1/6；将一个带电量为+q的带电小球沿着圆弧分别顺时针、逆时针从M移动到N，求涡旋电场力分别所做的功。
2023年中考物理二轮专题复习：《光学》实验题 (附答案)
2023年中考物理二轮专题复习：《光学》实验题姓名：___________班级：___________考号：___________1．小华所在小组先后完成了以下两个光学实验，如图甲用其中一面镀膜的茶色玻璃板和两个完全相同的棋子A和棋子B，在水平桌面上探究平面镜成像的特点；如图乙在水平放置的平面镜上方竖直放一光屏，光屏由可以绕ON折转的E、F两块白板组成，探究光的反射规律：（1）在探究平面镜成像特点过程中：①实验环境有：A．几乎无光的实验室；B．有光的实验室，小华完成第一个实验，应选择______（选填“A”或“B”）中进行实验效果较好；②实验中，她在玻璃板前放置棋子A，将棋子B放在玻璃板后并移动，直到B和A的像完全重合，这说明____ __；若在水平桌面上无论怎样移动B，也不能使B与A的像完全重合，原因可能是____ __；（2）在探究光的反射规律过程中：如图乙中，E、F在同一平面上，让光线沿纸板E上的AO射向镜面，则在纸板F上得到沿OB的反射光线，在纸板前的不同位置都能看到光线，是因为光在纸板上发生了______，在实验过程中，若将纸板倾斜（即纸板与平面镜不垂直），如图丙所示，让光线仍贴着纸板沿AO方向射向镜面，此时纸板F上______（选填“能”或“不能”）看到反射光线，反射光线与入射光线______（选填“在”或“不在”）同一平面内。
2．如图所示是小明同学探究“光的反射规律”的实验装置。
他把平面镜平放在水平桌面上，白色硬纸板竖直立在平面镜上。
（1）图甲中，入射光线EO的反射角为______度。
（2）白色硬纸板在实验中的作用是____ __（写出一条即可）。
（3）为了完成“探究光的反射规律”的实验，小明的下列做法正确的是______。
A．为了研究“光在反射时可逆”，应进行的操作是改变光线OB与法线ON的夹角B．为了研究“反射角与入射角的关系”，应进行的操作是让另一束光从BO入射C．在完成了图甲实验后，如果沿ON向后转动纸板FON，此时反射光线不存在D．为了便于测量和探究，需及时地在纸板上记录入射光AO和反射光OB的径迹（4）图乙为自行车尾灯结构示意图，请在图丙中画出这条光线的反射光线。
2024年中考物理声学部分第二轮专题复习分类训练：实验题(基础篇)(有答案)
2024年中考物理声学部分第二轮专题复习分类训练实验题（基础篇）学校:___________姓名：___________班级：___________1．探究响度的大小与振动幅度的关系如图所示的装置下，用不同的力度，敲打同一个音叉，这种物理方法叫做；（1）思考响度大小与距离的关系坐在前排的同学听到老师声音的响度比后排的同学要大。
这是因为声音是从发声体向四面八方传播的，越到远处越分散，所以距离发声体越远，听到的声音越小；（2）结论：声音的响度与有关，越大，响度越大；此外，响度还与有关。
2．实验一：在探究声音的产生与传播的实验中：（1）用竖直悬挂的乒乓球接触发声的音叉时，乒乓球会被弹起，这个现象说明；通过A图探究可知：音调是由发声体振动的决定的；实验二：如图是真空铃安验装置：（2）把正在响着的铃放在玻璃罩内，可以清楚地听到铃声，当用抽气机逐渐抽出玻璃罩内的空气，铃声将会（选填“变大”“不变”或“变小”）；（3）假如抽气机把罩内空气全部抽去，当你靠近玻璃罩时（选填“能”或“不能”）听到声音。
3．某课外兴趣小组做了几个与声音有关的实验，如图所示：（1）如图甲所示，用橡皮锤敲击音叉时，发现乒乓球被弹开，这一现象说明；（2）如图乙所示，敲响右边音叉时，与左边的音叉接触的乒乓球会弹起来，这一现象说明声音可以在中传播；完成这个实验要求两个音叉相同；（3）如图丙所示，用硬卡纸拨动塑料梳的梳齿，改变硬卡纸拨动梳齿的快慢，感受听到声音的高低，能得到的结论是；（4）如图丁所示，保持钢尺伸出桌面的长度不变，用大小不同的力拨动时，听声音大小的变化，这是为了探究的关系；（5）如图丁所示，小华拨动钢尺刻度尺，看到了钢尺伸出桌面的部分在振动，同时听到钢尺另一端拍打桌面发出的声音，小华的实验操作存在的问题是。
A．伸出桌面的钢尺太长 B．伸出桌面的钢尺太短 C．手没有压紧钢尺与桌子边缘接触部位4．在学习声音的产生与传播时，小丽同学做了如下实验：（1）如图甲，敲击音叉后，用竖直悬挂的乒乓球接触发声的音叉，乒乓球被弹起，这说明声音是由物体产生的；（2）越用力敲击音叉，音叉发出的声音越大，乒乓球被弹开的幅度也越大，说明声音的响度与发声体的有关；（3）如图乙，用抽气机抽取玻璃罩内的空气，在抽气过程中，听到的闹铃声越来越小，推理得出结论：。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
专题二十六物理实验设计模拟练习（一）1.Ⅰ.如图所示，两个质量各为m1和m2的小物块A和B，分别系在一条跨过定滑轮的软绳两端，已知m1＞m2，现要利用此装置验证机械能守恒定律.（1）若选定物块A从静止开始下落的过程进行测量，则需要测量的物理量有（在答题卡上对应区域填入选项前的编号）①物块的质量m1、m2；②物块A下落的距离及下落这段距离所用的时间；③物块B上升的距离及上升这段距离所用的时间；④绳子的长度.（2）为提高实验结果的准确程度，某小组同学对此实验提出以下建议：①绳的质量要轻：②在“轻质绳”的前提下，绳子越长越好；③尽量保证物块只沿竖直方向运动，不要摇晃；④两个物块的质量之差要尽可能小.以上建议中确实对提高准确程度有作用的是。
（在答题卡上对应区域填入选项前的编号）（3）写出一条上面没有提到的提高实验结果准确程度有益的建议Ⅱ.一直流电压表，量程为1 V，内阻为1 000Ω,现将一阻值为5000~7000Ω之间的固定电阻R1与此电压表串联，以扩大电压表的量程.为求得扩大后量程的准确值，再给定一直流电源（电动势E为6~7 V，内阻可忽略不计），一阻值R2=2000Ω的固定电阻，两个单刀开关S1、S2及若干线.（1）为达到上述目的，将答题卡上对应的图连成一个完整的实验电路图.（2）连线完成以后，当S1与S2均闭合时，电压表的示数为0.90 V；当S1闭合，S2断开时，电压表的示数为0.70 V，由此可以计算出改装后电压表的量程为 V，电源电动势为V.解析：Ⅰ.（1）①②或①③（2）①③（3）例如：“对同一高度进行多次测量取平均值”；“选取受力后相对伸长尽量小的绳”；等等。
Ⅱ.（1）连线如图（2）7 6.32.（1）某同学用螺旋测微器测量一铜丝的直径，测微器的示数如图所示，该铜丝的直径为mm（2）右图为一电学实验的实物连线图。
该实验可用来测量特测电阻R x的阻值（约500Ω）。
图中两个电压表量程相同，内阻都很大。
实验步骤如下：①调节电阻箱，使它的阻值R0与待测电阻的阻值接近；将滑动变阻器的滑动头调到最右端。
②合上开关S。
③将滑动变阻器的滑动头向左端滑动，使两个电压表指针都具有明显偏转。
④记下两个电压表和的读数U1和U2。
⑤多次改变滑动变阻器滑动头的位置，记下和的多组读数U1和U2。
⑥求R x的平均值。
回答下列问题：（Ⅰ）根据实物连线图在虚线框内画出实验的电路原理图，其中电阻箱的符号为滑动变阻器的符号为，其余器材用通用的符号表示。
（Ⅱ）不计电压表内阻的影响，用U1、U2和R0表示R x的公式为（Ⅲ）考虑电压表内阻的影响，且U1、U2、R0、的内阻r1、的内阻r2表示R x的公式答案：（1）4.593(4.592或4.594也同样给分)（2）（Ⅰ）电路原理图如图所示（Ⅱ）201x U R R U = （Ⅲ）2012120121(4)()x U R r r R U r R r U R r=+-分解析：（1）螺旋测微器固定刻度部分读数为4.5mm ，可动刻度部分读数为0.093mm,所以所测铜丝直径为4.593mm 。
（2）不计电压表内阻，根据串联分压原理，有：012021R U UR R R U U x x =⇒= （3）可考电压表内阻影响，则R ０与R ｖ１的并联电阻与R ｘ与Ｒｖ２的并联电阻串联分压，即：)11()11(22101r R U r R U x +=+解得：1021*******)(r R U r R r U r r R U R x -+=。
3.如图所示，两个质量各为m 1和m 2的小物块A 和B ，分别系在一条跨过定滑轮的软绳两端，已知m 1＞m 2，现要利用此装置验证机械能守恒定律。
（1）若选定物块A 从静止开始下落的过程中进行测量，则需要测量的物理量有_________。
①物块的质量m 1、m 2；②物块A 下落的距离及下落这段距离所用的时间； ③物块B 下落的距离及下落这段距离所用的时间；④绳子的长度。
（2）为提高实验结果的准确程度，某小组同学对此实验提出以下建议： ①绳的质量要轻；②在“轻质绳”的前提下，绳子越长越好； ③尽量保证物块只沿竖直方向运动，不要摇晃；④两个物块的质量之差要尽可能小。
以上建议中确实对提高准确程度有作用的是_________。
（3）写出一条．．上面没有提到的对提高实验结果准确程度有益的建议：______________________________________________________________________________。
答案：(1) ①②或①③；（2）①③；（3）例如：“对同一高度进行多次测量取平均值”， “选取受力后相对伸长尽量小的绳子”等等。
解析：（1）通过连结在一起的A 、B 两物体验证机械能守恒定律，既验证系统的势能变化与动能变化是否相等，A 、B 连结在一起，A 下降的距离一定等于B 上升的距离；A 、B 的速度大小总是相等的，故不需要测量绳子的长度和B 上升的距离及时间。
（2）如果绳子质量不能忽略，则A 、B 组成的系统势能将有一部分转化为绳子的动能，从而为验证机械能守恒定律带来误差；若物块摇摆，则两物体的速度有差别，为计算系统的动能带来误差；绳子长度和两个物块质量差应相当。
（3）多次取平均值可减少测量误差，绳子伸长量尽量小，可减少测量的高度的准确度。
4.在“用单摆测重力加速度”的实验中， （1）某同学的操作步骤为：a ．取一根细线，下端系住直径为d 的金属小球，上端固定在铁架台上b ．用米尺量得细线长度lc ．在摆线偏离竖直方向5°位置释放小球d ．用秒表记录小球完成n 次全振动的总时间t ，得到周期T ＝t /ne ．用公式224l g T π=计算重力加速度按上述方法得出的重力加速度值与实际值相比＿＿＿（选填“偏大”、“相同”或“偏小”）。
（2）已知单摆在任意摆角θ时的周期公式可近似为201sin 2T T a θ⎡⎤⎛⎫'=+⎪⎢⎥⎝⎭⎣⎦，式中T 0为摆角趋近于0°时的周期，a 为常数。
为了用图像法验证该关系式，需要测量 的物理量有＿＿＿＿＿＿＿＿＿＿＿＿；若某同学在实验中得到了如图所示的图线，则图像中的横轴表示＿＿＿＿＿＿。
答案：（1）偏小（2）T′（或t、n）、θ，T′解析：单摆摆长为摆线长度与小球半径之和，因该同学将偏小的摆长代入公式计算，所得重力加速度的测量值偏小于实际值；为验证该关系式，需要测量单摆在任意摆角θ时的周期T′，根据公式与图像的函数关系式可推导得到摆角θ=0时横轴的截距为T0。
5、某实验小组采用图所示的装置探究“动能定理”，图中小车中可放置砝码，实验中，小车碰到制动装置时，钩码尚未到达地面，打点针时器工作频率为50 Hz．（1）实验的部分步骤如下：①在小车中放入砝码，把纸带穿过打点计时器，连在小车后端，用细线连接小车和钩码；②将小车停在打点计时器附近，，，小车拖动纸带，打点计时器在纸带上打下一列点，；③改变钩码或小车中砝码的数量，更换纸带，重复②的操作。
（2）图是钩码质量为0.03 kg，砝码质量为0.02 kg时得到的一条纸带，在纸带上选择起始点0及A、B、C、D和E五个计数点，可获得各计数点到0的距离5及对应时刻小车的瞬时速度v,请将C点的测量结果填在表1中的相应位置．（3）在上车的运动过程中，对于钩码、砝码和小车组成的系统，做正功，做负功．（4）实验小组根据实验数据绘出了图中的图线（其中Δv2=v2-v20）,根据图线可获得的结论是．要验证“动能定理”，还需要测量的物理量是摩擦力是．表1纸带的测量结果答案：（1）②接通电源、释放小车断开开关（2）5．06 0．49 （3）钩砝的重力小车受摩擦阻力（4）小车初末速度的平方差与位移成正比小车的质量模拟练习（二）1．在竖直放置的立柱上端有一个电磁铁，通电时，小球被吸在电磁铁上，断电时，小球自由下落，计时装置开始计时．立柱上有可以移动的光电门．当小球经过光电门时，光电计时装置能测出小球从初始位置到这个光电门所时间t，再用刻度尺测出电磁铁到光电门的距离s．为了探究自由落体的位移s与下落时间t的关系．（1）设计一个记录实验数据的表格（2）为了达到实验目的，你猜想位移s可能与___ 成正比，或可能与成正比，……根据你能猜想，为了达到实验目的，应如何处理实验数据？2. 在《验证碰撞中动量守恒》实验中,利用的是图示的实验装置,所需验证的表达式为m1*OM＝m1*ON＋m2*OP ,但在实验器材中未给天平,有同学认为只需提供以下器材:打点计时器、纸带、胶带、光滑定滑轮、低压交流电源、柔软细线等,按下图就能帮助完成.请你探究一下他的实验是如何完成的？设计一个利用称体重的磅秤来进行测量和研究的方案：①把磅秤平放在电梯的地板上，他站在磅秤上，请两位同学协助他观察磅秤示数的变化情况，并记录电梯运行时不同时刻磅秤的示数。
②将两位同学随机记录的7个数据列表．由于不知记录时刻的先后，故表格数据按从小到大的次序排列，并相应标明t1、t2……t7。
（记录时电梯作平稳运动）③对实验数据进行分析研究，了解电梯的运行情况，并粗略测定电梯的加速度。
思考回答下列问题：（1）在测量时该学生所受的重力将__________（填“变大”、“变小”、“不变”）（2）如果先记录到的是较小的示数，后记录到的是较大的示数，则记录时．．．电梯相应的运动可能是（）A．先加速下降后减速下降B．先减速下降后匀速下降C．先匀速上升后减速上升D．先减速上升后加速上升（3）如果电梯在运行过程中经历过匀加速、匀速和匀减速三个过程，而两位同学记录的数据不知处于哪一运动阶段，则此电梯加速度的可能值为（）A．1.0m/s2 B．1.82m/s2C．2.22m/s2 D．2.50m/s2（4）由于每部电梯运行时加速度都是设定好的，如果要知道该高楼电梯的加速度，还需要测定的物理量是______________．4.在探究课上，赵明和李青两位同学分别设计了如甲、乙两图所示的电子秤.所用器材相同，电源电动势为E，内阻不计.可变电阻长为L，电阻为R.弹簧导电，劲度系数为k，其电阻不计.连接甲图中的电压表的导线可自由伸缩.不测量时指针P均在a处(如图中虚线所示).使电压表的示数与所称的重力对应便成为电子秤.(1)不称重时，甲、乙两图中的电压表示数分别是多大？(2)分别写出对应于甲、乙两种设计所称重力G与电压表的示数u以及E、k、L 的关系式.(3)比较甲、乙两个电路，哪一个比较好？为什么？(4)设想两种设计的电子秤测重力时可能出现的问题(只要提出问题，不必解答)？5. 在“用电压表和电流表测电池的电动势和内阻”的实验时，一般是不用新电池而用旧电池进行实验，其原因是：旧电池的内阻较大，而新电池的内阻很小，实验时，电压表的读数变化很小，从而影响测量值的精确性．如果要较为精确地测量一节新电池的内阻，可用以下给定的器材和一些导线来完成实验．（1）用连线的方法将这些仪器连成电路．（2）写出实验得出的新电池内阻r 的表达式，并说明各字符的物理含义． 右下图中的P 是一根表面均匀地镀有6. 一层很薄的电阻膜的长陶瓷管（碳膜布满圆柱体的侧面），其长度约为50cm ，管的外径约为6cm ，所用电阻膜材料的电阻率已知为ρ，管的两端有导电箍M 、N 。
